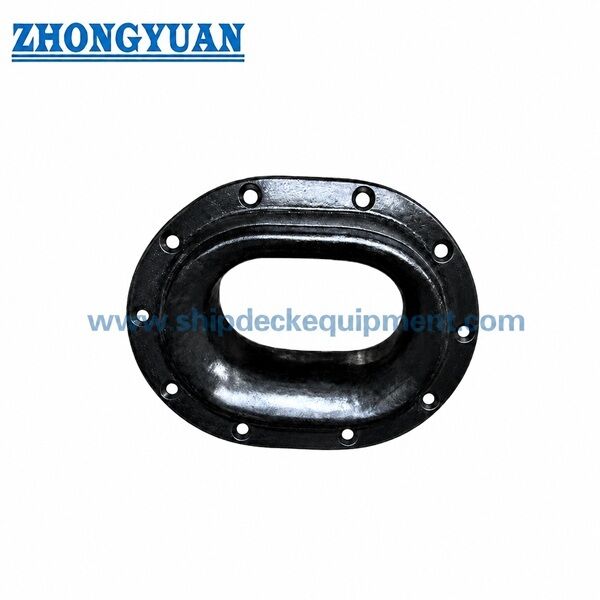

Bulwark Bolted Casting Steel Mooring Chock. CB 34-76 Peralatan Mooring Kapal Tipe B.

Bulwark Bolted Casting Steel Mooring Chock. CB 34-76 Peralatan Mooring Kapal Tipe B.

Ringkasan Produk

The CB 34-76 Type B bulwark bolted casting steel mooring chock is a ship mooring fitting used to guide mooring ropes through the bulwark area and control the rope lead direction during mooring operationDesain Tipe B diatur untuk pemasangan bolt pada benteng, dan cocok untuk bangunan baru,proyek penggantian dan perbaikan di mana struktur kapal dan susunan baut harus sesuai dengan dimensi standar atau gambar halaman..

Badan casting, radius kontak tali halus, finishing permukaan, lubang baut, bukaan benteng dan struktur kapal sekitarnya harus diperiksa bersama-sama selama seleksi.Permukaan kontak tali harus dihancurkan halus untuk mengurangi abrasi taliArea kontak 50 mm di sekitar badan tongkat dan struktur kapal harus bebas dari cacat pengecoran atau permukaan yang dapat mempengaruhi fit-up, kualitas tempat duduk atau pengetatan pengikat.

Spesifikasi Cepat

• Standar: CB 34-76 → Standar tongkat mooring laut yang mencakup Tipe A, Tipe B, Tipe C dan Tipe D.
• Tipe: Tipe B bertengger → dimaksudkan untuk pemasangan balok dengan nit atau baut sesuai dengan tabel standar dan gambar proyek.
• Jangkauan tali yang berlaku: diameter kabel 18,6-43,5 mm, lingkar lensa 160-325 mm, diameter kabel nilon 35-90 mm → membantu mencocokkan ukuran tali dengan bukaan colokan dan radius kontak tali.
• Dimensi utama: L 200 ∼480 mm, L 1 300 ∼685 mm, L 2 400 ∼870 mm → dimensi panjang inti untuk mencocokkan ruang pembukaan dan instalasi benteng.
• Dimensi bukaan benteng: L3 310 ∼705 mm, B3 240 ∼545 mm → penting untuk persiapan pembukaan dan pekerjaan penggantian galangan kapal.
• Bolts atau rivets: diameter 12×24 mm, jumlah 12 atau 16 → spesifikasi pengikat akhir harus dikonfirmasi dengan gambar kapal dan persyaratan kelas atau halaman.
• Kisaran berat: 22,6 ≈ 205 kg → berguna untuk penawaran, penanganan, pengemasan dan perencanaan pengiriman.
• Pilihan bahan: C-Mn casting steel, besi cor, cast stainless steel atau baja khusus untuk proyek pemecah es → kualitas bahan akhir harus dikonfirmasi oleh spesifikasi pesanan.

Parameter teknis utama

Panduan Pemilihan & Inquiry

Langkah 1: Konfirmasi standar dan tipe → CB 34-76 Tipe B, balok bolted mooring chock.

Langkah 2: Konfirmasi ukuran tali → diameter kabel maksimum, lingkar kain linen atau diameter kabel nilon sesuai dengan pengaturan tempat berlabuh kapal.

Langkah 3: Konfirmasi dimensi utama → L, L1, L2, B, B1, B2 dan dimensi bukaan benteng L3 × B3 untuk pencocokan instalasi.

Langkah 4: Konfirmasi pengaturan pengikat → diameter baut atau nit, jumlah, kesesuaian lubang dan apakah bukaan benteng yang ada untuk pembangunan baru atau penggantian.

Langkah 5: Konfirmasi bahan dan proses pengecoran → pengecoran baja C-Mn, besi cor, stainless steel cor atau baja khusus;pola kayu atau hilang proses busa dapat dibahas sesuai dengan jumlah pesanan dan persyaratan proyek.

Langkah 6: Konfirmasi pengolahan permukaan dan dokumentasi → penyemprotan pasir Sa2.5, primer toko epoksi, permukaan stainless steel atau lapisan khusus; sertifikat dan ruang lingkup inspeksi sesuai dengan kebutuhan proyek.

Struktur

• Tubuh casting. Radius kontak tali tanah yang halus. Pembukaan benteng. Lubang baut atau nit. Permukaan tempat duduk. Perawatan permukaan.
• Keuntungan Membuang, Pemasangan & Teknik
• Struktur Tipe B dimaksudkan untuk pemasangan balok bolted, sehingga ukuran bukaan, pengaturan bolt-lubang dan permukaan tempat duduk harus diperiksa terhadap gambar galangan kapal sebelum konfirmasi pesanan.
• Radius kontak tali harus dihancurkan halus untuk mengurangi abrasi tali selama penuntun tali berlabuh.
• Pola kayu atau proses casting busa hilang dapat dipilih sesuai dengan jumlah pesanan, kebutuhan permukaan dan jadwal proyek.
• Tubuh casting dan area kontak 50 mm di sekitar struktur kapal harus diperiksa untuk menghindari cacat permukaan yang dapat mempengaruhi fit-up, kualitas kursi atau pengetatan pengikat.
• Perhitungan kekuatan elemen terbatas dan optimasi struktural dapat diatur bila diperlukan untuk tinjauan proyek, persetujuan galangan kapal atau aplikasi kapal khusus.
• Materi, perawatan permukaan dan ruang lingkup dokumentasi harus dikonfirmasi sesuai dengan jenis wadah, posisi instalasi dan persyaratan klasifikasi.

Atribut khusus

• Tipe produk: Tipe B balok bolted mooring chock → body casting dengan pengaturan pemasangan bolted atau riveted.
• Standar: CB 34-76 → cocok ketika proyek menentukan tongkat berlabuh laut CB.
• Pemasangan: Pemasangan bolted bulwark → digunakan di mana tongkat dipasang pada bukaan bulwark sesuai dengan standar dan gambar halaman.
• Permukaan Kontak Tali: Radius tanah yang halus → membantu mengurangi gesekan tali dan abrasi lokal.
• Proses pengecoran: Pola kayu atau proses busa hilang → dipilih sesuai dengan kuantitas, ukuran dan kebutuhan permukaan.
• Pemeriksaan Teknik: Tinjauan FEA tersedia bila diperlukan → digunakan untuk verifikasi kekuatan atau optimalisasi di bawah kondisi spesifik proyek.

Cara Kerjanya

Tali berlabuh mendekati bukaan benteng → permukaan corak tanah yang halus membimbing tali → arah tali dikendalikan melalui bukaan corak → beban ditransfer melalui tubuh casting,pengikat dan struktur benteng diperkuat.

Aplikasi

Kapal kargo. Pengangkut besar. Tanker. Kapal kerja. Barge. Tugboat. Proyek pembuatan kapal. Perbaikan dan penggantian kapal.

Sertifikasi & Keuntungan

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Tes Pembuat.

Sertifikat klasifikasi, sertifikat bahan, catatan inspeksi dan dokumen pelapis tersedia sesuai dengan persyaratan proyek dan tunduk pada ruang lingkup persetujuan kelas.

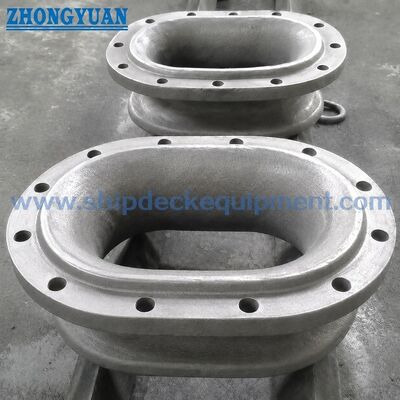

Gambar & Foto

FAQ

T1: Apakah CB 34-76 Tipe B adalah gantungan pengaman yang dilas atau dibalut?

Tipe B adalah jenis bolted untuk instalasi benteng. diameter bolt atau nit, jumlah dan pengaturan lubang harus diperiksa dengan gambar wadah sebelum produksi.

T2: Mengapa permukaan kontak tali harus rata?

Rantai berlabuh melewati batang saat berlabuh dan operasi berlabuh.

T3: Informasi apa yang diperlukan untuk penawaran?

Silahkan berikan standar dan jenis, ukuran tali, dimensi atau gambar yang diperlukan, bahan, perawatan permukaan, persyaratan pengikat, kuantitas, persyaratan sertifikat,tujuan pengiriman dan waktu pengiriman yang diperlukan.
