CB/T 3062 Tipe A 3 Tube Rollers Universal Fairleads Ship Mooring Equipment

Marinir 3 Roller Universal Fairlead untuk Kompak Kapal Mooring Rope Pandu CB / T 3062 Tipe A

Ringkasan Produk

Marine 3 Roller Universal Fairlead adalah roller fairlead yang kompak dan ekonomis yang digunakan untuk aplikasi dasar perhentian kapal dan panduan tali dek.CB/T 3062 Tipe A dirancang dengan dua rol vertikal dan satu rol horizontal bawah, membantu tali mengarah dengan lancar dari tiga arah sambil mengurangi kontak tali langsung dengan struktur dek.

Dibandingkan dengan 5-roller, 7-roller atau 9-roller fairleads, jenis 3-roller tidak dimaksudkan untuk mewakili pengaturan berat multi-arah yang kompleks.jejak instalasi yang lebih kecil, pemeliharaan yang lebih mudah dan biaya proyek yang lebih rendah, membuatnya cocok untuk kapal kecil dan menengah, posisi berlabuh bantu dan tata letak panduan tali umum di mana jalur tali relatif jelas.

Spesifikasi Cepat

• Jenis produk: CB/T 3062 Tipe A 3 Roller Universal Fairlead → kompak dasar roller fairlead untuk kapal pengantar tali berlabuh.

• Pengaturan rol: 2 rol vertikal + 1 rol horizontal bawah → memandu tali dari tiga arah praktis dan mengurangi gesekan lokal.

• Kisaran ukuran nominal: 100 sampai 320 → mencakup diameter tali kawat baja dari 14 sampai 44 mm dan diameter tali nilon dari 36 sampai 100 mm.

• Jangkauan SWL: 54-533 kN sesuai dengan tabel parameter yang disediakan → pemilihan ukuran harus mengikuti gambar kapal dan pengaturan berlabuh.

• Kisaran berat: 112 sampai 2122 kg → berguna untuk pengaturan dek, mengangkat selama pemasangan, pengemasan dan perkiraan kargo.

Opsi bahan: baja C-Mn, baja ringan atau baja tahan karat sesuai pesanan → bahan akhir dan ruang lingkup sertifikat harus dikonfirmasi sebelum penawaran.

• Pengolahan permukaan: ledakan ke Sa2.5/S2.5 seperti yang ditentukan + primer toko epoksi, galvanis, dipoles atau lapisan khusus → dipilih sesuai dengan sistem pelapis wadah.

• Posisi: solusi 3-roller ekonomis untuk panduan tali dasar → bukan posisi produk yang sama dengan multi-roller 5 / 7 / 9 roller fairleads.

Parameter teknis utama

Parameter halaman utama untuk CB/T 3062 Type A 3 Roller Universal Fairlead. Dimensi dalam mm kecuali dinyatakan lain.

Panduan Pemilihan & Inquiry

• Langkah 1: Konfirmasi CB/T 3062 Tipe A dan ukuran nominal sesuai dengan gambar wadah, diameter tali kawat baja atau diameter tali nilon.

• Langkah 2: Konfirmasi arah pengantar tali dan posisi instalasi. Jenis 3-roller ini cocok untuk panduan tali dasar daripada jalur tali berat multi-sudut yang kompleks.

• Langkah 3: Konfirmasi persyaratan SWL, jenis tali, diameter tali, susunan dek dan ruang dasar yang tersedia sebelum produksi.

• Langkah 4: Konfirmasi persyaratan bahan: baja C-Mn, baja ringan, baja tahan karat atau bahan yang ditentukan proyek.

• Langkah 5: Konfirmasi perawatan permukaan: peledakan dan primer toko, akhir galvanis, permukaan stainless steel yang dipoles atau sistem pelapis laut lengkap.

• Langkah 6: Konfirmasi persyaratan sertifikat, kuantitas, tujuan, waktu pengiriman yang diperlukan, dan berikan gambar kapal atau foto referensi jika tersedia.

Struktur

Two vertical rollers | One lower horizontal roller | Compact supporting frame | Roller shafts | Bushing / bearing position to be confirmed | Deck-mounted foundation | Marine coating or project-specified surface treatment

Keuntungan Desain, Pemasangan & Pemeliharaan

• Pengaturan 3-roller menyediakan tali sederhana untuk posisi berlabuh normal di mana tidak diperlukan fairlead multi-roller penuh.

• Struktur kompak membantu mengurangi ruang dek yang diduduki, membuatnya cocok untuk kapal kecil dan menengah atau lokasi perhentian tambahan.

• Roller mengurangi kontak langsung tali dengan struktur baja tetap, membantu mengurangi gesekan dan melindungi permukaan tali selama operasi berlabuh.

• Pengaturan Tipe A dengan dua rol vertikal dan satu rol horizontal bawah mendukung panduan tali dari arah praktis di tingkat dek.

• Dibandingkan dengan roller-count fairleads yang lebih tinggi, strukturnya lebih mudah untuk diperiksa, dicat ulang, dilumasi dan dirawat.

• Materi, lapisan dan ruang lingkup sertifikat dapat diatur sesuai dengan pesanan, spesifikasi kapal dan prosedur persetujuan kelas.

Atribut khusus

• Standar: CB/T 3062-2011 Tipe A → digunakan ketika spesifikasi proyek memerlukan standar universal fairlead laut Cina.

• Posisi produk: Fairlead 3-roller kompak dasar → cocok untuk panduan tali biasa, tidak untuk aplikasi 9-roller multi arah yang kompleks.

• Jumlah roller: 3 roller → dua roller vertikal dan satu roller horizontal bawah untuk struktur panduan yang sederhana dan ekonomis.

• Jangkauan tali: Tali kawat baja 1444 mm / tali nilon 36100 mm → pilih berdasarkan rencana perhentian kapal dan spesifikasi tali.

• SWL: 54-533 kN sesuai dengan ukuran nominal → tidak menggantikan verifikasi proyek, tinjauan struktur dek atau persetujuan kelas jika diperlukan.

• Bahan: Baja C-Mn / baja ringan / baja tahan karat → kelas akhir, pelacakan dan sertifikat harus dikonfirmasi sebelum pesanan.

• Perawatan permukaan: Blasting + primer toko / galvanis / dipoles / disesuaikan → sistem pelapis harus sesuai dengan persyaratan perlindungan korosi kapal.

• Syarat Sertifikat: Tersedia sesuai dengan persyaratan proyek → sertifikat kelas dan saksi inspeksi tunduk pada ruang lingkup pesanan dan persetujuan kelas.

Cara Kerjanya

Rope approaches the fairlead → Vertical and horizontal rollers guide the rope path → Roller rotation reduces direct friction → Rope load is transferred through the fairlead frame to the deck foundation → Inspection and lubrication keep roller movement reliable

Aplikasi

Sistem peresmian kapal. Panduan tali dek. Kapal kecil dan menengah. Kapal kerja. Kapal dalam negeri. Posisi peresmian bantu.

Sertifikasi & Keuntungan

Sertifikat dapat diatur sesuai dengan persyaratan proyek, ruang lingkup inspeksi, keterlacak bahan dan prosedur persetujuan masyarakat klasifikasi.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Tes Pembuat.

Gambar & Foto

FAQ

T1: Apa posisi utama dari 3 roller fairlead?

A1: Pengemudi roda 3 adalah produk pengemudi tali dasar, kompak dan ekonomis untuk posisi berlabuh kapal biasa.7 atau 9 roller fairleads digunakan untuk jalur tali yang lebih kompleks.

T2: Bagaimana ukuran nominal yang benar harus dipilih?

A2: Pilih ukuran sesuai dengan jenis tali, diameter tali, SWL, susunan dek kapal dan gambar instalasi.

Q3: Dapatkah bahan, bantalan dan lapisan disesuaikan?

A3: Pengolahan material dan permukaan dapat dikonfirmasi sesuai dengan persyaratan proyek. Pengaturan bantalan atau bushing, rincian pelumasan dan ruang lingkup sertifikat harus dikonfirmasi dengan gambar,spesifikasi pesanan dan persyaratan inspeksi.

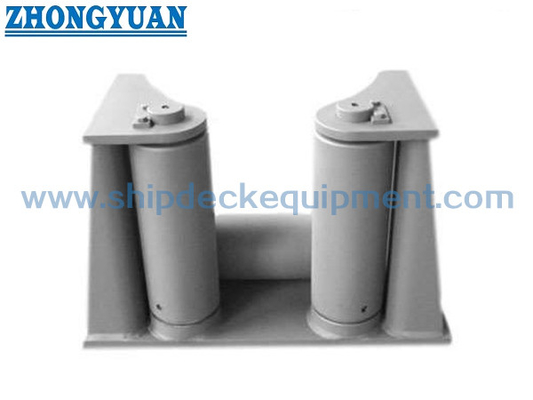

Gambar CB/T 3062 Tipe A 3 Tube Rollers Universal Fairleads Peralatan Mooring Kapal
