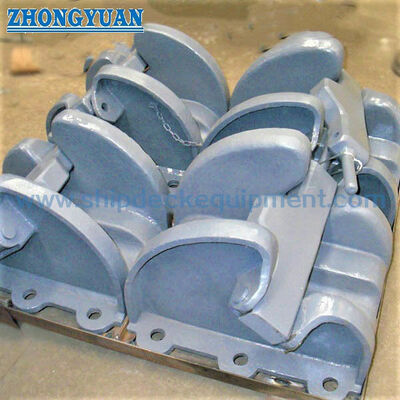

Bolted Anchor Chain Stopper untuk rantai 17?68 mm JIS F 2002-Type, Cast Steel atau Ductile Iron

Bolted Anchor Chain Stopper untuk rantai 17?68 mm JIS F 2002-Type, Cast Steel atau Ductile Iron

Ringkasan Produk

Penutup rantai jangkar tipe anjing berbolt ini menggunakan konsep dimensi dan susunan jalur dari kompresor kabel rantai tipe anjing JIS F 2002 yang lama,sementara bodi dapat disediakan dalam besi cor atau besi lutut alih-alih dasar bahan besi cor abu-abu asli. Unit ini menggabungkan jalur rantai, anjing engsel, engsel pin dan kunci pin, dan dipasang pada dasar yang disiapkan oleh baut daripada secara langsung pengelasan tubuh stopper untuk struktur dek.

Yayasan berbalut adalah fitur utama untuk proyek di mana tutup lengkap mungkin perlu dilepas untuk inspeksi, perbaikan atau penggantian.Seri ukuran yang disediakan mencakup ukuran nominal 19 hingga 68 untuk rantai jangkar dari 17 hingga 68 mm, dengan susunan jalur Kelas A dan Kelas B dipilih sesuai dengan jalannya penghubung / penghubung Kenter yang diperlukan.Karena bahan bodi yang ditawarkan diubah dari dasar bahan standar asli, kualitas material akhir, baut dasar, kesesuaian struktural, basis beban, ruang lingkup inspeksi dan penerimaan harus mengikuti gambar dan spesifikasi proyek yang disetujui.

Spesifikasi Cepat

• Pemasangan: pemasangan dengan baut dasar → memungkinkan tutup lengkap untuk dilepas tanpa memotong tubuh dari dasar dek, tunduk pada desain baut dan fondasi yang disetujui.

• Dasar desain: Geometri kompresor kabel rantai anjing tipe JIS F 2002 → digunakan sebagai referensi dimensi dan pengaturan warisan daripada klaim kesesuaian bahan yang tidak berubah.

• Pilihan bahan bodi: baja cor atau besi ductile → kualitas yang tepat, sifat mekanik dan sertifikasi material untuk dikonfirmasi untuk proyek.

• Kisaran ukuran nominal: 19 hingga 68 → sesuai dengan diameter rantai jangkar yang berlaku dari 17 hingga 68 mm dalam tabel dimensi yang diberikan.

• Pengaturan kelas: Kelas A / Kelas B → dipilih sesuai dengan orientasi yang diperlukan dari penghubung atau belenggu Kenter melalui jalur rantai.

• Pengaturan operasi: anjing berhalangan + pin penguncian → memberikan penahan mekanis langsung di seluruh jalur rantai setelah rantai diposisikan.

• Antarmuka dasar: badan, baut, pelat dasar dan penguatan dek lokal membentuk jalur transfer beban → semuanya harus diperiksa pada cetak instalasi yang disetujui.

• Massa referensi:Nilai desain warisan asli hanya dipertahankan dalam Referensi Rekayasa Backend → massa produk akhir harus dihitung kembali / dikonfirmasi untuk baja corak yang dipilih atau besi ductile.

Parameter teknis utama

Dimensi pemilihan dan pemasangan inti dari seri dimensi JIS F 2002 tipe yang disediakan.

Panduan Pemilihan & Inquiry

• Langkah 1: Konfirmasi pengaturan anjing berbalut jenis JIS F 2002, ukuran nominal 19 sampai 68, dan Kelas A atau Kelas B sesuai dengan jalur belenggu yang diperlukan.

• Langkah 2: Berikan diameter rantai jangkar, kelas rantai jika diketahui, detail penggabungan / rantai Kenter, posisi rantai-tengah dan orientasi rantai yang diperlukan melalui jalur.

• Langkah 3: Konfirmasi bahan bodi: baja cor atau besi ductile. Sebutkan kelas material yang diperlukan, persyaratan suhu rendah / dampak jika ada, tingkat sertifikat material dan persyaratan persetujuan.

• Langkah 4: Sediakan gambar dasar yang disetujui yang menunjukkan pola bolt-hole, spesifikasi bolt, pelat dasar, penguatan dek, ketinggian instalasi, jalur rantai dan ruang operasi.

• Langkah 5: Konfirmasi sistem lapisan, inspeksi pengecoran, inspeksi dimensi, persyaratan NDT, keterlacak bahan, dokumentasi pembuat dan ruang lingkup saksi kelas / pihak ketiga.

• Langkah 6: Berikan jumlah, jenis kapal, tujuan pembangunan baru atau penggantian, lokasi instalasi, tujuan pengiriman, waktu pengiriman yang diperlukan dan foto peralatan yang ada jika tersedia.

Struktur

Baja tuang atau baja longgar tubuh / rantai jalur. anjing hinged. pin hinged. pin penguncian. mesin cuci. pin split.

Keuntungan Pemasangan, Bahan & Teknik dengan Bolt

• Pemasangan fondasi berbolt adalah fitur struktural utama dari desain ini dan memungkinkan penghapusan tutup lengkap untuk perbaikan atau penggantian bengkel,asalkan dasar dan pola baut tetap sesuai.

• Baja cor dapat dipilih jika proyek membutuhkan badan cor yang lebih keras dan inspeksi / pelacakan khusus proyek; kualitas dan kriteria penerimaan yang tepat harus disepakati sebelum pembuatan.

• Besi lentur dapat dipilih jika casting besi nodular lebih disukai; kualitas yang tepat, sifat mekanik dan kesesuaian layanan harus dikonfirmasi oleh spesifikasi proyek.

• Class A and Class B track arrangements accommodate different joining-shackle / Kenter-shackle passage orientations and should be selected from the actual chain connection rather than only from nominal chain diameter.

• Jalur kontak rantai, tepi anjing dan antarmuka pin harus bebas dari benjolan berbahaya, tepi lokal tajam dan gangguan perakitan yang dapat merusak rantai atau mencegah penguncian yang benar.

• baut dasar, pelat dasar, struktur dek dan penguatan lokal adalah bagian dari jalur transfer beban;Oleh karena itu, instalasi dengan baut harus ditinjau kembali sebagai antarmuka struktural yang lengkap.

• Mengubah bahan karoseri tidak dengan sendirinya menetapkan SWL baru, beban bukti atau beban pemecahan.persyaratan verifikasi atau pengujian desain harus didasarkan pada kriteria desain dan penerimaan proyek yang disetujui.

Atribut khusus

• Dasar Desain: Geometri warisan tipe JIS F 2002 → dipertahankan untuk kompatibilitas dimensi dan susunan baut; tidak disajikan sebagai kesesuaian material yang tidak berubah.

• Tipe produk: Stopper rantai jangkar tipe anjing / kompresor kabel rantai → perangkat yang dipasang pada fondasi untuk mengamankan rantai jangkar secara mekanis.

• Pemasangan: fondasi berbolt → tata letak bolt, pelat fondasi dan penguatan dek harus dikonfirmasi dari gambar yang disetujui.

• Ukuran nominal: 19 / 22 / 25 / 28 / 32 / 36 / 40 / 44 / 48 / 52 / 56 / 60 / 64 / 68 → dipilih sesuai dengan diameter rantai dan gambar instalasi.

• Kelas: A atau B → dipilih sesuai dengan orientasi jalinan penghubung / Kenter.

• Bahan tubuh: Baja tuang atau besi ductile → persyaratan kualitas dan sifat mekanik yang tepat harus dikonfirmasi sebelum produksi.

• Status bahan: Pembaruan bahan khusus proyek → bahan dasar JIS F 2002 asli tidak digunakan sebagai bahan bodi yang ditawarkan.

• Perawatan permukaan: pembersihan ledakan + pelapis laut yang ditentukan oleh proyek → sistem akhir untuk mengikuti bahan yang dipilih dan persyaratan pelapis kapal / galangan kapal.

• Beban Nominal: Untuk dikonfirmasi → tidak ada SWL, beban bukti atau beban pemecahan harus disimpulkan dari ukuran rantai nominal atau massa referensi lama.

• Persyaratan Sertifikat: Menurut persyaratan proyek → produsen, bahan, NDT atau dokumen kelas tunduk pada ruang lingkup inspeksi yang disepakati.

Cara Kerjanya

Anchor chain is aligned in the chain track → The hinged dog is rotated across the chain → Locking pin and retaining parts secure the dog in the closed position → Chain movement is mechanically restrained through the stopper body and bolted foundation → Retaining parts are released and the dog is opened before chain movement resumes

Aplikasi

Replacement of bolted dog-type anchor chain stoppers | Drawing-specified anchoring systems | Retrofit projects requiring removable foundation-mounted equipment | Newbuilding applications where the JIS F 2002-type bolted arrangement is specifically approved

Sertifikasi & Keuntungan

Sertifikat dan dokumen inspeksi dapat diatur sesuai dengan persyaratan proyek, keterlacak bahan yang disepakati, ruang lingkup inspeksi dan prosedur persetujuan oleh perusahaan klasifikasi.Mereka tidak dimasukkan secara otomatis kecuali dinyatakan dalam pesanan pembelian.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Tes Pembuat.

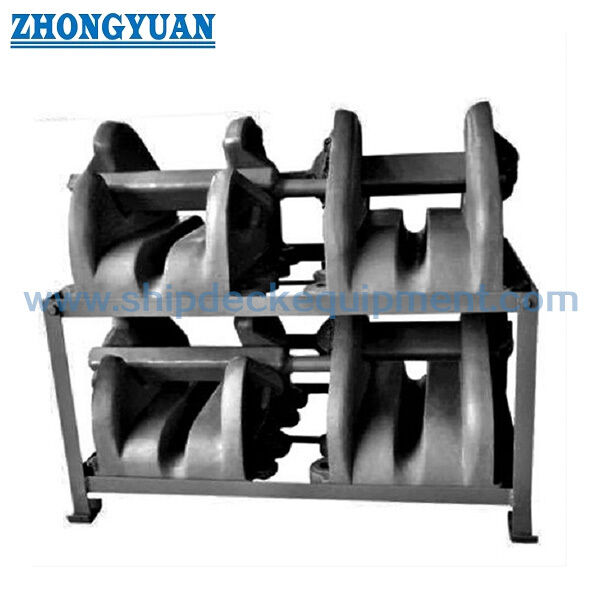

Gambar & Foto

FAQ

Q1: Apa fitur utama pemasangan dari stopper rantai jangkar tipe anjing ini?

A1: Tubuh dipasang pada dasar yang siap dengan baut daripada dilas secara permanen ke dek. Ini memungkinkan unit lengkap untuk dilepas untuk pemeriksaan, perbaikan atau penggantian,tunduk pada desain dasar dan baut yang disetujui.

T2: Dapatkah bodi yang disediakan dalam baja cor atau besi ductile?

A2: Ya, sebagai pembaruan material khusus proyek untuk jenis geometri JIS F 2002 yang lama.dokumentasi material dan kesesuaian struktural harus dikonfirmasi sebelum produksiBahan yang dimodifikasi tidak harus digambarkan sebagai kesesuaian bahan JIS F 2002 yang tidak berubah.

T3: Informasi apa yang diperlukan sebelum penawaran?

A3: Konfirmasi ukuran nominal, diameter rantai, Kelas A atau B, rincian belenggu, bahan bodi, kelas bahan, pola baut dasar, dukungan dek, lapisan, ruang lingkup inspeksi / sertifikat,persyaratan kuantitas dan pengiriman. Berikan instalasi atau penggantian gambar setiap kali tersedia.

Memberikan gambar fondasi dengan pola baut dan dukungan struktural.
