9-Roller Universal Fairlead untuk Tambat & Penarikan Kapal | Tipe E CB*3062-79
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan Marine Equipmen |
| Sertifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Nomor model: | Standar Atau Disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Based on quotation |
| Kemasan rincian: | Ekspor palet standar atau kemasan khusus |
| Waktu pengiriman: | Berdasarkan kebutuhan proyek |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | Produksi yang disesuaikan berdasarkan kebutuhan proyek |
|
Informasi Detail |
|||
| Tipe Model: | Tipe E | Bahan: | Baja C-Mn, Baja Ringan, Baja Tahan Karat |
|---|---|---|---|
| Standar: | CB*3062-79 | Nomor rol: | 9 Rol |
| Diameter Kabel Baja: | 19.5mm~68.0mm | Diameter Tali Nilon: | 36mm~100mm |
| Berat: | 302kg~6432kg | Perawatan Permukaan: | Sandblasting ke S2.5 + satu lapisan primer toko epoksi, galvanis, dipoles, perlakuan permukaan yang |
| Sertifikat Klasifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| Menyoroti: | CB*3062 Universal Fairlead,Peralatan Pelabuhan Universal Fairlead,Sembilan Roller Universal Fairlead |
||
Deskripsi Produk
9-Roller Universal Fairlead untuk Tambat & Penarik Kapal | Tipe E CB*3062-79
Gambaran Produk
Fairlead rol sembilan Tipe E CB*3062 adalah fairlead rol universal untuk tambat kapal, pemandu tali penarik, dan pengaturan jalur tali multi-arah. Dipasang di sisi kapal dek bebas dan menggunakan lima rol vertikal dengan empat rol horizontal untuk memandu tali dari tujuh arah sambil mengurangi gesekan langsung antara tali dan struktur dek tetap.
Dibandingkan dengan fairlead tiga-rol atau empat-rol umum, susunan sembilan-rol Tipe E menyediakan amplop pemandu tali yang lebih luas untuk stasiun tambat yang kompleks, tata letak dek kapal tunda dan kapal kerja, pengaturan kapal pendukung lepas pantai, dan aplikasi kapal angkatan laut atau komersial. Produk dapat digunakan dengan tali kawat baja dan tali nilon sesuai dengan rentang diameter yang disediakan; dasar beban akhir, penguatan dek, detail pengelasan, pengaturan bantalan, sistem pelapisan, dan cakupan sertifikat harus dikonfirmasi sesuai dengan gambar kapal dan persyaratan proyek.
Spesifikasi Cepat
• Tipe produk: Fairlead sembilan-rol universal Tipe E → pemandu tali multi-arah untuk pengaturan tambat dan penarik kapal.
• Standar: CB*3062-79 → referensi untuk penunjukan Tipe E, susunan rol, dimensi utama, rentang diameter tali, dan berat.
• Susunan rol: 5 rol vertikal + 4 rol horizontal → mendukung pemandu tali dari tujuh arah dan membantu mengurangi abrasi tali.
• Rentang tali yang berlaku: tali kawat baja 19,5–68,0 mm dan tali nilon 36–100 mm → cocok untuk pilihan tali tambat yang berbeda dalam tabel yang disediakan.
• Rentang berat: 302–6432 kg → penting untuk penanganan galangan kapal, perencanaan pemasangan dek, pengemasan, dan perkiraan pengiriman.
• Pilihan material: Baja C-Mn, baja lunak, atau baja tahan karat → grade material akhir harus dikonfirmasi berdasarkan gambar, spesifikasi, dan persyaratan sertifikat.
• Perlakuan permukaan: Peledakan Sa 2,5 + satu lapis primer toko epoksi sebagai referensi → pelapisan laut yang dipoles, galvanis, atau disesuaikan dapat didiskusikan jika ditentukan.
• Cakupan sertifikat: sertifikat klasifikasi dapat diatur sesuai persyaratan proyek → tidak dianggap sebagai pasokan default kecuali dikonfirmasi dalam pesanan.
Parameter Teknis Utama
Data pemilihan halaman web utama untuk fairlead universal sembilan-rol Tipe E CB*3062-79. Dimensi dalam mm kecuali dinyatakan lain.
| Dia. Tali Baja (mm) | Dia. Tali Nilon (mm) | Dia. Rol D (mm) | Dia. Poros d (mm) | Keseluruhan L (mm) | Keseluruhan B (mm) | Keseluruhan H (mm) | Berat (kg) |
| 19,5 | 36 | 100 | 40-0,5 | 944 | 324 | 508 | 302 |
| 22,5 | 40 | 120 | 50-0,5 | 1048 | 384 | 552 | 464 |
| 26 | 45 | 130 | 55-0,5 | 1106 | 415 | 606 | 596 |
| 32 | 70 | 150 | 65-0,5 | 1250 | 475 | 670 | 883 |
| 34,5 | 80 | 160 | 70-0,5 | 1340 | 507 | 710 | 1048 |
| 37,5 | 85 | 180 | 80-0,5 | 1450 | 571 | 770 | 1229 |
| 43 | 95 | 200 | 90-0,5 | 1596 | 632 | 920 | 1911 |
| 52 | 100 | 230 | 100-0,5 | 1746 | 723 | 910 | 2675 |
| 60,5 | Akan dikonfirmasi | 260 | 120-0,5 | 1990 | 815 | 1000 | 3887 |
| 68 | Akan dikonfirmasi | 320 | 150-0,5 | 2330 | 997 | 1130 | 6432 |
Panduan Pemilihan & Permintaan
Langkah 1: Konfirmasikan fairlead universal sembilan-rol Tipe E CB*3062-79 dan diameter tali kawat baja atau tali nilon yang dibutuhkan.
Langkah 2: Konfirmasikan arah jalur tali, posisi pemasangan sisi kapal / dek bebas, pengaturan tambat, dan apakah fairlead untuk pembangunan baru atau penggantian.
Langkah 3: Konfirmasikan dasar beban desain, MBL tali, persyaratan SWL referensi, penguatan dek, antarmuka pengelasan, dan ruang pemasangan yang tersedia sesuai dengan gambar kapal.
Langkah 4: Konfirmasikan grade material, persyaratan rol / poros / bantalan atau bushing, pengaturan pelumasan, dan persyaratan perlindungan korosi.
Langkah 5: Konfirmasikan perlakuan permukaan, sistem pelapisan akhir, pilihan baja galvanis atau tahan karat, kuantitas, tujuan pengiriman, dan waktu pengiriman yang dibutuhkan.
Langkah 6: Konfirmasikan cakupan sertifikat dan inspeksi sebelum penawaran, termasuk sertifikat pembuat, sertifikat material, sertifikat kelas, inspeksi saksi, atau persyaratan persetujuan spesifik proyek.
Struktur
Rangka fairlead yang dilas / fabrikasi | 5 rol vertikal | 4 rol horizontal | Poros rol | Posisi bantalan atau bushing yang akan dikonfirmasi | Permukaan rol kontak tali | Antarmuka pemasangan dek sisi kapal | Pelapisan laut atau perlakuan permukaan yang ditentukan
Keunggulan Tambat, Penarik & Rekayasa
• Susunan sembilan-rol menggabungkan permukaan kontak tali vertikal dan horizontal, membuatnya cocok untuk sudut jalur tali yang kompleks di mana tali dapat mendekat dari arah dek yang berbeda.
• Rol yang berputar bebas membantu mengurangi gesekan geser terhadap badan fairlead dan mendukung perlindungan yang lebih baik untuk permukaan tali kawat baja dan tali nilon selama operasi tambat atau penarik.
• Susunan Tipe E menyediakan rentang pemandu yang lebih luas daripada fairlead tiga-rol atau empat-rol umum, yang berguna untuk stasiun tambat sisi kapal dengan kontrol keselarasan tali yang terbatas.
• Area rol, poros, dan bantalan / bushing harus dirancang untuk akses inspeksi, pelumasan, dan pemeliharaan sehingga rotasi rol tetap andal selama operasi kapal.
• Fairlead harus dipilih bersama dengan diameter tali, MBL tali, sudut jalur, penguatan dek, detail pengelasan, dan persyaratan inspeksi kelas; beban putus tali tidak boleh diperlakukan langsung sebagai SWL produk.
• Persiapan permukaan dan pelapisan dapat disesuaikan dengan spesifikasi pengecatan kapal, sementara pilihan baja tahan karat atau galvanis dapat didiskusikan untuk persyaratan korosi atau pemeliharaan khusus.
• Inspeksi klasifikasi, ketertelusuran material, dan pengujian saksi dapat diatur sesuai persyaratan proyek dan prosedur persetujuan kelas.
Atribut Kustom
• Standar: CB*3062-79 → gunakan ketika gambar kapal atau spesifikasi galangan kapal memerlukan standar fairlead rol universal ini.
• Tipe: Tipe E → konfigurasi sembilan-rol dengan lima rol vertikal dan empat rol horizontal.
• Kompatibilitas Tali: tali kawat baja dan tali nilon → pilih sesuai dengan rentang diameter tali yang disediakan dan desain tambat kapal.
• Posisi Pemasangan: sisi kapal dek bebas → penguatan dek dan antarmuka pengelasan harus diperiksa oleh galangan kapal atau kantor desain.
• Dasar Beban: akan dikonfirmasi → SWL, MBL tali, faktor keamanan, dan persyaratan pengujian harus mengikuti spesifikasi proyek dan persetujuan kelas.
• Material: Baja C-Mn / baja lunak / baja tahan karat → grade akhir dan cakupan sertifikat material harus dikonfirmasi sebelum produksi.
• Pemeliharaan Rol: akses inspeksi dan pelumasan yang akan dikonfirmasi → penting untuk menjaga rotasi rol bebas dan mengurangi keausan tali.
• Perlakuan Permukaan: Peledakan Sa 2,5 + primer toko epoksi sebagai referensi → pelapisan akhir, galvanisasi, pemolesan, atau perlakuan lain mengikuti persyaratan pelanggan.
• Persyaratan Sertifikat: tersedia sesuai persyaratan proyek → jenis sertifikat dan cakupan saksi kelas harus dikonfirmasi sebelum penawaran.
Cara Kerja
Tali tambat atau penarik mendekat dari arah dek → Tali bersentuhan dengan rol vertikal dan/atau horizontal → Rol berputar untuk mengurangi gesekan geser → Tali dipandu melalui jalur yang diperlukan → Gaya kontak ditransfer melalui rangka fairlead ke struktur dek yang diperkuat
Aplikasi
Kapal komersial | Kapal angkatan laut | Kapal pendukung lepas pantai | Kapal tunda | Kapal kerja | Stasiun tambat sisi kapal | Posisi pemandu tali penarik | Proyek pembangunan baru dan penggantian
Sertifikasi & Keunggulan
Sertifikat dapat diatur sesuai persyaratan proyek, cakupan inspeksi, ketertelusuran material, dan prosedur persetujuan badan klasifikasi.
Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pembuat.

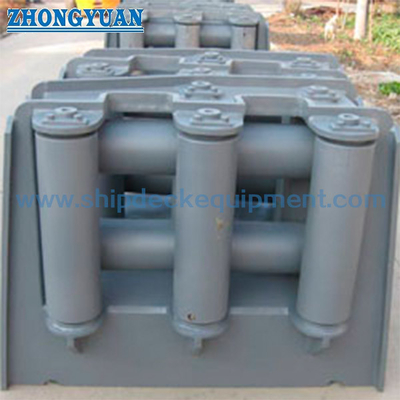

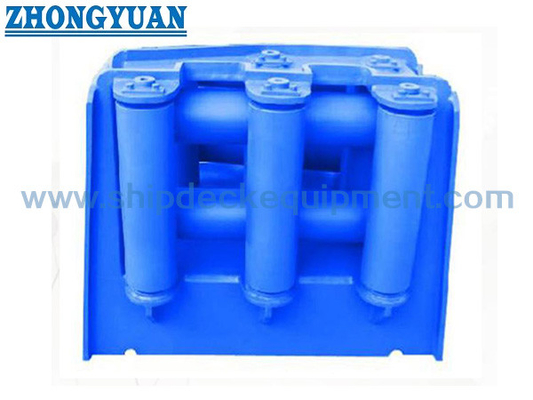

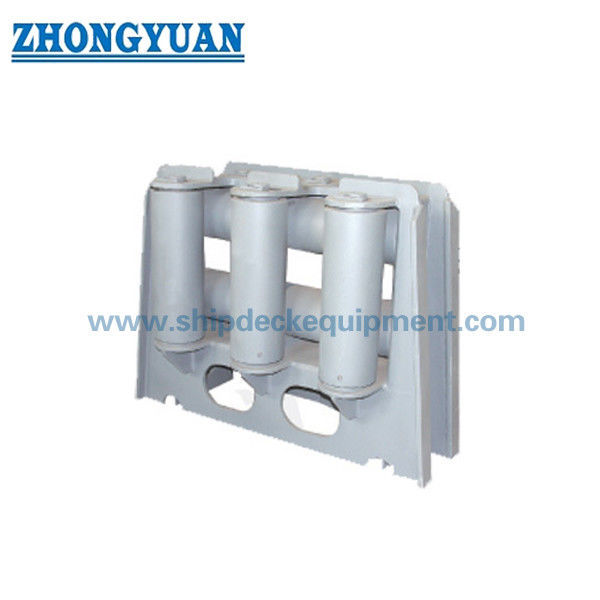

Gambar & Foto
FAQ
Q1: Apakah rentang diameter tali sama dengan SWL produk?
A1: Tidak. Tabel yang disediakan memberikan rentang diameter tali kawat baja dan tali nilon yang berlaku, dimensi, dan berat. SWL atau beban referensi harus dikonfirmasi secara terpisah sesuai dengan MBL tali, faktor keamanan desain, sudut jalur, penguatan dek, detail las, dan persyaratan kelas.
Q2: Mengapa memilih fairlead sembilan-rol daripada fairlead tiga-rol atau empat-rol?
A2: Fairlead sembilan-rol digunakan ketika jalur tali berubah dari berbagai arah dan stasiun tambat memerlukan rentang pemandu yang lebih luas. Kombinasi rol vertikal dan horizontal membantu mengurangi abrasi tali dan meningkatkan stabilitas jalur tali di bawah pengaturan dek yang kompleks.
Q3: Informasi apa yang diperlukan sebelum penawaran?
A3: Konfirmasikan standar dan tipe, diameter tali, jenis tali, dasar beban, grade material, perlakuan permukaan, kuantitas, gambar pemasangan, persyaratan sertifikat, tujuan pengiriman, dan waktu pengiriman yang dibutuhkan. Foto atau gambar fairlead yang ada sangat membantu untuk proyek penggantian.
