19–70mm Electric Windlass & Winch Single Gypsy Single Drum | Peralatan Jangkar & Tambat Kapal
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan Marine Equipment |
| Sertifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Nomor model: | Standar dan disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | As per quotation |
| Kemasan rincian: | Pallet atau disesuaikan |
| Waktu pengiriman: | Sesuai penawaran |
| Syarat-syarat pembayaran: | TT, L/C, dll. |
| Menyediakan kemampuan: | Memenuhi kebutuhan klien |
|
Informasi Detail |
|||
| Diameter rantai jangkar: | Φ90MM | Nilai Ketegangan: | 384.8KN |
|---|---|---|---|
| Kecepatan Kerja: | 9m/mnt | Beban drum: | 385kn |
| Beban pendukung: | 2629kn | Tenaga motorik: | 75/75/30KW |
| Kecepatan berlabuh: | 9/menit | Jumlah roda gigi jangkar: | Gypsies ganda |
| Waktu Pimpin: | 120 hari | Masa Garansi: | Satu Tahun Setelah Pengiriman |
| Warna: | Pelanggan ditentukan | Catu daya: | AC satu fase 110V, 220V, 240V AC tiga fase 220V, 380V, 440V, 660V |
| Komposisi: | Utamanya terdiri dari dasar, rangka dinding, roda gigi jangkar ganda, drum kabel pasangan berputar, | Sertifikat Klasifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pembuat |
| Menyoroti: | Windlass Winch Penggerak Listrik,Single Drum Windlass Winch,Single Gypsy Windlass Winch |
||
Deskripsi Produk

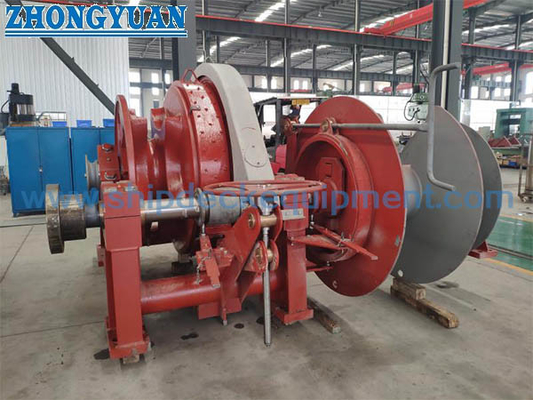

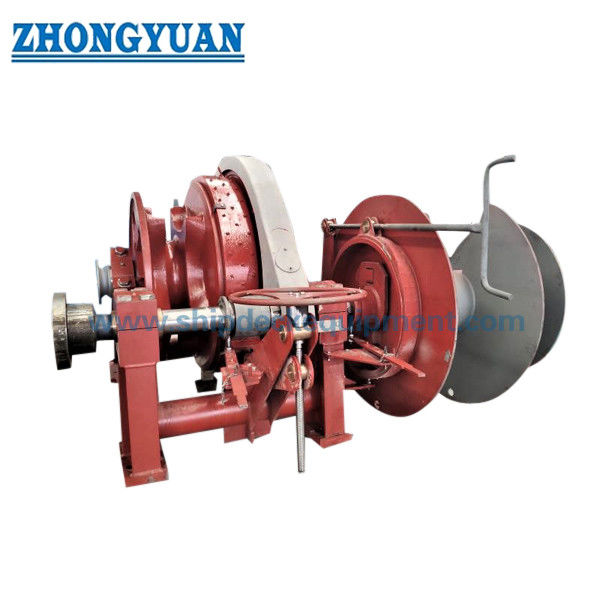

1970mm Electric Windlass & Winch Single Gypsy Single Drum
Ringkasan Produk
Windlass dan winch bertenaga listrik dirancang untuk penanganan jangkar dan operasi berlabuh di dek kapal.
Sistem ini mengintegrasikan anchor gypsy, drum, ujung penyimpangan, gearbox, dan drive listrik untuk memastikan pengendalian pengangkatan jangkar yang aman dan efisien.
Hal ini banyak digunakan pada kapal komersial, kapal lepas pantai, dan kapal penegak hukum dengan kinerja yang dapat diandalkan dan operasi yang stabil.
Spesifikasi Cepat
• Diameter rantai: 19 ̊70 mm
• Beban kerja: 15,3196,5 kN
• Kecepatan kerja: ≥9 ∼12 m/menit
• Tarikan berlabuh: 20 ∼ 150 kN
• Kecepatan berlabuh: ≥12 ∼15 m/menit
• Kapasitas Drum: 120×200 m
• Kekuatan motor: 8,560 kW
• Jenis Penggerak: Listrik
• Konfigurasi: Single gypsy + single drum + single warping end
• Kontrol: Lokal dan Remote
Parameter teknis utama
| Diameter rantai (mm) | Beban kerja (kN) | Kecepatan (m/menit) | Keterlibatan (kN) | Kecepatan berlabuh (m/menit) | Kapasitas drum | Kekuatan motor (kW) |
| 19/20.5/22 | 15.3/17.9/20.5 | ≥ 12 | 20 | ≥ 12 | 15x120 | 8.5/3.5 |
| 24/26/28 | 24.5/28.7/33.3 | ≥ 9 | 20 | ≥ 12 | 15x120 | 8.5/3.5 |
| 30 | 38.3 | ≥ 9 | 30 | ≥ 12 | 18x150 | 11/11/7.5 |
| 32/34/36 | 43.5/49.1/55.1 | ≥ 9 | 50 | ≥ 12 | 20.5x150 | 16/16/11 |
| 38/40/42 | 61.4/68.0/75 | ≥ 9 | 50 | ≥ 12 | 20.5x150 | 22/22/16 |
| 44/46/48 | 82.3/89.9/97.9 | ≥ 9 | 75 | ≥ 12 | 26x200 | 30/30/22 |
| 50/52/54 | 106.3/114.9/123.9 | ≥ 9 | 75 | ≥ 15 | 26x200 | 30/30/22 |
| 56/58/60 | 133.3/143.0/153 | ≥ 9 | 75 | ≥ 15 | 26x200 | 45/45/30 |
| 62/64 | 163.4/174.1 | ≥ 9 | 100 | ≥ 15 | 30x200 | 45/45/30 |
| 66/68/70 | 185.1/196.5 | ≥ 9 | 150 | ≥ 15 | 32.5x200 | 60/60/45 |
Panduan Pemilihan
Langkah 1 - Ukuran Rantai: 19 ′′ 70 mm. Langkah 2 - Beban Kerja: 15 ′′ 196 kN. Langkah 3 - Tarik Mooring: 20 ′′ 150 kN. Langkah 4 - Kecepatan: ≥9 ′′ 12 m/menit. Langkah 5 - Drive: Electric. Langkah 6 - Konfigurasi:Single gypsy + drum. Langkah 7 - Instalasi: Dipasang di dek
Struktur & Komponen
Struktur & Komponen: Motor listrik. Gearbox. Single gypsy. Single drum. Warping end. Sistem rem.
Atribut khusus
Ukuran Rantai: 19 ′′ 70 mm. Beban Kerja: 15 ′′ 196 kN. Tarikan Mooring: 20 ′′ 150 kN. Jenis Drive: Listrik. Konfigurasi: Gypsy + Drum. Kontrol: Lokal / Remote.
Panduan Konfigurasi & Pencarian Khusus
Ukuran Rantai. Beban Kerja. Tarik Mooring. Kapasitas Drum. Daya Motor. Jenis Kontrol. Persyaratan Instalasi.
Cara Kerjanya
Motor listrik menggerakkan gearbox untuk memutar gypsy dan drum untuk operasi mengangkat jangkar dan berlabuh.
Rantai ditangani oleh gypsy sementara tali dikelola oleh drum dan ujung penyimpangan untuk operasi yang fleksibel.
Aplikasi
Aplikasi: Kapal komersial. Kapal lepas pantai. Kapal patroli.
Sertifikasi & Keuntungan
Sertifikasi: CCS NK BV ABS DNV LR KR RINA IRS RS
Keuntungan: Desain combined windlass dan winch. Menghemat ruang. Drive listrik yang stabil. Operasi yang fleksibel. Kinerja yang handal.
Gambar & Foto
• Gambar pengaturan umum
• Gambar struktur kaca depan
• Tata letak instalasi
• Foto produk
Informasi Pemesanan
• MOQ: 1 unit
• Waktu pengiriman: Berdasarkan proyek
• Pembayaran: T/T, L/C
FAQ
T1: Dapatkah menangani anchoring dan berlabuh?
A: Ya, desain gabungan mendukung kedua fungsi.
T2: Apakah konfigurasi dapat disesuaikan?
A: Ya, gypsy, drum, dan ujung warping dapat disesuaikan.
T3: Apakah remote control tersedia?
A: Ya, baik kontrol lokal maupun remote didukung.
