12.530mm Menghemat Ruang Hydraulic Anchor Windlass
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan Marine Equipment |
| Sertifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Nomor model: | Standar dan disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | As per quotation |
| Kemasan rincian: | Pallet atau disesuaikan |
| Waktu pengiriman: | Sesuai penawaran |
| Syarat-syarat pembayaran: | TT, L/C |
| Menyediakan kemampuan: | Memenuhi kebutuhan klien |
|
Informasi Detail |
|||
| Diameter rantai jangkar: | Φ40mm | Beban jangkar: | 68KN |
|---|---|---|---|
| Tether beban: | 68KN | Kapasitas tali: | 150m |
| Kecepatan penambatan: | 6-18m/mnt | Tenaga motorik: | 30KW |
| Sertifikat Klasifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, dll | ||
| Menyoroti: | Mesin kerek jangkar hidrolik 30KW,mesin kerek jangkar hidrolik 150m,mesin kerek jangkar listrik 30KW |
||
Deskripsi Produk
12,5–30mm Windlass Jangkar Hidrolik Hemat Ruang | Peralatan Penanganan Jangkar Laut Kompak
Ikhtisar Produk
Windlass jangkar hidrolik hemat ruang ini dirancang khusus untuk penanganan rantai jangkar pada kapal dengan ruang dek terbatas.
Sistem ini mengadopsi desain gearbox terintegrasi dan motor hidrolik yang ringkas, meminimalkan jejak instalasi sambil mempertahankan kinerja penanganan jangkar yang andal.
Sangat cocok untuk kapal kecil, kapal kerja, dan kapal dengan tata letak dek depan yang sempit.
Windlass ini terutama dirancang untuk penanganan rantai jangkar, dengan penanganan tali bantu opsional melalui ujung penggulung.
Spesifikasi Cepat
• Ukuran Rantai Jangkar: 12,5–30 mm
• Tarikan Rantai Jangkar: 5,9–38,3 kN
• Beban Tahan Rem: 30–231 kN
• Kecepatan Rantai: 9–15 m/menit
• Tarikan Kepala Penggulung: 5–30 kN
• Kapasitas Panjang Rantai: hingga 82,5 m
• Daya Motor: 4–15 kW
• Tipe Penggerak: Hidrolik (HPU Listrik)
• Konfigurasi: Gypsy Tunggal / Ganda + ujung penggulung
• Kontrol: Kontrol joystick lokal
• Grade Rantai: U2 / U3
Parameter Teknis Utama
| Rantai (mm) | Tarikan Rantai (kN) | Beban Rem (kN) | Kecepatan (m/menit) | Tarikan Penggulung (kN) | Daya Motor (kW) |
| 12,5 | 5,9 | 30 | ≥9 | 5 | 4 |
| 14/16/17,5 | 8,3/10,9/13 | 51/67/80 | ≥9 | 8 | 5,5 |
| 19/20,5/22 | 15,3/17,9/20,6 | 95/110/126 | ≥9 | 10 | 7,5 |
| 24/26 | 24,5/28,7 | 149/175 | ≥9 | 20 | 11 |
| 28/30 | 33,3/38,3 | 202/231 | ≥9 | 30 | 15 |
| 32/34/36 | 43,5/49,1/55,1 | 261/294/329 | ≥9 | 30 | 22 |
Panduan Pemilihan
Langkah 1 – Pilih Ukuran Rantai (12,5–30 mm) | Langkah 2 – Sesuaikan Tarikan Rantai Jangkar (5,9–38,3 kN) | Langkah 3 – Konfirmasi Beban Tahan Rem (30–231 kN) | Langkah 4 – Pilih Kecepatan Rantai (9–15 m/menit) | Langkah 5 – Konfirmasi Penggerak Hidrolik | Langkah 6 – Pilih Konfigurasi | Langkah 7 – Tata Letak Instalasi
Struktur & Komponen
Struktur & Komponen: Motor hidrolik (terintegrasi) | Gearbox ringkas | Roda gypsy (penanganan rantai) | Kepala penggulung | Sistem rem | Sistem kopling | Unit daya hidrolik | Katup kontrol | Rangka dasar
Atribut Kustom
Ukuran Rantai | Tarikan Rantai | Beban Rem | Tarikan Penggulung | Tipe Penggerak | Konfigurasi | Tipe Kontrol
Panduan Kustomisasi & Permintaan
Ukuran Rantai | Grade Rantai | Persyaratan Tarikan | Beban Rem | Ruang Instalasi | Sistem Kontrol | Tipe Kapal
Cara Kerja
Motor hidrolik menggerakkan gearbox untuk memutar roda gypsy untuk penanganan rantai jangkar.
Jangkar dinaikkan atau diturunkan melalui gypsy, sementara sistem rem dan kopling memastikan kontrol beban yang aman.
Desain terintegrasi yang ringkas memastikan operasi yang efisien di ruang instalasi yang terbatas.
Aplikasi
Aplikasi: Kapal kecil | Kapal kerja | Kapal nelayan | Kapal patroli | Kapal dek sempit | Operasi penanganan jangkar
Sertifikasi & Keunggulan
Sertifikasi: CCS | NK | BV | ABS | DNV | LR | KR | RINA | IRS | RS
Keunggulan: Desain ringkas hemat ruang | Motor hidrolik dan gearbox terintegrasi | Instalasi mudah | Perawatan rendah | Penanganan rantai jangkar yang andal | Ideal untuk ruang dek terbatas
Gambar & Foto
• Gambar pengaturan umum
• Gambar struktur ringkas
• Tata letak instalasi

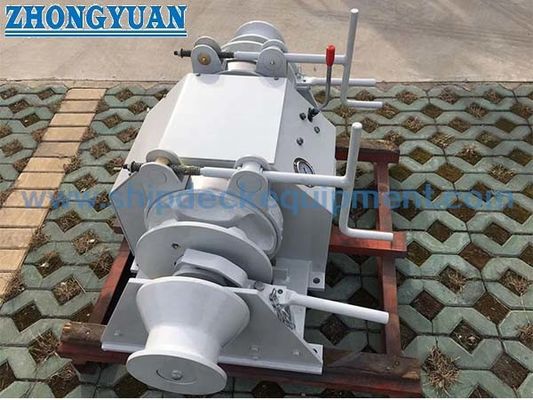

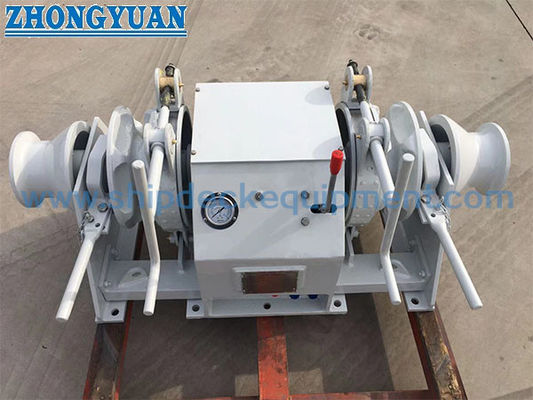

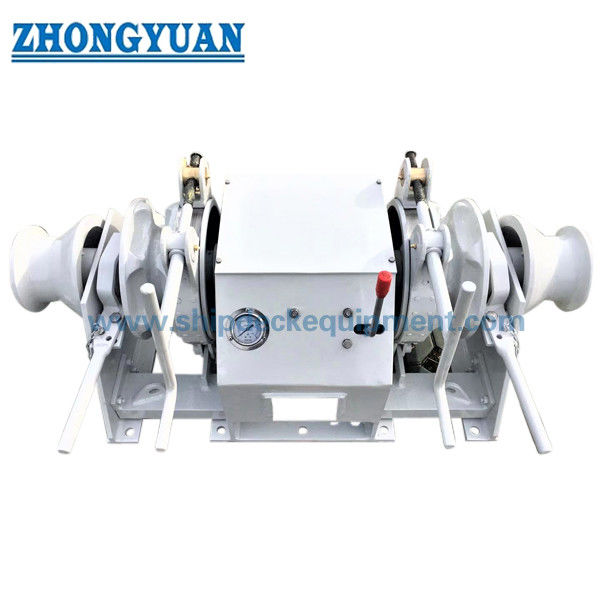

• Foto produk
Informasi Pemesanan
• MOQ: 1 Unit
• Waktu Pengiriman: Berdasarkan proyek
• Pembayaran: T/T, L/C
• Kustomisasi: Tersedia
FAQ
Q1: Apa yang membuat windlass ini berbeda?
A: Desain terintegrasi yang ringkas untuk ruang dek terbatas.
Q2: Apakah cocok untuk kapal besar?
A: Terutama dirancang untuk kapal kecil hingga menengah.
Q3: Bisakah konfigurasinya disesuaikan?
A: Ya, konfigurasi gypsy dan penggulung dapat disesuaikan.
