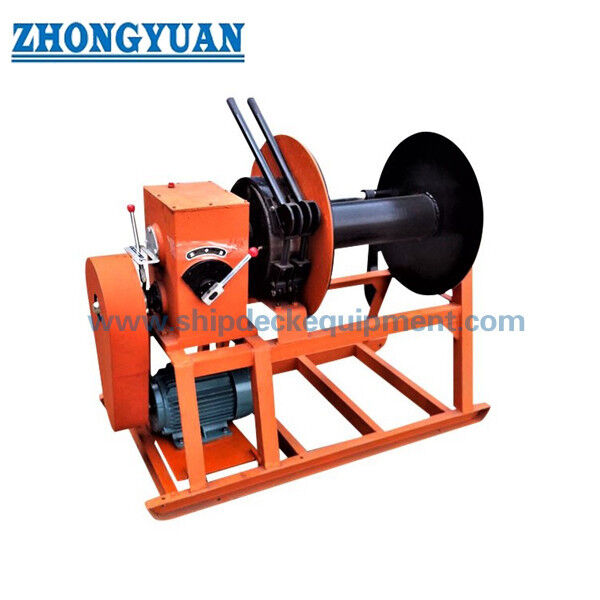

39-48,5 mm Reel Kawat Baja Elektrik | Reel Penyimpanan Drum Tunggal Tipe B CB 3048 untuk Peralatan Dek Kapal
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan Marine Equipmen |
| Sertifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Nomor model: | Standar Atau Disesuaikan |
| Dokumen: | Motor Rope Reel Electric Mo...83.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Based on quotation |
| Kemasan rincian: | Ekspor palet standar atau kemasan khusus |
| Waktu pengiriman: | Berdasarkan kebutuhan proyek |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | Produksi yang disesuaikan berdasarkan kebutuhan proyek |
|
Informasi Detail |
|||
| Diameter Tali: | 39–48 mm | Panjang tali: | 210–220 m |
|---|---|---|---|
| Kecepatan Drum: | 17–60 m/mnt | Tipe Penggerak: | Listrik |
| Bahan: | baja tahan karat dan baja ringan | Tenaga Motorik: | 4,3–6kW |
| Kecepatan motorik: | 1350/410 rpm | Tipe Kontrol: | Tombol Tekan |
| Operasi Cadangan: | petunjuk | Perawatan permukaan: | Sandblasting, Lapisan Epoksi |
| Sertifikasi: | CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS | ||
| Menyoroti: | cb3048 tipe b gulungan laut,gulungan laut 48.5mm |
||
Deskripsi Produk
39-48,5 mm Reel Baja Baja Elektrik | Tipe CB 3048 B Reel Penyimpanan Drum Tunggal untuk Dek KapalPeralatan
Tinjauan Produk
Reel baja baja elektrik tipe CB 3048 B adalah reel penyimpanan drum tunggal yang digerakkan motor untuk baja baja berdiameter besar di dek kapal. Reel ini digunakan untuk menggulung, melepaskan, dan menyimpan baja baja secara teratur di drum, membantu mengurangi baja baja yang terlepas di dek dan mendukung penanganan yang lebih aman selama persiapan tambat, pemeliharaan, dan operasi dek.
Halaman ini disiapkan untuk model Tipe B B39 dan B48, dengan diameter baja baja maksimum 39 mm dan 48,5 mm. Reel ini harus diperlakukan sebagai peralatan penyimpanan dan penggulungan, bukan sebagai winch penarik, winch pengangkat, atau perangkat penarik. Data motor, operasi cadangan manual, pelumasan poros, ruang pemasangan dek, dan cakupan sertifikat harus dikonfirmasi sesuai dengan pengaturan kapal dan spesifikasi pesanan.
Spesifikasi Cepat
- Tipe produk: reel penyimpanan baja baja elektrik -> penggulungan dan penyimpanan bertenaga untuk baja baja dek kapal.
- Referensi standar: CB 3048-1983 / CB*3048-83 -> informasi standar publik mengidentifikasinya sebagai reel kabel baja elektrik.
- Tipe dan model: Tipe B, B39 / B48 -> pengaturan drum tunggal untuk diameter baja baja yang lebih besar.
- Diameter baja baja maksimum: 39 mm dan 48,5 mm -> dasar pemilihan utama untuk ukuran drum dan kompatibilitas penyimpanan baja baja.
- Panjang baja baja: kisaran referensi 210-220 m -> kapasitas penyimpanan akhir harus diperiksa berdasarkan konstruksi baja baja, lilitan baja baja, dan kondisi pengisian drum.
- Pengaturan penggerak: motor elektrik dengan gearbox / peredam roda gigi cacing -> penggulungan bertenaga, dengan cadangan pegangan manual saat daya tidak tersedia.
- Fokus operasi: penyimpanan baja baja dan penggulungan terkontrol -> tidak untuk menarik, menarik, mengangkat, atau menegang kecuali desain spesifik proyek mengonfirmasinya.
- Perlakuan permukaan: peledakan Sa 2,5 + pengecatan epoksi anti-korosif sebagai referensi -> lapisan akhir, pemolesan, atau opsi baja tahan karat mengikuti persyaratan pesanan.
Parameter Teknis Utama
| Tipe Model |
Max. Baja Dia. Baja (mm) |
Baja Baja Panjang (m) |
Daya Motor (kW) |
Kecepatan Motor (r/min) |
Kecepatan Baja Drum (m/min) |
Ukuran Keseluruhan P x L x T (mm) |
B39 39 |
| 450 | 870 | 210 | 4,3 / 1,7 | 1350 / 410 | 56 / 17 | 1800 x 1360 x 1075 | 48,5 |
| 550 | 970 | 210 | 4,3 / 1,7 | 1350 / 410 | 60 / 18 | 2060 x 1410 x 1270 | Langkah 1: |
Referensi dimensi utama untuk reel drum tunggal Tipe B B39 dan B48.
| Tipe Model |
Max. Baja Dia. Baja (mm) |
D | D1 | L | L1 | T | T1 | Berat | (kg) | B39 39 |
| 450 | 870 | 1120 | 1360 | 1250 | 1800 | 750 | 1075 | 700 | B48 | 48,5 |
| 550 | 970 | 1120 | 1410 | 1250 | 2060 | 800 | 1270 | 824 | Panduan Pemilihan & Permintaan | Langkah 1: |
Konfirmasikan model yang dibutuhkan: B39 atau B48 sesuai dengan diameter baja baja maksimum dan panjang penyimpanan.
Langkah 2: Konfirmasikan spesifikasi baja baja: diameter, konstruksi, panjang, kondisi pelumasan, toleransi luar baja baja aktual, dan apakah baja baja dilengkapi dengan fitting ujung.
Langkah 3: Konfirmasikan apakah reel hanya digunakan untuk penyimpanan dan penggulungan. Jika penarikan, penegangan, penarikan, atau pengangkatan diharapkan, desain winch yang berbeda atau perhitungan spesifik proyek diperlukan.
Langkah 4: Konfirmasikan pasokan listrik, tegangan / frekuensi motor, metode kontrol, berhenti darurat, posisi kontrol lokal, dan persyaratan cadangan manual.
Langkah 5: Konfirmasikan ruang pemasangan dek, fondasi dasar, akses untuk pelumasan poros, area servis motor, dan arah masuk baja baja.
Langkah 6: Konfirmasikan bahan, perlakuan permukaan, cakupan sertifikat, kuantitas, tujuan pengiriman, waktu pengiriman yang dibutuhkan, gambar, dan foto referensi jika tersedia.
StrukturDrum penyimpanan baja tunggal | Motor elektrik | Gearbox / peredam roda gigi cacing | Cadangan pegangan manual | Sistem poros utama dan bantalan | Area masuk dan penggulungan baja baja | Rangka dasar umum | Pengaturan kontrol lokal dan berhenti darurat | Peledakan Sa 2,5 dan lapisan epoksi atau lapisan yang ditentukan
Keunggulan Desain & Rekayasa Reel Penyimpanan
Tata letak drum tunggal Tipe B cocok untuk menyimpan baja baja yang lebih besar di mana penggulungan manual di dek tidak praktis atau aman untuk penanganan rutin.
Penggulungan yang digerakkan motor membantu mengurangi upaya kru selama pemulihan dan penyimpanan baja baja, sementara cadangan pegangan manual menyediakan opsi operasi saat daya listrik tidak tersedia.
- Reel menjaga baja baja tetap tersusun di drum yang ditentukan, mengurangi baja baja yang terlepas di dek dan membantu melindungi baja baja dari pembengkokan yang tidak perlu, kontaminasi, atau kink acak selama penyimpanan.
- Peredam roda gigi cacing dan pengaturan dasar umum menyederhanakan pemasangan dek dibandingkan dengan komponen penggerak yang terpisah, tunduk pada fondasi dan keselarasan yang benar.
- Pelumasan poros, kondisi bantalan, dan jarak putar drum harus diperiksa secara teratur karena baja baja berdiameter besar menciptakan massa putar dan beban penyimpanan yang tinggi.
- Produk ini tidak boleh digambarkan sebagai winch penarik atau winch penarik. Tidak ada tarikan garis terukur, SWL, beban penahan rem, atau kapasitas penarikan yang disediakan dalam data saat ini.
- Spesifikasi motor, gearbox, kotak kontrol, dan berhenti darurat dapat dicocokkan dengan kondisi kelistrikan kapal dan cakupan inspeksi kelas jika diperlukan oleh proyek.
- Atribut Kustom
- Standar: CB 3048-1983 / CB*3048-83 -> digunakan ketika kapal atau galangan kapal memerlukan reel baja baja elektrik di bawah referensi standar pembuatan kapal Tiongkok ini.
Tipe: Tipe B drum tunggal -> dipilih untuk model penyimpanan baja baja besar B39 dan B48.
- Diameter Baja Baja: 39 mm / 48,5 mm -> konfirmasikan konstruksi baja baja aktual dan toleransi luar sebelum penawaran.
- Panjang Penyimpanan: referensi 210-220 m -> penyimpanan akhir tergantung pada konstruksi baja baja, kondisi penggulungan, dan kelonggaran pengisian drum.
- Tipe Penggerak: Motor elektrik + gearbox / peredam roda gigi cacing -> penggulungan bertenaga dengan cadangan pegangan manual.
- Mode Operasi: Penyimpanan dan penggulungan -> tidak dimaksudkan sebagai peralatan penarik, penarik, pengangkat, atau penegang tanpa konfirmasi desain terpisah.
- Bahan: Baja ringan atau opsi baja tahan karat -> grade bahan akhir dan perlindungan korosi harus dikonfirmasi berdasarkan persyaratan proyek.
- Perlakuan Permukaan: Peledakan Sa 2,5 + pengecatan epoksi anti-korosif -> lapisan akhir atau pemolesan mengikuti spesifikasi kapal.
- Persyaratan Sertifikat: Tersedia sesuai cakupan pesanan -> sertifikat pembuat, sertifikat bahan, atau sertifikat kelas harus dikonfirmasi sebelum penawaran.
- Cara Kerja
- Motor elektrik menggerakkan gearbox dan drum -> baja baja digulung ke atau dilepaskan dari drum tunggal -> kru mengontrol arah penggulungan dan penghentian secara lokal -> operasi pegangan manual melalui peredam roda gigi cacing dapat digunakan saat daya listrik tidak tersedia -> baja baja disimpan di drum setelah operasi
Aplikasi
Penyimpanan baja baja dek kapal | Penyimpanan baja baja stasiun tambat | Perahu kerja dan kapal servis | Proyek penggantian galangan kapal | Kapal pelabuhan dan dermaga | Penanganan baja baja pemeliharaan laut | Proyek retrofit peralatan dek
Sertifikasi & Keunggulan
Sertifikat dapat diatur sesuai persyaratan proyek, cakupan inspeksi, ketertelusuran bahan, dan prosedur persetujuan badan klasifikasi.
Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pembuat.
Gambar & Foto
FAQ
Q1: Apakah reel Tipe B CB 3048 ini sama dengan winch?
A1: Tidak. Produk ini adalah reel penyimpanan dan penggulungan untuk baja baja. Winch biasanya dirancang untuk menarik atau mengontrol beban. Reel ini tidak boleh digunakan sebagai winch penarik, pengangkat, atau penarik kecuali desain spesifik proyek terpisah mengonfirmasi persyaratan beban, rem, kontrol, dan persetujuan.
Q2: Bagaimana cara memilih B39 dan B48?
A2: Pilih B39 atau B48 sesuai dengan diameter baja baja maksimum, panjang penyimpanan yang dibutuhkan, ruang dek yang tersedia, arah masuk baja baja, pengaturan motor, dan gambar kapal. Untuk B48, data yang dikoreksi mendukung daya motor 4,3 / 1,7 kW, kecepatan motor 1350 / 410 r/min, dan kecepatan baja baja drum 60 / 18 m/min.
Q3: Informasi apa yang diperlukan sebelum penawaran?
A3: Konfirmasikan model, diameter baja baja, panjang baja baja, konstruksi baja baja, tegangan dan frekuensi motor, persyaratan kontrol, persyaratan cadangan manual, bahan, lapisan, cakupan sertifikat, kuantitas, tujuan pengiriman, dan gambar pemasangan.
