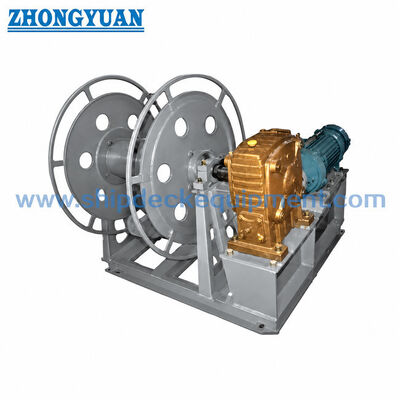

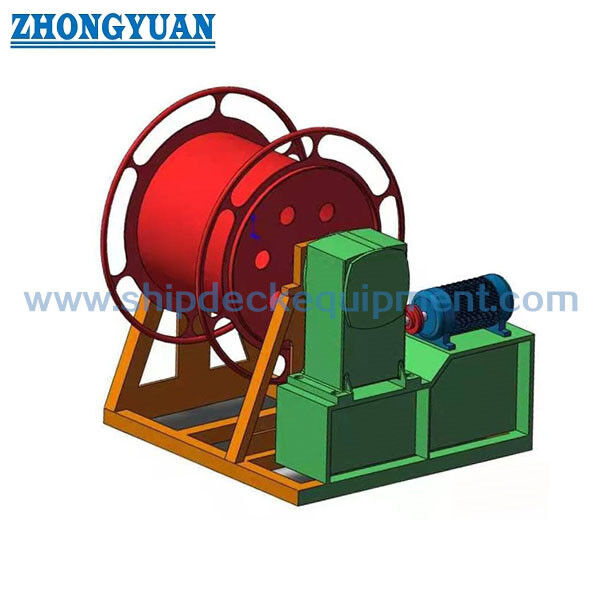

26 ¢ 32 mm Electric Steel Wire Rope Storage Reel. CB 3048 Tipe A Single Drum Electric Reel.

26 ¢ 32 mm Electric Steel Wire Rope Storage Reel. CB 3048 Tipe A Single Drum Electric Reel.

Ringkasan Produk

CB 3048 Type A electric steel wire rope reel adalah single-drum ship deck storage reel untuk memutar, membayar, dan menyimpan tali kawat baja.Model A26 dan A32 dirancang untuk diameter tali kawat maksimum masing-masing 26 mm dan 32 mmSebuah motor listrik dua kecepatan kapal mendorong gulungan melalui pengaturan worm gear pengurangan,sementara konsep operasi standar juga menyediakan operasi pegangan manual ketika listrik tidak tersedia.

CB* 3048-1983 secara khusus mengidentifikasi produk untuk menerima kabel baja, membayar,dan penyimpanan dan menyatakan bahwa itu tidak dimaksudkan untuk kapal penarik atau warpingUntuk pengadaan, pemeriksaan utama adalah diameter dan konstruksi tali, panjang penyimpanan yang diperlukan, kecepatan penggulung tali, ruang dek yang tersedia, timbal tali, pasokan listrik, clearance operasi manual,sistem pelapis, dan ruang lingkup sertifikat.

Spesifikasi Cepat

• Standar / tipe: CB* 3048-1983 Tipe A → roda penyimpanan tali kawat baja drum tunggal bertenaga motor; A26 dan A32 adalah dua model Tipe A.
• Ukuran tali kawat baja: 26 mm (A26) / 32 mm (A32) maksimum → pilih berdasarkan diameter tali yang sebenarnya dan konstruksi, bukan nama model saja.
• Kapasitas penyimpanan: 220 m untuk A26 / 210 m untuk A32 → kapasitas referensi standar; kapasitas yang disesuaikan membutuhkan tinjauan tata letak drum dan tali.
• Penggerak listrik: JZ2-H-23-4/12 motor dua kecepatan laut, 4,3 / 1,7 kW pada 1350 / 410 rpm → satu pengaturan motor standar umum untuk model Tipe A yang tercantum.
• Rasio pengurangan: 44 → pengurangan worm-gear mengkonversi kecepatan motor ke kecepatan penggulung / pembayaran gulungan yang terkendali.
• Kecepatan garis tali: A26 56 / 17 m/menit; A32 60 / 18 m/menit → ini adalah kecepatan gulungan tali / pembayaran, bukan kecepatan rotasi drum.
• Bantuan manual: pengoperasian manual melalui reduktor worm-gear ketika listrik tidak tersedia → berguna untuk penyimpanan / pemulihan darurat, bukan pengganti derek penarik atau menarik.
• Pemasangan: struktur dasar yang dipasang di dek → tata letak dek, fondasi, tali, akses motor, clutch / clearance handle, dan koneksi listrik harus dikonfirmasi sebelum produksi.

Parameter teknis utama

Rekayasa Penyimpanan dan Seleksi Tali

• A26 menyediakan kapasitas standar yang lebih panjang pada 220 m,sementara A32 menerima tali kawat 32 mm yang lebih besar dengan penyimpanan standar 210 m.
• Jika tali kawat akan berulang kali membengkok di bawah beban kerja yang signifikan,mengkonfirmasi diameter lentur minimum yang direkomendasikan oleh produsen tali dan menggunakan sistem winch / sheave penanganan yang dirancang khusus jika diperlukan.
• Konstruksi tali, diameter luar yang sebenarnya, kondisi pelumasan, ukuran soket/terminasi, dan panjang bebas yang diperlukan dapat mengubah kapasitas penyimpanan praktis.
• Saat berliku, tali harus dipandu ke drum dalam lapisan yang teratur dengan kontrol yang cukup untuk menghindari bungkus yang longgar, silang, dan penghancuran lokal.Perangkat angin rata tidak merupakan bagian dari data standar yang diberikan dan tidak harus diasumsikan.
• Kecepatan tali terkait dengan dua kecepatan motor: pengaturan yang lebih tinggi cocok untuk penggulung / pembayaran yang lebih cepat sementara pengaturan yang lebih rendah memberikan penanganan yang lebih lambat untuk posisi akhir dan penyimpanan yang terkendali.
• Data standar tidak memberikan nilai tarik garis, SWL, tarik tarik, atau kapasitas angkat. gulungan tidak boleh dijual atau dipilih berdasarkan nilai beban tarik.

Drive Listrik, Manual Backup & Operasi

• Pengaturan Tipe A standar menggunakan motor kapal dua kecepatan dan gear pengurangan pada dasar umum. Rotasi maju dan mundur memungkinkan operator untuk memutar atau membayar tali kawat yang disimpan.Deskripsi produk pemasok saat ini juga menentukan kontrol tombol tekan dan hentian darurat; fungsi panel kontrol akhir, perlindungan motor, rating kandang, dan pasokan daya kapal harus dikonfirmasi pada skema listrik proyek.
• Motor dua kecepatan: 1350 / 410 rpm → menyediakan kecepatan penanganan tali tinggi / rendah tanpa memperlakukan gulungan sebagai lipit tarik variabel.
• Reduksi worm-gear: rasio 44 → memberikan reduksi mekanik standar antara motor dan gulungan.
• Genggaman manual: tersedia untuk dioperasikan melalui reduktor worm-gear ketika listrik tidak tersedia → operasi interlock dan proses kopling / penggabungan harus mengikuti gambar yang disetujui.
• Genggam kopling: ditunjukkan pada pengaturan standar Tipe A → urutan penggabungan dan perlindungan yang tepat harus dikonfirmasi untuk unit yang disediakan.
• Pasokan listrik: tegangan, frekuensi, pengaturan starter / contactor, rating IP motor, entri kabel, pemberhentian darurat dan opsi remote-control harus dikonfirmasi sesuai dengan kebutuhan kapal.

Panduan Pemilihan & Inquiry

Langkah 1:Konfirmasi CB 3048-1983 Tipe A dan pilih A26 atau A32 sesuai dengan diameter tali kawat baja maksimum dan panjang penyimpanan yang diperlukan.

Langkah 2:Berikan spesifikasi tali kawat yang sebenarnya: diameter, konstruksi, lapisan / pelumasan, rekomendasi lentur minimum, akhir akhir, dan panjang penyimpanan yang diperlukan.

Langkah 3:Konfirmasi persyaratan operasi: kecepatan tali standar tinggi / rendah, arah penggulung / pembayaran, persyaratan cadangan manual, dan apakah diperlukan panduan tali atau perangkat penguncian non-standar.

Langkah 4:Konfirmasi data listrik kapal: tegangan, frekuensi, fase, tegangan kontrol, perlindungan motor, kontrol lokal, pemberhentian darurat, dan setiap persyaratan remote control.

Langkah 5:Konfirmasi pengaturan dek: posisi instalasi, jejak yang tersedia, arah tali, detail dek / pondasi, akses perawatan, dan izin operasi manual.

Langkah 6:Konfirmasi bahan, perawatan permukaan, sertifikat / ruang lingkup inspeksi, kuantitas, tujuan pengiriman, waktu pengiriman yang diperlukan, dan foto GA / referensi jika tersedia.

Struktur

Single steel storage drum | Drum shaft and bearing arrangement | Two-speed marine electric motor | Worm-gear reducer | Clutch / engagement handle | Manual operating handle | Base frame | Local electrical control | Deck mounting interface | Lubrication points | Project-specified surface protection

Keuntungan Drive, Storage & Quality

• Konstruksi drum tunggal Tipe A membuat pengaturan lebih kompak daripada versi drum ganda Tipe As sambil mempertahankan penggulung bertenaga dan operasi cadangan manual.
• Penggerak dua kecepatan menyediakan kecepatan penanganan tali yang tinggi dan rendah yang terpisah, yang lebih berguna untuk operasi penyimpanan daripada memperlakukan gulungan sebagai lipit kecepatan konstan.
• Dimensi drum A26 dan A32 disesuaikan dengan diameter dan kapasitas tali yang berbeda; ini menghindari penggunaan satu drum generik untuk ukuran tali yang sangat berbeda.
• Pengolesan poros dan bantalan harus dipertahankan sesuai dengan jadwal layanan untuk mengurangi gesekan dan menjaga rotasi gulungan yang lancar.
• Tepi kontak tali dan permukaan drum harus bebas dari benjolan dan proyeksi tajam yang dapat merusak untaian kawat selama penggulung dan penyimpanan.
• Untuk konstruksi baja ringan, Sa 21⁄2 blasting dan anti korosi epoxy coating dapat ditentukan sesuai dengan persyaratan lukisan wadah;sistem pelapis akhir dan ketebalan film kering harus dikonfirmasi.
• Konstruksi stainless steel atau selesai dipoles dapat dibahas jika diperlukan, tetapi yang tepat stainless grade, prosedur las, antarmuka galvanik,dan akhir permukaan harus dikonfirmasi sebelum penawaran.
• Pemeriksaan dapat mencakup dimensi, rotasi di kedua arah, operasi kecepatan tinggi / rendah, cadangan manual, fungsi kopling / keterlibatan, darurat berhenti,pemeriksaan pelumasan dan pelapis sesuai dengan ruang lingkup proyek yang disetujui.

Atribut khusus

Standar: CB* 3048-1983 → penggerak baja kawat tali gulungan referensi standar untuk jenis A single-drum halaman.

Tipe: Tipe A → konfigurasi listrik drum tunggal; jangan bingung dengan konfigurasi drum ganda Tipe A atau tipe B dengan tali yang lebih besar.

Model: A26 / A32 → pilih berdasarkan diameter tali maksimum dan kebutuhan penyimpanan.

Diameter tali kawat: 26 / 32 mm maksimum → konstruksi tali kawat yang sebenarnya dan diameter luar harus dikonfirmasi.

Panjang penyimpanan: 220 / 210 m → kapasitas standar untuk A26 / A32 masing-masing.

Motor: JZ2-H-23-4/12, 4,3 / 1,7 kW → dua kecepatan motor laut referensi dari data standar.

Kecepatan motor: 1350 / 410 rpm → menggerakkan kecepatan tinggi / rendah lilitan tali melalui rasio 44 pengurangan.

Backup manual: Operasi pegangan worm gear → memungkinkan operasi penyimpanan / pembayaran ketika listrik tidak tersedia.

Pemasangan: Dipasang di dek → pondasi, tali dan ruang operasi mengikuti pengaturan kapal.

Persyaratan sertifikat: Tersedia sesuai dengan ruang lingkup proyek → produsen, bahan atau kelas inspeksi dokumentasi harus dikonfirmasi sebelum penawaran.

Cara Kerjanya

Operator selects winding or payout direction → Two-speed electric motor drives the worm-gear reducer → Reducer rotates the single storage drum → Steel wire rope is wound onto or paid out from the drum → Low-speed mode supports more controlled final handling → If electrical power is unavailable, pengaturan pegangan manual / kopling yang disetujui dapat memutar gulungan melalui pengurang

Aplikasi

Ship deck steel wire rope storage | Merchant vessels | Workboats | Engineering vessels | Spare / service wire rope management | Newbuilding projects | Replacement of CB 3048 Type A electric steel wire rope reels | Marine projects requiring powered storage without towing or warping duty

Sertifikasi & Keuntungan

Sertifikat pembuat, dokumentasi material, catatan inspeksi, dan inspeksi oleh perusahaan klasifikasi dapat diatur sesuai dengan persyaratan proyek dan ruang lingkup inspeksi yang disetujui.Data produk standar tidak harus ditafsirkan dalam arti bahwa semua sertifikat kelas disediakan secara default.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Tes Pembuat.

Gambar & Foto

FAQ

T1: Dapatkah gulungan tali kawat baja listrik ini digunakan sebagai derek penarik, perekat, menarik, atau angkat?

A1: No CB* 3048-1983 mengidentifikasi sebagai tali kawat baja yang menerima, membayar, dan menyimpan gulungan dan secara khusus menyatakan bahwa itu tidak untuk penarik kapal atau penyimpangan.Tidak ada SWL atau kapasitas tarik nominal yang harus ditugaskan tanpa desain derek rekayasa yang terpisah.

T2: Apa perbedaan utama antara A26 dan A32?

A2: A26 untuk tali kawat hingga 26 mm dengan penyimpanan standar 220 m dan kecepatan tali 56 / 17 m / min. A32 menerima tali kawat hingga 32 mm dengan penyimpanan 210 m dan kecepatan tali 60 / 18 m / min.A32 juga lebih besar dan lebih berat.

T3: Apakah CB 3048 Type A sama dengan CB/T 3468-1992 Type A steel wire rope reel?

A3: Tidak. Mereka adalah standar yang terpisah dan tidak boleh dicampur. CB 3048-1983 mencakup gulungan bertenaga yang dijelaskan di halaman ini,sementara CB/T 3468-1992 adalah standar kabel baja kelautan yang berbeda dengan data dan dimensi model yang berbeda.
