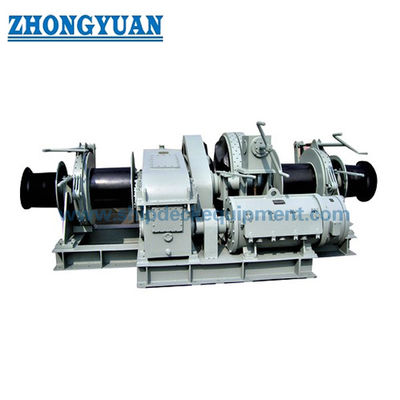

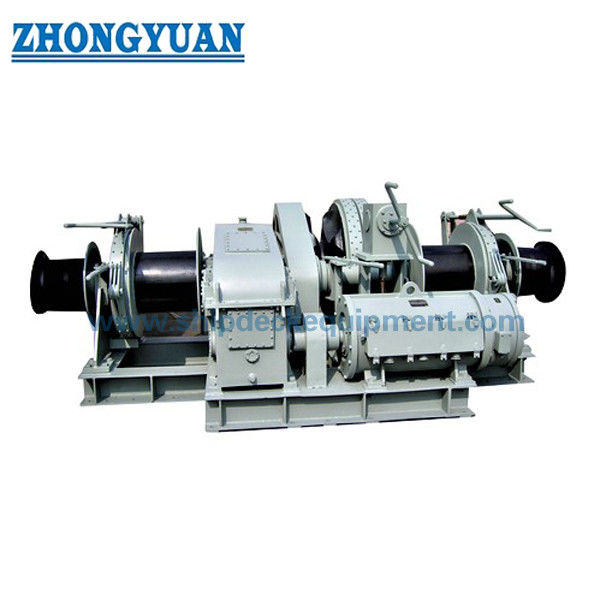

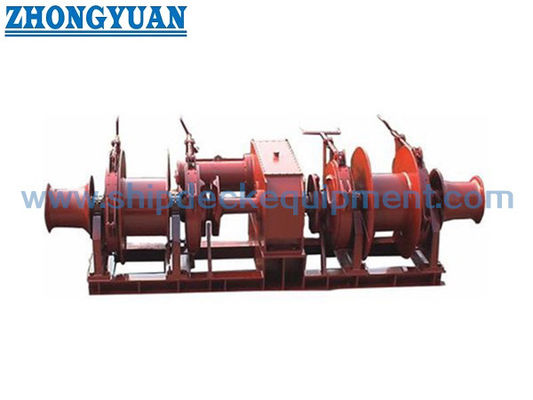

12.5–114mm Electric Anchor Windlass dengan Drum Ganda & Warping Head | Sistem Penanganan Jangkar Laut
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan Marine Equipment |
| Sertifikasi: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Nomor model: | Standar dan disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | As per quotation |
| Kemasan rincian: | Pallet atau disesuaikan |
| Waktu pengiriman: | Sesuai penawaran |
| Syarat-syarat pembayaran: | TT, L/C |
| Menyediakan kemampuan: | Memenuhi kebutuhan klien |
|
Informasi Detail |
|||
| Diameter rantai jangkar: | Φ32MM | Beban tarik berperingkat: | 43.5kn |
|---|---|---|---|
| Kecepatan Kerja: | 9m/mnt | Beban berlabuh: | 30KN |
| Beban pendukung: | 261kn | Tenaga motorik: | 16/16/11kw |
| Kecepatan: | 9m/mnt | Nomor gipsi: | Dobel |
| Catu daya: | AC fase tunggal 110V, 220V, 240V; AC tiga fase 220V, 380V, 440V, 660V | ||
| Menyoroti: | baja 9m / mnt mesin kerek jangkar listrik,mesin kerek jangkar listrik 9m / mnt,mesin kerek listrik CCS untuk kapal |
||
Deskripsi Produk
12.5 ∙ 114mm Electric Anchor Windlass dengan Double Drum & Warping Head.
Ringkasan Produk
Sistem windlass jangkar listrik terutama dirancang untuk operasi penanganan rantai jangkar di kapal laut.
Ini mengintegrasikan roda Gypsy untuk kontrol rantai jangkar dan kepala drum / warping untuk operasi tali perekat tambahan.
Sistem ini memastikan penggantungan yang aman melalui pengendalian mengangkat, menurunkan, dan pengereman rantai jangkar.
Sistem ini terutama dirancang untuk penanganan rantai jangkar, dengan kemampuan berlabuh bantu melalui drum dan kepala penyimpangan.
Spesifikasi Cepat
• Ukuran Rantai Anchor: 12,5 ∼ 114 mm
• Anchor Chain Pull: 5,9 ∼ 617 kN
• Beban Pengendalian Rem: 30 ‰ 4228 kN
• Kecepatan rantai: 9 m/menit
• Tarik Kepala Warping: 5 ∼ 350 kN
• Kekuatan motor: 3 ‰ 200 kW
• Jenis Penggerak: Listrik
• Konfigurasi: Gypsy tunggal + drum ganda + kepala penyimpangan
• Kelas Rantai: U2 / U3
• Kontrol: Lokal / Jauh
Parameter Teknis Utama
| Rantai (mm) | Chain Pull (kN) | Beban rem (kN) | Kecepatan (m/menit) | Warping Pull (kN) | Kekuatan motor (kW) |
| 12.5 | 5.9 | 30 | 9 | 5 | 3 |
| 19 | 15.3 | 95 | 9 | 10 | 7.5 |
| 26 | 28.7 | 175 | 9 | 20 | 11 |
| 32 | 43.5 | 261 | 9 | 30 | 22 |
| 40 | 68.0 | 402 | 9 | 40 | 30 |
| 50 | 106.3 | 617 | 9 | 50 | 45 |
| 60 | 153.0 | 870 | 9 | 80 | 45 |
| 70 | 208.3 | 1160 | 9 | 100 | 75 |
| 90 | 384.8 | 2629 | 9 | 150 | 120 |
| 114 | 617.3 | 4228 | 9 | 350 | 200 |
Panduan Pemilihan
Step 1 – Select Chain Size | Step 2 – Match Anchor Chain Pull | Step 3 – Confirm Brake Holding Load | Step 4 – Select Warping Pull | Step 5 – Confirm Drive Type | Step 6 – Select Configuration | Step 7 – Installation Layout
Struktur & Komponen
Struktur & komponen:Motor listrik. Gearbox. Roda Gypsy (pengendalian rantai). Drum ganda (pengendalian tali). Kepala bengkok. Sistem rem. Sistem kopling. Stop rantai. Panel kontrol. Bingkai dasar.
Atribut khusus
Ukuran Rantai. Tarik Rantai. Beban Rem. Tarik Warping. Jenis Drive. Konfigurasi. Kontrol.
Panduan Konfigurasi & Pencarian Khusus
Ukuran Rantai. Tingkat Rantai. Tarik. Beban Rem. Persyaratan Penyimpangan. Sistem Kontrol. Persyaratan Pemasangan.
Cara Kerjanya
Motor listrik menggerakkan gearbox untuk memutar roda Gypsy untuk penanganan rantai jangkar.
Anchor diangkat atau diturunkan melalui gypsy, sementara sistem rem dan kopling memastikan operasi yang aman.
Drum dan kepala penyimpangan memberikan fungsi penanganan tali bantu.
Aplikasi
Operasi penanganan jangkar. Sistem jangkar kapal. Kapal komersial. Kapal lepas pantai. Kapal angkatan laut dan patroli.
Sertifikasi & Keuntungan
Sertifikasi: CCS ABS DNV BV LR NK RINA
Keuntungan: Desain penanganan rantai khusus. Kapasitas pengereman tinggi. Dukungan berlabuh terintegrasi. Tata letak hemat ruang. Kinerja laut yang handal.
Gambar & Foto
• Gambar pengaturan umum
• Gambar sistem Gypsy dan rantai
• Tata letak instalasi
• Foto produk
Informasi Pemesanan
• MOQ: 1 unit
• Pengiriman: Berdasarkan proyek
• Disesuaikan: Tersedia
FAQ
T1: Apa fungsi utamanya?
A: Penanganan rantai jangkar menggunakan sistem Gypsy.
P2: Bisakah ia menangani tali?
A: Ya, melalui drum dan kepala warping.
T3: Jenis rantai apa yang didukung?
A: Rantai standar U2 dan U3.
