150–450mm Tipe Tertutup 3 Roller Fairlead | JIS F2014 DF DS Casting Steel Shipside Fairlead untuk Tambat
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan Marine Equipmen |
| Sertifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Nomor model: | Standar Atau Disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Based on quotation |
| Kemasan rincian: | Ekspor palet standar atau kemasan khusus |
| Waktu pengiriman: | Berdasarkan kebutuhan proyek |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | Produksi yang disesuaikan berdasarkan kebutuhan proyek |
|
Informasi Detail |
|||
| Standar Teknis: | JIS F 2014-1987 | Jenis: | JENIS TERTUTUP DF&DS |
|---|---|---|---|
| Diameter rol: | 150~450mm | Nomor rol: | 3 Rol |
| Berat rol: | 53,8~650kg | Bahan: | Baja Ringan, Baja C-Mn, Baja Tahan Karat, Baja Tuang, Besi Cor Nodular |
| Perawatan Permukaan: | Sandblasting ke S2.5 + satu lapisan primer toko epoksi, galvanis, dipoles, perlakuan permukaan yang | Sertifikat Klasifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, dll. |
| Menyoroti: | Jenis tertutup kapal Fairlead,3 Roller Di Belakang Kapal,JIS F 2014 Pelayaran di Kapal |
||
Deskripsi Produk

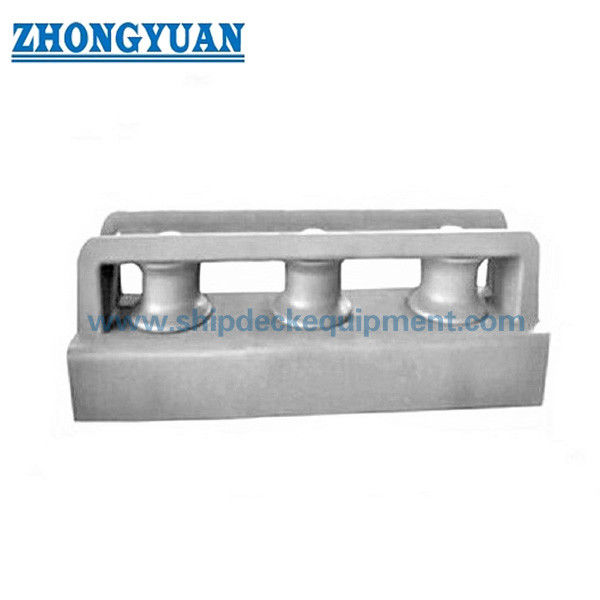

150–450mm Tipe Tertutup 3 Roller Fairlead | JIS F2014 DF DS Casting Steel Shipside Fairlead untuk Tambat
Ikhtisar Produk
JIS F2014 DF/DS tipe tertutup 3 roller fairlead dirancang untuk pemandu tali tambat yang terkontrol di posisi dek sisi kapal.
Strukturnya terdiri dari tiga roller yang tertutup dalam rangka pelat atas, memastikan jalur tali yang terdefinisi dan mencegah tali keluar saat diberi beban.
Dibandingkan dengan fairlead tipe terbuka, desain tipe tertutup memberikan kontrol tali yang lebih baik, membuatnya cocok untuk tambat garis lurus dan tata letak dek yang sempit.
Spesifikasi Cepat
Diameter Roller: 150–450 mm → Menentukan kompatibilitas tali
Pertimbangan Beban: Harus dipilih berdasarkan beban putus tali → Memastikan operasi yang aman dalam kondisi kerja
Tipe Struktur: Tipe tertutup → Jalur tali terkontrol
Konfigurasi Roller: 3 roller → Distribusi beban
Standar: JIS F2014-1987
Bahan: Baja cor / Baja C-Mn
Permukaan: Sa2.5 + lapisan epoksi
Aplikasi: Tambat sisi kapal
Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pabrikan
Parameter Teknis Utama
Catatan: Untuk pemilihan berdasarkan beban atau pencocokan SWL, silakan hubungi kami untuk dukungan teknis.
| Nominal Dia. |
Roller | Bushing | ||||||||||||||
| D | D1 | D2 | H | h | h1 | h2 | Min. t |
r | r1 | r2 | t8 | t9 | D3 | h1 | t1 | |
| 150 | 150 | 240 | 220 | 160 | 58 | 50 | 5 | 10 | 45 | 20 | 17 | 18 | 10 | 61 | 50 | 8 |
| 200 | 200 | 310 | 280 | 190 | 67 | 60 | 6 | 10 | 55 | 24 | 21 | 20 | I0 | 76 | 60 | 8.5 |
| 250 | 250 | 380 | 340 | 220 | 72 | 70 | 6 | 10 | 65 | 28 | 25 | 25 | 10 | 87 | 70 | 9 |
| 300 | 300 | 440 | 400 | 240 | 86 | 75 | 7 | 12 | 75 | 32 | 28 | 30 | 12 | 102 | 75 | 9.5 |
| 350 | 350 | 500 | 455 | 260 | 95 | 80 | 8 | 16 | 85 | 36 | 30 | 32 | 16 | 117 | 80 | 10 |
| 400 | 400 | 560 | 520 | 280 | 105 | 85 | 8 | 19 | 90 | 40 | 40 | 35 | 19 | 128 | 85 | 10.S |
| 450 | 450 | 620 | 580 | 290 | 105 | 90 | 8 | 19 | 90 | 45 | 45 | 35 | 19 | 141 | 90 | 10.5 |
| Nominal Dia. |
Ring | Pin | Dudukan & Penyangga | |||||||||||||
| D5 | D6 | t.2 | d | d 1 | t3 | l | l1 | l2 | l3 | H1 | H2 | H3 | L | L1 | L2 | |
| 150 | 10 0 | 62 | 7 | 60 | 70 | 10 | 217 | 46 | 101 | 10 | 167 | 2 | 190 | 200 | 75 | 50 |
| 200 | 120 | 77 | 8 | 75 | 90 | 10 | 263 | 55 | 125 | 15 | 197 | 2 | 230 | 230 | 75 | 50 |
| 250 | 140 | 87 | 9 | 85 | 105 | 12 | 295 | 60 | 145 | 20 | 229 | 3 | 265 | 270 | 100 | 75 |
| 300 | 180 | 102 | 10 | 100 | 125 | 14 | 331 | 65 | 160 | 25 | 249 | 3 | 320 | 300 | 100 | 75 |
| 350 | 220 | 117 | 11 | 115 | 140 | 16 | 351 | 65 | 175 | 25 | 269 | 3 | 350 | 350 | no | 90 |
| 400 | 260 | 128 | 12 | 1 25 | 155 | 18 | 381 | 70 | 190 | 30 | 291 | 4 | 380 | 400 | 110 | 90 |
| 450 | 280 | 141 | 12 | 138 | 170 | 20 | 410 | 75 | 190 | 30 | 300 | 4 | 410 | 450 | 125 | 100 |
| Nominal Dia. |
Dudukan & Penyangga | Sekrup Set untuk Bush | Potongan Pemeriksaan | |||||||||||||
| L3 | D7 | D8 | B | t4 | t5 | r5 | r6 | W1 | W2 | Baut Nominal Dia. |
Baut Panjang |
No. | a | b | C | |
| 150 | 75 | 100 | 62 | 220 | 10 | 8 | 70 | 40 | 8 | 7 | M6 | 12 | 4 | 25 | 45 | 24 |
| 200 | 75 | 120 | 77 | 280 | 14 | 10 | 70 | 40 | 10 | 8 | M6 | 12 | 4 | 28 | 62 | 38 |
| 250 | 100 | 140 | 87 | 340 | 14 | 10 | 80 | 40 | 10 | 8 | MS | 20 | 4 | 35 | 85 | 50 |
| 300 | 100 | 180 | 102 | 400 | 18 | 14 | 80 | 60 | 13 | 10 | M8 | 20 | 4 | 40 | 95 | 60 |
| 350 | 125 | 220 | 174 | 450 | 18 | 14 | 90 | 60 | 13 | 10 | MS | 20 | 4 | 46 | 105 | 70 |
| 400 | 125 | 260 | 128 | 520 | 20 | 16 | 100 | 60 | 14 | 12 | MS | 20 | 4 | 55 | 125 | 80 |
| 450 | 150 | 280 | 141 | 580 | 25 | 16 | 110 | 70 | 14 | 12 | MS | 20 | 4 | 65 | 135 | 90 |
Panduan Pemilihan
Perlu bantuan memilih ukuran dan kapasitas beban fairlead yang tepat? Hubungi kami untuk dukungan teknik.
Langkah 1 – Pilih diameter roller
Langkah 2 – Konfirmasi jenis tali
Langkah 3 – Konfirmasi beban putus tali → Pastikan ukuran fairlead sesuai dengan kapasitas tali
Langkah 4 – Konfirmasi pemasangan
Langkah 5 – Konfirmasi sertifikasi
Langkah 6 – Konfirmasi jalur tali (terkontrol)
Struktur
Rangka Pelat Atas | 3 Roller | Poros Pin | Bantalan Bush | Pelat Samping
Tipe Tertutup vs Tipe Terbuka
Tipe tertutup → Dengan pelat atas, jalur tali terkontrol.
Tipe terbuka → Tanpa pelat atas, masuknya tali fleksibel.
Atribut Kustom
Struktur tertutup → Mencegah tali keluar
Tiga roller → Distribusi beban
Baja cor → Tahan lama
Panduan Permintaan
Harap berikan diameter tali, jenis tali, posisi pemasangan, dan persyaratan sertifikasi.
Perlu dukungan pencocokan SWL atau beban? Tim teknik kami dapat membantu pemilihan yang tepat.
Cara Kerja
Tali melewati roller tertutup memastikan arah yang terkontrol.
Aplikasi
Tambat kapal | Pemandu sisi kapal
Sertifikasi & Keunggulan
Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pabrikan
Gambar & Foto
Gambar susunan umum dan foto produk tersedia
Pemesanan
MOQ: 1 Unit | Pengiriman: 30–60 hari
FAQ
Q1: Apa itu tipe tertutup?
A: Dengan pelat atas.
Q2: Kapan digunakan?
A: Pemandu tali lurus.
Q3: Perbedaan?
A: Tertutup mengontrol tali, terbuka fleksibel.
Q4: Bagaimana mempertimbangkan beban untuk fairlead tipe tertutup?
A: Fairlead harus dipilih berdasarkan diameter tali dan beban putus yang sesuai. Struktur dirancang untuk memandu dan mengontrol tali dengan aman dalam kondisi beban yang ditentukan.
