Listrik Anchor Windlass & Mooring Winch dengan Single Gypsy Double Drum
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan |
| Sertifikasi: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Nomor model: | Standar dan disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | As per quotation |
| Kemasan rincian: | Pallet atau disesuaikan |
| Waktu pengiriman: | Sesuai penawaran |
| Syarat-syarat pembayaran: | TT, L/C, dll. |
| Menyediakan kemampuan: | Memenuhi kebutuhan klien |
|
Informasi Detail |
|||
| Diameter rantai jangkar: | Φ32MM | Beban tarik berperingkat: | 43.5kn |
|---|---|---|---|
| Kecepatan kerja: | 9 m/mnt | Beban berlabuh: | 30KN |
| Beban pendukung: | 261kn | Kekuatan motor: | 16/16/11kw |
| Kecepatan: | 9 m/mnt | Nomor gipsi: | Ganda |
| Sumber daya listrik: | AC fase tunggal 110V, 220V, 240V; AC tiga fase 220V, 380V, 440V, 660V | ||
| Menyoroti: | baja 9m / mnt mesin kerek jangkar listrik,mesin kerek jangkar listrik 9m / mnt,mesin kerek listrik CCS untuk kapal |
||
Deskripsi Produk
Electric Anchor Windlass & Mooring Winch denganSingle Gypsy Double Drum
Deskripsi:
Electric Anchor Windlass & Mooring Winch dengan Single Gypsy Double Drum, sistem kinerja tinggi ini adalah komponen penting untuk operasi berlabuh dan berlabuh kapal.Kami mengkhususkan diri dalam pembuatan windlasses jangkar listrik yang dapat disesuaikan dan winches berlabuh, kompatibel dengan semua ukuran standar rantai jangkar dan tali penghubung. konfigurasi termasuk jumlah Gypsy dan drum dapat disesuaikan untuk memenuhi kebutuhan pengguna akhir.
Spesifikasi teknis utama:
Bahan: Baja Ringan, Casting
Daya: Listrik
Sertifikat Klasifikasi:CCS, NK, BV, ABS, DNV, LR, KR, BKI, IRS, RS, dll.
Dibangun sesuai dengan Aturan Klasifikasi untuk kapal laut.
Φ32 Single Gypsy Double Drum Electric Windlass
Parameter teknis:
1Diameter rantai jangkar: Φ32mm
2. Nominal beban tarik: 43.5kN
3Kecepatan kerja: 9m/menit
4. beban berlabuh: 30kN
5. beban dukungan: 261kN
6Kekuatan motor: 16/16/11KW
7Kecepatan: 9m/menit
8Nomor Gypsy: Tunggal
9Waktu pengiriman: 90 hari
10. Periode garansi: satu tahun setelah pengiriman
11. Warna: pelanggan ditentukan
12Sumber daya: AC fase tunggal 110V, 220V, 240V
AC tiga fase 220V, 380V, 440V, 660V
13Komposisi: Terutama terdiri dari dasar, rangka dinding, roda gigi jangkar ganda, kopling ganda, rem ganda, drum kabel pasangan berpusing, reduktor, kotak kontrol listrik, master controller,rem jangkar ganda, roller ganda, dll.
Tujuan:
Produk ini dipasang di dek utama kapal penegak hukum resmi dan bagian depan dan buritan kapal.dan kabel diperketat atau berlabuh saat kapal berhentiIni adalah peralatan keselamatan untuk kapal.
Peringatan untuk pemasangan dan pemeliharaan:
1Kami dengan tulus mengundang pemilik kapal untuk memeriksa seluruh proses dan kinerja windlass secara pribadi.Setelah windlass dikonfirmasi memenuhi syarat, akan dikemas dan dikirim. operator harus menguasai semuanya!
2Pemasangan windlass pada kapal harus memastikan bahwa sudut pengelupasan antara rantai jangkar dan roda gigi adalah 117-120 derajat.
3Kualitas layanan memenangkan kepuasan pengguna, dan harus dipasang dan memenuhi syarat oleh para profesional.
4Harus dipastikan bahwa ketiga mata (silinder rantai, rem rantai, dan roda gigi) berada dalam garis ketika rantai jangkar ditarik keluar.
5Mesin, lambung, dan tenaga listrik harus dioperasikan sesuai instruksi!Windlass harus dapat bekerja terus menerus selama 30 menit di bawah tegangan nominal dan kecepatan nominal, dan harus dapat bekerja terus menerus selama 2 menit di bawah pengaruh tegangan kelebihan beban yang tidak kurang dari 1,5 kali tegangan nominal;Windlass juga harus dilengkapi dengan perangkat perlindungan kelebihan beban, yang bisa diputar saat kelebihan beban.
6Melakukan pelatihan teknis untuk operator sesuai dengan persyaratan dari galangan kapal dan pemilik kapal!
7Ini harus dapat berputar ke bawah dan ke bawah dan stabil dan cepat selama operasi.
Parameter teknis utama:
| Rantai Dia (mm) |
Beban kerja ((KN) | Menjaga Beban (KN) |
Kecepatan (m/menit) | Beban penyimpangan (KN) | Kekuatan motor (KN) |
| 12.5 | 5. 9 | 30 | 9 | 5 | 3/ 1. 2 |
| 14 | 8.3 | 51 | 9 | 8 | 5.5 |
| 16 | 10. 9 | 67 | 9 | 8 |  5.5 |
| 17.5 | 13 | 80 | 9 | 8 | 5.5 |
| 19 | 15. 3 | 95 | 9 | 10 | 7.5 |
| 20.5 | 17.9 | 110 | 9 | 10 | 7.5 |
| 22 | 20. 6 | 126 | 9 | 10 | 7.5 |
| 24 | 24. 5 | 149 | 9 | 20 | 11 |
| 26 | 28. 7 | 175 | 9 | 20 | 11 |
| 28 | 33. 3 | 202 | 9 | 30 | 15 |
| 30 | 38. 3 | 231 | 9 | 30 | 15 |
| 32 | 43.5 | 261 | 9 | 30 | 22 |
| 34 | 49. 1 | 294 | 9 | 30 | 22 |
| 36 | 55. 1 | 329 | 9 | 30 | 22 |
| 38 | 61. 4 | 365 | 9 | 40 | 30 |
| 40 | 68 | 402 | 9 | 40 | 30 |
| 42 | 75 | 442 | 9 | 40 | 30 |
| 44 | 82. 3 | 483 | 9 | 50 | 37 |
| 46 | 89.9 | 526 | 9 | 50 | 37 |
| 48 | 97.9 | 570 | 9 | 50 | 37 |
| 50 | 106.3 | 617 | 9 | 50 | 45 |
| 52/ 54 | 114. 9/ 123. 9 | 664/ 713 | 9 | 50 | 45 |
| 56/ 58/ 60 | 133. 3/ 143/ 153 | 764/ 816/ 870 | 9 | 60 | 45 |
| 62/ 64 | 163. 4/ 174. 1 | 925/ 982 | 9 | 80 | 55 |
| 66/ 68 | 185. 1/ 196. 5 | 1040/ 1098 | 9 | 100 | 75 |
| 70/7 3 | 208. 3/ 226. 5 | 1160/ 1254 | 9 | 100 | 75 |
| 76/7 8 | 245. 5/ 258. 6 | 1350/ 1416 | 9 | 125 | 90 |
| 81/ 84 | 311. 7/ 335. 2 | 2171/ 2320 | 9 | 140 | 110 |
| 87/ 90 | 359. 5/ 384.8 | 2473/ 2629 | 9 | 150 | 120 |
| 92-95 | 402/ 428. 7 | 2735/ 2898 | 9 | 200 | 130 |
| 97/ 100 | 446. 9/ 475 | 2995/ 3162 | 9 | 250 | 150 |
| 105/ 107 | 523. 7/ 543. 8 | 3612/ 3750 | 9 | 300 | 180 |
| 112/ 114 | 595. 8/ 617. 3 | 4109/ 4228 | 9 | 350 | 200 |
|
Dia. dari rantai |
Bekerja Beban (KN) |
Overload kekuatan tarik (KN) |
Holding Beban (KN) |
Nominal Kecepatan (m/menit) |
Beban warping (KN) |
Kekuatan motor (KW) |
|||
| AM2 | AM3 | AM2 | AM3 | AM2 | AM3 | ||||
| 17.5 | 13.0 | 14.6 | 19.5 | 21.9 | 80 | 115 | 9 | 8 | |
| 19 | 15.3 | 17.2 | 23.0 | 25.8 | 95 | 135 | 9 | 10 | |
| 20 | 17.9 | 20.0 | 26.9 | 30.3 | 110 | 157 | 9 | 10 | |
| 22 | 20.6 | 23.0 | 30.9 | 34.5 | 126 | 180 | 9 | 15 | |
| 24 | 24.5 | 27.4 | 36.8 | 41.1 | 149 | 214 | 9 | 20 | |
| 26 | 28.7 | 32.1 | 43.1 | 48.2 | 175 | 250 | 9 | 20 | |
| 28 | 33.3 | 37.2 | 50.0 | 55.8 | 202 | 289 | 9 | 20 | |
| 30 | 38.3 | 42.8 | 57.5 | 64.2 | 231 | 330 | 9 | 30 | |
| 32 | 43.5 | 48.6 | 65.3 | 72.9 | 261 | 374 | 9 | 30 | |
| 34 | 49.1 | 54.9 | 73.7 | 82.4 | 294 | 421 | 9 | 30 | |
| 36 | 55.1 | 61.6 | 82.7 | 92.4 | 329 | 470 | 9 | 30 | |
| 38 | 61.4 | 689 | 92.1 | 103.4 | 365 | 522 | 9 | 40 | |
| 40 | 68.0 | 76.0 | 102.0 | 114.0 | 402 | 576 | 9 | 40 | |
| 42 | 75.0 | 838 | 112.5 | 125.7 | 442 | 632 | 9 | 50 | |
| 44 | 82.3 | 92.0 | 123.5 | 138.0 | 483 | 691 | 9 | 50 | |
| 46 | 89.9 | 100.5 | 134.9 | 150.8 | 526 | 753 | 9 | 50 | |
| 48 | 97.9 | 109.4 | 146.9 | 164.1 | 570 | 816 | 9 | 50 | |
| 50 | 1063 | 118.8 | 159.5 | 178.2 | 617 | 882 | 9 | 50 | |
| 52 | 114.9 | 128.4 | 172.4 | 192.6 | 664 | 950 | 9 | 80 | |
| 54 | 123.9 | 138.4 | 185.9 | 207.8 | 713 | 1021 | 9 | 80 | |
| 56 | 133.3 | 149.0 | 200.0 | 223.5 | 764 | 1093 | 9 | 80 | |
| 58 | 143.0 | 159.8 | 214.5 | 239.7 | 816 | 1168 | 9 | 80 | |
| 60 | 153.0 | 171.0 | 229.5 | 256.5 | 870 | 1245 | 9 | 80 | |
| 62 | 163.4 | 182.6 | 245.1 | 273.9 | 925 | 1324 | 9 | 100 | |
| 64 | 174.1 | 194.6 | 261.2 | 291.9 | 982 | 1405 | 9 | 100 | |
| 66 | 185.1 | 206.9 | 277.7 | 310.4 | 1040 | 1488 | 9 | 100 | |
| 68 | 196.5 | 219.6 | 294.8 | 329.4 | 1098 | 1573 | 9 | 100 | |
| 70 | 208.3 | 232.8 | 312.5 | 349.4 | 1160 | 1660 | 9 | 100 | |
| 73 | 226.5 | 253.1 | 339.8 | 379.7 | 1254 | 1794 | 9 | 125 | |
| 76 | 2455 | 274.4 | 368.3 | 411.6 | 1350 | 1932 | 9 | 125 | |
| 78 | 258.6 | 289.0 | 387.9 | 433.5 | 1416 | 2026 | 9 | 125 | |

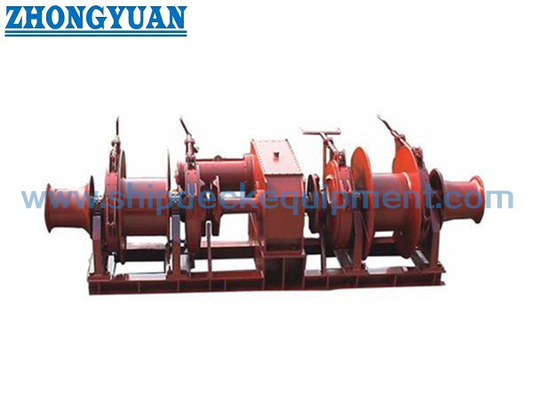

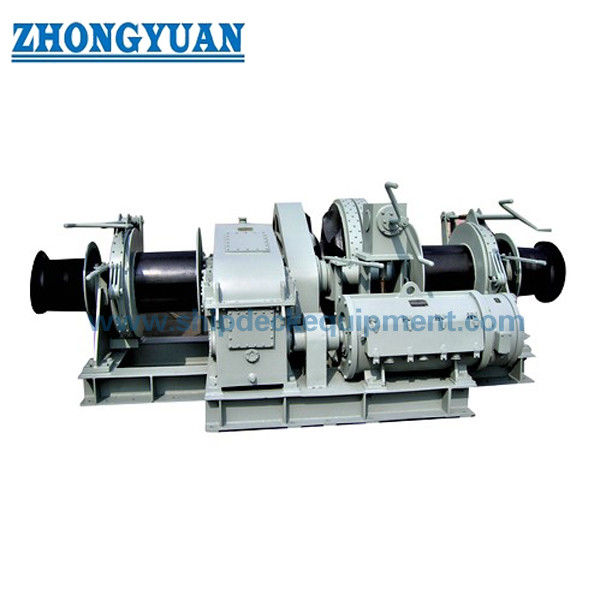

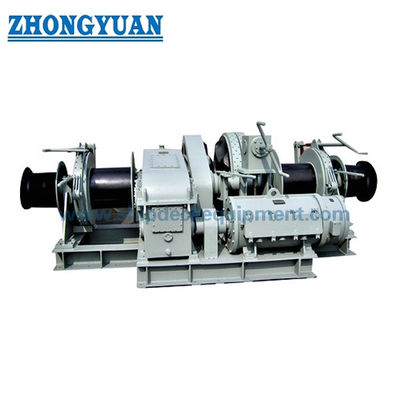

Gambar Single Gypsy Double Drum Electric Anchor Windlass Mooring Winch Peralatan Dek Kapal
