150–300 mm Bulwark-Mounted Round-Opening Cast Steel Mooring Chock | JIS F 2007-1976 Tipe B
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan Marine Equipmen |
| Sertifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Nomor model: | Standar Atau Disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Based on quotation |
| Kemasan rincian: | Ekspor palet standar atau kemasan khusus |
| Waktu pengiriman: | Berdasarkan kebutuhan proyek |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | Produksi yang disesuaikan berdasarkan kebutuhan proyek |
|
Informasi Detail |
|||
| Jenis: | Tipe B. | Bahan: | Casting C-Mn Steel, Casting Stainless Steel, juga dapat mensuplai baja khusus untuk pemecah es |
|---|---|---|---|
| Standar Teknis: | JIS F 2007-1976 | Berat: | 17,5-45,5kg |
| Perawatan Permukaan: | Sandblasting ke S2.5 + satu lapisan primer toko epoksi, galvanis, dipoles, perlakuan permukaan yang | Sertifikat Klasifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pembuat. |
| Menyoroti: | Bollard terpasang mooring chock JIS F 2007,Chock baja cor bukaan bulat,Panduan tali tambat kapal tipe JIS B |
||
Deskripsi Produk
150–300 mm Bulwark-Mounted Round-Opening Cast Steel Mooring Chock | JIS F 2007-1976 Tipe B
Ringkasan Produk
Chock tambatan tipe B JIS F 2007 yang terpasang di bulwark adalah pemandu tali baja cor dengan bukaan bulat. Chock ini dipasang pada bulwark kapal untuk memandu tali tambat melalui bukaan melingkar yang ringkas dan memberikan radius kontak yang halus untuk kontrol arah tali.
Dibandingkan dengan Tipe A, Tipe B memiliki rentang ukuran yang lebih pendek dari 150 hingga 300 dan jalur tali bulat yang lebih ringkas. Chock ini cocok untuk posisi tambat bulwark kecil dan menengah di mana gambar kapal memerlukan bukaan melingkar daripada bukaan oval panjang.
Spesifikasi Cepat
• Tipe: Bukaan bulat Tipe B JIS F 2007 → pemandu tali melingkar ringkas untuk posisi tambat yang terpasang di bulwark.
• Rentang ukuran nominal: 150 hingga 300 → berfokus pada pengaturan tambat kecil dan menengah.
• Standar: JIS F 2007-1976 → referensi untuk dimensi dan penamaan Tipe B.
• Material standar: baja cor SC42 sesuai JIS G 5101 → baja cor C-Mn, baja tahan karat, atau baja khusus dapat didiskusikan.
• Massa terhitung: 17,5 hingga 45,5 kg → berguna untuk perkiraan penanganan, pengemasan, pemasangan, dan pengiriman.
• Perlakuan permukaan: peledakan Sa2.5 + primer toko epoksi untuk baja cor → pemolesan biasanya terbatas pada permukaan kontak baja tahan karat.
• Fokus manufaktur: radius kontak bukaan bulat, kekokohan coran, kontrol zona las, dan pengurangan risiko retak dinding tipis.
Parameter Teknis Utama
Dimensi halaman web utama untuk chock tambat Tipe B JIS F 2007. Dimensi dalam mm kecuali dinyatakan lain.
|
Ukuran Nominal |
L |
L1 |
L2 |
B |
C |
R3 |
T |
Jumlah Rusuk |
Kaki Las |
Massa Terhitung (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 150 | 318 | 288 | 144 | 42 | 72 | 12 | 4 | 5 | 17.5 |
| 200 | 200 | 380 | 346 | 155 | 44 | 78 | 12 | 4 | 5 | 23.5 |
| 250 | 250 | 450 | 414 | 169 | 52 | 85 | 15 | 4 | 6 | 37.5 |
| 300 | 300 | 510 | 470 | 179 | 55 | 90 | 15 | 4 | 6 | 45.5 |
Diameter tali referensi harus diperiksa terhadap pengaturan tambat kapal dan spesifikasi proyek.
|
Ukuran Nominal |
Dia. Tali Manila yang Berlaku (mm, referensi) |
Dia. Tali Kawat yang Berlaku (mm, referensi) |
|---|---|---|
| 150 | 45 | 18 (6x12) |
| 200 | 50 | 20 (6x12) |
| 250 | 60 | 22.4 (6x12) |
| 300 | 70 | 24 (6x24) |
Panduan Pemilihan & Permintaan
Langkah 1: Konfirmasikan bukaan bulat Tipe B JIS F 2007 dan ukuran nominal 150 hingga 300 sesuai dengan diameter tali dan gambar kapal.
Langkah 2: Konfirmasikan apakah tata letak bulwark memerlukan bukaan melingkar yang ringkas daripada bukaan oval Tipe A yang lebih panjang.
Langkah 3: Konfirmasikan struktur bulwark, kondisi pengelasan, dan penguatan di sekitarnya, terutama untuk area dinding tipis dan dekat las.
Langkah 4: Konfirmasikan persyaratan material: baja cor SC42, baja cor C-Mn, baja tahan karat, atau baja khusus.
Langkah 5: Konfirmasikan perlakuan permukaan, persyaratan pemolesan, cakupan sertifikat, penyaksian inspeksi, kuantitas, tujuan, dan waktu pengiriman.
Langkah 6: Berikan gambar pemasangan, gambar struktur bulwark, atau foto referensi jika tersedia.
Struktur
Bukaan tali bulat | Badan baja cor | Pengaturan las terpasang di bulwark | Radius kontak tali halus | Area sambungan las | Rusuk sesuai standar | Primer toko atau finishing baja tahan karat
Keunggulan Desain dan Kualitas
• Bukaan bulat menyediakan jalur tali ringkas di mana pengaturan bulwark memerlukan pemandu melingkar alih-alih bukaan Tipe A yang lebih panjang.
• Area kontak tali dibulatkan, dirapikan, dan dihaluskan setelah pengecoran untuk mengurangi kontak lokal yang tajam dan mendukung perlindungan tali.
• Kualitas pengecoran dikontrol dalam kriteria pengecoran laut yang diterima, dengan penekanan pada kinerja, kualitas pengelasan, dan penerimaan inspeksi.
• Zona dekat las 50 mm pada badan cor dikontrol dan dirapikan sesuai kebutuhan untuk mengurangi indikasi berbahaya di dekat antarmuka las.
• Karena Tipe B hanya disediakan dalam ukuran 150 hingga 300, kontrol ketebalan dinding dan antarmuka las sangat penting selama produksi dan pemasangan.
• Tinjauan kekuatan berbasis FEA dapat digunakan untuk memeriksa konsentrasi tegangan di sekitar bukaan bulat, rusuk, dan area pendukung las jika diperlukan.
Atribut Kustom
- Standar: JIS F 2007-1976 → gunakan ketika galangan kapal atau spesifikasi desain memerlukan dimensi pipa tambat / chock tambat standar JIS.
- Tipe: Bukaan bulat Tipe B → cocok untuk jalur tali melingkar ringkas melalui bulwark.
- Ukuran Nominal: 150 / 200 / 250 / 300 → pilih berdasarkan diameter tali, ruang bulwark yang tersedia, dan gambar kapal.
- Material: baja cor SC42 sebagai referensi standar → baja cor C-Mn, baja tahan karat, atau baja khusus dapat didiskusikan.
- Perlakuan Permukaan: peledakan Sa2.5 + primer toko epoksi → finishing poles terutama berlaku untuk permukaan kontak baja tahan karat jika ditentukan.
- Kontrol Zona Las: 50 mm di sekitar antarmuka las → dikontrol untuk mengurangi indikasi berbahaya yang memengaruhi kualitas pengelasan.
- Persyaratan Sertifikat: Sertifikat pembuat atau sertifikat kelas sesuai pesanan → inspeksi kelas harus dikonfirmasi sebelum penawaran.
Cara Kerja
Penyelarasan bukaan bulwark → Tali melewati chock bulat → Radius kontak halus memandu arah tali → Badan cor mentransfer gaya kontak lokal ke struktur bulwark yang dilas → Inspeksi dan pelapisan setelah pemasangan
Aplikasi
Kapal kecil | Kapal kerja | Kapal tunda | Tongkang | Kapal servis | Bukaan tali bulwark | Posisi tambat pelabuhan | Penggantian chock JIS F 2007 Tipe B
Sertifikasi & Keunggulan
Sertifikat dapat diatur sesuai persyaratan proyek, cakupan inspeksi, ketertelusuran material, dan prosedur persetujuan badan klasifikasi.
Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pembuat.

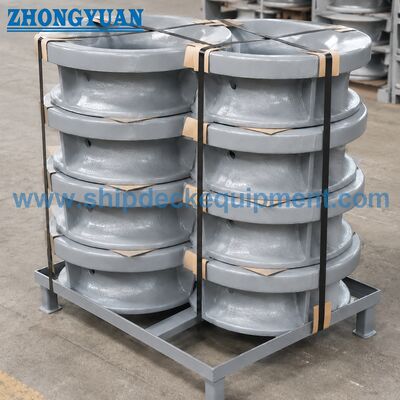

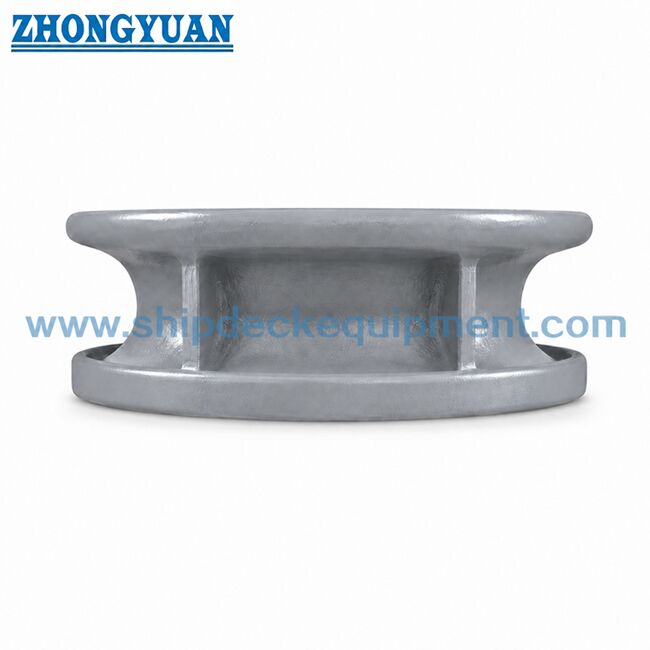

Gambar & Foto
FAQ
Q1: Apa perbedaan utama antara JIS F 2007 Tipe A dan Tipe B?
A1: Tipe A memiliki bukaan oval dan mencakup ukuran 150 hingga 500. Tipe B memiliki bukaan bulat dan mencakup ukuran 150 hingga 300. Pilihan tergantung pada jalur tali, pengaturan bukaan bulwark, dan gambar desain kapal.
Q2: Mengapa kontrol zona las penting untuk Tipe B ukuran 150 hingga 300?
A2: Ukuran Tipe B relatif ringkas dan mungkin memiliki bagian dinding yang lebih tipis di dekat antarmuka las. Pengecoran, perapian, dan persiapan zona las yang terkontrol membantu mengurangi risiko retak selama pengelasan di galangan kapal.
Q3: Informasi apa yang diperlukan sebelum penawaran untuk Tipe B?
A3: Konfirmasikan tipe, ukuran nominal, material, perlakuan permukaan, kuantitas, persyaratan sertifikat, gambar pemasangan, tujuan, dan waktu pengiriman. Cakupan inspeksi kelas harus dikonfirmasi sebelum penawaran.
