Rantai Tarik Tutup Klep 11 ′′ 30 mm untuk Sistem Penggerak Rantai TTS / MacGregor

Rantai Tarik Tutup Klep 11 ′′ 30 mm untuk Sistem Penggerak Rantai TTS / MacGregor

Ringkasan Produk

Rantai tarik penutup pintu gerbang ini adalah rantai pengoperasian tanpa stud las yang disediakan secara independen untuk sistem penutup pintu gerbang kargo yang dipilih.Ini mentransfer kekuatan pendorong antara roda rantai dan panel penutup pintu gerbang bergerak selama pembukaan dan penutupanProduk ini tersedia dalam diameter batang nominal dari 11 hingga 30 mm, termasuk beberapa varian A, B dan C link-geometri.

Tutup pintu gerbang TTS dan MacGregor telah disediakan dengan tata letak drive rantai yang berbeda, termasuk pengaturan rantai tunggal dan dua sisi.Sebuah rantai penggantian karena itu harus sesuai dengan pitch link asli, lebar link, geometry wheel-pocket, jumlah link total, koneksi akhir dan pengaturan peregangan – bukan hanya diameter nominal.produk ini harus disajikan sebagai produk yang kompatibel

pengganti yang diproduksi berdasarkan gambar yang disetujui atau sampel yang diverifikasi.

Spesifikasi Cepat

• Fungsi produk: Penutup pintu gerbang tarik / rantai operasi → mengirimkan gerak dalam sistem penutup pintu gerbang yang digerakkan rantai; bukan rantai pengangkat, penggantungan, jangkar atau pengaman kargo.
• Rentang ukuran nominal: 11 sampai 30 mm → termasuk varian 14A / 14B, 16A / 16B, 18A / 18B, 20A / 20B dan 22A / 22B / 22C.
• Konstruksi: Rantai las tanpa batang → geometri tautan harus sesuai dengan roda saku, jalur panduan dan koneksi terminal yang ada.
• Kisaran beban bukti: 57 sampai 399 kN → nilai uji penerimaan atau produksi dari tabel yang disediakan, bukan tarikan operasi yang diizinkan.
• Jangkauan beban pemecahan: 116 sampai 798 kN → nilai batas kegagalan; tidak boleh dipublikasikan sebagai SWL atau kapasitas operasi.
• Massa perkiraan: 2,39 sampai 18,22 kg/m → relevan dengan penanganan penggantian, total berat rantai, pencocokan pasangan dan inersia sistem penggerak.
• Bentuk pasokan: Jumlah tautan yang tepat, panjang potong, pasangan yang cocok, tautan penghubung dan perlengkapan terminal → dikonfirmasi dari gambar penutup pintu gerbang atau sampel yang ada.
• Perlindungan permukaan: Lapisan hitam, galvanisasi konvensional atau galvanisasi panas → dipilih hanya setelah mengkonfirmasi ukuran pas, kelas baja, pengelasan dan persyaratan pasca-pengolahan.

Parameter teknis utama

Data sumber direproduksi di bawah ini tanpa mengubah nilai apa pun secara diam-diam. Kolom lebar ditampilkan sebagai ?? Link Width Dimension?? karena sumber menggambarkan sebagai lebar luar,tapi beberapa nilai lebih kecil dari diameter batang nominalDasar pengukuran harus dikonfirmasi dari gambar rantai asli.

Identifikasi Penggantian & Kompatibilitas

Penggantian yang sukses dimulai dengan identifikasi peralatan, bukan dengan diameter rantai saja.Paket pertanyaan yang disukai adalah gambar asli TTS / MacGregor atau referensi suku cadang bersama dengan foto dan dimensi yang diukur dari tautan yang tidak dipakai.

Geometri Link & Drive Mencocokkan

• Diameter nominal saja tidak menentukan kompatibilitas. Varian A / B / C dengan diameter yang sama memiliki panjang, lebar dan massa tautan yang berbeda dan harus diperlakukan sebagai produk terpisah.
• Pitch penghubung harus sesuai dengan pitch roda saku sehingga beban ditransfer melalui area kontak yang dimaksudkan bukan di satu tepi penghubung.
• Lebar yang diverifikasi harus memberikan ruang kosong melalui panduan dan di sekitar kantong roda tanpa memungkinkan gerakan lateral yang berlebihan.
• Kejujuran, tikungan link dan konsistensi dimensi mempengaruhi bagaimana rantai masuk dan keluar dari roda penggerak; poin-poin ini harus dimasukkan dalam pemeriksaan dimensi.
• Untuk drive dua sisi, jumlah link yang cocok dan panjang total membantu menjaga keselarasan panel.

Produksi, Pengelasan & Pengolahan Panas

Rantai ini diproduksi sebagai produk open-link las.Pengolahan panas dan toleransi dimensi harus terkait dengan gambar rantai yang disetujui dan tabel beban yang diperlukan.

• Pemilihan bahan harus didasarkan pada tahan dan beban pecah yang diperlukan, kesuburan, ketahanan, paparan korosi dan proses galvanisasi.
• Jangkauan yang diberikan pengguna dari Q235 sampai CM690 terlalu luas untuk disajikan sebagai bergantian. Penunjukan kelas yang tepat, sifat kimia dan mekanik harus dikonfirmasi untuk setiap ukuran rantai.
• Profil las harus halus dan konsisten tanpa potongan lokal, tumpang tindih atau penguatan yang berlebihan yang dapat mengganggu keterlibatan roda.
• Pengolahan panas, bila ditentukan, harus dikontrol dan didokumentasikan karena mempengaruhi kekuatan, ketahanan, stabilitas dimensi dan kesesuaian pelapis.
• Setiap batch produksi harus mempertahankan daya trace antara panas material, lot manufaktur, sampel uji dan panjang rantai yang selesai.

Pengujian Bukti, Pemeriksaan & Dokumentasi

Pengujian bukti memastikan bahwa rantai yang sudah selesai menahan beban penerimaan yang disepakati tanpa deformasi permanen yang tidak dapat diterima.Verifikasi beban pemecahan biasanya dilakukan pada sampel yang representatif sesuai dengan rencana uji yang disepakati.

• Pemeriksaan dimensi: diameter batang, pitch, lebar, bentuk link, lurus, tikungan, panjang total dan dimensi koneksi akhir.
• Pemeriksaan visual dan las: kondisi permukaan, profil las, retakan, lingkaran, tepi tajam, kerusakan lapisan dan tanda identifikasi.
• Uji bukti beban: ruang lingkup, tingkat beban, persyaratan penyimpanan, set permanen dan kriteria penerimaan yang harus dikonfirmasi sebelum produksi.
• Uji pecah: frekuensi pengambilan sampel, persiapan benda uji dan beban pecah minimum harus disepakati dalam rencana pemeriksaan dan uji.
• Dokumen: sertifikat bahan, laporan dimensi, catatan uji bukti, laporan uji pecah, catatan pelapis dan sertifikat pembuat sesuai pesanan.

Perlindungan Permukaan & Layanan Kelautan

• Lapisan hitam cocok sebagai finishing pelindung dasar di mana pemeriksaan dan pemeliharaan teratur diharapkan.
• Galvanisasi konvensional atau panas dapat meningkatkan perlindungan korosi, tetapi ketebalan lapisan dapat mempengaruhi geometri tautan yang dikalibrasi dan pas roda saku.
• Untuk rantai yang lebih kuat atau diobati panas, proses galvanisasi dan pemeriksaan pasca-pengolahan harus disetujui untuk jalur baja dan pembuatan yang dipilih.
• Permukaan kontak harus tetap bebas dari penumpukan cat yang berat, zinc run, burrs dan endapan lainnya yang dapat mengganggu keterlibatan roda.
• Kemasan harus mencegah dampak link-to-link, kontaminasi garam dan kerusakan lapisan selama transportasi dan penyimpanan.

Cara Kerja Rantai di Sistem Penutup Celah

Hydraulic or electric drive rotates the chain wheel → Chain links engage the wheel pockets → Tension is transmitted through the connected chain run → The hatch panel moves along its rails or rolling path → Guides and tensioners control alignment → The panel reaches the open or closed position → Separate lifting, sistem penyegelan dan cleating mengamankan pintu

Pemasangan, Pemanfaatan & Pemeliharaan

• Periksa roda rantai, panduan, peregangan, titik pemasangan dan keselarasan drive sebelum memasang rantai pengganti; komponen drive yang usang dapat merusak rantai baru.
• Menginstal rantai dengan orientasi link yang ditentukan, jumlah link total, perlengkapan akhir dan ketegangan awal.
• Untuk penggerak berpasangan, verifikasi gerakan sinkronisasi dan ketegangan rantai yang disamakan melalui siklus pembukaan dan penutupan lengkap.
• Setelah mulai beroperasi, periksa kursi roda, kebisingan yang tidak normal, benturan, polesan lokal, memutar rantai, variasi tegangan dan keamanan koneksi akhir.
• Catat tanggal penggantian, identifikasi rantai, dimensi yang diukur dan dokumentasi pengujian dalam catatan pemeliharaan penutup lubang kapal.

Panduan Pemilihan & Inquiry

Langkah 1: Berikan nama kapal, nomor IMO jika tersedia, nomor lukis, pembuat penutup lukis, jenis peralatan dan nomor seri atau gambar TTS / MacGregor.

Langkah 2: Konfirmasi ukuran rantai dan varian, diameter bar, panjang pitch / dalam, definisi lebar, posisi las, orientasi link dan sampel atau foto dimensi yang tidak dipakai.

Langkah 3: Berikan ukuran saku roda rantai, jumlah total tautan, panjang potong, persyaratan pasangan yang cocok, tautan penggabungan, tautan akhir, belenggu dan rincian tensioner.

Langkah 4: Konfirmasi tarikan operasi, beban tahan, beban pemecahan, torsi penggerak, perjalanan panel, kecepatan operasi dan kondisi operasi kejut atau darurat.

Langkah 5: Konfirmasi kualitas baja, persyaratan pengelasan dan pengolahan panas, uji tahan dan pemecahan, NDT, traceability, marking dan kriteria penerimaan.

Langkah 6: Konfirmasi akhir, kuantitas, panjang cadangan, kemasan, ruang lingkup sertifikat, tujuan pengiriman dan waktu pengiriman yang diperlukan.

Aplikasi

Chain-driven side-rolling hatch covers | Main cargo hatch cover operating systems | Selected TTS / MacGregor legacy installations | Single-chain drives | Two-sided matched-chain drives | Ship repair and dry-docking replacement | Planned spare-chain supply

Sertifikasi & Dokumentasi Pasokan

Sertifikat bahan, pemeriksaan dimensi, pengujian beban bukti, pengujian beban pemecahan yang representatif, inspeksi las,Catatan pelapis dan dokumentasi pembuat dapat diatur sesuai dengan ruang lingkup pesanan yang disepakatiISO 9001 adalah standar sistem manajemen mutu organisasi dan tidak boleh disajikan sebagai sertifikat kinerja produk untuk rantai.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Tes Pembuat.

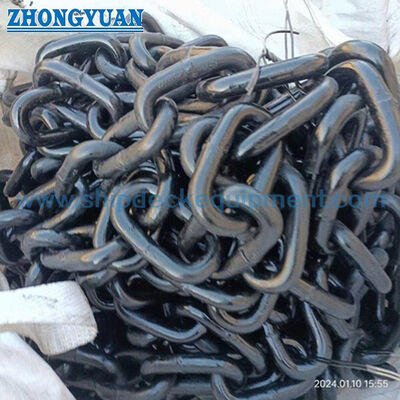

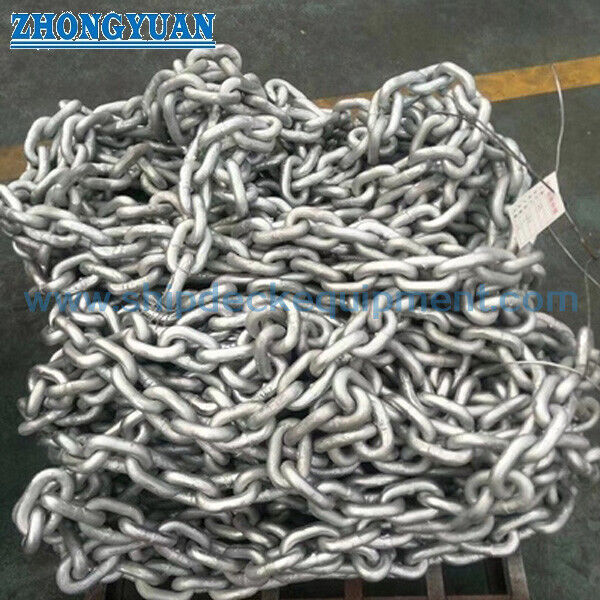

Gambar & Foto

FAQ

T1: Bisakah diameter rantai saja mengkonfirmasi kompatibilitas dengan penutup pintu gerbang TTS atau MacGregor?

A1: Tidak. Diameter yang sama dapat memiliki pitch yang berbeda, lebar, massa dan fittings akhir. Kompatibilitas harus diperiksa terhadap nomor seri atau gambar peralatan, kantong roda rantai,Geometri tautan yang tepat, jumlah total link dan koneksi terminal.

T2: Apakah beban bukti adalah tarikan operasi yang diizinkan atau SWL?

A2: Tidak. Beban bukti adalah nilai uji penerimaan dan beban pemecahan adalah nilai batas kegagalan. Tarikan operasi yang diizinkan ditetapkan oleh desain penutup pintu, torsi drive, resistensi panel,efek dinamis, penggunaan dan faktor keselamatan teknik.

P3: Apakah ini suku cadang MacGregor asli?

A3: Tidak kecuali penawaran secara tegas mengidentifikasi pasokan OEM dan mencakup keterlacak yang sesuai.Halaman standar harus menggambarkan produk sebagai pengganti kompatibel yang diproduksi secara independen untuk sistem TTS / MacGregor yang dipilih, tunduk pada verifikasi gambar dan sampel.
