DIN 763 Rantai Baja Bulat Rantai Jangka Panjang
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan Marine Equipmen |
| Sertifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Nomor model: | Standar Atau Disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Based on quotation |
| Kemasan rincian: | Ekspor palet standar atau kemasan khusus |
| Waktu pengiriman: | Berdasarkan kebutuhan proyek |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | Produksi yang disesuaikan berdasarkan kebutuhan proyek |
|
Informasi Detail |
|||
| Standar:: | DIN763; | Nilai:: | Kelas 40, U2, U1, Dst. |
|---|---|---|---|
| Diameter Rantai:: | 13 mm hingga 32 mm | Panjang per tembakan:: | Disesuaikan |
| Konstruksi:: | Las butt flash, | Jenis:: | Tautan Terbuka, Tautan Tanpa Stud; |
| Uji:: | Uji beban bukti, Uji beban putus, Uji properti material, | Perawatan permukaan:: | Galvanis celup panas, Galvanis listrik, Cat anti korosif; |
| Sertifikat Klasifikasi:: | TUV, ABS, DNV, LR, RINA, BV, sertifikat inspeksi pihak ketiga lainnya, dan Sertifikat Pabrik. | Kelas bahan:: | SUS 304, SUS 316, CM490, 20Mn2, Q235, Q195, |
| Menyoroti: | din 763 studless link chain,rantai studless standar jerman,32mm stainless steel mooring chain |
||
Deskripsi Produk
DIN 763 Rantai Baja Bulat Rantai Jangka Panjang
Ringkasan Produk
DIN 763 rantai baja bundar link panjang adalah rantai las, diuji, tidak kalibrasi untuk penggunaan teknis umum di mana pembukaan link yang lebih besar dan jumlah link per meter yang lebih rendah berguna.Jarak panjang memberikan jarak konektor yang praktis dan routing yang fleksibel, sementara geometri yang tidak dikalibrasi berarti tidak boleh dipilih untuk roda saku, drive rantai yang dikalibrasi, atau sistem pengangkut yang membutuhkan pitch yang cocok dan kelas rantai pengangkut bersertifikat.
Untuk pasokan laut, rantai dapat dipertimbangkan untuk pengaman umum, penghalang keamanan, retensi peralatan, dan tugas non-angkat lainnya, tergantung pada bahan, perlindungan korosi, dasar pengujian,dan penerimaan proyekTidak boleh digambarkan sebagai rantai jangkar yang disetujui kelas, rantai perekat utama, rantai perekat buah, atau rantai angkat kecuali standar produk yang berlaku, beban desain, pengujian,dan ruang lingkup persetujuan dikonfirmasi secara terpisah.
Spesifikasi Cepat
- Dasar standar: DIN 763:1990-12 → sebutan resmi untuk rantai baja bulat tali panjang yang diuji, tidak dikalibrasi.
- Konfigurasi: Terbuka, tanpa stud, rantai tautan bulat yang dilas → pitch internal yang panjang memberikan ruang kosong konektor dan mengurangi jumlah tautan per meter.
- Jangkauan nominal DIN yang diterbitkan: 416 mm dalam edisi 1990 → ukuran yang disediakan di luar kisaran ini harus diperlakukan sebagai pola DIN 763 / ukuran kustom sampai kepatuhan dikonfirmasi.
- Dimensi utama pilihan: diameter nominal d, pitch dalam t, lebar luar b2, dan massa per meter → periksa dengan ukuran konektor, celah, dan panjang rantai yang diperlukan.
- Metode manufaktur: Konstruksi tautan las flash-butt → konsistensi las, geometri tautan, dan pengujian bukti adalah poin kontrol kualitas utama.
- Opsi bahan: baja karbon-mangan atau baja tahan karat tergantung pesanan → Q195, Q235, CM490, 20Mn2, SUS 304 dan SUS 316 tercantum dalam data yang diberikan;Kesetaraan kelas yang tepat membutuhkan konfirmasi.
- Pengolahan permukaan: Warna sendiri, dicat, galvanis listrik, atau galvanis panas → pilih sesuai dengan paparan korosi dan persyaratan dimensi.
- Terminologi beban: beban kerja, beban uji, dan beban pemecahan adalah nilai yang diberikan secara terpisah → mereka tidak boleh dikonversi menjadi kelas WLL angkat atau rantai jangkar tanpa dasar yang disetujui.
Parameter teknis utama
| Ukuran Rantai | Panjang bagian dalam | Luas luar | Beban Kerja | Beban Uji | Memutus Beban | Berat Per Meter | |||
| mm | 土mm | mm | 土 mm | mm | 土mm | kg | N | N | kg |
| 2 | 0.5 | 22 | 1 | 8 | 0.4 | 25 | 800 | 1250 | 0.06 |
| 2.5 | 24 | 1.1 | 10 | 0.5 | 40 | 800 | 2000 | 0.1 | |
| 3 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15 | |
| 3.5 | 28 | 1.3 | 14 | 0.7 | 80 | 1540 | 3850 | 0.2 | |
| 4 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27 | |
| 4.5 | 34 | 1.7 | 18 | 0.9 | 128 | 2500 | 6300 | 0.35 | |
| 5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43 | |
| 5.5 | 38.5 | 1.8 | 22 | 1.1 | 195 | 3800 | 9500 | 0.52 | |
| 6 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63 | |
| 7 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86 | |
| 8 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1 | |
| 8.5 | 56 | 2.8 | 34 | 1.7 | 460 | 9000 | 22500 | 1.25 | |
| 9 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41 | |
| 10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75 |
| 11 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11 | |
| 12 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55 | |
| 13 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95 | |
| 16 | 100 | 5 | 64 | 32 | 1600 | 33000 | 100000 | 4.45 | |
| 18 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65 | |
| 19 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25 | |
| 20 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7 | |
| 22 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55 | |
| 25 | 140 | 6.6 | 85 | 4.2 | 4090 | 81700 | 245000 | 10.9 | |
| 28 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9 | |
| 32 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2 | |
Panduan Pemilihan & Inquiry
Langkah 1: Konfirmasi tugas yang sebenarnya dan apakah rantai tujuan umum DIN 763 dapat diterima.atau fungsi non-pengangkat lainnya.
Langkah 2: Konfirmasi diameter nominal d, pitch dalam t, lebar luar b2, total panjang atau panjang per tembakan, susunan end-link, ukuran konektor, dan toleransi dimensi yang diperlukan.
Langkah 3: Konfirmasi kualitas material, sifat mekanik yang diperlukan, kondisi pengolahan panas, dan apakah setiap ukuran yang dipesan harus sesuai dengan DIN 763 atau dapat disediakan sebagai pola DIN 763 / ukuran khusus.
Langkah 4: Konfirmasi kondisi permukaan dan paparan: warna sendiri, cat anti korosif, galvanis listrik, galvanis panas, atau baja tahan karat, termasuk persyaratan ketebalan pelapis.
Langkah 5: Konfirmasi ruang lingkup inspeksi dan dokumentasi sebelum penawaran: sertifikat bahan, sertifikat pengujian produsen, uji beban bukti, uji beban pemecahan, saksi pihak ketiga,atau persetujuan terkait kelas yang tunduk pada kesepakatan.
Langkah 6: Berikan jumlah, bentuk kemasan, tujuan pengiriman, waktu pengiriman yang diperlukan, gambar aplikasi, rincian akhir rantai, dan foto referensi jika tersedia.
Struktur
Tautan baja bulat. Panjang internal yang panjang. Tautan terbuka tanpa batang. Pasangan las dengan flashbutt. Geometri yang tidak dikalibrasi.
Keuntungan Pengelasan, Pengujian & Kualitas
- Geometri tautan panjang memberikan bukaan yang lebih besar untuk belenggu, kait, konektor, dan routing daripada rantai tautan pendek yang sebanding, tunduk pada verifikasi pas konektor.
- Pengelasan flash-butt membentuk tautan las berkelanjutan; kontrol produksi harus berfokus pada gangguan las, kondisi zona yang terkena panas, bentuk tautan, dan penghapusan tepi tajam yang berbahaya.
- Pemeriksaan dimensi d, t, dan b2 mendukung kompatibilitas konektor dan massa konsisten per meter, sementara mengakui bahwa DIN 763 adalah standar rantai yang tidak dikalibrasi.
- Pengujian beban bukti dan beban pemecahan dapat diatur sesuai dengan rencana pengujian yang disepakati; frekuensi pengujian, dasar sampel, kriteria penerimaan, dan ruang lingkup saksi harus dinyatakan dalam pesanan pembelian.
- Pemilihan bahan dan pengolahan panas harus sesuai dengan sifat mekanik yang diperlukan.dan varian stainless steel tidak harus berbagi satu tabel beban yang tidak diverifikasi.
- Galvanisasi atau pelapisannya meningkatkan ketahanan korosi, tetapi metode pelapisannya dan ketebalan harus dipilih dengan memperhatikan ruang kosong dimensi, kondisi permukaan, dan lingkungan layanan.
- Identifikasi batch, pelacakan bahan, dan catatan uji dapat disertakan sesuai dengan ruang lingkup dokumentasi yang disepakati daripada diasumsikan sebagai pengiriman standar.
Atribut khusus
- Standar: DIN 763:1990-12 → rantai baja bulat rantai panjang yang tidak dikalibrasi untuk penggunaan teknis umum.
- Status Standar: Edisi 1990 yang terdaftar sebagai saat ini oleh DIN Media → DIN 763:2026-03 adalah rancangan dan tidak boleh dikutip sebagai standar yang diterbitkan akhir.
- Tipe: Rantai dengan ikatan panjang terbuka, tanpa stud → tidak ada stud yang dipasang di dalam link.
- Diameter Nominal: 416 mm dalam kisaran standar 1990 yang diterbitkan → kisaran pemasok 232 mm membutuhkan konfirmasi ukuran demi ukuran.
- Bahan: Q195 / Q235 / CM490 / 20Mn2 / SUS 304 / SUS 316 yang tercantum dalam data yang diberikan → spesifikasi setara yang tepat dan sifat mekanik yang harus dikonfirmasi.
- Pengolahan panas: Menurut sifat material dan target → siklus pengolahan panas dan nilai penerimaan harus dinyatakan untuk kelas kekuatan yang lebih tinggi.
- Perawatan permukaan: Dicat / elektro-galvanisasi / panas-dip galvanisasi / stainless finish → pilih sesuai dengan eksposur dan spesifikasi lapisan.
- Pengujian: Pengujian bahan / pengujian beban bukti / pengujian beban pemecahan sesuai dengan ruang lingkup yang disepakati → dasar pengujian dan frekuensi pengambilan sampel yang harus dikonfirmasi.
- Pembatasan Penggunaan: Rantai non-angkat tujuan umum → tidak akan dipromosikan sebagai rantai angkat, rantai jangkar bersertifikat, atau rantai perekat yang disetujui kelas tanpa persetujuan terpisah.
Cara Kerjanya
Retaining or connecting force enters through the end fitting → Rounded links articulate and transmit tensile force through the welded chain → Long pitch provides connector and routing clearance → Agreed testing verifies the supplied batch → Surface protection is selected for the operating environment
Aplikasi
General marine securing | Deck safety chains and barriers | Equipment restraint | Industrial and agricultural general-purpose chain | Non-lifting static chain assemblies | Customized chain lengths for approved project duties
Sertifikasi & Keuntungan
Pemeriksaan dan dokumentasi dapat diatur sesuai dengan persyaratan proyek, keterlacak bahan, rencana uji yang disepakati, dan prosedur persetujuan.Tidak ada sertifikat kelas atau pihak ketiga yang harus diasumsikan kecuali termasuk dalam penawaran dan pesanan pembelian.
Pilihan sertifikasi / inspeksi, tunduk pada konfirmasi sebelumnya: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, TÜV, inspeksi pihak ketiga, dan Sertifikat Uji Maker.

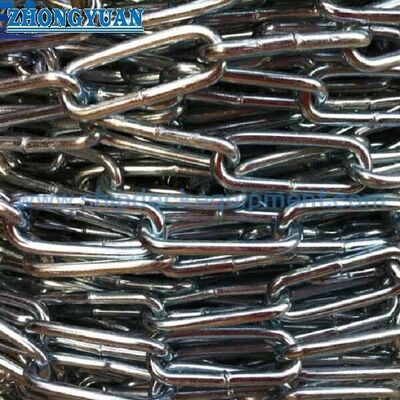

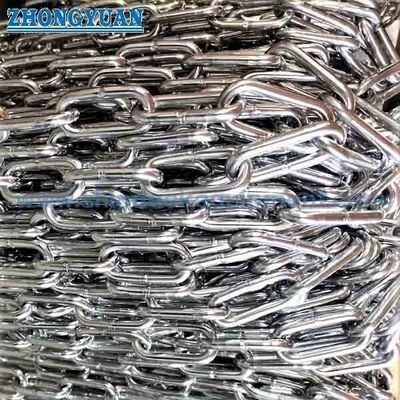

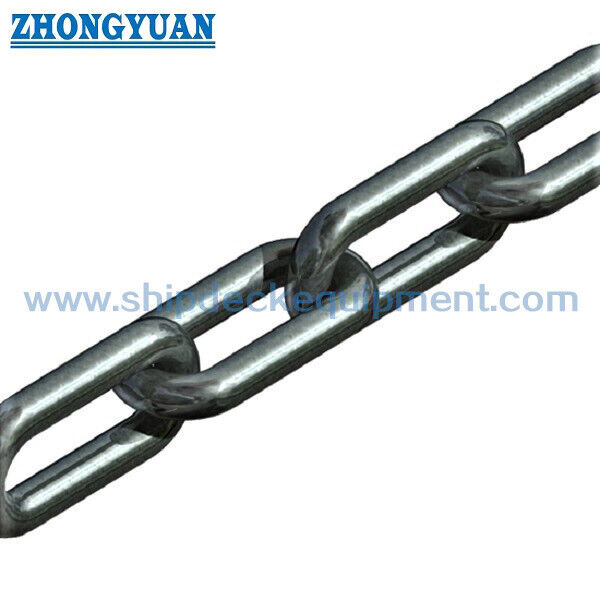

Gambar & Foto
FAQ
T1: Apakah DIN 763 rantai link panjang cocok untuk mengangkat?
A1: Tidak boleh dipilih sebagai rantai angkat atas hanya karena beban kerja, uji, dan pemecahan ditunjukkan.,penandaan, pengujian, dan sertifikasi.
T2: Bisakah setiap ukuran dari 2 mm sampai 32 mm digambarkan sebagai DIN 763?
A2: Lingkup yang diterbitkan dalam DIN 763:1990-12 umumnya diidentifikasi dengan diameter nominal dari 4 mm hingga 16 mm.Ukuran di luar kisaran ini harus digambarkan sebagai pola DIN 763 atau rantai panjang link khusus sampai kepatuhan dimensi dan mekanis dikonfirmasi oleh gambar dan dokumentasi uji yang berlaku.
T3: Informasi apa yang diperlukan untuk penawaran yang dapat diandalkan?
A3: Konfirmasi aplikasi, diameter nominal, dimensi link, total panjang atau panjang tembakan, pengaturan link akhir, bahan, perawatan panas, permukaan, dasar beban kerja / uji / pemecahan yang diperlukan,ruang lingkup pemeriksaan, jumlah, kemasan, tujuan, dan waktu pengiriman.
