Rantai Conveyor Pengolahan Abu. Rantai Link Bulat yang tahan panas.

Rantai Konveyor Penanganan Abu | Rantai Tautan Bulat yang Dilas Pantat Panas Tahan Panas

Tinjauan Produk

Rantai konveyor penanganan abu ini adalah rantai tautan bulat yang dilas pantat panas yang digunakan sebagai elemen traksi dalam sistem pengangkutan material curah abrasif dan pembuangan abu. Susunan sistem yang umum meliputi konveyor seret atau pengikis, konveyor abu terendam, dan elevator ember, di mana rantai berulang kali bersentuhan dengan roda saku atau sproket sambil membawa pengikis, ember, atau perlengkapan lainnya.

Rentang yang disediakan mencakup ukuran rantai nominal dari 14 × 50 mm hingga 30 × 120 mm dalam baja karbon atau baja paduan, dengan nilai beban putus minimum Grade B dan Grade C yang tercantum dalam tabel yang disediakan. Pemilihan rantai harus didasarkan pada sistem konveyor yang lengkap, termasuk tegangan operasi, beban awal dan kejut, suhu dan abrasi abu, kecepatan rantai, geometri sproket, susunan perlengkapan, dan kelonggaran keausan yang diharapkan. Beban putus yang tercantum bukanlah batas beban kerja dan rantai tidak disajikan sebagai rantai pengangkat.

Spesifikasi Cepat

• Bentuk produk: Rantai konveyor tautan bulat yang dilas pantat panas → rantai traksi fleksibel untuk sistem pengangkutan material curah abrasif dan pembuangan abu.
• Rentang ukuran nominal: 14 × 50 mm hingga 30 × 120 mm → diameter dan jarak harus sesuai dengan roda konveyor, pemandu rantai, dan susunan perlengkapan.
• Tingkat kekuatan: Nilai Grade B dan Grade C disediakan dalam tabel yang disediakan → pemilihan grade akhir memerlukan beban desain konveyor dan faktor dinamis.
• Beban putus minimum: 190 hingga 1130 kN dalam data yang disediakan → beban putus tidak boleh digunakan secara langsung sebagai SWL, WLL, atau tegangan operasi yang diizinkan.
• Massa rantai referensi: 4,0 hingga 18,0 kg/m → relevan dengan berat untai, daya penggerak, penegangan, penanganan, dan perhitungan pengiriman.
• Pilihan material: Baja karbon atau baja paduan → grade baja, perlakuan panas, kekerasan, dan sifat zona las yang tepat harus dikonfirmasi.
• Fitur layanan: Konfigurasi tahan panas untuk penanganan abu → suhu material berkelanjutan dan puncak harus dinyatakan sebelum pemilihan material dan perlakuan panas.
• Pilihan permukaan: Pemolesan atau pelapisan listrik sebagai pilihan yang disediakan → kesesuaian pelapisan harus diperiksa terhadap suhu operasi, abrasi, dan kimia abu yang korosif.

Parameter Teknis Utama

Panduan Pemilihan & Permintaan

Langkah 1: Konfirmasikan jenis konveyor dan material yang diangkut: abu bawah, abu terbang, klinker, terak, atau material curah abrasif lainnya; berikan ukuran partikel, kepadatan curah, kelembaban, konstituen korosif, dan suhu berkelanjutan/puncak.

Langkah 2: Konfirmasikan geometri rantai dan kompatibilitas sistem: diameter nominal, jarak, lebar dalam dan luar, jumlah untai, jarak tengah untai, gambar roda saku atau sproket, pemandu rantai, konektor, dan perlengkapan pengikis/ember.

Langkah 3: Berikan beban mekanis: tegangan rantai normal, beban awal dan kejut, kemiringan konveyor, kecepatan rantai, daya penggerak, jarak tengah, susunan penegangan, jam operasi, dan masa pakai desain yang diperlukan. Grade B atau C harus dipilih dari perhitungan sistem yang lengkap, bukan hanya dari beban putus.

Langkah 4: Konfirmasikan persyaratan material dan metalurgi: grade baja karbon atau paduan, kondisi perlakuan panas, target kekerasan atau profil kekerasan, persyaratan zona las, kelonggaran keausan, dan persyaratan benturan suhu rendah apa pun.

Langkah 5: Konfirmasikan cakupan inspeksi dan dokumentasi: inspeksi dimensi, sertifikat material, catatan perlakuan panas, catatan bukti atau kalibrasi, laporan uji tarik/beban putus dan perpanjangan, uji kelelahan atau pengawasan pihak ketiga jika diperlukan.

Langkah 6: Sebutkan kuantitas, panjang untai yang tepat atau jumlah tautan, persyaratan pasangan yang cocok, tautan penghubung, tautan cadangan, metode pengemasan, tujuan pengiriman, dan tanggal pengiriman yang diperlukan. Berikan gambar rantai dan sproket yang ada atau sampel representatif untuk proyek penggantian.

Konstruksi Rantai

Tautan batang baja bulat | Geometri tautan bulat yang dibentuk | Sambungan yang dilas pantat panas | Jarak dan lebar terkalibrasi | Badan rantai dan zona las yang diperlakukan panas | Area kontak antar tautan | Permukaan keterlibatan roda saku/sproket | Antarmuka perlengkapan konektor dan pengikis/ember

Pertimbangan Manufaktur, Keausan & Masa Pakai Layanan

• Pembentukan tautan yang terkontrol dan kalibrasi jarak membantu rantai bersentuhan secara konsisten dengan roda saku atau sproket, mengurangi benturan yang disebabkan oleh ketidaksesuaian dimensi.
• Sambungan yang dilas pantat panas memerlukan parameter pengelasan yang terkontrol, penghilangan percikan, dan perlakuan panas selanjutnya sehingga kekuatan dan daktilitas zona las kompatibel dengan badan rantai.
• Perlakuan panas harus menyeimbangkan kekuatan tarik, ketangguhan, dan ketahanan aus. Grade baja yang tepat, rentang kekerasan, kedalaman kasus, atau persyaratan pengerasan menyeluruh tidak dapat ditetapkan tanpa spesifikasi beban dan suhu.
• Keausan kontak antar tautan dan perpanjangan jarak adalah indikator pemeliharaan utama dalam layanan abu abrasif. Perpanjangan yang berlebihan mengubah keterlibatan roda dan dapat meningkatkan getaran, benturan, dan keausan gigi.
• Untuk konveyor untai kembar paralel atau multi-untai, panjang rantai yang cocok dan akumulasi jarak yang terkontrol penting untuk pembagian beban yang merata antar untai.
• Suhu abu, kekerasan partikel, kelembaban, dan konstituen korosif memengaruhi pemilihan material dan perlakuan permukaan. Pernyataan "tahan panas" tidak lengkap kecuali suhu berkelanjutan dan puncak dikonfirmasi.

Atribut Kustom

• Aplikasi: Penanganan abu dan pengangkutan material curah abrasif → dimaksudkan sebagai rantai traksi konveyor, bukan sling pengangkat atau rantai beban hoist.
• Struktur Rantai: Tautan bulat yang dilas pantat panas → memberikan artikulasi tiga dimensi dan kompatibilitas dengan sistem konveyor roda saku.
• Ukuran Nominal: 14 × 50 hingga 30 × 120 mm → dinyatakan sebagai diameter batang × jarak; semua dimensi antarmuka harus diperiksa terhadap gambar roda.
• Tingkat Kekuatan: Grade B / Grade C → dasar beban putus minimum disediakan, sementara standar yang mengatur dan metode pengujian masih harus dikonfirmasi.
• Material: Baja karbon / baja paduan → grade akhir tergantung pada persyaratan kekuatan, suhu, ketangguhan, abrasi, dan korosi.
• Ketahanan Panas: Tersedia sesuai dengan suhu layanan yang dikonfirmasi → suhu berkelanjutan, suhu puncak, dan suhu abu pada kontak rantai diperlukan.
• Perlakuan Permukaan: Dipoles / dilapisi listrik / finishing spesifik proyek → kesesuaian tergantung pada paparan termal dan keausan abrasif.

Cara Kerja

Roda penggerak bersentuhan dengan rantai bulat terkalibrasi → Rantai mentransmisikan gaya tarik melalui sirkuit konveyor → Pengikis, ember, atau perlengkapan memindahkan abu melalui selubung → Untai kembali melewati sistem penegangan → Inspeksi rutin melacak keausan tautan, kondisi las, korosi, perpanjangan jarak, dan keterlibatan sproket

Aplikasi

Pembuangan abu pembangkit listrik tenaga batu bara | Konveyor seret abu bawah | Konveyor abu terendam | Konveyor rantai pengikis | Elevator ember | Penanganan semen dan klinker | Penanganan terak dan material curah abrasif | Layanan abu terbang di mana desain konveyor sesuai

Kontrol Kualitas & Dokumentasi Pasokan

Inspeksi dan dokumentasi dapat diatur sesuai dengan standar yang dikonfirmasi dan cakupan pesanan, termasuk sertifikat material, laporan dimensi, catatan perlakuan panas, dan laporan uji mekanis. ISO 9001, jika berlaku, mengonfirmasi sistem manajemen kualitas pemasok daripada kinerja produk rantai. Pengujian bukti, pengujian kelelahan, pengawasan pihak ketiga, dan ketertelusuran harus ditentukan sebelum penawaran. Halaman produk ini tidak mengkualifikasikan rantai untuk aplikasi pengangkatan atau pendukung personel.

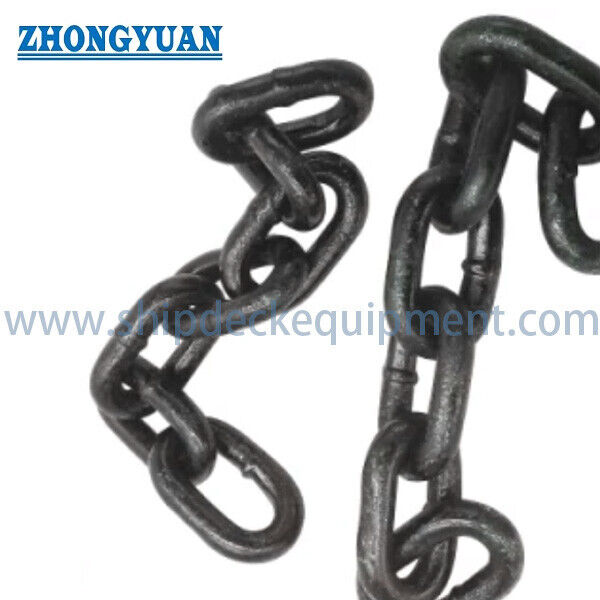

Gambar & Foto

FAQ

Q1: Bagaimana cara memilih Grade B atau Grade C?

A1: Pilih dari tegangan konveyor yang dihitung, faktor dinamis, jumlah untai, kecepatan, suhu, abrasi, masa pakai yang diperlukan, dan standar yang berlaku. Grade C memiliki beban putus minimum yang lebih tinggi, tetapi beban putus bukanlah tegangan operasi yang diizinkan.

Q2: Mengapa rantai harus diperiksa bersama dengan sproket atau roda saku?

A2: Diameter, jarak, lebar tautan, dan akumulasi jarak harus sesuai dengan saku roda. Ketidaksesuaian dapat menyebabkan benturan, pembebanan untai yang tidak merata, keausan gigi, deformasi tautan, dan perpanjangan yang cepat.

Q3: Informasi apa yang diperlukan untuk penawaran yang akurat?

A3: Berikan ukuran dan grade rantai, panjang untai atau jumlah tautan, material dan perlakuan panas, suhu operasi, gambar konveyor dan roda, perlengkapan, tegangan dan kecepatan, jumlah untai, cakupan inspeksi, kuantitas, tujuan, dan tanggal pengiriman.
