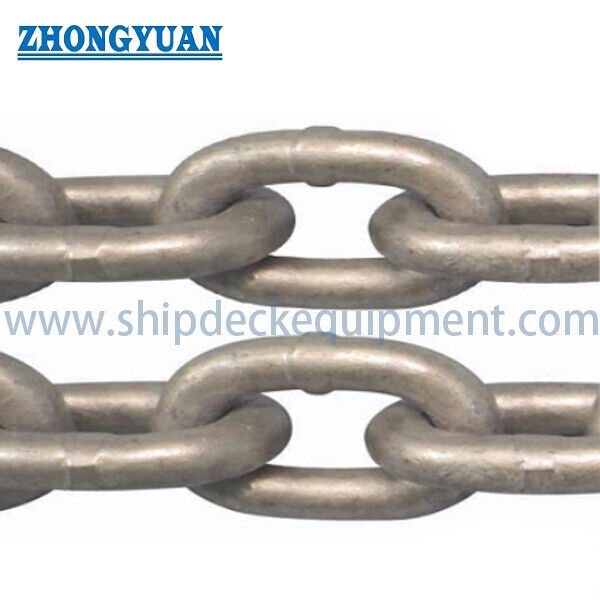

Rantai Lingkaran Las Standar Norwegia untuk Aplikasi Kelautan dan Industri

Norwegian Standard Welded Round Link Chain untuk aplikasi maritim dan industri

Ringkasan Produk

Rantai link bundar las Norwegian Standard disediakan untuk seri dimensi yang umumnya dipasarkan sebagai rantai pola Norwegia, dengan diameter batang nominal dari 3,5 mm hingga 19 mm.Rantai ini terdiri dari saling mengunci link baja bulat dibentuk dan flash-butt las ke dalam panjang terus menerusHal ini dimaksudkan untuk umum manfaat laut, perikanan, pertanian, kehutanan, suspensi, menghubungkan, penghalang, dan layanan industri di mana geometry link yang ditentukan dan basis beban yang cocok.

Data yang diberikan memberikan dimensi link, berat unit, beban pemecahan referensi, dan panjang pasokan standar.beban bukti, kondisi pengolahan panas, atau sertifikasi rantai angkat. beban pemecahan referensi oleh karena itu tidak harus diperlakukan sebagai WLL.atau aplikasi transmisi yang dikalibrasi membutuhkan standar yang dikonfirmasi secara terpisah, kelas, rezim pengujian bukti, penandaan, dan ruang lingkup sertifikat.

Spesifikasi Cepat

• Tipe produk: Rantai penghubung bundar yang dilas flash-butt → tautan penguncian fleksibel untuk koneksi umum, suspensi, dan layanan utilitas.
• Diameter batang nominal: 3,5 ‰ 19 mm → mencakup rantai utilitas ringan melalui ukuran umum yang lebih besar.
• Panjang tautan dalam: 18 ∼ 57 mm → mempengaruhi artikulasi, kompatibilitas lampiran, dan jumlah tautan per meter.
• Lebar tautan bagian dalam: 5,5 ∼ 27 mm → harus diperiksa terhadap kait, belenggu, pin, dan komponen penghubung lainnya.
• Unit berat: 0,25 ∙ 8,00 kg/m → mendukung penanganan, kemasan, pengiriman, dan perhitungan total massa perakitan.
• Referensi beban pemecahan: 500 ‰ 14.000 kgf dari tabel yang diberikan → nilai referensi akhir saja, bukan WLL yang dinyatakan.
• Penutup permukaan: Warna sendiri, galvanis listrik, galvanis panas, atau dicat → pilih sesuai dengan paparan korosi dan dimensi yang sesuai.
• Format pasokan: Panjang pemotongan standar 30 ∼ 100 m tergantung pada ukuran → panjang kustom, tautan akhir, dan kemasan harus dikonfirmasi sebelum penawaran.

Parameter teknis utama

Rating beban & penggunaan yang dimaksudkan

• Beban pemutus adalah kekuatan referensi di mana sampel uji diharapkan gagal; ini bukan beban operasi yang diizinkan dan tidak boleh digunakan secara langsung sebagai WLL.
• Tidak ada batas beban kerja, faktor keselamatan, beban bukti, kelas rantai, kondisi pengolahan panas, atau standar penerimaan telah disediakan untuk seri ini.
• Produk standar harus diperlakukan sebagai rantai tautan las untuk tujuan umum kecuali spesifikasi pembelian mendefinisikan tugas angkat, pengikat, atau beban yang disertifikasi.
• Untuk layanan pengangkatan udara atau rantai-sling, berikan spesifikasi rantai pengangkatan yang terpisah yang menyatakan standar, kelas, WLL, uji tahan, uji pecah, traceability, marking,dan sertifikat inspeksi.
• Untuk penggunaan roda gigi, roda saku, angkat, atau transmisi, jarak penghubung, toleransi dimensi, kalibrasi, kekerasan, dan kompatibilitas roda harus dikonfirmasi;Dimensi yang diberikan saja tidak menentukan kesesuaian transmisi.

Panduan Pemilihan & Inquiry

Langkah 1: Konfirmasi diameter batang nominal dan panjang / lebar tautan dalam yang diperlukan dari gambar pelanggan, sampel referensi, kait kawin, belenggu, pin, atau lampiran.

Langkah 2: Sebutkan bea yang sebenarnya: umum, perikanan, pertanian, kehutanan, suspensi, penghalang, pengaman, transmisi, pengikat, atau angkat.Tugas beban nominal membutuhkan spesifikasi teknis terpisah.

Langkah 3: Konfirmasi kualitas material, pengolahan panas, WLL yang diperlukan atau beban bukti, kekuatan pemecahan minimum, toleransi dimensi, penerimaan las, dan keterlacakannya jika ini adalah persyaratan proyek.

Langkah 4: Pilih warna sendiri, galvanis listrik, galvanis panas, atau cat sesuai dengan lingkungan.

Langkah 5: Berikan total panjang, panjang potong per potongan, kuantitas, persyaratan ujung-link atau pas, metode kemasan, dan apakah rantai yang dikirimkan longgar, bergulir, dibundel, atau dikemas dalam ember / kasus.

Langkah 6: Konfirmasi ruang lingkup inspeksi dan dokumentasi, tujuan pengiriman, waktu pengiriman yang diperlukan, dan berikan gambar, sampel, atau foto jika kompatibilitas persis dengan pola Norwegia diperlukan.

Konstruksi

Bar baja bulat. Membentuk ikatan yang saling terkait. Gabungan las dengan flash-butt. Pemangkasan dan pengelasan las. Pengolahan panas opsional sesuai tugas. Lapisan permukaan.atau kemasan tertentu

Manufaktur & Kontrol Kualitas

• Identifikasi baja yang masuk dan kontrol diameter batang harus sesuai dengan kelas bahan yang dipesan; deskripsi generik "besi" tidak cukup untuk rantai yang ditandai beban.
• Pembentukan link harus mengontrol panjang bagian dalam, lebar bagian dalam, keselarasan link, dan memutar sehingga link berdekatan mengartikulasikan tanpa pengikatan lokal.
• Pengelasan flash-butt harus menghasilkan sendi lengkap di sekitar bagian link.
• Pemeriksaan dimensi harus mencakup diameter batang, jarak / panjang bagian dalam, lebar bagian dalam, panjang potong keseluruhan, dan berat unit jika ditentukan.
• Pemeriksaan visual dari las dan permukaan penghubung harus mengidentifikasi retakan, fusi yang tidak lengkap, sirip tajam, ketidakcocokan yang berlebihan, dan cacat pelapis yang dapat mempengaruhi layanan atau penanganan.
• Pengujian bukti, pengujian pecah, pengujian kekerasan, verifikasi bahan, dan kesaksian pihak ketiga diatur hanya jika dinyatakan dalam spesifikasi pembelian.
• Galvanisasi panas atau pelapis lain harus dipilih dengan mempertimbangkan paparan korosi, kontinuitas pelapis, artikulasi link, dan kompatibilitas dimensi dengan perlengkapan kawin.

Atribut khusus

• Basis standar: Pola dimensi Norwegia, nomor NS yang tepat harus dikonfirmasi → tabel yang diberikan tidak mengidentifikasi sebutan standar Norwegia yang dapat dilacak.
• Jenis Rantai: Rantai tautan bundar las → geometri yang disediakan adalah pola tautan bundar konvensional, bukan rantai tautan engsel yang dikonfirmasi.
• Kisaran ukuran: 3.5 / 5 / 6.5 / 8 / 10 / 11 / 13 / 16 / 19 mm → pilih berdasarkan geometri link, tugas layanan, dan basis beban yang diperlukan.
• Bahan: Baja karbon atau baja paduan harus dikonfirmasi → bahan kimia dan perawatan panas harus sesuai dengan tugas yang diperlukan.
• Proses pengelasan: Proses pengelasan flash-butt → pengelasan, penerimaan las, dan ruang lingkup pengujian tergantung pada spesifikasi proyek.
• Perawatan permukaan: Warna sendiri / elektro-galvanisasi / galvanisasi panas / dicat → pilih untuk lingkungan korosi dan clearance komponen pasangan.
• Data beban: Referensi beban pemecahan dari tabel yang disediakan → bukan WLL dan tidak cukup untuk menentukan kesesuaian angkat.
• Panjang Pasokan: 30-100 m per potongan standar tergantung pada ukuran → panjang potong khusus dan kemasan tersedia tergantung konfirmasi.
• Inspeksi: Inspeksi pembuat atau saksi pihak ketiga sesuai pesanan → SGS atau inspeksi lainnya tidak termasuk kecuali ditentukan.

Geometri Rantai & Jalur Beban

End connection applies tensile force → Adjacent links rotate and bear against each other → Force passes through the curved link sections and welded joint → Flexible articulation follows the connection path → End fitting transfers the force to the connected equipment

Aplikasi

Marine utility connections | Fishing and aquaculture support | Agricultural and forestry equipment | Barriers and suspension | General industrial assemblies | Non-lifting securing and connecting | Custom chain assemblies subject to duty confirmation

Inspeksi & Sertifikasi

Pemeriksaan dan dokumentasi dapat diatur sesuai dengan tugas yang dipesan, keterlacak bahan, rencana pengujian, dan persyaratan pelanggan.laporan dimensi, sertifikat material, laporan pelapis, laporan uji bukti atau uji pecah, dan laporan saksi pihak ketiga jika ditentukan.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate tersedia hanya jika berlaku untuk bea produk yang dikonfirmasi, ruang lingkup inspeksi dan prosedur persetujuan;tidak disediakan secara default.

Gambar & Foto

FAQ

T1: Apakah beban pemecahan dalam tabel sama dengan batas beban kerja?

A1: Tidak. Tabel memberikan beban pemecahan referensi dalam kgf. WLL membutuhkan kelas rantai yang ditentukan, faktor keselamatan, persyaratan uji bukti, tugas yang dimaksud, dan standar yang berlaku.Beban pemutus tidak boleh digunakan secara langsung sebagai beban operasi.

T2: Dapatkah rantai Norwegian Standard ini digunakan untuk mengangkat di atas kepala?

A2: Tidak berdasarkan tabel yang disediakan saja. Penggunaan angkat atas membutuhkan rantai angkat yang ditentukan dan disertifikasi secara terpisah dengan kualitas bahan yang dikonfirmasi, perawatan panas, WLL, beban bukti,Kekuatan pemecahan minimum, penandaan, pelacakan, dan kepatuhan dengan standar rantai angkat yang berlaku.

T3: Informasi apa yang dibutuhkan untuk penawaran yang akurat?

A3: Berikan diameter nominal, panjang dan lebar tautan dalam, tugas yang dimaksud, bahan atau kelas, akhir, total dan panjang potong, perlengkapan akhir, jumlah, dasar beban / uji yang diperlukan, ruang lingkup sertifikat,kemasan, tujuan, dan gambar atau sampel jika kompatibilitas yang tepat diperlukan.
