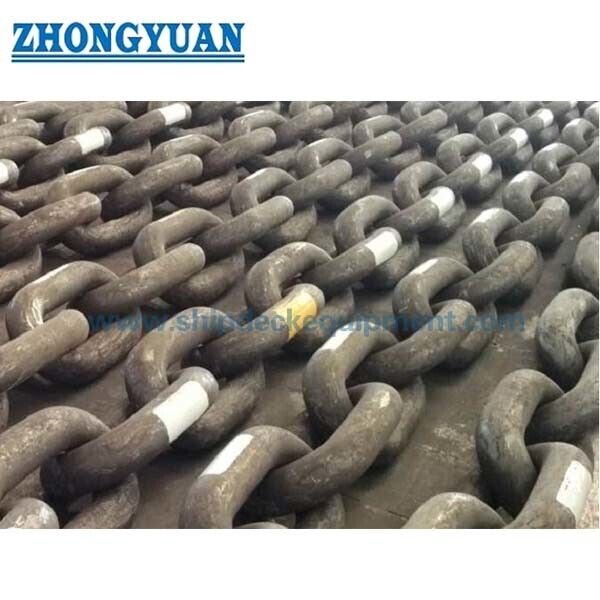

Rantai Tambat Lepas Pantai Las Pantat Kilat | Rantai Tautan Berduri & Tanpa Duri untuk Platform, FPSO, dan Pelampung

Tinjauan Produk

Rantai tambat lepas pantai las pantat kilat dipasok untuk sistem tambat permanen atau sementara yang digunakan oleh unit lepas pantai terapung dan fasilitas pemuatan lepas pantai. Aplikasi proyek tipikal meliputi sistem tambat FPSO dan FSO, unit produksi terapung, unit pengeboran lepas pantai bergerak, tambatan titik tunggal, pelampung lepas pantai, dan struktur lepas pantai terapung lainnya. Setiap pesanan rantai harus ditentukan berdasarkan diameter nominal, konfigurasi tautan, grade, panjang berkelanjutan, pengaturan sambungan ujung, beban uji yang ditentukan, layanan desain, dan persyaratan klasifikasi.

Kami memasok rantai melalui produsen rantai yang berkualifikasi dan mengoordinasikan cakupan teknis dan dokumentasi; halaman ini tidak menyajikan rantai sebagai produk manufaktur internal. Rute produksi yang disetujui biasanya menggunakan batang baja paduan gulung, pembentukan tautan panas, pengelasan pantat kilat, dan perlakuan panas terkontrol, diikuti dengan inspeksi dimensi, pembebanan bukti, pengujian putus sampel, pengujian mekanis, dan pemeriksaan non-destruktif sesuai dengan aturan kelas yang dipilih dan prosedur manufaktur yang disetujui. Layanan air laut jangka panjang juga memerlukan tinjauan spesifik proyek mengenai kelonggaran korosi, kelelahan, keausan, lenturan di luar bidang, interaksi dasar laut, perlindungan katodik, dan strategi inspeksi.

Spesifikasi Cepat

• Kategori produk: Pasokan rantai tambat posisi lepas pantai → ditujukan untuk segmen rantai dalam sistem tambat lepas pantai yang direkayasa, bukan untuk pengangkatan kargo umum.
• Diameter rantai nominal: 34–200 mm → diameter akhir yang tersedia tergantung pada grade, jenis tautan, rentang pabrik yang disetujui, kapasitas mesin uji, dan persyaratan kelas proyek.
• Konfigurasi tautan: Tautan umum berduri atau tanpa duri → tautan ujung, tautan ujung yang diperbesar, tautan penghubung, belenggu, dan antarmuka khusus dipasok sesuai gambar yang disetujui jika disertakan.
• Rentang grade: R3 / R3S / R4 / R4S / R5 sebagai grade referensi yang ditetapkan → R6 dan penunjukan “RQ3” yang dipasok memerlukan konfirmasi terhadap aturan kelas yang dipilih dan persetujuan pabrik.
• Rute manufaktur: Batang baja gulung, pembentukan panas, pengelasan pantat kilat, dan perlakuan panas terkontrol → catatan pengelasan dan perlakuan panas adalah bagian dari proses manufaktur yang disetujui.
• Cakupan pengujian: Uji beban bukti, uji beban putus sampel, uji tarik dan impak Charpy, inspeksi dimensi, inspeksi visual, dan NDE → frekuensi dan penyaksian yang tepat mengikuti aturan kelas yang dipilih.
• Kondisi permukaan: Grit atau shot blasting, dengan cat hitam atau finishing yang ditentukan setelah penerimaan → pelapisan bukan pengganti kelonggaran korosi proyek, perlindungan katodik, atau manajemen integritas.
• Sertifikasi: Sertifikasi klasifikasi dapat diatur melalui produsen yang disetujui → cakupan sertifikat, kehadiran survei, ketertelusuran, dan dokumentasi harus disepakati sebelum pemesanan.

Parameter Teknis Utama

Properti Material

Panduan Pemilihan & Permintaan Rantai Tambat

Langkah 1: Tentukan aplikasi lepas pantai: FPSO, FSO, unit produksi terapung, unit pengeboran, pelampung, tambatan titik tunggal, penyebaran sementara, atau struktur terapung lainnya; sebutkan masa pakai desain, kedalaman air, dan lokasi segmen rantai.

Langkah 2: Konfirmasikan diameter nominal, konfigurasi tautan berduri atau tanpa duri, grade rantai, panjang berkelanjutan yang diperlukan, jumlah panjang rantai, dan pengaturan tautan ujung / aksesori.

Langkah 3: Berikan basis desain proyek atau beban uji bukti dan putus yang ditentukan. Beban uji putus adalah nilai penerimaan manufaktur dan tidak boleh digunakan sebagai SWL operasional.

Langkah 4: Konfirmasikan kelonggaran korosi, persyaratan pelapisan, antarmuka perlindungan katodik, kontak dasar laut, zona keausan, penilaian lenturan kelelahan atau di luar bidang, dan filosofi inspeksi dalam layanan.

Langkah 5: Konfirmasikan klasifikasi masyarakat, edisi aturan yang berlaku, persyaratan produsen yang disetujui, penyaksian survei, cakupan NDE, penandaan, ketertelusuran, dan paket dokumentasi.

Langkah 6: Berikan kuantitas, tujuan pengiriman, waktu pengiriman yang diperlukan, persyaratan pengemasan / penanganan, tata letak rantai, gambar antarmuka, dan daftar vendor yang disetujui atau spesifikasi proyek.

Konfigurasi Rantai

Batang baja paduan gulung | Tautan umum dibentuk panas | Penutupan tautan las pantat kilat | Geometri tautan berduri atau tanpa duri | Perlakuan panas terkontrol | Tautan ujung / tautan ujung yang diperbesar / aksesori penghubung sesuai gambar yang disetujui | Panjang rantai berkelanjutan yang dapat dilacak

Keunggulan Manufaktur, Pengujian & Pasokan

• Pasokan dikoordinasikan melalui pabrik rantai yang berkualifikasi, memungkinkan kutipan disesuaikan dengan diameter yang disetujui, grade, rute perlakuan panas, kapasitas pengujian, dan cakupan klasifikasi.
• Pengelasan pantat kilat menutup tautan rantai itu sendiri; pemasangan stud, jika digunakan, adalah detail terpisah dan harus mengikuti konstruksi spesifik grade yang disetujui dan batasan pengelasan.
• Pemanasan batang, parameter pengelasan kilat, perlakuan panas, pemeriksaan dimensi, dan hasil pengujian harus tetap dapat dilacak ke panjang rantai berkelanjutan dan paket sertifikat.
• Panjang rantai lengkap dibebani bukti sesuai dengan persyaratan yang berlaku, sementara pengujian putus dilakukan pada spesimen representatif pada frekuensi pengambilan sampel yang ditentukan.
• Inspeksi visual dan NDE berfokus pada permukaan tautan dan area las kilat. MT, UT, atau metode yang disetujui lainnya, kriteria penerimaan, dan penyaksian survei ditentukan oleh aturan kelas yang dipilih.
• Grade material yang lebih tinggi bukanlah pengganti otomatis untuk grade yang lebih rendah. Persetujuan produsen, spesifikasi material, desain tautan, parameter pengelasan, perlakuan panas, dan pengujian bersifat spesifik grade.
• Untuk tambatan permanen, pemilihan harus mempertimbangkan kelelahan, kehilangan korosi, keausan antar tautan, lenturan di luar bidang, interaksi dasar laut, dan perencanaan manajemen integritas daripada hanya grade tarik.
• Kata-kata sertifikat dan dokumentasi disepakati sebelum produksi, mengurangi risiko ketidaksesuaian antara pesanan pembelian, cakupan produsen yang disetujui, rencana survei kelas, dan sertifikat rantai akhir.

Atribut Kustom

• Peran Pasokan: Pedagang rantai tambat lepas pantai dan pemasok proyek → manufaktur rantai, perlakuan panas, pengujian, dan survei kelas dilakukan oleh pabrik rantai yang disetujui.
• Dasar Standar Referensi: ISO 20438 dan persyaratan rantai tambat lepas pantai spesifik kelas → edisi kontrak akhir dan interpretasi kelas yang mengatur.
• Rentang Diameter: 34–200 mm → rentang yang disetujui sebenarnya tergantung pada grade, jenis tautan, persetujuan pabrik, dan kapasitas pengujian.
• Jenis Tautan: Tautan umum berduri / tanpa duri → tautan ujung proyek dan aksesori memerlukan gambar antarmuka yang disetujui.
• Grade: R3 / R3S / R4 / R4S / R5 → R6 dan penamaan RQ3 yang dipasok tetap tunduk pada konfirmasi.
• Rute Manufaktur: Pembentukan panas + pengelasan pantat kilat + perlakuan panas → catatan proses harus disertakan dalam dossier inspeksi jika diperlukan.
• Dasar Pengujian: Beban bukti + beban putus sampel + pengujian mekanis + NDE → nilai dan frekuensi mengikuti aturan kelas yang dipilih dan spesifikasi yang disetujui.
• Finishing Permukaan: Diledakkan dan dicat hitam atau sesuai spesifikasi → kelonggaran korosi dan perlindungan katodik tetap menjadi item desain sistem.
• Dokumentasi: Sertifikat rantai, laporan inspeksi dan pengujian, laporan NDE, ketertelusuran material, penandaan, dan catatan manufaktur → daftar akhir harus disepakati dalam pesanan pembelian.

Cara Kerja

Beban lingkungan bekerja pada unit terapung → Tegangan jalur tambat ditransfer melalui setiap tautan rantai → Geometri rantai dan sistem tambat lengkap memberikan gaya pemulih → Tautan ujung dan konektor mentransfer beban ke jangkar atau fondasi tambat → Inspeksi dan manajemen integritas memantau keausan, korosi, deformasi, dan kelelahan selama layanan

Aplikasi

Tambatan permanen FPSO dan FSO | Unit produksi terapung | Unit pengeboran lepas pantai bergerak | Sistem tambat titik tunggal | Sistem pemuatan lepas pantai | Pelampung lepas pantai | Struktur lepas pantai terapung | Sistem tambat yang telah dipasang sebelumnya | Penyebaran tambat lepas pantai sementara

Sertifikasi & Dokumentasi

Sertifikasi klasifikasi dan dokumentasi survei dapat diatur sesuai dengan persyaratan proyek, cakupan produsen yang disetujui, edisi aturan yang berlaku, dan prosedur persetujuan kelas. Sertifikasi tidak diasumsikan termasuk kecuali dinyatakan dalam kutipan dan pesanan pembelian.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pabrikan.

Gambar & Foto

FAQ

Q1: Apa perbedaan utama dalam pemilihan antara rantai tambat lepas pantai tautan berduri dan tanpa duri?

A1: Rantai tanpa duri umumnya dipertimbangkan untuk sistem tambat permanen dengan masa pakai desain dan rencana pemasangan yang ditentukan. Rantai tautan berduri dapat dipilih di mana stabilitas penanganan, kompatibilitas roda rantai, atau pengaturan proyek yang disetujui memerlukan geometri yang berduri. Pilihan akhir harus dibuat oleh desainer tambat dan diterima oleh masyarakat klasifikasi yang dipilih.

Q2: Dapatkah beban putus yang dipublikasikan diperlakukan sebagai kapasitas operasional rantai atau SWL?

A2: Tidak. Beban bukti dan beban uji putus adalah nilai manufaktur dan sertifikasi. Tegangan desain yang diizinkan ditentukan oleh analisis sistem tambat lengkap, kriteria batas kondisi, faktor desain, penilaian kelelahan, kelonggaran korosi, kondisi rantai, dan standar proyek yang berlaku.

Q3: Informasi apa yang diperlukan untuk kutipan bersertifikat kelas?

A3: Konfirmasikan jenis unit lepas pantai, masa pakai desain, diameter nominal, jenis tautan, grade, panjang berkelanjutan, pengaturan tautan ujung dan aksesori, basis beban bukti / putus yang ditentukan, persyaratan korosi, masyarakat klasifikasi dan edisi aturan, cakupan penyaksian dan NDE, daftar dokumen, kuantitas, tujuan, dan jadwal pengiriman.
