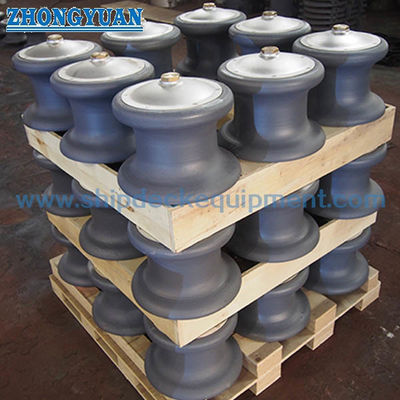

Fairlead Roler Baja Cor Tipe Terbuka dengan Pondasi | DN100–DN450 untuk Tambat Kapal
Tinjauan Produk
Fairlead rol cor baja tipe terbuka dirancang untuk memandu tali tambat di tepi dek dengan masuknya tali yang fleksibel.
Strukturnya memungkinkan beberapa rol dipasang pada alas tanpa pelat atas, cocok untuk tambat samping dan sudut jalur tali yang kompleks.
Model ini berfokus pada kekuatan struktural, keandalan transfer beban, dan daya tahan jangka panjang, serta berbeda dari model pemilihan fairlead rekayasa bersertifikasi SWL.
Spesifikasi Cepat
- Diameter Rol: 100–450 mm → Menentukan kompatibilitas tali
- Rentang SWL: 108–1767 kN → Referensi beban
- Faktor Keamanan: 1,41–1,56 → Keandalan struktural
- Bahan Poros Pin: Baja karbon (Grade 25) → Kekuatan tarik ≥460 MPa
- Tipe Bantalan: Bush → Transfer beban dan ketahanan aus
- Permukaan: Finishing gerinda → Melindungi tali
- Struktur: Tipe terbuka → Masuknya tali fleksibel
- Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pabrikan
Parameter Teknis Utama
| Diameter rol | Diameter maksimum kabel yang berlaku | Ukuran alas | Dimensi batas |
Berat kg |
||||||||||||||
| Tali kawat baja | Tali alami |
Sintetis tali serat |
a | b | c | c1 | d | R | K | K1 | D1 | H | S | besi cor | baja cor | |||
| 6×24 | 6×30 | 6×37 | ||||||||||||||||
| 100 | 11 | 11 | 11 | 40 | 28 | 60 | 125 | 8 | 6 | 48 | 30 | 5 | 5 | 160 | 128 | 3 | 9,4 | 9,9 |
| 150 | 17 | 17,5 | 15 | 45 | 32 | 75 | 190 | 12 | 8 | 71 | 40 | 9 | 7 | 240 | 211 | 3 | 32,1 | 33,8 |
| 200 | 22,5 | 21,5 | 19,5 | 55 | 40 | 85 | 230 | 14 | 10 | 95 | 40 | 10 | 8 | 310 | 251 | 3 | 64,6 | 68 |
| 250 | 24 | 26 | 24 | 65 | 45 | 100 | 265 | 14 | 10 | 107 | 40 | 10 | 8 | 380 | 298 | 4 | 108 | 114 |
| 300 | 30 | 32,5 | 28 | 70 | 50 | 100 | 320 | 16 | 14 | 127 | 60 | 13 | 10 | 440 | 321 | 4 | 159 | 168 |
| 350 | 37,5 | 39 | 34,5 | 75 | 55 | 100 | 350 | 18 | 14 | 144 | 60 | 13 | 10 | 500 | 346 | 4 | 235 | 248 |
| 400 | 41 | 39 | 39 | 85 | 65 | 100 | 380 | 20 | 16 | 161 | 60 | 14 | 12 | 560 | 371 | 5 | 336 | 355 |
| 450 | 44,5 | 47,5 | 43 | 80 | 100 | 410 | 20 | 16 | 180 | 60 | 14 | 12 | 620 | 394 | 5 | 413 | 462 | |
| Tipe |
Diameter rol D |
A | L | Diameter maksimum kabel yang berlaku |
SWL tf (KN) |
Faktor Keamanan | ||||
| Tali kawat baja | Tali alami | Tali serat sintetis | ||||||||
| 6×24 | 6×30 | 6×37 | ||||||||
| 100 | 290 | 530 | 11 | 11 | 11 | 40 | 28 | 11(108) | 1,44 | |
| 150 | 420 | 740 | 17 | 17,5 | 15 | 45 | 32 | 26 (254) | 1,41 | |
| 200 | 530 | 930 | 22,5 | 21,5 | 19,5 | 55 | 40 | 42(412) | 1,49 | |
| 250 | 640 | 1100 | 24 | 26 | 24 | 65 | 45 | 56 (549) | 1,47 | |
| 300 | 750 | 1270 | 30 | 32,5 | 28 | 70 | 50 | 84 (824) | 1,50 | |
| 350 | 860 | 1440 | 37,5 | 39 | 34,5 | 75 | 55 | 122 (1196) | 1,48 | |
| 400 | 970 | 1610 | 41 | 39 | 39 | 85 | 65 | 148 (1450) | 1,50 | |
| 450 | 1080 | 1800 | 44,5 | 47,5 | 43 | 80 | 180,2 (1767) | 1,56 | ||
Logika Desain Rekayasa
Beban perhitungan diambil 2 kali beban putus tali untuk memastikan integritas fairlead meskipun tali putus.
Jalur transfer beban: Rol → Bush → Poros Pin → Pondasi.
Poros pin adalah komponen penahan beban utama yang mengalami momen lentur dari tegangan tali.
Optimasi Struktural
Poros pin memanjang ke pondasi untuk transfer beban dan kekuatan yang lebih baik.
Peningkatan diameter poros meningkatkan kekuatan dan umur tali dengan meningkatkan rasio D/d.
Jarak bebas yang dioptimalkan antara poros dan bush memastikan pelumasan dan putaran yang mulus.
Struktur
1 Sekrup Countersunk | 2 Penutup Rol | 3 Washer | 4 Bush | 5 Poros Pin | 6 Badan Rol | 7 Sekrup Set | 8 Mur | 9 Sekrup Set | 10 Cangkir Gemuk | 11 Selongsong Ulir | 12 Sumbat
Kontrol Kualitas
Bagian cor harus bebas dari cacat seperti retakan, penyusutan, dan inklusi.
Permukaan kontak tali harus digerinda halus.
Bagian yang berputar harus beroperasi secara fleksibel.
Panduan Pemilihan
Langkah 1 – Pilih diameter rol → Berdasarkan ukuran tali
Langkah 2 – Konfirmasi jenis tali → Kawat / serat
Langkah 3 – Konfirmasi kebutuhan beban → Lihat SWL
Langkah 4 – Konfirmasi posisi pemasangan
Langkah 5 – Konfirmasi kebutuhan sertifikasi
Atribut Kustom
- Struktur terbuka → Masuknya tali fleksibel
- Poros pin tugas berat → Kekuatan tinggi
- Bantalan bush → Putaran mulus
- Permukaan gerinda → Melindungi tali
- Baja cor → Struktur tahan lama
Panduan Permintaan
Harap berikan diameter tali, jenis tali, beban yang dibutuhkan, posisi pemasangan, dan persyaratan sertifikasi.
Cara Kerja
Tali dipandu oleh rol dan beban ditransfer melalui bush dan poros pin ke pondasi, memastikan operasi yang aman.
Aplikasi
Tambat kapal | Pemandu tepi dek | Tambat samping
Sertifikasi & Keunggulan
Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pabrikan → Memastikan kepatuhan dengan badan klasifikasi utama
Gambar & Foto
Gambar susunan umum dan foto produk tersedia
Pemesanan
MOQ: 1 Unit | Pengiriman: 30–60 hari | Kustomisasi tersedia
FAQ
Q1: Apa itu Fairlead Tipe Terbuka?
A: Fairlead tipe terbuka mengacu pada struktur tanpa pelat atas di atas rol. Dua, tiga, atau empat rol dipasang pada alas pondasi, dan sisi atas tetap terbuka untuk masuknya tali yang fleksibel.
Fairlead tipe tertutup mencakup pelat atas yang membatasi gerakan tali (misalnya, JIS F2014 Tipe B dan D).
Q2: Mengapa Desain Tipe Terbuka?
A: Masuknya tali fleksibel dari luar dek; cocok untuk tambat multi-arah; susunan rol modular.
Q3: Apa fungsi Ketinggian Pondasi?
A: Ketinggian pondasi digunakan untuk menyesuaikan sudut jalur tali, mengurangi tegangan lentur, menghindari kontak dek, dan meminimalkan keausan tali.
Q4: Mengapa poros pin penting?
A: Poros ini menahan beban lentur dari tegangan tali dan menentukan keamanan struktural.
Q5: Mengapa digunakan 2× beban putus?
A: Untuk memastikan fairlead tetap utuh bahkan jika tali putus.
Q6: Bagaimana cara meningkatkan umur tali?
A: Tingkatkan rasio D/d dan pastikan permukaan rol halus.
