Rantai Jangkar Laut Stud-Link | U1 U2 U3 Dilas Flash-Butt untuk Penjangkaran Kapal

Rantai Jangkar Laut Stud-Link | Dilas Flash-Butt U1 U2 U3 untuk Penjangkaran Kapal

Tinjauan Produk

Rantai jangkar laut stud-link adalah kabel rantai yang dilas flash-butt yang dipasok untuk sistem penjangkaran kapal. Setiap mata rantai umum berisi stud yang dipasang di tengah yang menopang geometri mata rantai, membantu membatasi deformasi dan puntiran yang berlebihan, dan memberikan keterlibatan yang stabil dengan pengangkat kabel windlass. Rantai dipilih sebagai bagian dari susunan penjangkaran yang lengkap, termasuk jangkar, windlass, penghenti rantai, pipa hawse, ruang rantai, dan aksesori penyambung.

Rentang yang dipasok adalah 12,5–70 mm dalam grade U1, U2, dan U3, dengan panjang shot biasanya dipesan antara 25,0 m dan 27,5 m. ISO 1704:2022 menyediakan dasar dimensi yang diakui untuk rantai jangkar stud-link, sementara aturan klasifikasi yang berlaku dan IACS UR W18 memberikan persyaratan untuk manufaktur, material, perlakuan panas, pengujian beban bukti, pengujian beban putus, penandaan, dan sertifikasi yang disetujui. Halaman ini berkaitan dengan rantai jangkar kapal; grade rantai tambat permanen lepas pantai seperti R3, R3S, R4, dan yang lebih tinggi adalah produk terpisah dan memerlukan spesifikasi yang berbeda.

Spesifikasi Cepat

• Jenis produk: Rantai jangkar laut stud-link → digunakan di antara susunan penjangkaran jangkar dan windlass / ruang rantai kapal.
• Konstruksi: Mata rantai baja canai yang dilas flash-butt dengan stud yang dipasang → menopang bentuk mata rantai dan keterlibatan pengangkat kabel yang stabil.
• Pilihan grade: U1 / U2 / U3 → grade akhir mengikuti perhitungan peralatan kapal, aturan kelas, dan cakupan pekerjaan rantai yang disetujui.
• Diameter nominal: 12,5–70 mm → dimensi dan massa yang disetujui secara rinci harus dikonfirmasi terhadap gambar kelas pabrikan.
• Panjang shot: 25,0–27,5 m sesuai pesanan → 27,5 m adalah panjang rantai standar yang dirujuk untuk pengujian beban bukti kelas dalam IACS UR W18.
• Dasar pengujian: inspeksi dimensi, pengujian beban bukti, pengujian beban putus, dan pengujian mekanis yang bergantung pada grade → cakupan survei dikonfirmasi sebelum produksi.
• Kondisi permukaan: dicat hitam, grit-blasted, atau hot-dip galvanized jika diterima oleh proyek dan kelas → pelapisan diterapkan setelah inspeksi dan pengujian yang diperlukan.
• Status pasokan: bersumber dari produsen rantai yang disetujui kelas → sertifikat kelas, dokumen pembuat, dan ketertelusuran material diatur sesuai dengan cakupan pembelian.

Parameter Teknis Utama

Panduan Pemilihan & Permintaan

Langkah 1: Konfirmasikan bahwa persyaratan adalah untuk rantai jangkar stud-link kapal, lalu berikan jenis kapal, badan klasifikasi, nomor peralatan, atau data susunan penjangkaran.

Langkah 2: Konfirmasikan diameter nominal dan grade U1, U2, atau U3 dari perhitungan peralatan yang disetujui kelas, spesifikasi jangkar, dan dimensi pengangkat kabel windlass.

Langkah 3: Konfirmasikan panjang rantai total, panjang per shot, susunan mata rantai ganjil jika diperlukan, dan mata rantai ujung, mata rantai yang diperbesar, belenggu sambungan Kenter, swivel, atau belenggu jangkar yang diperlukan.

Langkah 4: Konfirmasikan kondisi perlakuan panas, finishing permukaan, penandaan, dan apakah rantai pengganti harus cocok dengan rantai yang ada, saku wildcat, dan set aksesori di kapal.

Langkah 5: Konfirmasikan cakupan inspeksi dan sertifikat: badan klasifikasi yang ditunjuk, kehadiran survei, ketertelusuran material, pengujian beban bukti / putus, pengujian mekanis, dan persyaratan NDT tambahan apa pun.

Langkah 6: Berikan kuantitas, tujuan pengiriman, waktu pengiriman yang diperlukan, persyaratan pengemasan, dan sertifikat rantai yang ada, gambar, atau foto dimensi yang jelas jika tersedia.

Struktur

Mata rantai umum yang dilas flash-butt | Stud baja yang dipasang di tengah | Mahkota mata rantai dan zona las | Shot rantai | Mata rantai ujung dan mata rantai yang diperbesar | Belenggu sambungan Kenter | Swivel / belenggu jangkar sesuai susunan penjangkaran

Keunggulan Manufaktur, Pengujian & Ketertelusuran

• Rantai dipasok dari pabrik yang disetujui oleh badan klasifikasi yang ditunjuk untuk grade, diameter, rute manufaktur, dan kondisi perlakuan panas yang dipesan.
• Identifikasi batang canai dan kontrol nomor panas mempertahankan ketertelusuran dari baja rantai yang masuk melalui pembentukan mata rantai, pengelasan flash-butt, perlakuan panas, pengujian, dan sertifikasi akhir.
• Diameter mata rantai, panjang lima mata rantai, posisi stud, kesesuaian stud, dan toleransi dimensi dikontrol terhadap ISO 1704 atau desain yang disetujui kelas.
• Parameter pengelasan flash-butt dan penghilangan flash adalah titik kritis produksi; area las diperiksa secara visual sebelum pelapisan, dengan inspeksi tambahan hanya diatur jika ditentukan.
• Pengelasan stud, jika digunakan, mengikuti prosedur yang disetujui dan diselesaikan sebelum perlakuan panas akhir. Posisi dan kesesuaian stud diperiksa untuk menghindari offset yang tidak dapat diterima atau dudukan yang longgar.
• Setiap panjang rantai 27,5 m diuji beban buktinya di bawah prosedur kelas yang berlaku; sampel beban putus dan pengujian mekanis yang bergantung pada grade diambil sesuai dengan rencana survei yang disetujui.
• Panjang rantai jadi ditandai dengan grade, nomor sertifikat, dan stempel badan klasifikasi jika disertifikasi kelas, memungkinkan shot yang dikirim untuk dihubungkan dengan dokumentasi pengujian dan material.

Atribut Kustom

• Standar: ISO 1704:2022 / aturan kelas yang berlaku → konfirmasikan standar dimensi dan edisi kelas yang dinyatakan dalam spesifikasi pembelian.
• Grade: U1 / U2 / U3 → grade menentukan sifat material, perlakuan panas, dan beban bukti / putus yang disertifikasi.
• Diameter: 12,5–70 mm → ukuran akhir dipilih berdasarkan persyaratan peralatan penjangkaran kapal, bukan hanya berdasarkan berat rantai.
• Panjang Shot: 25,0–27,5 m → panjang khusus dan konfigurasi mata rantai ujung tunduk pada konfirmasi pabrik rantai dan kelas.
• Finishing Permukaan: Cat hitam / grit-blasted / hot-dip galvanized → pelapisan harus kompatibel dengan urutan inspeksi yang diperlukan dan spesifikasi proyek.
• Aksesori: Belenggu sambungan / mata rantai ujung / mata rantai yang diperbesar / swivel / belenggu jangkar → pasok sebagai sistem grade dan diameter yang cocok jika diperlukan.
• Sertifikasi: Sesuai dengan kelas yang ditunjuk dan cakupan pabrik yang disetujui → ketersediaan sertifikat dikonfirmasi sebelum pesanan, tidak diasumsikan untuk setiap rantai stok.

Cara Kerja

Jangkar diturunkan → Rantai stud-link melewati pipa hawse dan pengangkat kabel windlass → Stud menopang geometri mata rantai dan keterlibatan saku yang stabil → Ketegangan rantai dikontrol oleh rem windlass dan penghenti rantai → Jangkar ditarik dan rantai dicuci dan disimpan di ruang rantai

Aplikasi

Kapal kargo | Kapal curah | Tanker | Kapal kontainer | Kapal kargo umum | Kapal kerja | Sistem penjangkaran pembangunan baru | Shot rantai jangkar pengganti | Panjang rantai cadangan dan aksesori bersertifikat

Sertifikasi & Keunggulan

Sertifikasi klasifikasi dapat diatur melalui produsen rantai yang disetujui sesuai dengan grade, diameter, perlakuan panas, cakupan pengujian, dan rencana survei yang dipesan. IACS menetapkan persyaratan teknis terpadu; badan klasifikasi individu melakukan atau menerima survei dan mengeluarkan sertifikat produk yang berlaku.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pabrikan.

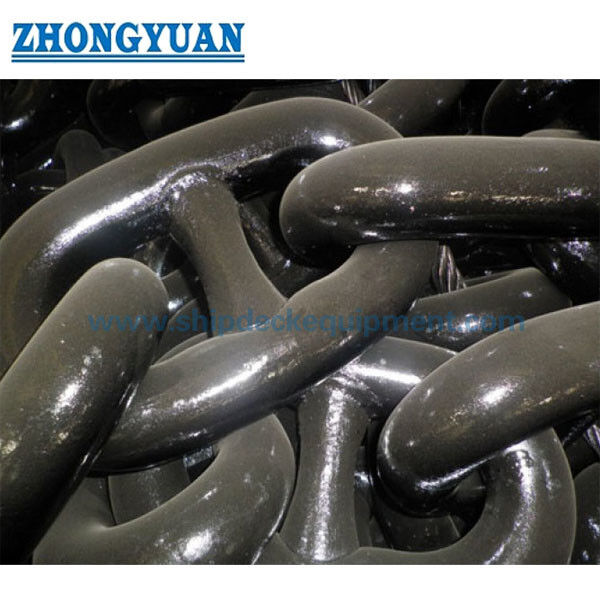

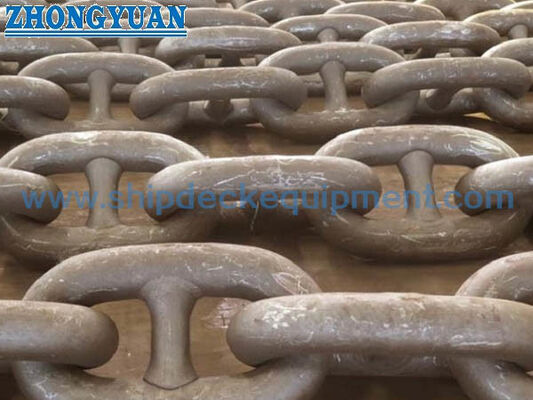

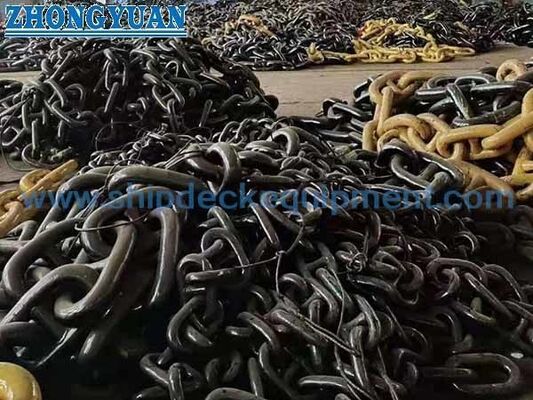

Gambar & Foto

FAQ

Q1: Bagaimana cara memilih grade rantai jangkar U1, U2, atau U3?

A1: Gunakan perhitungan peralatan penjangkaran kapal yang disetujui kelas, diameter rantai, spesifikasi jangkar, dan desain pengangkat kabel windlass. Grade yang lebih tinggi tidak boleh diganti secara otomatis karena rantai lengkap, aksesori, windlass, dan persetujuan kelas harus tetap kompatibel.

Q2: Apakah UT dan MT dilakukan pada setiap shot rantai jangkar?

A2: Tidak sebagai default universal. Cakupan kelas standar mencakup inspeksi dimensi, pengujian beban bukti, pengujian beban putus, pemeriksaan visual pengelasan flash-butt, dan pengujian mekanis yang bergantung pada grade. UT, MT, atau NDT lainnya harus dinyatakan dalam permintaan dan disepakati dengan produsen dan badan klasifikasi.

Q3: Bisakah rantai U1 / U2 / U3 ini digunakan sebagai rantai tambat permanen lepas pantai?

A3: Tidak tanpa spesifikasi terpisah yang disetujui. Grade tambat lepas pantai seperti R3, R3S, R4, R4S, dan yang lebih tinggi memiliki persyaratan material, ketangguhan, kelelahan, manufaktur, dan sertifikasi yang berbeda dan harus dikutip sebagai produk terpisah.
