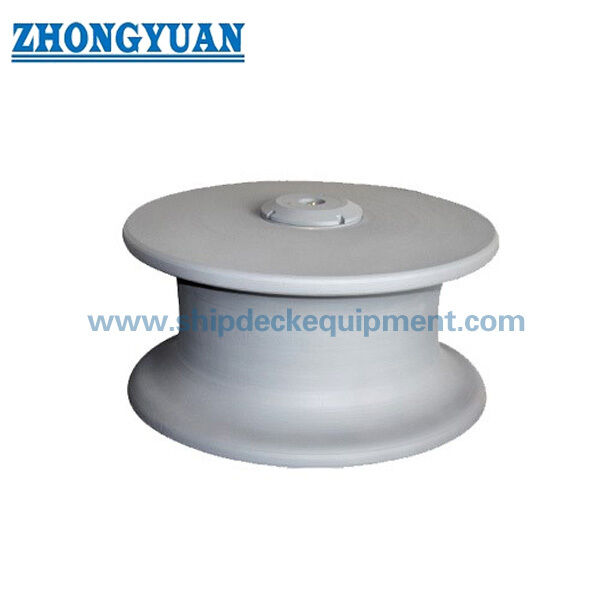

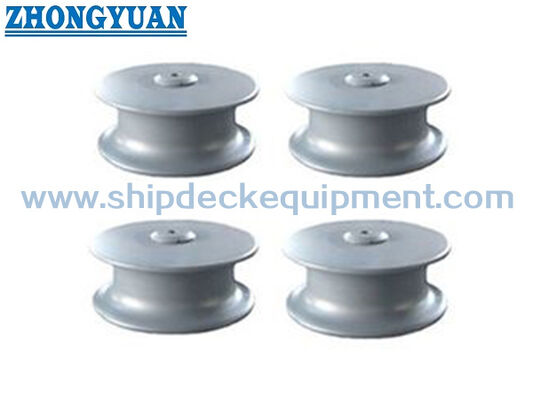

Open Type Marine Mooring Guide Roller. NS 2585 Cast Steel Single Roller Fairlead.

Roller Panduan Mooring Laut Tipe Terbuka | NS 2585 Baja Cor Tunggal Roller Fairlead

Ikhtisar Produk

Roller pemandu tambatan laut tipe terbuka NS 2585 adalah komponen fairlead roller tunggal yang digunakan untuk memandu tali tambatan dan mengatur arah tali di stasiun tambatan kapal. Biasanya dipilih berdasarkan diameter roller, jenis tali yang berlaku, pengaturan tambatan kapal, sudut tali pengikat, dan penyangga fairlead atau struktur pemasangan yang ditunjukkan pada gambar proyek.

Halaman ini berfokus pada rentang roller NS 2585 dari diameter roller 150 mm hingga 450 mm. Roller memberikan permukaan kontak tali yang halus untuk aplikasi tali serat sintetis, tali Malina, dan tali kawat baja yang tercantum dalam tabel parameter yang disediakan. Diameter tali maksimum yang berlaku hanyalah referensi pemilihan dan tidak boleh dianggap sebagai produk SWL, MBL, beban putus tali, atau beban uji.

Spesifikasi Cepat

• Jenis produk: roller pemandu tambatan tunggal tipe terbuka → digunakan sebagai komponen roller fairlead / warping untuk kontrol arah tali tambat kapal.
• Referensi standar: NS 2585 → digunakan ketika gambar kapal atau spesifikasi pembelian memerlukan dimensi roller NS 2585.
• Kisaran diameter roller: 150–450 mm → mencakup pengaturan roller pemandu tambatan kapal kecil hingga sedang pada tabel yang tersedia.
• Jenis tali yang berlaku: tali serat sintetis, tali Malina, dan tali kawat baja 1550 N/mm² → pilih roller berdasarkan jenis tali dan diameter tali maksimum yang berlaku.
• Kisaran berat roller: 24,8–310 kg → berguna untuk perencanaan penanganan, pengepakan, perkiraan pengangkutan, dan persiapan pemasangan.
• Pilihan bahan: baja ringan, baja C-Mn, baja tahan karat, baja tuang, atau besi cor nodular → mutu akhir dan bentuk pembuatan harus dikonfirmasi sebelum penawaran.
• Perawatan permukaan: Peledakan Sa 2,5 + primer toko epoksi satu lapis, hasil akhir galvanis, dipoles, atau disesuaikan → sistem akhir harus mengikuti spesifikasi pelapisan kapal.
• Cakupan pasokan: roller standar atau pengaturan khusus → poros, dudukan, alas, detail bantalan / selongsong, dan antarmuka pemasangan harus dikonfirmasi dengan gambar bila diperlukan.

Parameter Teknis Utama

Panduan Seleksi & Permintaan

Langkah 1: Konfirmasikan standar dan jenis produk yang diperlukan: Roller pemandu tambatan tunggal tipe terbuka NS 2585.

Langkah 2: Pastikan diameter roller D dari 150 hingga 450 mm sesuai dengan gambar bejana, jenis tali, dan diameter tali maksimum yang berlaku.

Langkah 3: Konfirmasikan informasi tali: tali serat sintetis, tali Malina, atau tali kawat baja; untuk tali kawat baja, konfirmasikan konstruksi seperti 6×24 atau 6×37 dan tingkat kekuatan jika ditentukan.

Langkah 4: Konfirmasikan cakupan pasokan: roller saja, roller dengan poros, roller dengan dudukan/alas, atau rakitan fairlead lengkap jika diperlukan.

Langkah 5: Konfirmasikan material, perawatan permukaan, cakupan sertifikat, persyaratan inspeksi, dan apakah dimensi khusus diperlukan.

Langkah 6: Berikan jumlah, jenis kapal aplikasi, posisi pemasangan, gambar atau foto referensi, tujuan pengiriman, dan waktu pengiriman yang diperlukan.

Struktur

Badan rol cor / baja | Susunan rol tunggal tipe terbuka | Permukaan kontak tali halus | Antarmuka lubang tengah / poros | Antarmuka dukungan Fairlead akan dikonfirmasi | Beli primer, galvanis, poles, atau perawatan permukaan tertentu

Keunggulan Permukaan Roller, Seleksi & Rekayasa

• Susunan rol tunggal cocok jika tali tambat memerlukan titik balik tertentu atau perubahan arah tali dalam susunan fairlead.
• Permukaan kontak tali yang halus membantu mengurangi abrasi lokal yang tajam dibandingkan dengan tepi baja tetap, terutama ketika sudut tali berubah selama operasi tambatan.
• Kisaran diameter roller 150–450 mm memungkinkan pemilihan berdasarkan jenis tali dan diameter tali daripada menggunakan satu roller berukuran besar untuk semua kondisi tali.
• Tabel terpisah untuk tali serat sintetis, tali Malina, dan tali kawat baja membantu menghindari pencampuran pemilihan diameter tali dengan peringkat muatan produk.
• Opsi material yang disediakan memungkinkan roller disesuaikan dengan persyaratan korosi, keausan, dan inspeksi kelas proyek; kualitas bahan akhir harus dikonfirmasi sebelum produksi.
• Perlakuan permukaan dapat dipilih untuk praktik galangan kapal, termasuk primer toko untuk pelapisan selanjutnya, penyelesaian akhir galvanis, permukaan baja tahan karat yang dipoles, atau sistem pelapisan khusus proyek.
• Untuk proyek penggantian, diameter roller yang ada, dimensi lubang/poros, pengaturan penyangga, dan ruang pemasangan yang tersedia harus diperiksa sebelum penawaran.

Atribut Khusus

• Standar: NS 2585 → digunakan bila galangan kapal, pemilik, atau gambar kapal menentukan dimensi fairlead / warping roller NS 2585.
• Tipe: Roller tunggal tipe terbuka → cocok untuk pengaturan fairlead di mana arah tali dikontrol oleh satu roller terbuka.
• Diameter Roller: 150/200/250/300/350/400/450 mm → pilih sesuai dengan diameter tali, tata letak kapal, dan gambar proyek.
• Tali yang Berlaku: serat sintetis, Malina, dan tali kawat baja → diameter tali maksimum tergantung pada jenis tali dan konstruksi tali kawat baja.
• Bahan: baja ringan, baja C-Mn, baja tahan karat, baja tuang, atau besi cor nodular → tingkat bahan akhir, persyaratan pengecoran, atau metode fabrikasi harus dikonfirmasi.
• Perawatan Permukaan: Peledakan Sa 2,5 + primer toko epoksi satu lapis, galvanis, dipoles, atau disesuaikan → penyelesaian akhir mengikuti pengecatan kapal dan persyaratan perlindungan korosi.
• Lingkup Pasokan: roller saja / roller dengan poros / roller dengan dudukan / rakitan fairlead lengkap → untuk dikonfirmasi sebelum penawaran.
• Persyaratan Sertifikat: tersedia sesuai dengan kebutuhan proyek → inspeksi kelas, ketertelusuran material, dan cakupan sertifikat pembuat harus dikonfirmasi sebelum pemesanan.

Cara Kerjanya

Tali tambat mendekati titik pemandu → Tali bersentuhan dengan roller yang berputar halus → Roller mengubah arah tali tambat dan mengurangi abrasi geser → Gaya lokal ditransfer melalui pengaturan poros/penopang ke pondasi fairlead → Pemilihan akhir diperiksa berdasarkan jenis tali, sudut lead, dan tata letak tambatan kapal

Aplikasi

Stasiun tambatan kapal | Majelis Fairlead | Posisi rol warping | Pengaturan pemandu tali dek | Susunan pemandu tali benteng | Kapal kargo | Kapal tunda | perahu kerja | Proyek pembangunan baru dan penggantian

Sertifikasi & Keunggulan

Sertifikat dapat diatur sesuai dengan kebutuhan proyek, ruang lingkup inspeksi, ketertelusuran material, dan prosedur persetujuan masyarakat kelas.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pembuat.

Menggambar & Foto

Pertanyaan Umum

Q1: Bagaimana cara memilih diameter roller NS 2585 yang benar?

A1: Pilih diameter roller sesuai dengan gambar kapal, jenis tali, diameter tali maksimum yang berlaku, arah tali pengikat, dan pengaturan penyangga fairlead yang tersedia. Tabel 150–450 mm memberikan referensi pilihan utama untuk kutipan dan gambar halaman web.

Q2: Dapatkah diameter tali maksimum yang berlaku digunakan sebagai produk SWL atau MBL?

A2: Tidak. Tabel yang tersedia memberikan diameter tali maksimum yang dapat diterapkan untuk berbagai jenis tali. Ini tidak boleh diubah secara langsung menjadi produk SWL, MBL, beban putus, beban referensi, atau beban uji tanpa dasar desain proyek dan persetujuan kelas.

Q3: Informasi apa yang diperlukan sebelum kutipan?

A3: Konfirmasikan NS 2585, diameter roller, jenis dan diameter tali, tingkat bahan, perawatan permukaan, cakupan pasokan, persyaratan sertifikat, kuantitas, gambar pemasangan atau foto referensi, tujuan pengiriman, dan waktu pengiriman yang diperlukan.
