Open Type Marine Mooring Guide Roller. NS 2585 Cast Steel Single Roller Fairlead.

Panduan Gulungan Kapal untuk Tambat Kapal | NS 2585 Fairlead Rol Tunggal

Tinjauan Produk

Gulungan panduan laut NS 2585 adalah gulungan terbuka tunggal yang digunakan untuk memandu tali tambat dan mengubah arah pimpinannya pada posisi pemandu tali di kapal. Umumnya dideskripsikan dalam katalog peralatan laut sebagai gulungan panduan, gulungan warping, atau fairlead rol tunggal. Pemilihan harus didasarkan pada ukuran gulungan, kategori dan diameter tali, geometri pimpinan tali, susunan poros/penyangga, ruang instalasi, dan gambar tambat kapal.

Tabel referensi NS 2585 publik secara konsisten menunjukkan ukuran gulungan nominal dari 150 hingga 450 mm dan massa referensi dari sekitar 24,8 hingga 310 kg. Tabel diameter tali yang disediakan mencakup tali serat sintetis, kategori tali serat alami lama, dan konstruksi tali kawat baja 6×24 dan 6×37 dengan kekuatan tarik 1550 N/mm². Diameter tali ini hanya sebagai referensi pemilihan. Nilai tersebut tidak boleh dikonversi langsung ke SWL produk, MBL, beban putus, beban referensi, atau beban uji tanpa dasar beban proyek standar/disetujui yang terkontrol.

Spesifikasi Cepat

• Jenis produk: gulungan panduan/warping laut rol tunggal → menyediakan titik putar tali yang ditentukan dalam pengaturan tambat kapal.

• Referensi standar: NS 2585 → gunakan ketika gambar kapal, spesifikasi pemilik, atau persyaratan penggantian memerlukan konfigurasi gulungan panduan ini.

• Rentang ukuran gulungan: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → tujuh ukuran referensi untuk mencocokkan ukuran tali dan geometri instalasi.

• Kategori tali yang berlaku: tali serat sintetis, tali serat alami, dan tali kawat baja 6×24 / 6×37 → diameter referensi maksimum tergantung pada kategori dan konstruksi tali.

• Dasar tali kawat baja: kekuatan tarik 1550 N/mm² dalam tabel referensi yang disediakan → jangan menerapkan batas diameter yang sama secara otomatis ke kelas atau konstruksi tali kawat lainnya.

• Massa referensi: 24,8–310 kg → berguna untuk tinjauan kutipan, pengemasan, dan penanganan; massa manufaktur/pengiriman akhir harus mengikuti gambar produksi yang disetujui.

• Pilihan material proyek: varian baja cor, besi cor / besi nodular, baja karbon, atau baja tahan karat dapat dipertimbangkan sesuai dengan gambar yang disetujui → penunjukan NS 2585 saja tidak boleh digunakan untuk mengasumsikan kelas material.

• Perlindungan permukaan: pelapisan laut, primer bengkel, galvanisasi, lapisan akhir stainless poles, atau perlakuan lain yang ditentukan proyek → sistem akhir harus mengikuti spesifikasi pelapisan dan perlindungan korosi kapal.

Parameter Teknis Utama

Panduan Pemilihan & Permintaan

Langkah 1: Konfirmasikan NS 2585 dan ukuran gulungan yang diperlukan dari gambar tambat kapal atau dimensi pengganti yang ada.

Langkah 2: Konfirmasikan kategori dan diameter tali. Untuk tali kawat baja, berikan juga konstruksi seperti 6×24 atau 6×37 dan kelas kekuatan tarik jika ditentukan.

Langkah 3: Konfirmasikan dasar beban proyek secara terpisah: SWL / beban desain yang diperlukan, MBL tali jika relevan, sudut pimpinan tali, dan arah beban. Jangan menurunkan SWL produk dari tabel diameter tali.

Langkah 4: Konfirmasikan antarmuka pasokan dan instalasi: hanya gulungan atau rakitan gulungan panduan lengkap, detail poros/pin, lubang, susunan bushing atau bantalan, geometri penyangga/pedestal, jarak perawatan yang tersedia, dan struktur dek/bulwark.

Langkah 5: Konfirmasikan kelas material, bentuk manufaktur, susunan pelumasan, lingkungan korosi, persiapan permukaan, sistem pelapisan, dan persyaratan inspeksi/sertifikat.

Langkah 6: Berikan kuantitas, jenis kapal, posisi instalasi, persyaratan klasifikasi masyarakat, gambar atau foto referensi, tujuan pengiriman, dan waktu pengiriman yang diperlukan.

Struktur

Gulungan Kontak Tali Tunggal | Antarmuka Poros / Pin Tengah | Posisi Lubang / Bush atau Bantalan | Komponen Penahan | Penyediaan Pelumasan Sesuai Spesifikasi | Antarmuka Penyangga / Pedestal | Perlindungan Permukaan Laut

Permukaan Gulungan, Keunggulan Pemilihan & Rekayasa

• Titik putar rol tunggal → menyediakan lokasi yang ditentukan untuk mengubah arah pimpinan tali tambat tanpa memaksa tali melewati tepi baja tajam yang tetap.

• Permukaan kontak tali yang halus → pemesinan / penyelesaian area kontak penting untuk membatasi abrasi lokal dan menghindari ketidakrataan permukaan yang dapat merusak tali.

• Seri referensi tujuh ukuran → ukuran gulungan 150–450 mm memungkinkan panduan tali dicocokkan dengan diameter tali dan geometri instalasi yang berbeda alih-alih menggunakan satu ukuran untuk semua pengaturan.

• Pemilihan spesifik kategori tali → referensi tali serat sintetis, serat alami, dan kawat baja dijaga terpisah sehingga diameter tali tidak tertukar dengan peringkat beban produk.

• Kontrol kesesuaian penggantian → ukuran gulungan, dimensi D1 / H, lubang / poros, geometri penyangga, dan ruang instalasi yang tersedia harus diperiksa terhadap pengaturan kapal yang ada sebelum fabrikasi.

• Kontrol konstruksi spesifik proyek → material, detail bush / bantalan, pelumasan, dan pelapisan harus mengikuti gambar yang disetujui dan spesifikasi pembelian daripada disimpulkan dari penunjukan NS 2585 saja.

Atribut Kustom

• Referensi Standar: NS 2585 → referensi gulungan panduan / warping laut yang digunakan untuk pengaturan pemandu tali di kapal.

• Konfigurasi: Rol Tunggal → satu rol kontak tali berputar yang terbuka.

• Ukuran Gulungan: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → pilih berdasarkan informasi tali dan pengaturan kapal.

• Tali yang Berlaku: Serat sintetis / serat alami / tali kawat baja → diameter referensi maksimum bervariasi berdasarkan kategori tali dan konstruksi tali kawat.

• Referensi Tali Kawat Baja: 6×24 dan 6×37 pada 1550 N/mm² → konstruksi atau kelas alternatif memerlukan konfirmasi terpisah.

• Massa Referensi: 24,8 / 49,3 / 92 / 127 / 168 / 252,5 / 310 kg → bukan peringkat beban.

• SWL / Beban Desain: Akan dikonfirmasi → katalog NS 2585 publik menggunakan terminologi beban yang tidak konsisten, sehingga definisi beban proyek harus diverifikasi sebelum kutipan atau rilis lembar data.

• Material: Spesifik Proyek → baja cor, besi cor / besi nodular, baja karbon, atau baja tahan karat hanya jika dikonfirmasi oleh gambar yang disetujui dan spesifikasi pembelian.

• Perlindungan Permukaan: Spesifik Proyek → pelapisan laut, primer bengkel, galvanisasi, lapisan akhir poles, atau sistem lain yang ditentukan.

• Persyaratan Sertifikat: Tersedia sesuai persyaratan proyek → ketertelusuran material, inspeksi pembuat, dan kehadiran klasifikasi masyarakat tunduk pada cakupan pesanan.

Cara Kerja

Tali Tambat Mendekati Posisi Panduan → Tali Menyentuh Gulungan yang Berputar → Gulungan Mengubah Arah Pimpinan Tali Sambil Mengurangi Kontak Geser → Gaya yang Dihasilkan Ditransfer Melalui Antarmuka Poros / Penyangga → Struktur Kapal Pendukung Memikul Beban yang Diterapkan

Aplikasi

Stasiun Tambat Kapal | Rakitan Fairlead | Posisi Warping / Pemandu Tali | Pengaturan Panduan Tali Dek | Posisi Panduan Tali Bulwark | Proyek Pembangunan Baru | Proyek Penggantian dan Retrofit

Sertifikasi & Keunggulan

Cakupan inspeksi dan sertifikasi harus dikonfirmasi sebelum kutipan. Sertifikat material, inspeksi dimensi, inspeksi permukaan, pemeriksaan rotasi, dan kehadiran klasifikasi masyarakat dapat diatur sesuai persyaratan proyek, rencana inspeksi yang disetujui, dan cakupan pesanan.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pembuat.

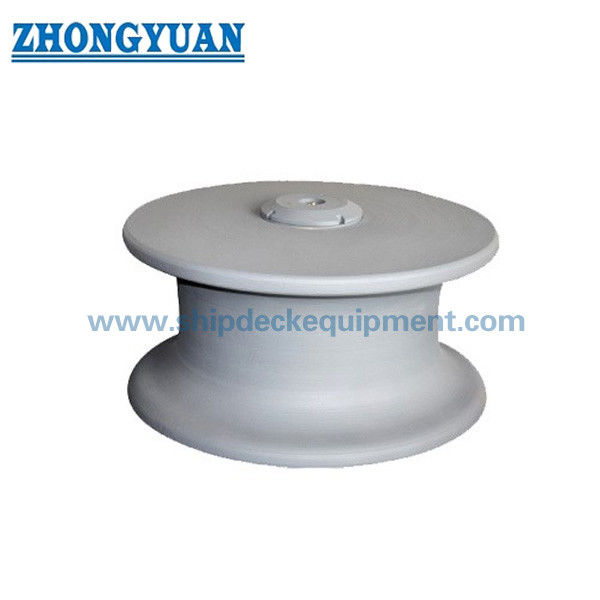

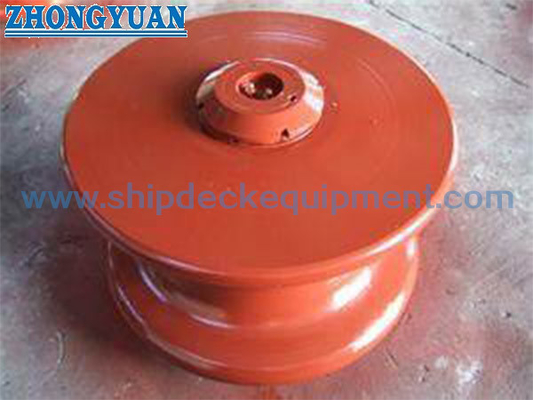

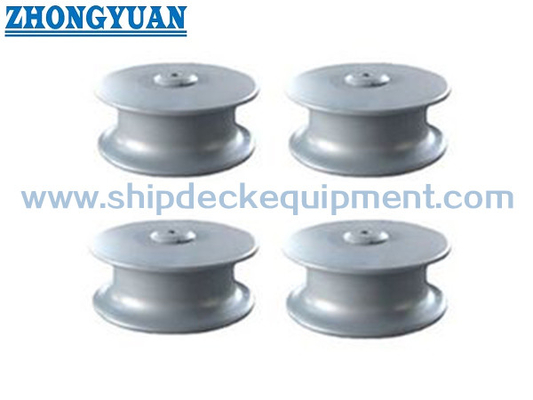

Gambar & Foto

FAQ

Q1: Bagaimana cara memilih ukuran gulungan NS 2585 yang benar?

A1: Pilih ukuran gulungan dari gambar kapal bersama dengan kategori dan diameter tali, arah pimpinan tali, susunan poros/penyangga, dan ruang instalasi yang tersedia. Untuk pekerjaan penggantian, ukur gulungan yang ada, lubang/poros, dan antarmuka penyangga daripada memilih hanya dari diameter gulungan.

Q2: Bisakah diameter tali yang berlaku digunakan sebagai SWL atau beban putus fairlead?

A2: Tidak. Nilai diameter tali adalah referensi pemilihan. Katalog NS 2585 publik menggunakan label dan nilai beban yang berbeda, sehingga SWL produk, beban putus, atau beban desain harus dikonfirmasi dari standar terkontrol, gambar proyek yang disetujui, atau spesifikasi beban pembeli.

Q3: Informasi apa yang diperlukan sebelum pembuatan kutipan atau penggantian?

A3: Berikan ukuran NS 2585, jenis dan diameter tali, dasar beban proyek yang diperlukan, dimensi gulungan dan poros/lubang, susunan penyangga atau pedestal, material, pelapisan, persyaratan sertifikat/inspeksi, kuantitas, gambar instalasi kapal atau foto, tujuan, dan waktu pengiriman yang diperlukan.r diameter, jenis dan diameter tali, kelas material, perlakuan permukaan, cakupan pasokan, persyaratan sertifikat, kuantitas, gambar instalasi atau foto referensi, tujuan pengiriman, dan waktu pengiriman yang diperlukan.
