GB/T 554-2008 Tipe A Basis Lebar Kapal Double Bitts Mooring Bollards Kapal Mooring Equipment
Detail produk:
Tempat asal: | Cina |
Nama merek: | Zhongyuan |
Sertifikasi: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
Nomor model: | Standar dan disesuaikan |
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: | 1 |
---|---|
Harga: | As per quotation |
Kemasan rincian: | Pallet atau disesuaikan |
Waktu pengiriman: | Sesuai penawaran |
Syarat-syarat pembayaran: | TT, L/C, dll. |
Menyediakan kemampuan: | Memenuhi kebutuhan klien |
Informasi Detail |
|||
Standar Teknis: | GB554-2008 | bahan: | C-Mn Steel, Stainless Steel, juga dapat menyediakan baja khusus untuk pemecah es |
---|---|---|---|
Diameter Nominal: | 100 hingga 800mm | Bobot: | 19 hingga 3071kg |
Pengobatan permukaan: | sandblasting ke S2.5 + satu lapisan primer toko epoksi, Galvanis, Dipoles, tersedia perawatan permuk | Rentang SWL: | Rentang SWL: 29KN-981KN |
Sertifikat Klasifikasi: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, dll | ||
Cahaya Tinggi: | GB/T 554-2008 kapal mooring bollards,Tipe A kapal mooring bollards GB/T 554-2008 marine bollard bollards,GB/T 554-2008 marine mooring bollards |
Deskripsi Produk
GB/T 554-2008 Tipe A Basis Lebar Kapal Double Bitts Mooring Bollards Kapal Mooring Equipment
Keterangan:
Bollard GB/T 554-2008 tipe A adalah bollard bit ganda biasa dengan alas.Kami juga menyediakan tipe lain dari standar GB/T 554-96bollard: tipe B terpasang, tipe C tonggak sederhana, tipe D single cross bollard, tipe E double cross bollard.Tersedia jenis bollard lainnya seperti bollard GB/T10106-88, DIN82607-1995, CVI-bollard, dock bollard, dll.
Spesifikasi Teknis Utama:
- Standar Teknis: GB554-2008;
- Bahan: Baja C-Mn, Baja Tahan Karat, juga dapat menyediakan baja khusus untuk pemecah es.
- Diameter Nominal: 100 hingga 800mm;
- Berat: 19 hingga 3071kg;
- Perawatan permukaan: sandblasting ke S2.5 + satu lapisan primer toko epoksi, Cermin atau Satin Dipoles, Dipoles, Galvanis, tersedia perawatan permukaan yang disesuaikan.
- Rentang SWL: 29KN-981KN.
- Sertifikat Klasifikasi: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, Dll.
Parameter Teknis Utama:
Nominal Dia. |
SWL kn |
Dimensi tumpukan | ||||||||||||||||
D | D1 | h1 | h2 | H | H1 |
t
|
t1
|
t2 | ||||||||||
100 | 29 | 114 | 145 | 40 | 6 | 196 | 150 | 10 | 6 | 7 | ||||||||
125 | 39 | 140 | 180 | 50 | 246 | 190 | 8 | |||||||||||
160 | 49 | 168 | 210 | 60 | 8 | 316 | 250 | 9 | ||||||||||
200 | 78 | 219 | 270 | 70 | 378 | 300 | 8 | |||||||||||
250 | 118 | 273 | 335 | 80 | 470 | 380 | 11 | 10 | ||||||||||
315 | 196 | 325 | 390 | 105 | 10 | 597 | 480 | 15 | 12 | |||||||||
355 | 255 | 351 | 420 | 120 | 663 | 530 | 17 | 13 | l 2 | |||||||||
400 | 314 | 402 | 480 | 135 | 749 | 600 | 18 | 14 | ||||||||||
450 | 382 | 450 | 545 | 145 | 841 | 680 | 19 | 16 | ||||||||||
500 | 451 | 508 | 610 | 160 | 12 | 928 | 750 | 20 | 18 | |||||||||
560 | 549 | 560 | 670 | 175 | 1025 | 830 | 22 | 20 | ||||||||||
630 | 686 | 610 | 730 | 190 | 1152 | 940 | 24 | 22 | ||||||||||
710 | 804 | 712 | 840 | 220 | 14 | l 291 | 1050 | 25 | 24 | |||||||||
800 | 981 | 813 | 940 | 255 | 1480 | 1200 | 26 | 25 | ||||||||||
Nominal Dia. | Ruang bawah tanah |
Bobot kg |
||||||||||||||||
A | B |
h
|
aku | L | R |
t3
|
Pengaku | k | ||||||||||
100 | 250 | 165 | 50 | 70 | 415 | 15 | 6 | 6 × 40 | 4 | 19 | ||||||||
125 | 315 | 195 | 60 | 100 | 540 | 6 × 50 | 29 | |||||||||||
160 | 400 | 225 | 70 | 145 | 670 | 20 | 6 × 60 | 45 | ||||||||||
200 | 500 | 290 | 85 | 160 | 860 | 25 | 8 | 8×70 | 6 | 80 | ||||||||
250 | 630 | 360 | 100 | 215 | 1 065 | 30 | 10 | 10 × 80 | 8 | 1 41 | ||||||||
3 15 | 800 | 43 0 | 125 | 325 | 1300 | 35 | 12 | 12 × 105 | 10 | 264 | ||||||||
355 | 890 | 80 | 145 | 360 | 175 | 40 | 13 | 13×l20 | 358 | |||||||||
400 | 1 000 | 550 | 160 | 400 | 1 630 | 45 | 14 | 14 × 135 | 499 | |||||||||
450 | 1 130 | 620 | 170 | 450 | 1 840 | 50 | 16 | 16 × 145 | 12 | 680 | ||||||||
500 | 1 250 | 690 | 190 | 500 | 2 040 | 55 | 1.8 | 18×l60 | 911 | |||||||||
560 | l 380 | 750 | 210 | 560 | 2 240 | 60 | 20 | 20×l75 | 14 | 1 208 | ||||||||
630 | 1 570 | 820 | 225 | 680 | 2 510 | 70 | 22 | 22 × 190 | 1 601 | |||||||||
710 | 1 750 | 960 | 260 | 710 | 2 840 | 80 | 24 | 24 × 220 | 16 | 2 252 | ||||||||
800 | 2 000 | 1 100 | 295 | 810 | 3 240 | 25 | 25 × 255 | 3 071 | ||||||||||
referensi: Massa dihitung menurut tinggi alas yang sama dengan h. |

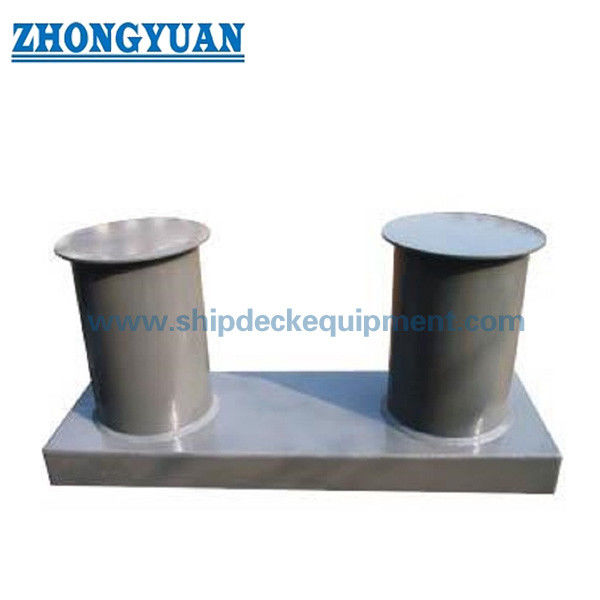

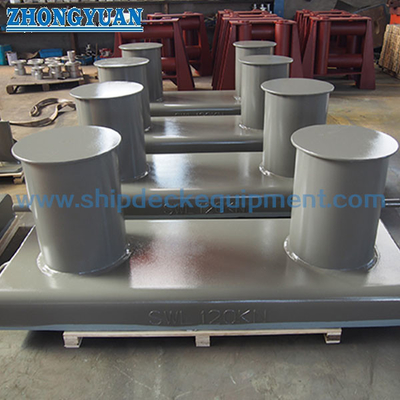

Gambar GB/T 554-2008 Tipe A Kapal Wide Base Double Bitts Mooring Bollard Peralatan Penambatan Kapal
