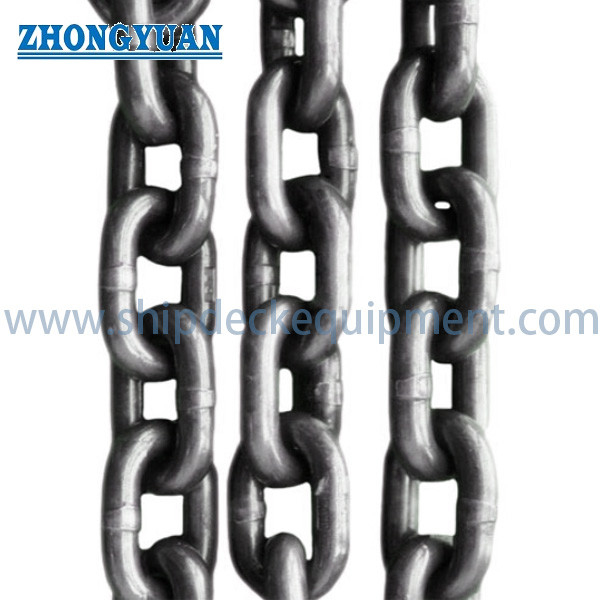

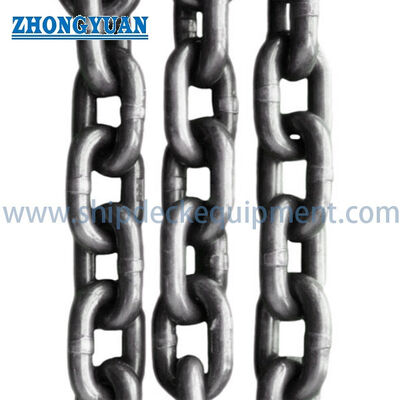

Rantai Angkat Baja Paduan Grade 80 | Rantai Las Flash-Butt untuk Sling dan Rigging

Rantai Baja Paduan Grade 80 | Rantai Las Flash-Butt untuk Sling dan Rigging

Tinjauan Produk

Rantai pengangkat berkekuatan tinggi Grade 80 adalah rantai cincin bulat baja paduan yang dilas dan diperlakukan panas yang ditujukan untuk fabrikasi sling rantai dan aplikasi penanganan beban umum di mana batas beban kerja yang terdokumentasi, uji bukti, ketertelusuran material, dan komponen pengangkat yang kompatibel diperlukan. Rantai yang dipasok diidentifikasi sebagai konstruksi las flash-butt dan tersedia dalam seri dimensi cincin pendek, cincin tengah, dan cincin panjang.

Untuk penggunaan pengangkatan profesional, jenis rantai harus dicocokkan dengan standar yang berlaku dan rakitan pengangkatan yang lengkap. Oleh karena itu, halaman ini memperlakukan seri cincin pendek sebagai konfigurasi rantai pengangkat utama. Rentang cincin tengah dan cincin panjang yang dipasok dipertahankan sebagai seri rantai las opsional, tetapi penggunaannya untuk pengangkatan di atas kepala harus dikonfirmasi oleh standar yang berlaku, WLL yang diberi peringkat produsen, catatan uji bukti, dan persetujuan proyek sebelum penawaran atau penggunaan.

Lingkup Produk dan Batas Keamanan

• Lingkup produk utama: Rantai cincin pendek baja paduan las Grade 80 untuk sling rantai dan pengangkatan umum, tunduk pada standar kepatuhan yang dipilih dan peringkat beban bersertifikat.
• Tidak dapat dipertukarkan secara otomatis dengan: rantai beban hoist terkalibrasi, rantai transmisi, rantai konveyor, rantai penarik, rantai jangkar, rantai tambat, atau rantai komersial serbaguna.
• Kapasitas sling lengkap tergantung pada rantai, master link, connecting link, kait, jumlah kaki, sudut sling, metode pengikatan, simetri beban, suhu, dan kapasitas terukur dari komponen terlemah.
• Tabel yang dipasok menyatakan beban putus minimum. Ini tidak menyatakan batas beban kerja bersertifikat, gaya bukti, metode pengujian, kondisi perlakuan panas, atau standar produk yang berlaku.

Spesifikasi Cepat

• Jenis produk: Rantai pengangkat baja paduan las berkekuatan tinggi → ditujukan untuk rakitan sling rantai dan rigging yang dapat dilacak daripada rantai serbaguna tanpa peringkat.
• Tingkat kualitas: Grade 80 / Grade 8 yang dinyatakan oleh pelanggan → dasar kepatuhan akhir harus dikonfirmasi sebagai ISO 3076, EN 818-2, atau standar lain yang disepakati.
• Konfigurasi pengangkatan utama: Rantai cincin pendek, 7 × 21 mm hingga 20 × 60 mm → pitch cincin yang ringkas mendukung geometri sling yang terkontrol dan komponen Grade 80 yang kompatibel.
• Beban putus minimum yang dipasok: 53 hingga 440 kN untuk rentang cincin pendek → MBL adalah nilai uji destruktif dan tidak boleh disajikan atau ditandai sebagai WLL.
• Faktor desain yang dinyatakan: Minimum 4:1 antara beban putus minimum dan beban terukur → WLL akhir harus dinyatakan oleh produsen dan didukung oleh sertifikat uji yang berlaku.
• Konstruksi: Rantai cincin bulat las flash-butt → kualitas las, perlakuan panas, konsistensi dimensi, pengujian bukti, dan ketertelusuran adalah kontrol produksi kritis.
• Pilihan finishing: Warna asli, menghitam, dicat, atau pelapis spesifik proyek → pemilihan pelapis harus menjaga visibilitas inspeksi, penandaan, dan sifat mekanik yang divalidasi.
• Pilihan dokumentasi: Sertifikat material, sertifikat uji pembuat, catatan beban bukti, uji beban putus, dan inspeksi pihak ketiga → cakupan yang tepat harus dikonfirmasi sebelum pesanan.

Parameter Teknis Utama

Dasar Peringkat dan Pemilihan Beban

• MBL dan WLL harus tetap terpisah: beban putus minimum ditetapkan melalui pengujian destruktif, sedangkan WLL adalah beban layanan maksimum yang diberi peringkat produsen dalam kondisi yang ditentukan.
• Faktor desain minimum yang dinyatakan sebesar 4 tidak dengan sendirinya menciptakan WLL bersertifikat. Standar yang berlaku, grade material, perlakuan panas, gaya bukti, rencana pengambilan sampel, dan penandaan harus dikonfirmasi.
• Untuk sling rantai, peringkat rakitan harus didasarkan pada konfigurasi lengkap, termasuk jumlah kaki, sudut yang disertakan, jenis pengikatan, distribusi beban, dan rantai atau fitting terlemah.
• Rantai Grade 8 cincin pendek adalah konfigurasi yang dibahas oleh ISO 3076 dan EN 818-2 untuk sling rantai dan pengangkatan umum. Rantai cincin tengah dan cincin panjang memerlukan standar dan aplikasi terukur yang dikonfirmasi secara terpisah.
• Pemuatan kejut, pemuatan samping, puntiran, simpul, tautan darurat, dan pemuatan di atas tepi tajam dapat menciptakan gaya yang tidak diwakili oleh tabel MBL rantai lurus.
• Suhu, paparan korosif, bahan kimia, proses pelapisan, keausan, dan paparan panas sebelumnya dapat memengaruhi peringkat layanan dan interval inspeksi; instruksi spesifik proyek diperlukan.

Manufaktur, Pengujian, dan Ketertelusuran

• Pemilihan batang baja paduan harus dikontrol oleh spesifikasi material yang disetujui, nomor panas, komposisi kimia, dan catatan sifat mekanik. Grade paduan yang tepat harus dikonfirmasi.
• Pembentukan tautan dan pengelasan flash-butt harus mempertahankan geometri tautan yang konsisten dan zona las yang terkontrol tanpa sirip tajam, undercut, fusi yang tidak lengkap, atau ketidaksesuaian yang berlebihan yang dapat memengaruhi kelelahan dan inspeksi.
• Perlakuan panas sangat penting untuk mencapai kekuatan dan ketangguhan Grade 80 yang ditentukan. Siklus tungku, parameter quenching dan tempering, dan identifikasi batch harus dicatat sesuai dengan rencana kualitas yang disepakati.
• Pemeriksaan dimensi harus mencakup diameter rantai, pitch, lebar dalam, lebar luar, deformasi tautan, dan massa per meter terhadap gambar yang disetujui atau toleransi standar.
• Pengujian beban bukti, pengujian beban putus sampel, pemeriksaan visual, dan pengujian non-destruktif tambahan apa pun harus mengikuti standar yang dipilih, rencana inspeksi dan pengujian, dan persyaratan pembeli.
• Penandaan batch dan dokumentasi harus menghubungkan rantai jadi dengan catatan material, perlakuan panas, produksi, pengujian, dan inspeksi. Rakitan sling akhir memerlukan identifikasi dan penandaan kapasitas terukurnya sendiri.
• Galvanisasi celup panas, pelapisan polimer, atau proses pasca-perlakuan panas lainnya bukanlah finishing standar. Mereka memerlukan persetujuan proses dan konfirmasi bahwa sifat mekanik, ketertelusuran, dan kemampuan inspeksi tidak terganggu.

Konfigurasi Rantai

• Cincin Pendek: Rasio pitch-ke-diameter yang ringkas → fokus halaman yang disukai untuk sling rantai Grade 80 dan pengangkatan umum di mana standar yang dipilih secara khusus mencakup rantai cincin pendek.
• Cincin Tengah: Peningkatan panjang cincin bagian dalam → dapat memberikan lebih banyak ruang sambungan, tetapi standar pengangkatan yang berlaku, WLL, uji bukti, dan fitting yang kompatibel harus dikonfirmasi.
• Cincin Panjang: Pitch panjang dengan massa per meter yang lebih rendah untuk beberapa diameter yang setara → berguna untuk penanganan non-standar tertentu atau aplikasi rantai umum, tetapi tidak boleh diiklankan sebagai rantai pengangkatan di atas kepala tanpa kualifikasi.
• Rakitan Sling Rantai Jadi: Rantai ditambah master link, connecting link, kait, perangkat pemendek, dan tag identifikasi → peringkat rakitan dibatasi oleh komponen terlemahnya.

Panduan Pemilihan & Permintaan

Langkah 1: Konfirmasikan tugas yang dimaksud: material sling rantai, rakitan sling rantai jadi, pengangkatan umum, pemeliharaan laut, pengikatan, transmisi, atau aplikasi lain. Tugas yang berbeda memerlukan standar yang berbeda.

Langkah 2: Konfirmasikan standar dan grade yang berlaku: ISO 3076 Grade 8, EN 818-2 Grade 8, ASME / dasar peraturan lokal, spesifikasi pelanggan, atau standar lain yang disetujui.

Langkah 3: Berikan WLL yang diperlukan dan konfigurasi sling: sling satu, dua, tiga, atau empat kaki, panjang efektif, sudut sling, jenis pengikatan, geometri beban, pusat gravitasi, dan kondisi kontak tepi apa pun.

Langkah 4: Pilih seri dan ukuran rantai: cincin pendek d × p, diameter rantai, jangkauan yang diperlukan, kuantitas, dan apakah rantai lepas atau sling rakitan lengkap diperlukan.

Langkah 5: Konfirmasikan komponen ujung dan kompatibilitas: master link, coupling link, kait, perangkat pemendek, end link, dan kapasitas terukur setiap komponen.

Langkah 6: Konfirmasikan kondisi operasi: rentang suhu, paparan air laut atau bahan kimia, perlindungan korosi, rezim inspeksi, dan batasan apa pun pada pelapisan atau galvanisasi.

Langkah 7: Konfirmasikan dokumentasi dan pengiriman: sertifikat material, sertifikat uji pembuat, sertifikat beban bukti, uji beban putus, inspeksi pihak ketiga / kelas, penandaan, pengemasan, tujuan, dan tanggal pengiriman yang diperlukan.

Atribut Kustom

• Kategori Produk: Rantai pengangkat baja paduan → untuk aplikasi sling rantai dan rigging terukur bila dipasok dengan standar, pengujian, dan identifikasi yang benar.
• Tingkat Kualitas: Grade 80 / Grade 8 → standar yang tepat dan dasar sifat mekanik harus dikonfirmasi sebelum penawaran.
• Konstruksi: Rantai cincin bulat las flash-butt → integritas las, perlakuan panas, kontrol dimensi, dan pengujian bukti adalah poin kualitas utama.
• Jenis Tautan Utama: Cincin pendek → konfigurasi yang diakui untuk sling rantai Grade 8 di bawah ISO 3076 / EN 818-2.
• Jenis Tautan Opsional: Cincin tengah / cincin panjang → penerimaan aplikasi dan pengangkatan memerlukan konfirmasi terpisah.
• Material: Baja paduan yang diperlakukan panas → grade baja yang tepat, kimia, perlakuan panas, dan persyaratan ketangguhan harus dikonfirmasi.
• Finishing Permukaan: Warna asli / menghitam / dicat / pelapis yang ditentukan → proses pelapisan harus kompatibel dengan kondisi rantai bersertifikat.
• Faktor Keamanan: Minimum 4 dinyatakan → WLL terukur dan dasar uji bukti harus dikonfirmasi pada sertifikat dan identifikasi yang disetujui.
• Bentuk Pasokan: Panjang rantai lepas atau sling rakitan → komponen rakitan, jangkauan, WLL, tag, dan pengujian bukti harus ditentukan.
• Cakupan Sertifikat: Sesuai persyaratan proyek → dokumen material, pembuat, beban bukti, beban putus, dan inspeksi pihak ketiga tidak diasumsikan sebagai standar kecuali dipesan.

Cara Kerja

Beban dihubungkan melalui master link dan fitting yang disetujui → Gaya tarik ditransfer dari tautan ke tautan melalui zona bantalan melengkung → Tautan baja paduan yang dilas dan diperlakukan panas membawa beban terukur dalam geometri sling yang disetujui → Komponen yang kompatibel dan sudut sling yang terkontrol mempertahankan kapasitas rakitan yang dinyatakan → Identifikasi, inspeksi, dan pemeriksaan berkala mendukung layanan berkelanjutan yang aman

Aplikasi

Fabrikasi sling rantai | Pengangkatan dan pemeliharaan galangan kapal | Penanganan mesin laut | Rigging industri | Penanganan struktur baja | Pengangkatan foundry dan bengkel | Penanganan kargo dan peralatan | Penggantian rakitan rantai pengangkat Grade 80 yang dapat dilacak

Inspeksi, Penandaan, dan Penggunaan Aman

• Sebelum digunakan, periksa rantai dan semua fitting dari keausan, goresan, lekukan, korosi, tautan bengkok atau meregang, las yang rusak, kerusakan panas, identifikasi yang tidak terbaca, dan perbaikan yang tidak sah.
• Jangan gunakan sling tanpa identifikasi yang tahan lama dan terbaca yang menunjukkan informasi produk atau rakitan yang diperlukan di bawah standar yang berlaku dan peraturan setempat.
• Keluarkan rantai dari layanan ketika keausan, deformasi, pemanjangan, keretakan, kerusakan las, paparan panas, korosi, atau kerusakan lain melebihi batas produsen atau standar yang berlaku.
• Jangan perbaiki rantai pengangkat Grade 80 dengan pengelasan di tempat, tautan darurat, baut, batang, atau perlakuan panas yang tidak terkontrol. Perbaikan dan kualifikasi ulang harus mengikuti produsen dan standar yang berlaku.
• Lindungi rantai dari tepi tajam dan pemuatan samping yang tidak disengaja. Hindari puntiran, simpul, pemuatan kejut, dan pemuatan yang tidak merata di antara kaki sling.
• Frekuensi inspeksi harus mencerminkan frekuensi penggunaan, tingkat keparahan layanan, jenis beban, lingkungan, dan riwayat layanan sebelumnya. Catatan harus dipelihara sesuai dengan prosedur yang berlaku.

Sertifikasi & Dokumentasi

Ketertelusuran material, dokumentasi uji produsen, pengujian beban bukti, pengujian beban putus, inspeksi dimensi, dan penyaksian pihak ketiga dapat diatur sesuai dengan standar yang dipilih, rencana inspeksi dan pengujian, dan cakupan pesanan. Ketersediaan dan kata-kata sertifikat harus dikonfirmasi sebelum penawaran.

Klasifikasi-masyarakat atau inspeksi independen dapat tersedia untuk proyek kelautan atau lepas pantai bila diperlukan oleh pembeli dan diterima oleh masyarakat yang relevan. Ini tidak boleh ditafsirkan sebagai persetujuan tipe otomatis atau sebagai setiap sertifikat yang terdaftar dipasok dengan setiap pesanan.

Tersedia berdasarkan permintaan dan tunduk pada persyaratan proyek / penerimaan masyarakat: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pembuat.

Gambar & Foto

FAQ

Q1: Bisakah beban putus minimum yang terdaftar digunakan sebagai WLL rantai?

A1: Tidak. Beban putus minimum adalah nilai uji destruktif, sedangkan WLL adalah beban layanan terukur produsen dalam standar dan faktor desain yang ditentukan. Pesanan harus menyatakan WLL yang diperlukan, standar yang berlaku, persyaratan uji bukti, dan konfigurasi sling. WLL akhir harus muncul dalam dokumentasi yang disetujui dan identifikasi produk atau sling.

Q2: Bisakah rantai cincin tengah dan cincin panjang yang dipasok digunakan untuk pengangkatan di atas kepala?

A2: Hanya setelah standar pengangkatan yang berlaku, kepatuhan Grade 80, WLL yang diberi peringkat produsen, prosedur uji bukti, toleransi dimensi, dan fitting yang kompatibel telah dikonfirmasi. ISO 3076 dan EN 818-2 secara khusus membahas rantai Grade 8 cincin pendek; seri cincin lain yang dipasok tidak boleh diasumsikan memiliki persetujuan pengangkatan yang sama.

Q3: Informasi apa yang diperlukan untuk penawaran yang andal?

A3: Berikan standar, dasar kepatuhan Grade 80, jenis rantai dan ukuran d × p, WLL yang diperlukan, rantai lepas atau rakitan sling, jumlah kaki, panjang efektif, sudut sling, kait dan master link, lingkungan operasi, finishing, kuantitas, cakupan uji dan sertifikat, tujuan pengiriman, dan waktu pengiriman yang diperlukan.
