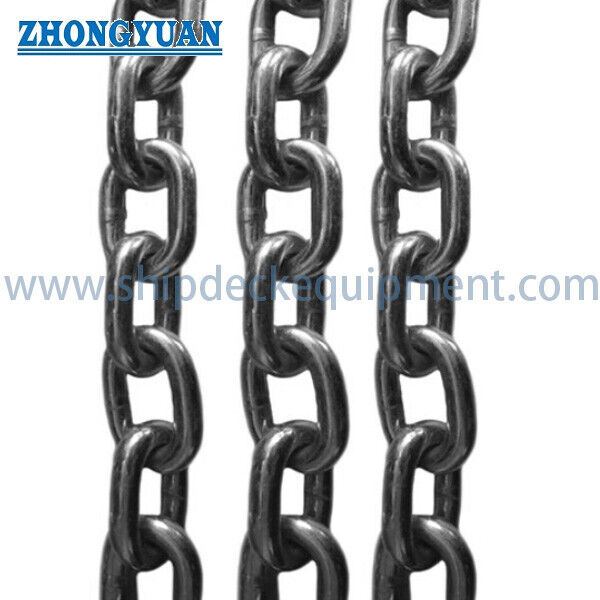

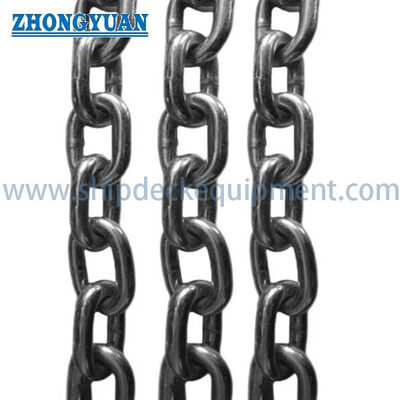

Rantai Pancing Tautan Pendek Grade 80 | Rantai Jaring Trawl Baja Paduan Perlakuan Panas 7-20 mm

Tinjauan Produk

Rantai pancing tautan pendek Grade 80 adalah rantai baja paduan las yang ringkas yang dipasok untuk perikanan komersial dan rakitan perlengkapan pukat di mana geometri tautan terkontrol, gaya putus minimum tinggi, ketahanan aus, dan koneksi yang andal dengan perlengkapan pancing yang kompatibel diperlukan. Ukuran yang tercantum menggunakan pitch pendek sekitar tiga kali diameter batang, membantu menjaga rantai tetap ringkas dan mengurangi gerakan tautan yang berlebihan dalam pengaturan perlengkapan pancing.

Halaman ini mencakup rentang 7 × 21 mm hingga 20 × 60 mm yang terverifikasi dalam tabel parameter yang dipasok. Pemilihan harus didasarkan pada diameter rantai, pitch, lebar dalam dan luar, massa per meter, gaya putus minimum, panjang jadi yang dibutuhkan, koneksi ujung, tugas memancing, dan paparan korosi. Rantai pancing Grade 80 tidak boleh digambarkan sebagai rantai pengangkat bersertifikat, rantai jangkar, atau rantai tambatan kecuali standar yang berlaku terpisah, program uji bukti, sistem penandaan, dan cakupan sertifikat telah disepakati.

Spesifikasi Cepat

• Jenis produk: Rantai pancing tautan pendek las → geometri rantai ringkas untuk perikanan komersial dan rakitan perlengkapan pukat.
• Rentang ukuran yang tercantum: 7 × 21 hingga 20 × 60 mm → enam ukuran terverifikasi dengan diameter batang nominal dari 7 hingga 20 mm.
• Bahan: Baja paduan perlakuan panas → grade bahan, komposisi kimia, kondisi perlakuan panas, dan rentang kekerasan harus dikonfirmasi.
• Gaya putus minimum: 53 hingga 440 kN → nilai pemilihan batch untuk rantai lurus baru yang diuji dalam tegangan langsung; ini bukan beban layanan yang diizinkan.
• Massa per meter: 1,09 hingga 8,85 kg/m → berguna untuk menghitung berat perlengkapan, beban penanganan, massa pengiriman, dan jumlah total rantai.
• Geometri tautan pendek: Pitch sekitar 3d → mendukung perutean ringkas dan kompatibilitas dengan belenggu, putaran, cincin, atau fitting perlengkapan pancing yang ditentukan.
• Finishing permukaan: Polos, menghitam, dicat, atau lapisan lain yang disetujui → paparan laut, abrasi, ketebalan lapisan, dan kesesuaian dimensi harus dipertimbangkan.
• Dasar pasokan: Panjang potongan, panjang berkelanjutan, fitting ujung, penandaan, dokumentasi uji, dan inspeksi pihak ketiga sesuai dengan cakupan pesanan yang dikonfirmasi.

Parameter Teknis Utama

Geometri Rantai & Kesesuaian Koneksi

• Ukuran nominal dinyatakan sebagai diameter batang d × pitch p. Keenam ukuran yang tercantum menggunakan p = 3d, yang merupakan geometri ringkas yang menentukan yang digunakan pada halaman ini.
• Lebar dalam mengontrol apakah belenggu, cincin, putaran, pengait, konektor, atau komponen perlengkapan pancing lainnya dapat masuk dan berartikulasi tanpa mengikat.
• Lebar luar memengaruhi jarak bebas melalui pemandu, saku, kotak rantai, rol, perlengkapan jaring, dan peralatan di sekitarnya.
• Fitting yang kompatibel harus dipilih berdasarkan diameter pin aktual, lebar rahang, persyaratan artikulasi, dan peringkat beban daripada hanya berdasarkan diameter rantai nominal.
• Rantai tidak boleh dipelintir, dibebani samping melintasi tautan, dibengkokkan tajam pada radius yang tidak sesuai, atau dihubungkan melalui fitting yang terlalu kecil.
• Jika rantai diperlukan untuk melewati roda saku, gypsy, penggerak terkalibrasi, atau pemandu khusus, toleransi dimensi dan persyaratan kalibrasi harus dikonfirmasi secara terpisah.

Tugas Memancing, Keausan & Masa Layanan

• Rantai pancing komersial terpapar gerakan berulang, benturan, abrasi, air asin, kontak dek, dan kontaminasi dari operasi memancing. Pemilihan harus memperhitungkan tugas aktual daripada hanya gaya putus minimum.
• Tautan pendek memberikan bentuk rantai yang ringkas dan relatif stabil, tetapi keausan dapat terkonsentrasi di zona kontak antar-tautan dan di titik koneksi dengan belenggu, cincin, putaran, atau fitting jaring.
• Desain harus menghindari gesekan terus-menerus pada tepi baja yang tajam, pembebanan kejut yang berlebihan, puntiran parah, dan pembebanan yang tidak seimbang antara kaki rantai paralel.
• Interval inspeksi harus mencerminkan jam operasi, siklus tangkapan, kontak dasar laut, paparan korosi, dan keausan yang diamati. Tautan yang memanjang, retak, bengkok, sangat berkarat, atau aus secara lokal harus dikeluarkan dari layanan.
• Kriteria pensiun, kehilangan diameter yang diizinkan, batas pemanjangan, dan kebijakan perbaikan harus mengikuti prosedur perlengkapan pancing pembeli atau standar produk yang disepakati. Rantai perlakuan panas yang rusak tidak boleh dilas di lapangan tanpa prosedur produsen yang disetujui.
• Rantai yang hilang di laut dapat menjadi alat tangkap yang ditinggalkan. Panjang jadi, keamanan koneksi, penandaan, inspeksi, dan prosedur pemulihan harus dikoordinasikan dengan praktik manajemen perlengkapan operator kapal.

Bahan, Pengelasan & Perlakuan Panas

• Batang baja paduan memberikan dasar kekuatan dan ketangguhan untuk kinerja Grade 80, tetapi komposisi kimia baja yang tepat dan persyaratan kebersihan harus dinyatakan dalam spesifikasi pembelian.
• Setiap tautan dibentuk dan dilas secara elektrik sebelum perlakuan panas akhir dalam produksi rantai Grade 80 yang umum. Rute proses aktual dan kualifikasi peralatan harus dikonfirmasi dengan pemasok.
• Pengerasan dan tempering umumnya digunakan untuk rantai paduan Grade 80 untuk mendapatkan keseimbangan kekuatan, ketangguhan, daktilitas, dan ketahanan aus yang diperlukan.
• Kualitas zona las sangat penting karena las tautan membentuk bagian dari jalur beban tarik langsung. Kontrol proses, inspeksi visual, pemeriksaan dimensi, dan pengujian mekanis harus mencakup bahan dasar dan tautan yang dilas.
• Istilah “tahan panas” tidak boleh digunakan sebagai klaim layanan umum. Suhu operasi maksimum dan minimum serta pengurangan beban setelah paparan panas memerlukan konfirmasi terhadap standar produk yang mengatur.
• Pemanasan lapangan, pemotongan api, pengelasan yang tidak terkontrol, atau pelurusan panas dapat mengubah sifat perlakuan panas dan tidak boleh dilakukan tanpa persetujuan teknis tertulis.

Perlindungan Permukaan untuk Layanan Perikanan Laut

• Rantai polos atau dipoles mempertahankan dimensi tautan asli tetapi memberikan perlindungan korosi yang terbatas dan oleh karena itu memerlukan penyimpanan, pemeliharaan, dan inspeksi yang sesuai.
• Lapisan menghitam atau dicat memberikan perlindungan sementara yang ekonomis dan identifikasi visual yang mudah, meskipun abrasi pada titik kontak antar-tautan akan secara progresif menghilangkan lapisan.
• Lapisan semprot dapat didiskusikan ketika sistem lapisan, ketebalan film kering, fleksibilitas, ketahanan benturan, dan efek pada jarak bebas koneksi didefinisikan.
• Galvanisasi celup panas dan pelapisan elektro tidak disajikan sebagai finishing Grade 80 standar di halaman ini. Rantai paduan perlakuan panas dapat terpengaruh oleh pengawetan, pelapisan, suhu galvanisasi, atau degradasi terkait hidrogen.
• Rantai pancing Grade 80 yang digalvanis atau dilapisi memerlukan proses yang disetujui produsen, tinjauan dimensi, verifikasi pasca-perlakuan, dan konfirmasi bahwa nilai gaya putus yang dinyatakan tetap berlaku.
• Finishing yang dipilih harus dinyatakan dengan warna, grade persiapan, ketebalan lapisan, metode perbaikan, perlindungan pengemasan, dan area kontak atau identifikasi yang tidak dilapisi.

Kontrol Kualitas & Dokumentasi Uji

• Kontrol bahan masuk dapat mencakup verifikasi grade baja, identifikasi panas/batch, komposisi kimia, dan tinjauan sertifikat bahan.
• Kontrol produksi harus mencakup diameter batang, pitch, lebar dalam, lebar luar, bentuk tautan, posisi las, kondisi permukaan, dan panjang jadi.
• Catatan perlakuan panas dan pemeriksaan kekerasan dapat disertakan jika diperlukan untuk menunjukkan konsistensi proses.
• Pengujian bukti, pengujian gaya putus sampel, pengujian lentur, pengukuran pemanjangan, pengujian kelelahan, atau pemeriksaan metalografi harus ditentukan oleh pembeli atau standar produk yang mengatur.
• Gaya putus minimum yang dipasok adalah nilai uji destruktif, bukan beban uji operasi. Metode uji, jumlah sampel, frekuensi uji, dan kriteria penerimaan harus disepakati sebelum penawaran.
• Dokumentasi dapat mencakup sertifikat pembuat, sertifikat bahan, laporan inspeksi dimensi, laporan uji batch, catatan perlakuan panas, dan laporan saksi pihak ketiga sesuai pesanan.

Panduan Pemilihan & Permintaan

Langkah 1: Konfirmasikan posisi aplikasi dalam perlengkapan pancing, seperti rigging pukat, koneksi perlengkapan jaring, pengaturan pemberat, rakitan penanganan dek, atau tugas lain yang ditentukan dalam gambar.

Langkah 2: Konfirmasikan ukuran nominal d × p, panjang jadi yang dibutuhkan, kuantitas, berat rantai, gaya putus minimum, dan faktor keamanan atau desain proyek.

Langkah 3: Sediakan semua fitting dan jarak bebas yang cocok: diameter pin belenggu, lebar rahang, dimensi cincin atau putaran, grade konektor, dan batasan pemandu, rol, roda saku, atau penyimpanan apa pun.

Langkah 4: Konfirmasikan grade bahan, perlakuan panas, suhu operasi, lingkungan korosi, finishing permukaan yang dibutuhkan, warna, ketebalan lapisan, dan pengemasan.

Langkah 5: Konfirmasikan pengujian dan dokumentasi: sertifikat bahan, uji bukti, uji putus batch, uji kelelahan, laporan dimensi, inspeksi pihak ketiga, penandaan, dan ketertelusuran.

Langkah 6: Sediakan jenis kapal pancing, gambar perlengkapan, foto, panjang pengiriman yang dibutuhkan, fitting ujung, tujuan, waktu pengiriman, dan apakah rantai tersebut untuk perlengkapan baru atau pengganti rantai yang ada.

Atribut Kustom

• Jenis Rantai: Rantai pancing las tautan pendek → halaman ini hanya mencakup geometri pitch 3d yang ringkas.
• Grade: 80 → standar pengatur yang tepat, spesifikasi baja paduan, dan persyaratan sifat mekanik harus dikonfirmasi.
• Ukuran Nominal: 7 × 21 / 10 × 30 / 13 × 39 / 16 × 48 / 19 × 57 / 20 × 60 mm → pilih berdasarkan beban, berat perlengkapan, dan kompatibilitas fitting.
• Gaya Putus Minimum: 53-440 kN → berlaku untuk rantai baru di bawah uji tegangan langsung yang disepakati; bukan beban layanan atau WLL pengangkatan.
• Faktor Keamanan / Desain: Minimum 4 dinyatakan oleh pemasok → beban operasi yang diizinkan akhir harus ditetapkan oleh desainer perlengkapan pancing dan prosedur operasi yang disetujui.
• Finishing Permukaan: Polos / menghitam / dicat / lapisan kustom yang disetujui → galvanisasi atau pelapisan memerlukan konfirmasi teknis terpisah.
• Panjang & Fitting Ujung: Sesuai pesanan → berikan panjang potongan, jumlah buah, susunan tautan ujung, konektor, dan toleransi panjang yang diizinkan.
• Dokumentasi: Sesuai spesifikasi pembelian → sertifikat QMS pemasok, laporan uji produk, dan inspeksi pihak ketiga adalah dokumen terpisah.

Cara Kerja

Beban perlengkapan pancing masuk melalui konektor yang kompatibel → Tautan pendek yang ringkas mentransmisikan gaya tarik langsung melalui rantai baja paduan las → Massa dan geometri rantai berkontribusi pada pengaturan perlengkapan yang ditentukan → Koneksi ujung mentransfer beban ke komponen perlengkapan pancing berikutnya

Aplikasi

Perlengkapan pancing komersial | Rakitan perlengkapan pukat | Pengaturan jaring dan posisi pemberat | Koneksi perlengkapan dek kapal pancing | Peralatan akuakultur jika disetujui oleh desainer sistem | Rantai pengganti yang cocok dengan gambar yang ada

Sertifikasi & Dokumentasi

Sertifikasi ISO 9001 berkaitan dengan sistem manajemen mutu pemasok dan bukan merupakan sertifikat produk itu sendiri. Dokumentasi CE hanya berlaku ketika rantai ditempatkan di pasar UE dalam cakupan undang-undang yang berlaku dan telah menyelesaikan penilaian kesesuaian yang diperlukan. SGS atau pihak ketiga lainnya dapat melakukan inspeksi atau pengujian jika termasuk dalam pesanan pembelian. Jenis sertifikat, standar, cakupan uji, penandaan, dan organisasi penerbit harus dikonfirmasi sebelum penawaran.

Dokumentasi yang tersedia sesuai pesanan: Sertifikat QMS ISO 9001 Pemasok | Sertifikat Bahan | Sertifikat Pembuat | Laporan dimensi dan gaya putus batch | Catatan perlakuan panas | Laporan inspeksi pihak ketiga atau uji SGS | Deklarasi CE dan dokumen pendukung hanya jika berlaku secara hukum

Gambar & Foto

FAQ

Q1: Bagaimana cara memilih ukuran rantai pancing Grade 80 yang benar?

A1: Pilih rantai dari beban perlengkapan pancing yang dibutuhkan, faktor desain proyek, gaya putus minimum, berat rantai yang dibutuhkan, dimensi tautan, panjang jadi, dan kompatibilitas dengan setiap konektor dan pemandu. Jangan memilih hanya berdasarkan diameter, dan jangan menganggap gaya putus minimum sebagai beban operasi yang diizinkan.

Q2: Apakah rantai ini cocok untuk pengangkatan overhead?

A2: Tidak secara otomatis. Halaman ini untuk rantai pancing komersial. Penggunaan untuk pengangkatan memerlukan standar rantai pengangkat yang dikonfirmasi secara terpisah, batas beban kerja bersertifikat, rezim uji bukti, penandaan, ketertelusuran, komponen pengangkat yang kompatibel, dan dokumentasi CE atau peraturan yang berlaku. Tabel rantai pancing yang dipasok saja tidak menetapkan kepatuhan pengangkatan.

Q3: Bisakah rantai pancing Grade 80 digalvanis celup panas atau digalvanis elektro?

A3: Hanya setelah konfirmasi teknis oleh produsen rantai. Pengawetan, pelapisan, dan galvanisasi dapat memengaruhi baja paduan perlakuan panas dan dapat mengubah dimensi atau kinerja mekanis. Proses, tindakan pengendalian hidrogen, pengujian pasca-perlakuan, dan validitas berkelanjutan dari gaya putus minimum harus dikonfirmasi sebelum pasokan.
