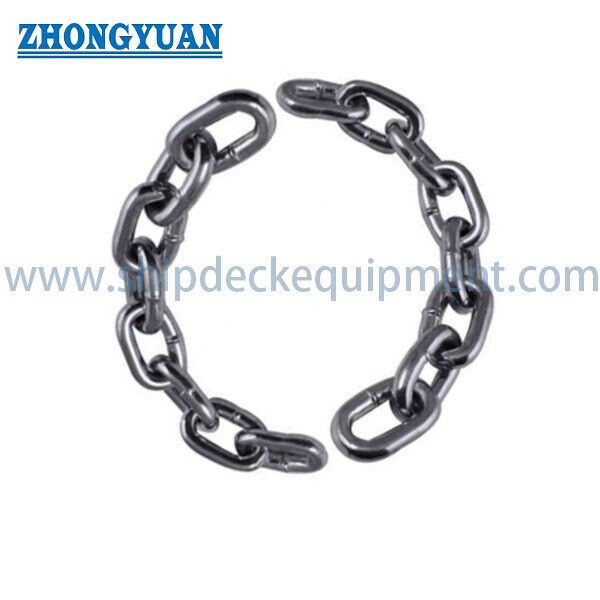

Rantai Baja Bulat Las DIN 5685 | Rantai Serbaguna Tautan Pendek dan Tautan Panjang

Rantai Baja Bulat Las DIN 5685 | Rantai Serbaguna Tautan Pendek dan Tautan Panjang

Tinjauan Produk

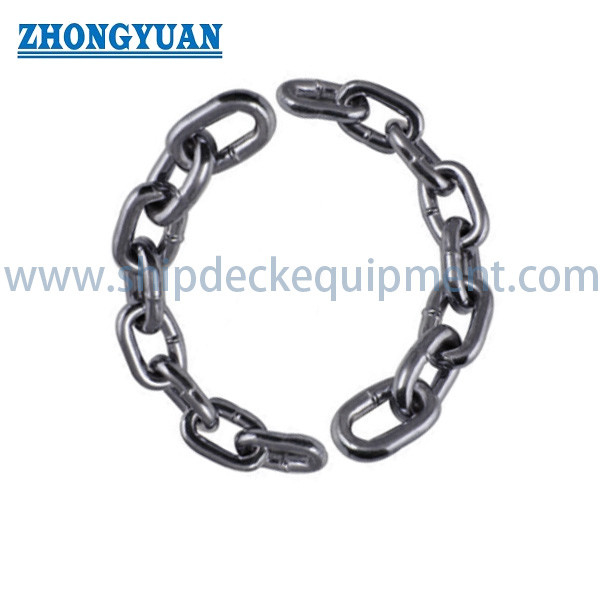

Rantai baja bulat las DIN 5685 ditujukan untuk aplikasi serbaguna, non-angkat di mana rantai baja fleksibel diperlukan untuk penghalang, penahanan komponen lepas, pengaturan anti-hilang, organisasi bengkel, atau layanan utilitas yang sebanding. Rantai dibentuk dari tautan baja bulat yang dilas dan dapat dipasok dalam geometri tautan pendek atau tautan panjang, dengan diameter tautan, panjang dalam, lebar luar, hasil akhir, dan panjang pengiriman yang dipilih untuk pemasangan.

Untuk penggunaan di kapal atau industri, produk ini harus diperlakukan sebagai rantai utilitas daripada peralatan pengangkat laut, penahan, penarik, tambatan, pengamanan kargo, atau pengangkat. Seri DIN 5685 saat ini mencakup rantai baja bulat las non-bukti beban. Oleh karena itu, kesesuaian tergantung pada fungsi non-angkat yang dimaksud, paparan lingkungan, kompatibilitas dimensi, dan spesifikasi pembelian.

Cakupan Produk dan Batasan Keselamatan

• Rantai non-bukti beban → standar tidak memerlukan pengujian beban bukti untuk keluarga produk ini.
• Tidak untuk mengangkat → jangan gunakan sebagai sling rantai, rantai pengangkat, media pengangkat, atau suspensi penahan beban.
• Bukan pengganti rantai jangkar, rantai penarik, rantai pengikat, rantai konveyor, rantai pertambangan, atau rantai teruji spesifik aplikasi lainnya.
• Angka beban referensi pemasok apa pun tidak boleh disajikan atau ditafsirkan sebagai WLL, SWL, beban bukti, atau kapasitas pengangkatan yang bersertifikat.

Spesifikasi Cepat

• Keluarga standar: DIN 5685-1 tautan panjang, DIN 5685-2 tautan semi-panjang, dan DIN 5685-3 tautan pendek → konfirmasikan bagian yang berlaku saat ini dalam pesanan pembelian.
• Konstruksi: tautan baja bulat yang dilas → geometri rantai serbaguna sederhana tanpa kalibrasi untuk roda rantai.
• Rentang ukuran dalam data yang disediakan: diameter tautan 2 hingga 13 mm → mencakup pengaturan utilitas ringan dan penahanan umum.
• Penunjukan tautan komersial dalam tabel yang disediakan: Tipe A tautan pendek dan Tipe C tautan panjang → konfirmasikan kesetaraan dengan edisi DIN dan gambar yang diperlukan.
• Rentang massa perkiraan: 6 hingga 345 kg per 100 m, tergantung pada diameter dan jarak tautan → relevan untuk penanganan, pengemasan, dan pengiriman.
• Pilihan hasil akhir: warna asli, dicat hitam, berlapis seng, galvanis celup panas, atau pelapis yang ditentukan proyek → pilih sesuai dengan paparan dan kesesuaian aksesori.
• Status beban standar: non-bukti beban → kesesuaian dimensi dan material tidak menciptakan persetujuan pengangkatan.

Jenis Tautan dan Pemilihan Standar

Tipe A dalam jadwal yang disediakan menggunakan panjang tautan dalam yang lebih pendek. Ini menghasilkan pola tautan yang lebih ringkas dan lebih banyak tautan per satuan panjang. Tipe C menggunakan panjang tautan dalam yang lebih panjang dan massa yang lebih rendah per 100 m untuk diameter nominal yang sama dalam jadwal yang disediakan.

Untuk pesanan baru, penunjukan tidak boleh hanya bergantung pada A atau C. Konfirmasikan gambar tautan yang diperlukan dan bagian DIN 5685 yang berlaku: DIN 5685-1 untuk rantai tautan panjang, DIN 5685-2 untuk rantai tautan semi-panjang, atau DIN 5685-3 untuk rantai tautan pendek. Edisi DIN 5685 bernomor tunggal historis telah digantikan oleh seri berbasis bagian.

Parameter Teknis Utama

Referensi baja rantai: DIN 17115 adalah standar pengiriman teknis DIN saat ini untuk baja yang digunakan untuk rantai tautan bulat yang dilas dan komponen rantai; penerapan dan pemilihan grade tetap tunduk pada spesifikasi rantai yang dipesan.

• Bentuk manufaktur: tautan baja bulat yang dilas; proses pengelasan, kriteria penerimaan las, dan cakupan inspeksi harus dikonfirmasi oleh produsen.
• Hasil akhir warna asli atau dicat hitam cocok untuk layanan utilitas kering atau terkontrol di mana persyaratan perlindungan korosi terbatas.
• Pelapisan seng atau galvanisasi celup panas meningkatkan ketahanan korosi, tetapi ketebalan pelapis dan celah internal harus diperiksa saat rantai melewati mata, braket, atau fitting.
• Baja tahan karat, baja paduan, baja berkekuatan tinggi, perlakuan panas, pelapisan bubuk, atau warna khusus bukanlah properti inheren DIN 5685 dan harus diperlakukan sebagai persyaratan proyek terpisah.
• Inspeksi dan Kontrol Pasokan
• Inspeksi dimensi: diameter tautan d, panjang dalam t, lebar luar b, dan panjang yang dipesan.

Inspeksi visual: bentuk tautan, kelangsungan las, tepi tajam yang berbahaya, kondisi permukaan, dan cakupan pelapisan jika berlaku.

• Verifikasi pengiriman: kuantitas, massa atau panjang, hasil akhir, pengemasan, identifikasi, dan dokumentasi yang dipesan.
• Sertifikat material, laporan dimensi, laporan pelapisan, atau pengujian tambahan dapat diatur sesuai dengan pesanan pembelian; mereka tidak termasuk secara otomatis.
• Pengujian tambahan tidak mengubah rantai utilitas DIN 5685 menjadi rantai pengangkat bersertifikat kecuali seluruh produk dirancang, diproduksi, diuji, ditandai, dan disertifikasi sesuai dengan standar rantai pengangkat yang berlaku.
• Panduan Pemilihan & Permintaan
• Langkah 1: Konfirmasikan penggunaan aktual dan nyatakan dengan jelas bahwa rantai tersebut untuk fungsi non-angkat, non-pengangkat, non-jangkar, dan non-kritis keselamatan.

Langkah 2: Konfirmasikan bagian standar yang diperlukan dan geometri tautan: tautan pendek, tautan semi-panjang, atau tautan panjang; berikan gambar yang berlaku jika penunjukan komersial A / C digunakan.

Langkah 3: Tentukan diameter tautan d, panjang dalam t, lebar luar b, panjang total yang diperlukan, toleransi panjang potongan, dan aksesori penghubung apa pun.

Langkah 4: Tentukan grade material, hasil akhir, warna, kondisi paparan, dan apakah pelapisan seng atau galvanisasi celup panas harus mematuhi persyaratan pelapisan terpisah.

Langkah 5: Konfirmasikan cakupan inspeksi dan dokumen: laporan dimensi, sertifikat material, laporan pelapisan, persetujuan sampel, atau saksi pihak ketiga jika diperlukan.

Langkah 6: Berikan kuantitas, metode pengemasan, tujuan pengiriman, waktu pengiriman yang diperlukan, dan gambar atau foto referensi.

Catatan Kompatibilitas dan Penggunaan

Periksa bukaan bersih belenggu, cincin, braket, mata pad, atau pin penahan terhadap dimensi tautan jadi.

Jangan memaksakan tautan galvanis melalui fitting yang terlalu kecil; kerusakan pelapis dapat mengekspos baja dasar dan mengurangi perlindungan korosi.

• Hindari aplikasi yang melibatkan lari terus menerus di atas sproket atau roda saku kecuali standar rantai terkalibrasi telah ditentukan.
• Ganti rantai yang menunjukkan korosi parah, las retak, tautan terdistorsi, keausan berlebihan, atau kerusakan yang tidak konsisten dengan fungsi utilitas yang dimaksud.
• Atribut Kustom
• Kategori Produk: Rantai baja bulat las serbaguna → gunakan untuk fungsi utilitas dan penahanan daripada pengangkatan atau layanan penahan beban.

Keluarga Standar: DIN 5685-1 / DIN 5685-2 / DIN 5685-3 → pilih bagian yang berlaku sesuai dengan geometri tautan panjang, semi-panjang, atau pendek.

• Jenis Komersial: Tipe A tautan pendek / Tipe C tautan panjang → penunjukan yang disediakan pelanggan yang memerlukan konfirmasi gambar dan edisi.
• Diameter Nominal: 2–13 mm dalam jadwal yang disediakan → pilih bersama dengan bukaan tautan dan kompatibilitas aksesori.
• Konstruksi: Tautan baja bulat yang dilas → konstruksi rantai utilitas non-kalibrasi.
• Hasil Akhir Permukaan: Warna asli / dicat hitam / berlapis seng / galvanis celup panas / pelapis yang ditentukan → sesuaikan dengan paparan korosi dan celah dimensi.
• Status Beban: Non-bukti beban → bukan rantai WLL, SWL, pengangkat, penarik, penahan, atau pengaman kargo yang bersertifikat.
• Aplikasi
• Penghalang industri | Penahanan komponen lepas dari kehilangan | Pelindung mesin dan bengkel | Pengaturan utilitas gudang | Penggunaan serbaguna pertanian | Layanan utilitas dek laut di mana tidak ada pengangkatan, penahan, penarikan, tambatan, penahanan kargo, atau beban kritis keselamatan yang terlibat

Dokumentasi

Dokumentasi yang tersedia harus disepakati sebelum produksi dan dapat mencakup sertifikat kesesuaian komersial, sertifikat material, laporan inspeksi dimensi, laporan pelapisan, daftar kemasan, dan identifikasi ketertelusuran. Sertifikat pengangkatan atau persetujuan badan klasifikasi tidak boleh tersirat untuk produk non-bukti beban ini.

Gambar & Foto

FAQ

Q1: Bisakah rantai DIN 5685 digunakan untuk mengangkat atau sebagai sling rantai?

A1: Tidak. Keluarga DIN 5685 saat ini mencakup rantai baja bulat las non-bukti beban. Seharusnya tidak digunakan sebagai media pengangkat, rantai sling, rantai pengangkat, atau suspensi penahan beban.

Q2: Apa perbedaan antara Tipe A dan Tipe C dalam tabel yang disediakan?

A2: Tipe A menggunakan panjang tautan dalam yang lebih pendek, sedangkan Tipe C menggunakan panjang tautan dalam yang lebih panjang dan massa yang lebih rendah per 100 m untuk diameter nominal yang sama. Pesanan juga harus mengidentifikasi bagian DIN 5685 saat ini yang berlaku dan gambar tautan yang disetujui.

Q3: Hasil akhir permukaan mana yang cocok untuk lingkungan luar ruangan atau laut?

A3: Pelapisan seng atau galvanisasi celup panas biasanya dipertimbangkan sebelum warna asli atau cat hitam untuk paparan korosif, tetapi pilihan akhir tergantung pada lingkungan layanan, spesifikasi pelapisan, tampilan yang diperlukan, dan celah melalui fitting yang cocok.
