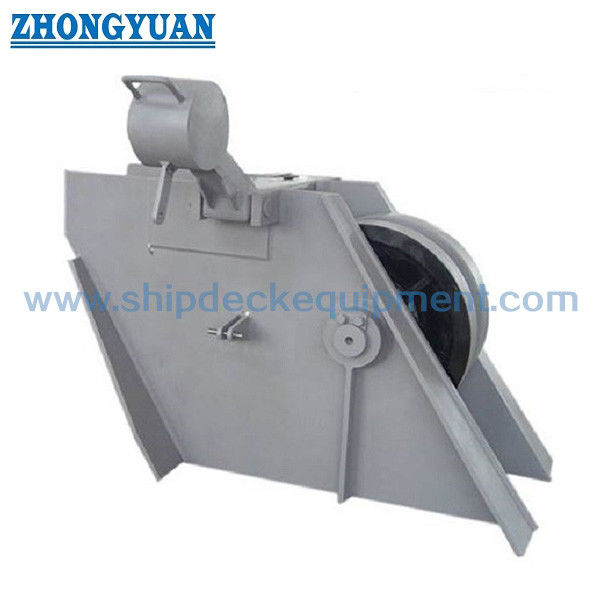

Roller Type Chain Stopper untuk Rantai Anchor 70 ′′ 132mm JIS F2031 Anchor Chain Load Holding untuk Kapal
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan Marine Equipmen |
| Sertifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Nomor model: | Standar Atau Disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Based on quotation |
| Kemasan rincian: | Ekspor palet standar atau kemasan khusus |
| Waktu pengiriman: | Berdasarkan kebutuhan proyek |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | Produksi yang disesuaikan berdasarkan kebutuhan proyek |
|
Informasi Detail |
|||
| Standar Teknis: | JIS F2031-1998 | Jenis: | Tipe roller pawl |
|---|---|---|---|
| Ukuran Rantai: | 70-132mm | Bahan: | Baja Ringan, Baja C-Mn, Baja Tahan Karat, Baja Tuang, Besi Cor Nodular, Penempaan Baja, |
| Perawatan Permukaan: | Sandblasting hingga S2.5 + satu lapisan primer toko epoksi, tersedia perawatan permukaan yang disesu | Sertifikat Klasifikasi: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, dll. |
| Yang lain: | Dapat Disesuaikan sesuai permintaan galangan kapal | Berat401 hingga 2900kg;: | 932 hingga 4840kg |
| Ukuran nominal:: | 73 - 132 | ||
| Menyoroti: | JIS F2031 Stopper Kabel Rantai,Perlengkapan Pelabuhan Kapal Rantai Stopper Kabel,Roller Bar Type Chain Cable Stopper |
||
Deskripsi Produk
Roller Type Chain Stopper untukRantai jangkar 70 ∼ 132 mmJIS F2031 Anchor Chain Load Holding untuk Kapal
Ringkasan Produk
Penutup rantai jenis roller adalah komponen keamanan penting dalam sistem jangkar, yang digunakan untuk menahan rantai jangkar dan mentransfer beban dari windlass ke struktur kapal.
Dirancang sesuai dengan JIS F2031-1998, ia memiliki mekanisme roller dan anjing untuk mengunci rantai yang dapat diandalkan di bawah beban.
Desain ini mempertimbangkan sudut pimpinan rantai dari pipa hawse ke windlass, memastikan keterlibatan yang lancar dan mengurangi beban dampak.
Spesifikasi Cepat
- Ukuran rantai: 70 ∼ 132 mm → Mendefinisikan kompatibilitas rantai jangkar
- Standar: JIS F2031-1998 → Kepatuhan desain kapal
- Fungsi: Penanggulangan beban → Pindah beban dari windlass
- Plat sisi: Diperkuat → Meningkatkan kekuatan struktural
- Anjing: Baja tempa → Kekerasan tinggi dan ketahanan haus
- Bantalan: Semak tembaga → Meningkatkan daya tahan
- Poros Roller: Dilumasi → Mengurangi keausan
- Operasi: Counterweight / Silinder hidrolik → Memungkinkan pembukaan dan penutupan anjing berat
- Bahan: Baja kekuatan tinggi → Kinerja tugas berat
- Opsional: Gelang → Fungsi pengaman tambahan
Parameter teknis utama
| Tidak, tidak. | Diameter dari aplikasi Rantai Anchor | Bingkai sisi tubuh | ||||||||||||||
| B | b1 | b2 | b3 | b4 | b5 | b6 | L | d3 | d4 | h1 | h2 | h3 | r1 | T2 | ||
| 73 |
70 73 |
850 | 400 | 376 | 125 | 99 | 510 | 170 | 730 | 110 | 194 | 429 | 402 | 256 | 122 | 25 |
| 78 |
76 78 |
900 | 425 | 399 | 133 | 105 | 540 | 180 | 780 | 117 | 208 | 459 | 429 | 273 | 129 | 26 |
| 84 |
81 84 |
970 | 454 | 426 | 143 | 112 | 580 | 194 | 840 | 125 | 222 | 493 | 462 | 294 | 137 | 28 |
| 90 |
87 90 |
1030 | 484 | 454 | 152 | 119 | 620 | 206 | 900 | 133 | 236 | 527 | 495 | 315 | 145 | 30 |
| 95 |
92 95 |
1080 | 508 | 476 | 159 | 126 | 650 | 215 | 950 | 140 | 248 | 555 | 523 | 332 | 152 | 32 |
| 102 |
97,100 102 |
1150 | 540 | 506 | 170 | 134 | 700 | 230 | 1020 | 149 | 264 | 595 | 561 | 356 | 161 | 34 |
| 107 |
105 107 |
1210 | 569 | 533 | 179 | 139 | 730 | 242 | 1070 | 155 | 274 | 630 | 594 | 378 | 169 | 36 |
| 114 |
111 114 |
1270 | 598 | 560 | 188 | 147 | 770 | 254 | 1140 | 164 | 290 | 663 | 627 | 400 | 176 | 37 |
| 122 |
117 122 |
1340 | 632 | 592 | 198 | 156 | 830 | 267 | 1220 | 174 | 308 | 709 | 671 | 427 | 187 | 41 |
| 132 |
127 132 |
1440 | 674 | 632 | 213 | 167 | 900 | 288 | 1320 | 186 | 328 | 764 | 726 | 462 | 198 | 44 |
| Tidak, tidak. | Roller | Poros Pawl | As roda | Bush | Mesin cuci | Kaki dari las | Referensi | |||
| D | d | L6 | d2 | 1 7 | T3 | d1 | T4 | f | Massa perhitungan ((kg) | |
| 73 | 730 | 126 | 670 | 109 | 635 | 10 | 127 | 8 | 17 | 1280 |
| 78 | 780 | 134 | 710 | 116 | 670 | 10 | 135 | 8 | 18 | 1530 |
| 84 | 840 | 143 | 750 | 124 | 710 | 10 | 144 | 8 | 19 | 1880 |
| 90 | 900 | 152 | 800 | 132 | 750 | 10 | 153 | 10 | 20 | 2300 |
| 95 | 950 | 160 | 830 | 139 | 790 | 10 | 161 | 10 | 21 | 2690 |
| 102 | 1020 | 170 | 890 | 148 | 835 | 10 | 171 | 10 | 23 | 3120 |
| 107 | 1070 | 179 | 930 | 154 | 870 | 10 | 180 | 15 | 24 | 3850 |
| 114 | 1140 | 187 | 980 | 163 | 915 | 10 | 188 | 15 | 25 | 4410 |
| 122 | 1220 | 199 | 1030 | 173 | 965 | 10 | 200 | 15 | 27 | 5370 |
| 132 | 1320 | 212 | 1100 | 185 | 1030 | 10 | 213 | 15 | 29 | 6680 |
Panduan Pemilihan
Langkah 1 Pilih ukuran rantai → 70132 mm berdasarkan rantai jangkar
Langkah 2 ️ Konfirmasi persyaratan beban → Harus sesuai beban jangkar
Langkah 3 Konfirmasi sudut rantai (masuk/keluar) → Pastikan keselarasan dengan pipa hawse dan windlass
Langkah 4
Langkah 5 Cilinder Hidrolik Opsional Untuk operasi tugas berat dan keselamatan
Langkah 6 √ Gelang opsional → Persyaratan pengaman tambahan
Struktur & Komponen
Bingkai samping diperkuat. Roller. Anjing tempa. Poros pelumas. Bantalan semak tembaga.
Atribut khusus
- Ukuran Rantai: 70 ∼ 132 mm → Kompatibilitas
- Fungsi beban: Penangkap jangkar → Keamanan
- Piring samping: Diperkuat → Kuat
- Anjing: Dipalsukan → tahan aus
- Bantalan: Semak Tembaga → Ketahanan
- Operasi: Counterweight / Hydraulic → Mudah penanganan
- Bahan: Baja yang kuat → Baja berat
- Opsional: Gelang → Kunci tambahan
- Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
Panduan Penelitian
Berikan ukuran rantai, sudut memimpin rantai, dimensi dek, kebutuhan beban, dan metode operasi yang disukai (manual atau hidrolik).
Cara Kerjanya
Rantai jangkar melewati rol dan dikunci oleh anjing. counterweight atau silinder hidrolik membantu membuka dan menutup, memastikan operasi yang aman dan efisien.
Aplikasi
Sistem jangkar kapal.
Sertifikasi & Keuntungan
Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Tes Pembuat; struktur diperkuat, anjing tempa, operasi yang dibantu hidrolik, penyelarasan rantai yang dioptimalkan.
Gambar & Foto

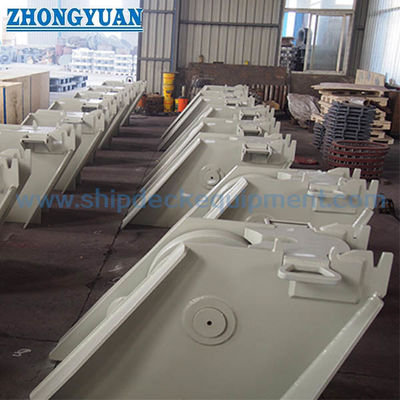

Gambar GA Layout instalasi Foto produk
Pemesanan
MOQ:1. Pengiriman: 60 ∙ 120 hari.
FAQ
T1: Bagaimana anjing berat dioperasikan?
A: Bisa dioperasikan dengan counterweight atau silinder hidrolik untuk pengendalian yang lebih aman dan mudah.
Pertanyaan 2: Mengapa menggunakan anjing palsu?
A: Memberi kekerasan yang lebih tinggi, ketahanan aus, dan umur yang lebih lama.
T3: Parameter apa yang diperlukan untuk seleksi?
A: Ukuran rantai, sudut rantai, ruang dek, dan kebutuhan beban adalah faktor kunci.
T4: Mengapa tutup rantai diperlukan dalam sistem perekat?
A: Ini mentransfer beban jangkar dari windlass ke struktur kapal, melindungi windlass dari beban berat yang terus menerus.
T5: Apa yang membuat tutup ini cocok untuk operasi tugas berat?
A: Lapisan samping yang diperkuat, pengikat yang dipalsukan, dan bantalan busur tembaga memastikan kekuatan tinggi, ketahanan aus, dan umur panjang.
