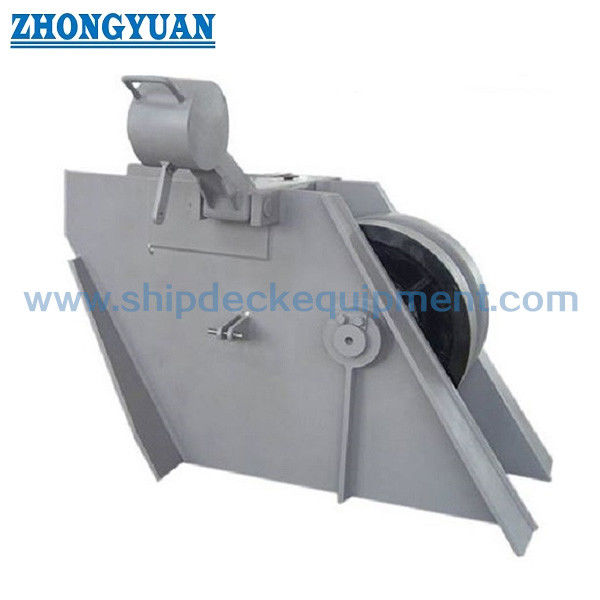

70×132mm Roller Bar Chain Stopper JIS F2031 Anchor Chain Load Holding untuk Kapal
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan Marine Equipment |
| Sertifikasi: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Nomor model: | Standar Dan Disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | As per quotation |
| Kemasan rincian: | Pallet atau Disesuaikan |
| Waktu pengiriman: | Sesuai penawaran |
| Syarat-syarat pembayaran: | TT, L/C |
| Menyediakan kemampuan: | Memenuhi kebutuhan klien |
|
Informasi Detail |
|||
| Standar Teknis: | JIS F2031-1998 | Jenis: | Tipe roller pawl |
|---|---|---|---|
| Ukuran Rantai: | 70-132mm | Bahan: | Baja Ringan, Baja C-Mn, Baja Tahan Karat, Baja Tuang, Besi Cor Nodular, Penempaan Baja, |
| Perawatan Permukaan: | Sandblasting hingga S2.5 + satu lapisan primer toko epoksi, tersedia perawatan permukaan yang disesu | Sertifikat Klasifikasi: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, dll. |
| Yang lain: | Dapat Disesuaikan sesuai permintaan galangan kapal | Berat401 hingga 2900kg;: | 932 hingga 4840kg |
| Ukuran nominal:: | 73 - 132 | ||
| Menyoroti: | JIS F2031 Stopper Kabel Rantai,Perlengkapan Pelabuhan Kapal Rantai Stopper Kabel,Roller Bar Type Chain Cable Stopper |
||
Deskripsi Produk
70–132mm Penjepit Rantai Batang Rol | Penahan Beban Rantai Jangkar JIS F2031 untuk Kapal
Ikhtisar Produk
Penjepit rantai tipe batang rol adalah komponen keselamatan penting dalam sistem penjangkaran, digunakan untuk menahan rantai jangkar dan mentransfer beban dari windlass ke struktur kapal.
Dirancang sesuai dengan JIS F2031-1998, ia memiliki mekanisme rol dan dog untuk penguncian rantai yang andal di bawah beban.
Desain mempertimbangkan sudut kemiringan rantai dari pipa hawse ke windlass, memastikan keterlibatan yang mulus dan mengurangi beban benturan.
Spesifikasi Cepat
- Ukuran Rantai: 70–132 mm → Mendefinisikan kompatibilitas rantai jangkar
- Standar: JIS F2031-1998 → Kepatuhan desain kelautan
- Fungsi: Penahan Beban → Mentransfer beban dari windlass
- Pelat Samping: Diperkuat → Meningkatkan kekuatan struktural
- Dog: Baja tempa → Kekerasan tinggi dan ketahanan aus
- Bantalan: Bush tembaga → Meningkatkan daya tahan
- Poros Rol: Dilumasi → Mengurangi keausan
- Operasi: Beban penyeimbang / Silinder hidrolik → Memungkinkan pembukaan dan penutupan dog berat
- Bahan: Baja berkekuatan tinggi → Kinerja tugas berat
- Opsional: Pengait rantai → Fungsi pengamanan tambahan
Parameter Teknis Utama
| NO. | Diameter Rantai Jangkar yang Berlaku | Bingkai samping badan | ||||||||||||||
| B | b1 | b2 | b3 | b4 | b5 | b6 | L | d3 | d4 | h1 | h2 | h3 | r1 | t2 | ||
| 73 |
70 73 |
850 | 400 | 376 | 125 | 99 | 510 | 170 | 730 | 110 | 194 | 429 | 402 | 256 | 122 | 25 |
| 78 |
76 78 |
900 | 425 | 399 | 133 | 105 | 540 | 180 | 780 | 117 | 208 | 459 | 429 | 273 | 129 | 26 |
| 84 |
81 84 |
970 | 454 | 426 | 143 | 112 | 580 | 194 | 840 | 125 | 222 | 493 | 462 | 294 | 137 | 28 |
| 90 |
87 90 |
1030 | 484 | 454 | 152 | 119 | 620 | 206 | 900 | 133 | 236 | 527 | 495 | 315 | 145 | 30 |
| 95 |
92 95 |
1080 | 508 | 476 | 159 | 126 | 650 | 215 | 950 | 140 | 248 | 555 | 523 | 332 | 152 | 32 |
| 102 |
97,100 102 |
1150 | 540 | 506 | 170 | 134 | 700 | 230 | 1020 | 149 | 264 | 595 | 561 | 356 | 161 | 34 |
| 107 |
105 107 |
1210 | 569 | 533 | 179 | 139 | 730 | 242 | 1070 | 155 | 274 | 630 | 594 | 378 | 169 | 36 |
| 114 |
111 114 |
1270 | 598 | 560 | 188 | 147 | 770 | 254 | 1140 | 164 | 290 | 663 | 627 | 400 | 176 | 37 |
| 122 |
117 122 |
1340 | 632 | 592 | 198 | 156 | 830 | 267 | 1220 | 174 | 308 | 709 | 671 | 427 | 187 | 41 |
| 132 |
127 132 |
1440 | 674 | 632 | 213 | 167 | 900 | 288 | 1320 | 186 | 328 | 764 | 726 | 462 | 198 | 44 |
| NO. | Roller | Poros Pawl | Poros Rol | Bush | Ring | Kaki Las | Referensi | |||
| D | d | l6 | d2 | l7 | t3 | d1 | t4 | f | Massa Terhitung(kg) | |
| 73 | 730 | 126 | 670 | 109 | 635 | 10 | 127 | 8 | 17 | 1280 |
| 78 | 780 | 134 | 710 | 116 | 670 | 10 | 135 | 8 | 18 | 1530 |
| 84 | 840 | 143 | 750 | 124 | 710 | 10 | 144 | 8 | 19 | 1880 |
| 90 | 900 | 152 | 800 | 132 | 750 | 10 | 153 | 10 | 20 | 2300 |
| 95 | 950 | 160 | 830 | 139 | 790 | 10 | 161 | 10 | 21 | 2690 |
| 102 | 1020 | 170 | 890 | 148 | 835 | 10 | 171 | 10 | 23 | 3120 |
| 107 | 1070 | 179 | 930 | 154 | 870 | 10 | 180 | 15 | 24 | 3850 |
| 114 | 1140 | 187 | 980 | 163 | 915 | 10 | 188 | 15 | 25 | 4410 |
| 122 | 1220 | 199 | 1030 | 173 | 965 | 10 | 200 | 15 | 27 | 5370 |
| 132 | 1320 | 212 | 1100 | 185 | 1030 | 10 | 213 | 15 | 29 | 6680 |
Panduan Pemilihan
Langkah 1 – Pilih Ukuran Rantai → 70–132 mm berdasarkan rantai jangkar
Langkah 2 – Konfirmasi Persyaratan Beban → Harus sesuai dengan beban jangkar
Langkah 3 – Konfirmasi Sudut Rantai (masuk/keluar) → Pastikan keselarasan dengan pipa hawse dan windlass
Langkah 4 – Konfirmasi Tinggi dan Panjang → Sesuaikan tata letak dek dan ruang instalasi
Langkah 5 – Silinder Hidrolik Opsional → Untuk operasi tugas berat dan keselamatan
Langkah 6 – Pengait Rantai Opsional → Persyaratan pengamanan tambahan
Struktur & Komponen
Pelat samping yang diperkuat | Rol | Dog tempa | Poros yang dilumasi | Bantalan bush tembaga | Beban penyeimbang | Silinder hidrolik (opsional)
Atribut Kustom
- Ukuran Rantai: 70–132 mm → Kompatibilitas
- Fungsi Beban: Penahan jangkar → Keselamatan
- Pelat Samping: Diperkuat → Kekuatan
- Dog: Tempa → Ketahanan aus
- Bantalan: Bush tembaga → Daya tahan
- Operasi: Beban penyeimbang / Hidrolik → Penanganan mudah
- Bahan: Baja berkekuatan tinggi → Tugas berat
- Opsional: Pengait rantai → Penguncian ekstra
- Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pembuat
Panduan Permintaan
Berikan ukuran rantai, sudut kemiringan rantai, dimensi dek, persyaratan beban, dan metode operasi yang disukai (manual atau hidrolik).
Cara Kerja
Rantai jangkar melewati rol dan dikunci oleh dog. Beban penyeimbang atau silinder hidrolik membantu membuka dan menutup, memastikan operasi yang aman dan efisien.
Aplikasi
Sistem penjangkaran kapal | Penahan rantai tugas berat
Sertifikasi & Keunggulan
Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pembuat; struktur yang diperkuat, dog tempa, operasi berbantuan hidrolik, keselarasan rantai yang dioptimalkan.
Gambar & Foto
Gambar GA | Tata letak instalasi | Foto produk
Pemesanan
MOQ:1 | Pengiriman:60–120 hari | Kustomisasi tersedia
FAQ
Q1: Bagaimana dog berat dioperasikan?
A: Dapat dioperasikan dengan beban penyeimbang atau silinder hidrolik untuk penanganan yang lebih aman dan mudah.
Q2: Mengapa menggunakan dog tempa?
A: Memberikan kekerasan yang lebih tinggi, ketahanan aus, dan masa pakai yang lebih lama.
Q3: Parameter apa yang diperlukan untuk pemilihan?
A: Ukuran rantai, sudut kemiringan rantai, ruang dek, dan persyaratan beban adalah faktor kunci.
Q4: Mengapa penjepit rantai diperlukan dalam sistem penjangkaran?
A: Mentransfer beban jangkar dari windlass ke struktur kapal, melindungi windlass dari beban berat yang berkelanjutan.
Q5: Apa yang membuat penjepit ini cocok untuk operasi tugas berat?
A: Pelat samping yang diperkuat, pawl tempa, dan bantalan bush tembaga memastikan kekuatan tinggi, ketahanan aus, dan masa pakai yang lama.
