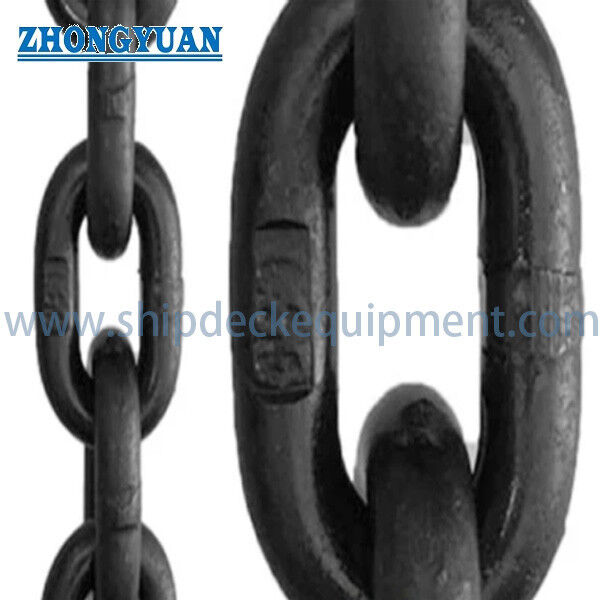

British Standard Long Pitch Link Chain. Cranked Link Chain untuk aplikasi industri dan laut.
Detail produk:
| Tempat asal: | CINA |
| Nama merek: | Zhongyuan Marine Equipmen |
| Sertifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Nomor model: | Standar Atau Disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Based on quotation |
| Kemasan rincian: | Ekspor palet standar atau kemasan khusus |
| Waktu pengiriman: | Berdasarkan kebutuhan proyek |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | Produksi yang disesuaikan berdasarkan kebutuhan proyek |
|
Informasi Detail |
|||
| Jenis: | Rantai tautan cranked | Bahan: | Paduan dll |
|---|---|---|---|
| Perawatan Permukaan: | pelapisan krom dll | Struktur: | Rantai Las Butt Flash |
| Warna: | Dicat sesuai Permintaan Pelanggan | Standar Atau Tidak Standar: | Standar |
| Menyoroti: | Rantai Tautan Cranked Standar Inggris,Rantai Tautan Standar Inggris Paduan,Rantai Tautan Pitch Panjang Pelapis Krom |
||
Deskripsi Produk
Rantai Tautan Pitch Panjang Standar Inggris | Rantai Tautan Bengkok untuk Aplikasi Industri & Kelautan
Tinjauan Produk
Rantai tautan pitch panjang Standar Inggris adalah rantai tautan bengkok yang dirancang untuk aplikasi transmisi dan konveyor industri. Rantai ini diproduksi sebagai struktur rantai cincin ringkas dengan tautan bengkok dan umumnya digunakan dalam mesin tekstil, mesin pengemas, peralatan konveyor, mesin pertanian, peralatan pertambangan, kendaraan listrik, mesin makanan, dan peralatan terkait kelautan.
Halaman ini berfokus pada data rantai tautan pitch panjang Standar Inggris yang disediakan. Rantai ini adalah produk rantai penggerak mekanis / konveyor dan tidak boleh disamakan dengan rantai pengangkat, rantai jangkar, rantai tambat, atau rantai pengaman. Pemilihan rantai akhir harus mempertimbangkan pitch, kompatibilitas sprocket, lingkungan operasi, kecepatan, pelumasan, perlindungan korosi, dan kekuatan mekanis yang dibutuhkan.
Referensi standar publik menunjukkan bahwa dimensi dan kinerja rantai tautan bengkok tercakup dalam standar rantai industri, sementara informasi pemasok mengidentifikasi keluarga produk ini sebagai rantai tautan bengkok yang kompatibel dengan BS / ISO / DIN / JIS / GB. Edisi standar yang berlaku harus dikonfirmasi sebelum produksi. citeturn0search0turn0search2
Spesifikasi Cepat
- Jenis produk: Rantai tautan pitch panjang Standar Inggris → rantai tautan bengkok untuk aplikasi konveyor dan penggerak mekanis.
- Struktur: Rantai las butt kilat dengan tautan bengkok → struktur rantai cincin ringkas sesuai data yang disediakan.
- Bahan: Baja paduan dan bahan lain yang ditentukan → tingkat akhir harus dikonfirmasi sesuai kondisi operasi.
- Perlakuan permukaan: Pelapisan krom atau perlakuan yang ditentukan pelanggan → pilih sesuai lingkungan korosi dan aplikasi.
- Rentang pitch: 3,20 mm hingga 25,40 mm dari tabel yang disediakan → dasar pemilihan untuk pencocokan rantai.
- Rentang beban putus: 400 kg hingga 24300 kg dari data yang disediakan → referensi kekuatan mekanis, bukan kapasitas pengangkatan.
- Rentang beban uji: 200 kg hingga 12150 kg dari data yang disediakan → referensi uji pabrik.
- Data berat: Berat bersih per 200 FT tersedia dalam referensi finishing B.F. dan H.D.G.
Parameter Teknis Utama
| Spesifikasi | Beban Uji | Beban Putus | Berat Bersih Per 200FT(kg) | ||||
| D | L | W | |||||
| in | mm | mm | mm | kg | kg | B.F | H.D.G |
| 1/8 | 3,20 | 23 | 12 | 200 | 400 | 10,40 | 10,70 |
| 5/32 | 4,00 | 27 | 15 | 300 | 600 | 16,60 | 17,50 |
| 3/16 | 4,70 | 31 | 17 | 400 | 800 | 22,40 | 23,30 |
| 7/32 | 5,50 | 32 | 19 | 550 | 1100 | 32,00 | 33,00 |
| 1/4 | 6,35 | 33 | 21 | 750 | 1500 | 43,50 | 44,80 |
| 5/16 | 7,94 | 48 | 31 | 1200 | 2400 | 68,00 | 70,00 |
| 3/8 | 9,50 | 60 | 37 | 1700 | 3400` | 96,00 | 99,00 |
| 7/16 | 11,11 | 71 | 41 | 2300 | 4600 | 126,00 | 129,00 |
| 1/2 | 12,70 | 85 | 48,5 | 3000 | 6000 | 167,00 | 172,00 |
| 5/8 | 15,80 | 114 | 61,5 | 4700 | 9400 | 256,00 | 264,00 |
| 3/4 | 19,00 | 125 | 75 | 6800 | 13600 | 381,00 | 392,00 |
| 7/8 | 22,20 | 140 | 88 | 9250 | 18500 | 527,00 | 543,00 |
| 1 | 25,40 | 155 | 100 | 12150 | 24300 | 696,00 | 716,00 |
Panduan Pemilihan & Permintaan
Langkah 1: Konfirmasikan jenis rantai: rantai tautan bengkok, rantai pitch panjang, atau keluarga rantai lainnya sesuai kebutuhan peralatan.
Langkah 2: Konfirmasikan pitch, lebar rantai, kompatibilitas sprocket, kecepatan operasi, kondisi beban, dan lingkungan pemasangan.
Langkah 3: Konfirmasikan tingkat bahan, perlakuan panas, perlakuan permukaan, kondisi korosi, dan persyaratan suhu.
Langkah 4: Konfirmasikan apakah aplikasi tersebut adalah konveyor, transmisi, mesin tekstil, mesin pengemas, mesin pertanian, peralatan pertambangan, atau peralatan kelautan.
Langkah 5: Konfirmasikan beban uji yang dibutuhkan, beban putus, dokumen inspeksi, persyaratan pelapisan, kuantitas, dan tujuan pengiriman.
Struktur
Pelat tautan bengkok | Pin | Bush | Sambungan rantai las | Struktur rantai cincin ringkas | Lapisan perlakuan permukaan
Keunggulan Rekayasa & Aplikasi
- Konstruksi tautan bengkok memungkinkan pengaturan rantai yang ringkas untuk mesin di mana geometri rantai tautan lurus standar tidak sesuai.
- Rantai dipilih terutama berdasarkan pitch, dimensi, kompatibilitas sprocket, dan kekuatan mekanis daripada terminologi tambat laut.
- Pilihan perlakuan permukaan seperti pelapisan krom atau finishing pelanggan dapat meningkatkan ketahanan korosi tergantung pada lingkungan kerja.
- Pelumasan, penyelarasan, pencocokan sprocket, dan perawatan yang benar sangat penting untuk masa pakai rantai.
- Nilai beban putus dan beban uji tidak boleh diartikan sebagai kapasitas pengangkatan tanpa sertifikasi dan persetujuan aplikasi khusus.
- Penggunaan kelautan harus dikonfirmasi secara terpisah karena produk ini bukan kategori yang sama dengan rantai jangkar, rantai tambat, atau rantai penarik.
Atribut Kustom
- Jenis Rantai: Rantai Tautan Bengkok → struktur rantai pitch panjang untuk aplikasi industri.
- Standar: Rantai Tautan Pitch Panjang Standar Inggris → edisi standar BS / ISO / DIN / JIS / GB yang tepat untuk dikonfirmasi.
- Bahan: Baja paduan dll. → tingkat bahan dan sifat mekanis yang tepat untuk dikonfirmasi.
- Perlakuan Permukaan: Pelapisan krom atau perlakuan khusus → dipilih sesuai persyaratan korosi dan keausan.
- Struktur: Rantai Las Butt Kilat → metode produksi dari spesifikasi yang disediakan.
- Aplikasi: Tekstil, konveyor, pengemas, mesin makanan, pertanian, pertambangan, kendaraan listrik, peralatan kelautan → konfirmasikan tugas sebenarnya sebelum memilih.
Cara Kerja
Rantai terhubung dengan sprocket yang cocok atau sistem penggerak → Tautan bengkok mentransmisikan gerakan dan gaya → Sambungan las dan pin menahan tegangan rantai → Pelumasan dan penyelarasan menjaga kinerja operasi
Aplikasi
Mesin tekstil | Mesin pakaian | Peralatan konveyor | Mesin pengemas | Mesin makanan | Mesin pertanian | Peralatan pertambangan | Kendaraan listrik | Peralatan kelautan
Sertifikasi & Keunggulan
Sertifikat dan dokumen inspeksi dapat diatur sesuai kebutuhan proyek dan spesifikasi pelanggan.
Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Sertifikat Uji Pabrikan.
Gambar & Foto
FAQ
Q1: Apakah rantai ini cocok sebagai rantai pengangkat?
A1: Tidak. Data produk yang disediakan menjelaskan rantai tautan bengkok untuk aplikasi mesin dan konveyor. Rantai ini tidak boleh digunakan sebagai rantai pengangkat tanpa sertifikasi dan persetujuan pengangkatan khusus.
Q2: Bagaimana cara memilih ukuran rantai yang benar?
A2: Konfirmasikan pitch, dimensi rantai, pencocokan sprocket, kecepatan operasi, kondisi beban, lingkungan, dan kekuatan mekanis yang dibutuhkan.
Q3: Bisakah rantai ini digunakan untuk aplikasi kelautan?
A3: Data yang disediakan menyebutkan kapal dan peralatan kelautan di antara aplikasi. Penggunaan kelautan yang sebenarnya harus mengkonfirmasi perlindungan korosi, persyaratan bahan, dan kondisi operasi.
