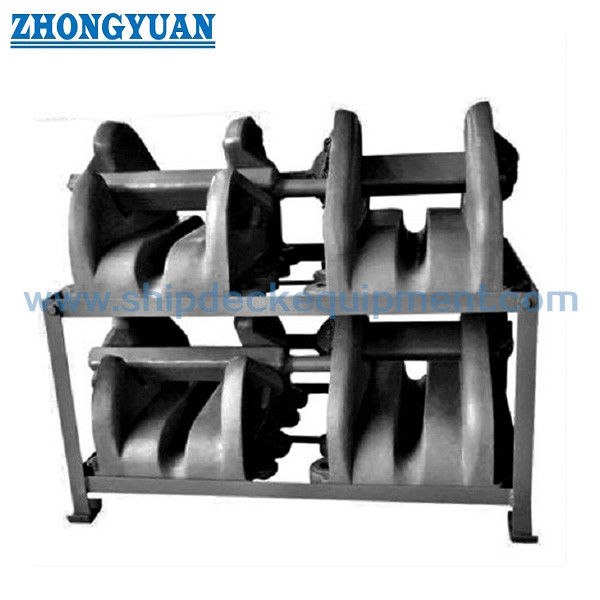

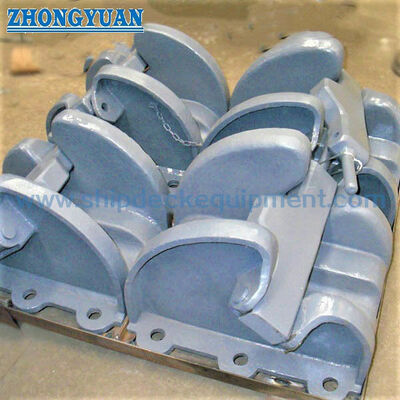

JIS F 2002 Cast Iron Dog Type Chain Cable Compressor Ship Mooring Equipment

Bolted Cast Iron Dog Type Chain Cable Compressor JIS F 2002 Kapal Anchor Chain Stopper

Ringkasan Produk

Kompresor kabel rantai jenis anjing JIS F 2002 adalah perangkat pengaman rantai jangkar dengan bolt dasar.sementara anjing engsel ditutup di seluruh rantai dan ditahan oleh pin penguncianPengaturan pemasangan bolted berguna di mana desain kapal membutuhkan unit yang dapat dilepas untuk pemasangan, inspeksi, atau penggantian daripada tutup rantai yang dilas secara permanen.

Rentang yang disediakan mencakup ukuran nominal 19 sampai 68 untuk diameter rantai jangkar 17 sampai 68 mm, dengan pengaturan jalur Kelas A dan Kelas B. JIS F 2002:1976 adalah standar lama yang ditarik,Jadi harus ditentukan untuk perbaikan, penggantian, atau proyek yang secara eksplisit mempertahankan desain ini. kelas akhir, jenis, bahan, pola baut fondasi, rantai beban dasar,dan ruang lingkup penerimaan harus dikonfirmasi terhadap gambar kapal dan persyaratan proyek.

Spesifikasi Cepat

• Pemasangan: Dipenggal ke dasar yang disiapkan → mendukung pemasangan dan penggantian yang dapat dilepas tanpa mengelap tubuh kompresor langsung ke dasar dek.
• Standar dan status: JIS F 2002:1976, kompresor kabel rantai tipe anjing → standar lama / ditarik yang membutuhkan konfirmasi penerimaan khusus proyek.
• Rentang ukuran nominal: 19 sampai 68 → sesuai dengan diameter rantai jangkar yang berlaku dari 17 sampai 68 mm dalam tabel yang diberikan.
• Pengaturan kelas: Kelas A memandu penghubung atau belenggu Kenter secara horizontal; Kelas B memungkinkan belenggu Kenter untuk melewati secara vertikal di alur rel.
• Bahan bodi standar: JIS G 5501 FC25 besi cor abu-abu atau setara → tabel bahan standar yang disertakan tidak mendukung menyebut bodi standar besi cor ductile.
• Bagian pengoperasian: Dog, pin engsel, dan pin penguncian dikaitkan dengan JIS G 4051 S25C atau setara dalam informasi material yang diberikan; pengelompokan akhir harus diperiksa terhadap gambar resmi.
• Berat yang dihitung: 22-737 kg → penting untuk koordinasi desain pondasi, penanganan, pengemasan, dan perencanaan instalasi di atas kapal.
• Perlindungan permukaan: Sa 2.5 pembersihan ledakan ditambah primer toko epoksi dapat digunakan sebagai referensi; galvanisasi, polesan, atau akhir alternatif membutuhkan konfirmasi bahan dan proses.

Parameter teknis utama

Panduan Pemilihan & Inquiry

Langkah 1: Konfirmasi bahwa proyek secara khusus membutuhkan kompresor kabel rantai jenis anjing berbolt JIS F 2002, dan menyatakan Kelas A atau B, Tipe a atau b, dan ukuran nominal 19 hingga 68.

Langkah 2: Berikan diameter rantai jangkar, kelas rantai jika diketahui, detail penggabungan rantai / rantai Kenter, dan orientasi rantai yang diperlukan melalui jalur.

Langkah 3: Sediakan dasar yang disetujui atau gambar instalasi yang menunjukkan pola bolt-lubang, spesifikasi bolt, plat dasar, penguatan lokal, garis tengah rantai,dan izin operasi yang tersedia.

Langkah 4: Konfirmasi bahan dasar. besi cor abu-abu FC25 adalah referensi standar tubuh dalam tabel bagian yang disediakan; besi cor nodular, besi cor, stainless steel,atau baja yang diproduksi harus diperlakukan sebagai alternatif khusus proyek dengan persetujuan.

Langkah 5: Konfirmasi perawatan permukaan, ruang lingkup inspeksi, keterlacak bahan, sertifikat pembuat, keterlibatan kelas, dan apakah diperlukan inspeksi saksi atau pengujian spesifik proyek.

Langkah 6: Berikan jumlah, jenis kapal, tujuan pembangunan baru atau penggantian, lokasi instalasi, tujuan pengiriman, dan waktu pengiriman yang diperlukan;menyertakan foto peralatan yang ada untuk pesanan pengganti.

Struktur

Tubuh besi cor dan jalur rantai. Anjing bergelantungan. Pin penguncian. Mesin cuci.

Keuntungan Pemasangan Rantai Anchor

• Pemasangan fondasi dengan baut memungkinkan kompresor lengkap untuk dilepas untuk penggantian atau pemeliharaan di bengkel, asalkan fondasi dan pola baut asli diverifikasi.
• Anjing berhalangan memberikan pengendalian mekanis langsung di sepanjang jalur rantai, sementara pin penguncian menahan anjing dalam posisi tertutup selama kondisi pengaman.
• Kelas A dan Kelas B pengaturan jalur menangani orientasi yang berbeda penghubung-shackle atau Kenter-shackle,yang membantu menghindari pemesanan konfigurasi alur yang tidak dapat melewati koneksi rantai wadah.
• Jalur kontak rantai, tepi anjing, dan antarmuka pin harus bebas dari benjolan berbahaya dan tepi lokal tajam yang dapat merusak rantai jangkar atau mencegah penutupan yang benar.
• Kualitas pengecoran, kontrol dimensi, pas pin, gerakan anjing, dan keterlibatan kunci-pin lebih relevan daripada klaim pemasaran yang tidak didukung untuk desain besi cor warisan ini.
• Yayasan, baut, struktur dek, dan penguatan lokal merupakan bagian dari jalur transfer beban dan harus diperiksa oleh galangan kapal atau kantor desain kapal.
• Tidak ada SWL, beban bukti, beban pemecahan, atau beban uji yang dimasukkan dalam data yang diberikan; nilai-nilai ini tidak boleh disimpulkan dari ukuran rantai nominal atau berat produk.

Atribut khusus

• Standar: JIS F 2002:1976 → standar lama / ditarik; hanya digunakan bila diperlukan oleh wadah atau gambar pengganti
• Jenis produk:Kompresor kabel rantai tipe anjing / tutup rantai jangkar → perangkat yang dipasang di pondasi untuk mengamankan rantai jangkar secara lokal
• Pemasangan: Jenis baut → tata letak baut dasar dan dukungan struktural harus dikonfirmasi sebelum pembuatan
• Ukuran nominal: 19 / 22 / 25 / 28 / 32 / 36 / 40 / 44 / 48 / 52 / 56 / 60 / 64 / 68 → pilih sesuai dengan diameter rantai dan gambar wadah yang disetujui
• Kelas: A atau B → pilih sesuai dengan postur belenggu yang diperlukan di jalur rantai
• Tipe: a atau b → perbedaan struktural dan dimensi yang tepat harus dikonfirmasi dari gambar standar resmi
• Bahan tubuh: JIS G 5501 FC25 besi cor abu-abu atau setara → bahan alternatif disesuaikan dan mungkin tidak lagi produk standar JIS F 2002
• Perawatan permukaan: Sa 2.5 peledak + primer toko epoksi sebagai referensi → lapisan akhir mengikuti spesifikasi proyek dan kesesuaian bahan
• Beban nominal: Untuk dikonfirmasi → tidak ada SWL, beban uji, atau beban pemecahan yang diberikan dalam tabel yang diberikan
• Persyaratan Sertifikat: Menurut persyaratan proyek → produsen, bahan, atau dokumen kelas tunduk pada ruang lingkup inspeksi yang disepakati

Cara Kerjanya

Anchor chain is aligned in the track → The hinged dog is rotated into the closed position across the chain → The locking pin and split pin retain the closed assembly → Chain movement is mechanically restrained after tension is safely controlled → The retaining parts are released and the dog is opened before chain handling resumes

Aplikasi

Small vessels | Inland waterway vessels | Legacy JIS-specified anchor chain systems | Repair and replacement projects | Foundation-bolted deck arrangements | New equipment only when the project specification explicitly accepts JIS F 2002

Sertifikasi & Keuntungan

Sertifikat dan dokumen inspeksi dapat diatur sesuai dengan persyaratan proyek, keterlacak bahan yang disepakati, ruang lingkup inspeksi, dan prosedur persetujuan masyarakat klasifikasi.Mereka tidak dimasukkan secara otomatis kecuali dinyatakan dalam pesanan pembelian.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Tes Pembuat.

Gambar & Foto

FAQ

Q1: Apakah JIS F 2002:1976 masih standar JIS saat ini?

A1: Tidak. Catatan bibliografi publik dan indeks standar mengidentifikasi JIS F 2002:1976 sebagai standar yang ditarik / dihapuskan.tapi di galangan kapal, pemilik, dan masyarakat klasifikasi harus mengkonfirmasi apakah itu dapat diterima untuk proyek.

T2: Bagaimana Kelas A dan Kelas B dipilih?

A2: Pilih kelas sesuai dengan postur yang diperlukan dari ikatan atau belenggu Kenter di jalur rantai.Data yang diberikan menunjukkan jalur horizontal untuk Kelas A dan jalur vertikal untuk Kelas BTipe a atau b harus dikonfirmasi dari gambar resmi dan susunan wadah.

T3: Informasi apa yang diperlukan sebelum penawaran?

A3:Konfirmasi standar, kelas, jenis, ukuran nominal, diameter rantai, detail belenggu, bahan, lapisan, jumlah, ruang lingkup sertifikat, dan pengiriman.Memberikan gambar fondasi dengan pola baut dan dukungan struktural.
