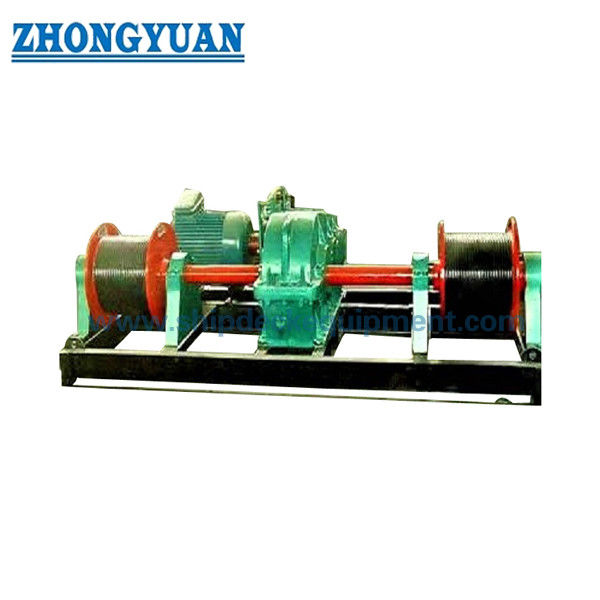

26–32mm Reel Penyimpanan Kabel Baja Drum Ganda Elektrik | Tipe CB 3048 Sebagai Peralatan Dek Kapal

26 32mm Double-Drum Electric Steel Wire Rope Storage Reel. CB 3048 Tipe As untuk Peralatan Dek Kapal

Ringkasan Produk

CB 3048-1983 Type As electric steel wire rope reel adalah reel penyimpanan kapal berdrum ganda untuk mengambil, membayar, dan menyimpan tali kawat baja.Standar ini mencakup peralatan ini sebagai gulungan tali kawat listrik daripada derek penarik atau penyimpanganJenis A adalah konfigurasi drum ganda, dengan As26 untuk tali kawat baja hingga 26 mm dan As32 untuk tali kawat baja hingga 32 mm.

Kedua model menggunakan data kekuatan dan kecepatan motor dua kecepatan referensi standar yang sama, sementara kecepatan tali drum, ukuran keseluruhan, dan berat gulungan meningkat dengan ukuran model.Untuk proyek pembangunan baru atau penggantianOleh karena itu, pemilihan harus memastikan tidak hanya diameter tali dan panjang penyimpanan, tetapi juga sumber daya kapal, spesifikasi motor saat ini, jejak dek, akses sisi drive, sistem pelapis,dan produsen atau dokumentasi klasifikasi yang diperlukanModel motor yang ditunjukkan dalam standar 1983 adalah referensi warisan dan tidak boleh diasumsikan sebagai motor pasokan saat ini tanpa konfirmasi proyek.

Spesifikasi Cepat

• Standar dan jenis: CB 3048-1983 Tipe As → double-drum electric steel wire rope reel; standar saat ini terdaftar sebagai valid di China's National Public Service Platform for Standards.
• Model: As26 / As32 → pilih dengan diameter tali kawat baja maksimum 26 mm atau 32 mm.
• Penyimpanan tali: 220 m untuk As26 dan 210 m untuk As32 → mengkonfirmasi panjang penyimpanan standar yang terkait dengan setiap model.
• Referensi motor standar: 4,3 / 1,7 kW, 1350 / 410 r/min, rasio kecepatan 44 → data drive dua kecepatan dari tabel standar; merek motor saat ini, tegangan, frekuensi,persyaratan kandang dan kelas harus dikonfirmasi.
• Kecepatan tali drum: As26 56 / 17 m/menit; As32 60 / 18 m/menit → kecepatan berliku tinggi/rendah sesuai dengan dua kecepatan motor.
• Ukuran dan berat keseluruhan: 2345 × 1360 × 1175 mm / 773 kg untuk As26; 2525 × 1450 × 1330 mm / 820 kg untuk As32 → input utama untuk tata letak dek, penanganan dan perencanaan instalasi.
• Pembatasan layanan: penyimpanan, pengambilan dan pembayaran tali kawat baja saja → tidak dimaksudkan sebagai derek penarik, derek perhentian atau perangkat penyimpangan.

Parameter teknis utama

Panduan Pemilihan & Inquiry

Langkah 1: Konfirmasi CB 3048-1983 Tipe As dan model As26 atau As32 sesuai dengan diameter tali kawat baja maksimum dan panjang penyimpanan yang diperlukan.

Langkah 2: Konfirmasi kebutuhan pasokan listrik kapal dan arus motor, termasuk tegangan, frekuensi, fase, tugas laut, rating kandang / IP dan setiap persyaratan listrik khusus kelas.

Langkah 3: Konfirmasi ruang instalasi dek, pengaturan fondasi / pengaman, akses di sekitar dua drum, gearbox, kopling dan rem, dan orientasi sisi drive yang diperlukan dari gambar kapal.

Langkah 4: Konfirmasi kualitas material dan sistem pelapisannya.tapi bahan akhir dan perawatan permukaan harus mengikuti gambar proyek yang disetujui dan spesifikasi korosi.

Langkah 5: Konfirmasi fungsi kontrol dan keselamatan yang diperlukan untuk proyek, termasuk operasi lokal, kontrol maju / mundur, pemberhentian darurat dan apakah pengaturan cadangan manual diperlukan.

Langkah 6: Berikan jumlah, jenis kapal, persyaratan sertifikat/inspeksi, tujuan pengiriman, waktu pengiriman yang diperlukan, dan dasar atau gambar pengganti yang ada jika tersedia.

Struktur

Pengaturan drum ganda. Dasar umum. Motor listrik. Gearbox pengurangan. Perangkat pengendali kopling. Perangkat rem.

Keuntungan Drive, Control & Engineering

• Pengaturan Tipe As menempatkan dua drum penyimpanan tali pada satu struktur gulungan umum,menyediakan pilihan khusus drum ganda di mana gambar kapal membutuhkan dua tali kawat baja yang disimpan daripada pengaturan drum tunggal Tipe A.
• Penggerak referensi standar menggunakan motor dua kecepatan, memberikan kecepatan tali yang lebih tinggi untuk penggulung yang lebih cepat dan kecepatan tali yang lebih rendah untuk penanganan yang lebih terkontrol.Rasio kecepatan yang diterbitkan adalah 44 untuk model Tipe As yang tercantum.
• Pengaturan standar mengidentifikasi gearbox pengurangan, perangkat pengendali kopling dan perangkat rem.keterlibatan / pemisahan dan penghentian terkontrol dari gulungan selama operasi penyimpanan tali.
• Rol tidak merupakan lilitan tarik beban. Menjaga peralatan dalam fungsi penyimpanan dan pembayaran yang dimaksudkan menghindari penggunaan drum yang salah,gearbox dan foundation untuk menarik atau memutar beban yang berada di luar ruang lingkup standar.
• Dimensi dan berat standar menyederhanakan pemeriksaan penggantian terhadap instalasi CB 3048 yang ada; Namun, motor saat ini, panel kontrol listrik, pelindung, pintu masuk kabel,rincian fondasi dan ruang lingkup inspeksi kelas harus dibekukan pada gambar proyek sebelum produksi.
• Untuk akses perawatan, tata letak instalasi harus meninggalkan ruang kerja yang cukup di sekitar gearbox, kopling, rem, bantalan dan kedua drum.pelumasan dan bahkan lilitan harus dipertahankan sesuai dengan rekomendasi produsen tali.

Atribut khusus

• Standar: CB 3048-1983 → digunakan ketika spesifikasi wadah atau gambar penggantian membutuhkan standar China kabel kawat baja listrik gulungan
• Tipe: Seperti drum ganda → membedakan konfigurasi ini dari pengaturan drum tunggal Tipe A
• Model: As26 / As32 → sesuai dengan diameter tali kawat baja maksimum 26 mm dan 32 mm
• Panjang penyimpanan: 220 m / 210 m → panjang penyimpanan standar untuk As26 / As32 masing-masing
• Referensi drive: 4.3 / 1.7 kW, 1350 / 410 r/min → data kinerja motor standar lama; rincian motor saat ini memerlukan konfirmasi proyek
• Perawatan permukaan: Sa 2 1⁄2 peledakan + lapisan epoksi sebagai referensi proyek → penumpukan lapisan akhir dan ketebalan film kering harus mengikuti spesifikasi cat wadah
• Persyaratan sertifikat: Tersedia sesuai dengan ruang lingkup pesanan → dokumentasi produsen, keterlacak bahan dan inspeksi kelas harus dikonfirmasi sebelum penawaran

Cara Kerjanya

Electric motor starts → reduction gearbox transmits torque → clutch / driveline engages the double-drum reel → steel wire rope is taken in or paid out at the selected speed → brake controls stopping and holding → rope remains stored on the drums when not in use

Aplikasi

Ship deck steel wire rope storage | Cargo vessels | Workboats and service vessels | Newbuilding deck outfitting | Replacement of existing CB 3048 Type As reels | Projects requiring a double-drum electric storage reel

Sertifikasi & Keuntungan

Dokumen pembuat dan inspeksi atau sertifikasi terkait kelas dapat diatur sesuai dengan persyaratan proyek, ruang lingkup pesanan, keterlacak bahan dan masyarakat klasifikasi yang dipilih.Sertifikasi tidak diperlakukan sebagai otomatis termasuk kecuali dinyatakan dalam kutipan.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Tes Pembuat.

Gambar & Foto

FAQ

T1: Bisakah CB 3048 Type As reel digunakan sebagai derek penarik atau derek perekat?

A1: No. CB 3048-1983 menyatakan bahwa gulungan adalah untuk mengambil, membayar dan menyimpan tali kawat baja dan tidak dapat digunakan untuk penarik atau penyimpangan.Sebuah sistem derek atau derek yang dirancang khusus harus dipilih..

T2: Apa perbedaan praktis antara Tipe A dan Tipe A?

A2: Tipe A adalah konfigurasi drum ganda, sedangkan Tipe A adalah konfigurasi drum tunggal.Tipe A memiliki panjang instalasi keseluruhan yang lebih panjang dan berat peralatan yang lebih tinggi, sehingga ruang pondasi dan akses harus diperiksa secara terpisah.

T3: Apa yang harus dikonfirmasi saat mengganti gulungan CB 3048 Type As yang lama?

A3: Konfirmasi model yang tepat, diameter dan panjang tali, dimensi dasar yang ada, orientasi sisi drive, tegangan dan frekuensi wadah, spesifikasi motor / kontrol saat ini,Sistem pelapis dan ruang lingkup sertifikatModel motor standar asli adalah referensi warisan dan tidak harus diasumsikan untuk cocok dengan mesin pengganti modern.
