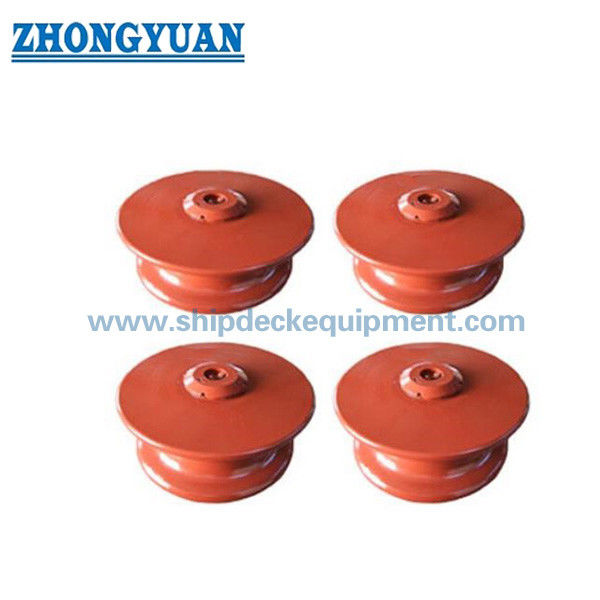

Marine Roller Fairlead dengan SWL Terverifikasi (254–1766 kN) | DN150–DN450 untuk Tambat Kapal
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan Marine Equipmen |
| Sertifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Nomor model: | Standar Atau Disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Based on quotation |
| Kemasan rincian: | Ekspor palet standar atau kemasan khusus |
| Waktu pengiriman: | Berdasarkan kebutuhan proyek |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | Produksi yang disesuaikan berdasarkan kebutuhan proyek |
|
Informasi Detail |
|||
| Standar Teknis: | GB/T 10105-88 | Jenis: | Tipe Terbuka |
|---|---|---|---|
| Diameter rol: | 150~450mm | Nomor rol: | 2/3 Rol |
| Berat rol: | 24,8~310kg | Bahan: | Baja Ringan, Baja C-Mn, Baja Tahan Karat, Baja Tuang, Besi Cor Nodular |
| Perawatan Permukaan: | Sandblasting ke S2.5 + satu lapisan primer toko epoksi, galvanis, dipoles, perlakuan permukaan yang | Sertifikat Klasifikasi: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, dll |
| Menyoroti: | Tombol Rol Kelautan Baja Casting |
||
Deskripsi Produk
Roller Fairlead Laut dengan SWL Terverifikasi (254–1766 kN) | DN150–DN450 untuk Tambat Kapal
Tinjauan Produk
Roller fairlead laut ini dirancang sebagai perangkat pemandu penahan beban untuk sistem tambat.
Berbeda dengan fairlead konvensional, unit ini direkayasa dengan Safe Working Load (SWL) dan faktor keamanan yang terverifikasi, memastikan kinerja yang andal di bawah gaya tambat yang sebenarnya.
Roller baja cor berkualitas tinggi, pemesinan presisi, dan sistem pelumasan yang dioptimalkan memastikan rotasi yang mulus dan mengurangi keausan tali.
Cocok untuk tali kawat baja dan tali sintetis di lingkungan laut yang menuntut.
Spesifikasi Cepat
- Diameter Roller: 150–450 mm → Menentukan kapasitas penanganan tali
- SWL: 254–1766 kN → Menentukan beban kerja yang diizinkan
- Faktor Keamanan: 1,35–2,09 → Menunjukkan margin keamanan struktural
- Tipe Roller: 2 / 3 Roller → Menentukan kemampuan pemandu
- Material: Roller baja cor + alas baja → Kekuatan dan daya tahan
- Poros: Baja berkekuatan tinggi → Transmisi beban
- Bantalan: Bush tembaga → Ketahanan aus
- Pelumasan: Saluran oli → Rotasi mulus
- Permukaan: Sa2,5 + primer → Perlindungan korosi
- Standar: Laut GB10105-88
Parameter Teknis Utama
| Dia. Roller | Diameter Tali Kawat yang Sesuai | Dimensi | Berat | |||||||||
| Tali PP | Nilon |
Tali Kawat Baja (155kgf / mm2) |
||||||||||
| 6 X 24 | 6 X 37 | D1 | d0 | d7 | H | s | t | K | kg | |||
| 150 | 32 | 45 | 17 | 15. 0 | 240 | 90 | 79 | 154 | 5 | 12 | 9 | 24.8 |
| 200 | 40 | 55 | 22.5 | 19.5 | 310 | 115 | 99 | 186 | 5 | 14 | 10 | 49.3 |
| 250 | 45 | 65 | 24 | 24 | 380 | 135 | 119 | 230 | 6 | 14 | 10 | 92 |
| 300 | 50 | 70 | 30 | 28. 0 | 440 | 155 | 129 | 255 | 7 | 16 | 12 | 127 |
| 350 | 55 | 75 | 37.5 | 34.5 | 500 | 175 | 149 | 271 | 7 | 18 | 13 | 168 |
| 400 | 65 | 85 | 41.0 | 39. 0 | 560 | 185 | 159 | 307 | 7 | 20 | 14 | 252.5 |
| 450 | 80 | - | 44.5 | 43 | 630 | 210 | 179 | 316 | 7 | 20 | 14 | 310 |
| Dia. Roller | A | L | Dia. Tali Kawat yang Sesuai | |||||
| Tali PP | Tali Malila | Tali Kawat Baja ( G B 11 02 ) Kekuatan Tarik ( 155 kg f/mm2 ) |
SWL KN(tf) |
Faktor Keamanan | ||||
| 6 X 24 | 6 X 37 | |||||||
| 150 | 420 | 740 | 32 | 45 | 17.0 | 15 | 254(26) | 2.00 |
| 200 | 530 | 930 | 40.00 | 55 | 22.5 | 19.5 | 412(42) | 1.92 |
| 250 | 640 | 1100 | 45 | 65 | 24 | 24 | 550(56) | 2.09 |
| 300 | 750 | 1270 | 50 | 70 | 30 | 28 | 824(84) | 1.53 |
| 350 | 860 | 1440 | 55 | 75 | 37.5 | 34.5 | 1196(122) | 1.48 |
| 400 | 970 | 1610 | 65 | 80 | 41.0 | 39.0 | 1452(148) | 1.35 |
| 450 | 1080 | 1800 | 80 | - | 44.5 | 43 | 1766(180) | 1.58 |
Panduan Pemilihan
Langkah 1 → Pilih Diameter Roller → Berdasarkan ukuran tali
Langkah 2 → Konfirmasi Tipe Tali → Tali kawat baja atau tali sintetis
Langkah 3 → Konfirmasi SWL → Harus melebihi beban tambat maksimum
Langkah 4 → Periksa Faktor Keamanan → Lebih tinggi untuk kondisi dinamis
Langkah 5 → Pilih Jumlah Roller → Berdasarkan sudut masuk
Langkah 6 → Konfirmasi Pelumasan → Untuk keandalan jangka panjang
Struktur
Roller baja cor | Alas baja | Poros | Bush tembaga | Saluran pelumasan
Atribut Kustom
- SWL: 254–1766 kN → Kapasitas beban
- Faktor Keamanan: 1,35–2,09 → Keamanan struktural
- Material: Baja cor → Kekuatan
- Poros: Kekuatan tinggi → Transfer beban
- Bantalan: Bush tembaga → Daya tahan
- Pelumasan: Saluran oli → Rotasi mulus
- Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pabrikan
Panduan Permintaan
Berikan diameter tali, persyaratan SWL, tipe tali, nomor roller, dan persyaratan sertifikasi.
Cara Kerja
Tali melewati roller yang berputar yang mengurangi gesekan dan mendistribusikan beban. SWL memastikan operasi yang aman di bawah beban yang ditentukan.
Aplikasi
Sistem tambat kapal | Pemandu tali di bawah beban | Penanganan tali kawat baja
Sertifikasi & Keunggulan
Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; SWL terverifikasi, mengurangi keausan tali, rotasi mulus, keandalan struktural tinggi.
Gambar & Foto

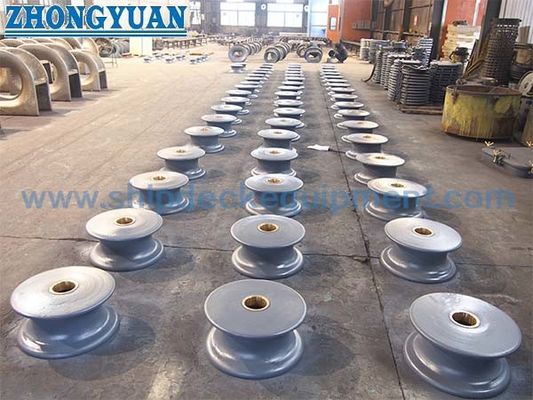

Gambar GA | Foto produk
Pemesanan
MOQ: 1 | Pengiriman: 30–60 hari
FAQ
Q1: Bagaimana cara memilih SWL?
A: SWL harus lebih tinggi dari beban tambat maksimum.
Q2: Mengapa faktor keamanan penting?
A: Ini memastikan keandalan di bawah beban dinamis.
Q3: Mengapa menggunakan roller fairlead?
A: Ini mengurangi keausan tali dan meningkatkan masa pakai.
