JIS F 2014 Casting Open Type 2 Rollers Shipside Fairlead Rollers Ship Mooring Equipment

Fairlead Sisi Kapal Dua Rol Tipe Terbuka | Peralatan Penambatan Roller Cor JIS F 2014 AF

Ikhtisar Produk

Fairlead sisi kapal dua rol tipe terbuka JIS F 2014 AF adalah pemandu tali tambat kapal yang digunakan di area tambatan sisi kapal, benteng, atau tepi dek. Susunannya yang terbuka memungkinkan tali tambatan memasuki fairlead dari sisi atas dan melewati dua roller yang berputar, membantu memandu jalur tali dan mengurangi gesekan langsung terhadap struktur kapal.

Halaman ini ditulis untuk versi roller casting dari fairlead dua roller tipe terbuka. Pada JIS F 2014, AF mengacu pada fairlead tipe terbuka dengan dua roller cor, sedangkan AS mengacu pada fairlead tipe terbuka dengan dua roller fabrikasi pelat baja. Untuk kutipan dan produksi, material roller akhir, material poros, perawatan permukaan, gambar instalasi, dan cakupan sertifikat harus dikonfirmasi sesuai dengan spesifikasi kapal.

Spesifikasi Cepat

• Jenis produk: Fairlead sisi kapal dua rol tipe terbuka → cocok untuk pemandu tali tambat di sisi kapal yang memerlukan pengaturan entri tali terbuka.

• Standar dan tipe: JIS F 2014-1987 AF → fairlead tipe terbuka dengan dua roller cor sesuai klasifikasi tipe standar.

• Kisaran ukuran nominal: 150 hingga 400 untuk tipe AF → dipilih berdasarkan gambar wadah, susunan tali, dan ruang pemasangan.

• Susunan roller: 2 roller → menyediakan jalur tali sederhana untuk stasiun tambatan standar di sisi kapal.

• Dimensi utama: D, L, l, dan l1 → nilai kunci untuk gambar halaman web, pemeriksaan tata letak galangan kapal, dan konfirmasi pertanyaan.

• Data tali referensi: nilai tali kawat dan tali serat disediakan dalam tabel standar → referensi ini tidak boleh ditulis sebagai produk SWL atau beban putus.

• Posisi pemasangan: area tambatan di sisi kapal / benteng / tepi dek → struktur dan tulangan di sekeliling kapal harus diperiksa oleh galangan kapal atau kantor desain.

• Fokus manufaktur: permukaan roller cor, radius kontak tali halus, putaran roller bebas, kesesuaian poros / semak, perlindungan korosi, dan perakitan yang dapat dirawat.

Parameter Teknis Utama

Dimensi halaman web utama untuk fairlead sisi kapal dua rol tipe terbuka JIS F 2014 AF. Dimensi dalam mm kecuali dinyatakan lain. Data tali referensi hanya untuk seleksi awal dan harus diperiksa berdasarkan pengaturan tambatan kapal.

Nilai referensi tali kawat pada tabel utama disusun sesuai dengan kolom tali kawat standar. Konstruksi tali dan diameter tali yang tepat harus dikonfirmasi oleh desain tambatan kapal atau spesifikasi proyek.

Panduan Seleksi & Permintaan

• Langkah 1: Konfirmasikan fairlead sisi kapal dua roller tipe terbuka JIS F 2014 AF dan ukuran nominal 150/200/250/300/350/400 sesuai dengan gambar kapal.

• Langkah 2: Konfirmasikan apakah proyek memerlukan tipe roller cor AF dan bukan tipe roller fabrikasi pelat baja AS.

• Langkah 3: Pastikan jenis tali, diameter tali, arah tali tambat, posisi pemasangan di sisi kapal, dan ruang pemasangan yang tersedia.

• Langkah 4: Konfirmasikan kebutuhan material untuk bagian roller, rangka, poros, semak, pengencang, dan penghenti sebelum produksi.

• Langkah 5: Konfirmasikan perlakuan permukaan: peledakan dan primer toko, pelapisan akhir, pelapisan galvanis, permukaan baja tahan karat yang dipoles, atau perlakuan khusus lainnya.

• Langkah 6: Konfirmasikan cakupan sertifikat sebelum penawaran: sertifikat pembuat, sertifikat material, sertifikat kelas, pemeriksaan saksi, atau persetujuan khusus proyek.

• Langkah 7: Berikan jumlah, tujuan pengiriman, waktu pengiriman yang diperlukan, gambar pemasangan, dan foto referensi jika tersedia.

Struktur

Buka bingkai fairlead | Dua rol cor | Poros rol / pin | Area kontak semak atau bantalan | Susunan sumbat dan mur | Antarmuka pemasangan di sisi kapal | Permukaan kontak tali halus | Perawatan permukaan yang dicat atau ditentukan

Keunggulan Pengecoran, Rotasi & Rekayasa

• Susunan tipe terbuka memungkinkan masuknya tali langsung dari sisi atas, yang berguna pada stasiun tambatan di sisi kapal dimana sudut tali tambat berubah selama berlabuh atau berpindah.

• Dua roller memandu tali tambat dan membantu mengurangi kontak langsung tali dengan benteng, tepi cangkang, atau struktur dek.

• Rol tuang harus dilapisi dan dihaluskan pada permukaan kontak tali untuk mengurangi kontak lokal yang tajam dan mendukung perlindungan tali.

• Rotasi roller harus diperiksa setelah perakitan sehingga tali dapat lewat dengan gesekan yang berkurang selama pengoperasian tambatan.

• Poros, semak, sumbat, mur, dan bagian yang berhubungan dengan gemuk harus diatur untuk pemeriksaan dan pemeliharaan sesuai dengan gambar yang tersedia dan persyaratan proyek.

• Struktur pemasangan di sisi kapal harus diperiksa bersama dengan tulangan lokal, sudut tali pengikat, dan detail pemasangan galangan kapal.

• Halaman ini memperlakukan data tali referensi sebagai referensi seleksi, bukan sebagai SWL, MBL, beban putus, atau beban uji.

Atribut Khusus

• Standar: JIS F 2014-1987 → digunakan ketika spesifikasi galangan kapal atau pemilik memerlukan dimensi fairlead sisi kapal JIS.

• Tipe: fairlead dua rol tipe terbuka AF → versi roller tuang untuk pemandu tali tambat di sisi kapal yang terbuka.

• Ukuran Nominal: 150/200/250/300/350/400 → pilih berdasarkan gambar kapal, jalur tali, dan ruang pemasangan.

• Susunan Roller: Dua roller → cocok untuk kontrol arah tali sisi kapal standar tanpa rangka atas yang tertutup.

• Bahan: Bahan roller cor dan bahan struktur baja harus dikonfirmasi → bahan akhir mengikuti spesifikasi pesanan dan persyaratan standar yang berlaku.

• Pemasangan: Posisi sisi kapal/benteng/tepi dek → perkuatan lambung lokal dan detail pemasangan harus dikonfirmasi dengan gambar.

• Perawatan Permukaan: Peledakan dan pelapisan primer sebagai praktik kelautan umum → pelapisan akhir, galvanisasi, atau pemolesan mengikuti kebutuhan pelanggan.

• Persyaratan Sertifikat: Tersedia sesuai dengan cakupan pesanan → inspeksi kelas dan tingkat sertifikat harus dikonfirmasi sebelum penawaran.

Cara Kerjanya

Tali tambat mendekati fairlead sisi kapal → Tali memasuki susunan dua rol terbuka → Roller cor yang berputar memandu jalur tali → Gesekan kontak terhadap struktur kapal berkurang → Gaya lokal ditransfer melalui struktur pemasangan fairlead ke struktur lambung kapal

Aplikasi

Kapal kargo | Operator massal | Kapal Tanker | Kapal kontainer | Kapal tunda | perahu kerja | Tongkang | Stasiun tambatan sisi kapal | Panduan tali benteng | Proyek pembangunan baru dan penggantian

Sertifikasi & Keunggulan

Sertifikat dapat diatur sesuai dengan kebutuhan proyek, ruang lingkup inspeksi, ketertelusuran material, dan prosedur persetujuan masyarakat kelas.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pembuat.

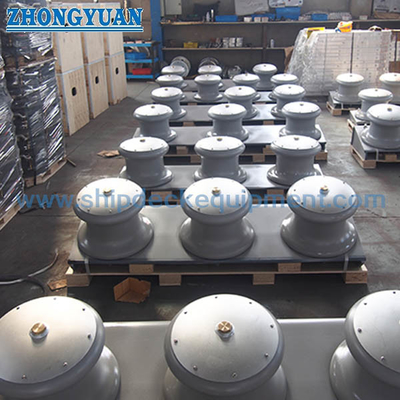

Menggambar & Foto

Pertanyaan Umum

Q1: Apa perbedaan antara AF dan AS pada fairlead dua roller tipe terbuka JIS F 2014?

A1: AF adalah fairlead dua rol tipe terbuka dengan roller cor, sedangkan AS adalah fairlead dua rol tipe terbuka dengan roller fabrikasi pelat baja. Tipe yang benar harus mengikuti gambar kapal dan spesifikasi proyek.

Q2: Apakah diameter tali referensi pada tabel dapat digunakan sebagai SWL atau MBL?

A2: Tidak. Nilai diameter tali adalah referensi pemilihan dari tabel standar. Mereka tidak boleh ditulis sebagai produk SWL, MBL, beban putus, atau beban uji. Persetujuan muatan harus diperiksa sesuai dengan desain tambatan kapal dan persyaratan proyek.

Q3: Informasi apa yang diperlukan sebelum kutipan?

A3: Konfirmasikan jenis AF JIS F 2014, ukuran nominal, diameter tali, bahan, perawatan permukaan, jumlah, gambar pemasangan, persyaratan sertifikat, tujuan pengiriman, dan waktu pengiriman yang diperlukan.

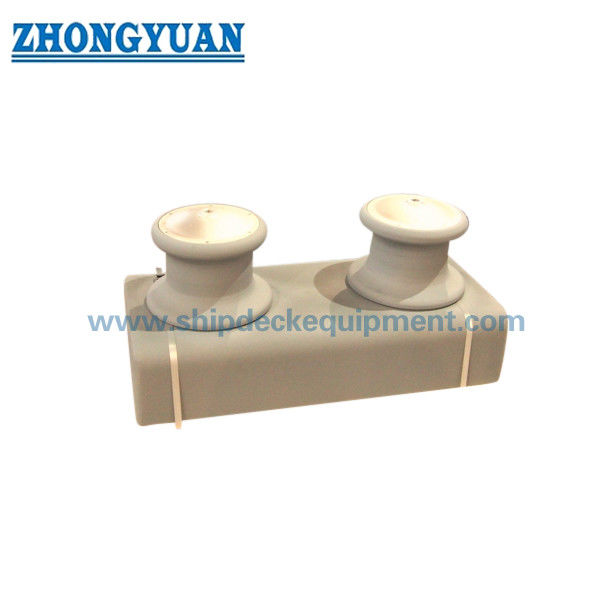

Gambar JIS F 2014 Casting Open Type 2 Rollers Shipside Fairlead Rollers Peralatan Penambatan Kapal
