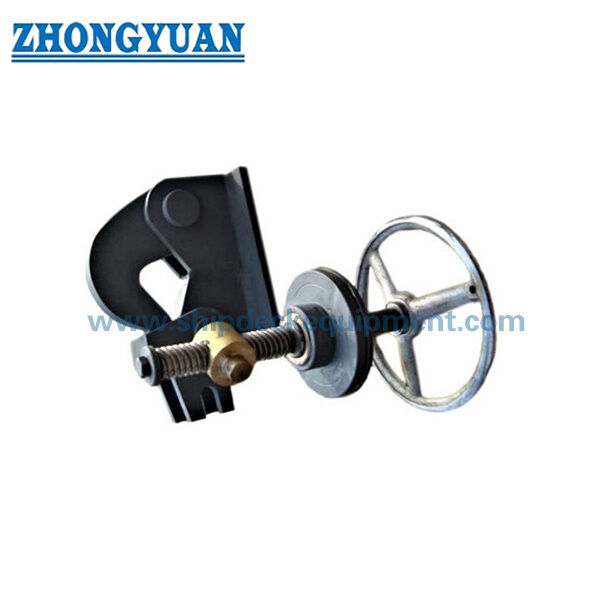

Pelepas Rantai Jangkar Tipe Sekrup Kedap Air untuk Rantai 28, 32 & 34 mm | CB/Z 887-2007

Airproof Sekrup-Tipe Anchor Chain Releaser untuk 28, 32 & 34 mm Rantai.

Ringkasan Produk

CB/Z 887-2007 tahan air jenis sekrup anchor rantai releaser adalah rantai-akhir mechanical securing dan terkontrol-release assembly.sekrup trapezoidal, slider, bagian penguncian dan pengaturan kotak pengisi yang dikemas sehingga mekanisme pelepasan dapat dioperasikan melalui batas instalasi sambil mempertahankan fungsi penyegelan yang ditentukan.

Halaman ini mencakup konfigurasi kedap air 28 mm, 32 mm dan 34 mm yang didefinisikan oleh CB/Z 887-2007.koneksi akhir rantai yang sebenarnya, antarmuka instalasi, arah operasi, izin yang tersedia dan dokumentasi proyek yang disetujui.Konfigurasi yang tidak kedap air adalah susunan terpisah dan tidak diwakili oleh tabel dimensi di bawah ini.

Spesifikasi Cepat

• Jenis produk: pemutus rantai jangkar tipe sekrup yang kedap air → mengamankan ujung rantai dalam kondisi normal dan menyediakan fungsi pembebasan mekanis yang dikendalikan.

• Standar: CB/Z 887-2007 → dimensi manufaktur, kedap air, inspeksi dan persyaratan kualitas pada halaman ini didasarkan pada standar ini saja.

• Rantai jangkar yang berlaku: 28 / 32 / 34 mm → ukuran standar diskrit; pilih ukuran yang tepat dari rantai yang disetujui dan gambar instalasi.

• Konfigurasi kedap air: penguncian kotak pengisi yang dikemas di sekitar poros operasi → memberikan antarmuka penguncian yang diperlukan untuk tipe kedap air.

• Persyaratan kedap air: kumpulan kotak isi untuk menahan tekanan air statis setidaknya 0,4 MPa tanpa kebocoran.

• Mekanisme operasi: sekrup trapezoidal + slider + hook pelepasan → rotasi poros manual menghasilkan pembebasan hook yang dikendalikan.

• Ukuran benang standar: Tr 24×5-7 untuk rantai 28 mm; Tr 26×5-7 untuk rantai 32 / 34 mm → ukuran pengolahan kunci dan kontrol perakitan.

• Massa referensi: 23 / 28 / 28 kg untuk konfigurasi kedap air 28 / 32 / 34 mm → berguna untuk pemasangan dan pengemasan.

Parameter teknis utama

CB/Z 887-2007 konfigurasi kedap air. Dimensi dalam mm. Nilai dalam kurung adalah dimensi referensi.

Panduan Pemilihan & Inquiry

• Langkah 1: Konfirmasi konfigurasi tipe sekrup kedap air CB/Z 887-2007 dan ukuran rantai jangkar 28 / 32 / 34 mm yang diperlukan.

• Langkah 2: Konfirmasi koneksi ujung rantai, batas pemasangan, dimensi antarmuka H / h / b / L / B, arah poros dan jarak operasi yang tersedia dari gambar yang disetujui.

• Langkah 3: Konfirmasi persyaratan uji kedap air, ruang lingkup pelanggan / kelas / saksi pihak ketiga dan dokumentasi uji yang diperlukan.

• Langkah 4: Konfirmasi jadwal bahan komponen, keterlacak bahan, spesifikasi kemasan, persyaratan pelumasan dan lapisan pelindung.

• Langkah 5: Berikan jumlah, jenis wadah aplikasi, posisi pemasangan, gambar atau foto referensi, tujuan pengiriman, waktu pengiriman yang diperlukan dan persyaratan dokumen persetujuan.

Struktur

Tubuh utama. Pembebasan kail. Poros besar. Poros kecil. Penangkapan penguncian. Kacang kompresi.

Produksi dan persyaratan kualitas teknis

• Kontrol dimensi: dimensi H, h, b, L, B, t, d dan l, bersama dengan benang trapezoidal yang ditentukan, harus mengikuti konfigurasi CB/Z 887-2007 dan gambar produksi yang dikendalikan.

• Untaian dan bagian geser: sekrup trapezoidal, untaian pengikat, geser dan adaptor poros harus diproses dan dirakit sehingga gerakan lancar dan bebas dari pengikat;Burrs dan tepi tajam yang berbahaya harus dihapus.

• Komponen kedap air: pengemasan, lengan kompresi, kacang kompresi dan komponen kotak isi harus dipasang dengan benar sehingga konfigurasi kedap air memenuhi persyaratan penyegelan yang ditentukan.

• Uji kedap air: kumpulan kotak isi harus menahan tekanan air statis tidak kurang dari 0,4 MPa tanpa kebocoran.

• Fungsi operasi: kait pelepasan, poros, sekrup dan slider harus beroperasi melalui urutan penguncian dan pelepasan yang dimaksudkan tanpa menempel.Penanda arah pembukaan/kunci harus jelas setelah dipasang.

• Kontrol bahan: bahan komponen harus sesuai dengan jadwal bahan dan standar bahan referensi yang ditentukan oleh CB/Z 887-2007.Substitusi bahan membutuhkan persetujuan proyek sebelum pembuatan.

• Permukaan dan pelumasan: area gesekan, benang dan area kontak bantalan harus menerima pelumasan yang tepat;permukaan yang terpapar harus menerima perawatan pelindung yang diperlukan oleh sistem pelapis proyek standar dan disetujui.

• Pemeriksaan akhir: memverifikasi dokumentasi material, dimensi utama, penampilan, kondisi perakitan, fleksibilitas operasi, kedap air, penandaan dan dokumentasi pengiriman sebelum rilis.

Atribut khusus

• Standar: CB/Z 887-2007 → dasar desain, pembuatan dan penerimaan untuk halaman ini.

• Konfigurasi: Jenis sekrup kedap air → pengaturan kotak isian yang dikemas termasuk; jenis yang tidak kedap air terpisah.

• Diameter Rantai: 28 / 32 / 34 mm → seri ukuran diskrit standar yang ditunjukkan di halaman ini.

• Kekakuan air: ≥ 0,4 MPa tekanan air statis, tidak ada kebocoran → berlaku untuk pengaturan penyegelan kedap air.

• Benang: Tr 24×5-7 atau Tr 26×5-7 → dipilih sesuai dengan ukuran rantai dan konfigurasi standar.

• Bahan: Baja karbon khusus komponen, baja tahan karat dan bahan paduan tembaga sesuai dengan CB/Z 887-2007 → kelas akhir bagian-bagian mengikuti BOM yang dikontrol.

• Operasi: Pembebasan sekrup dan geser manual → arah operasi, keterlibatan kail dan jarak bebas yang tersedia harus sesuai dengan cetak instalasi yang disetujui.

• Pemeriksaan: Pemeriksaan dimensi, visual, fungsional dan kedap air → ruang lingkup saksi dan dokumentasi sesuai dengan persyaratan pesanan.

• Kebutuhan Sertifikat: Tersedia sesuai dengan persyaratan proyek → sertifikat pembuat, dokumen material dan ruang lingkup inspeksi kelas / pihak ketiga yang harus disepakati sebelum produksi.

Cara Kerjanya

Anchor chain end is connected to the release hook → Locking parts and screw mechanism retain the hook → Operator turns the operating shaft in the marked release direction → Trapezoidal screw drives the slider → Release hook disengages in a controlled sequence → Assembly is inspected and reset after operation

Aplikasi

Watertight anchor-chain end release arrangements | Special-vessel anchoring systems | Drawing-controlled installations | Newbuilding projects | Repair and replacement projects specified to CB/Z 887-2007

Sertifikasi & Keuntungan

Sertifikat dan inspeksi pihak ketiga dapat diatur sesuai dengan persyaratan proyek, ruang lingkup inspeksi yang disepakati, pelacakan bahan dan prosedur persetujuan.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Tes Pembuat.

Gambar & Foto

FAQ

T1: Ukuran rantai apa yang tercakup dalam konfigurasi kedap air di halaman ini?

A1: Ukuran standar yang ditunjukkan di sini adalah 28 mm, 32 mm dan 34 mm.sehingga pemilihan harus sesuai dengan rantai yang sebenarnya dan cetakan instalasi yang disetujui daripada memperlakukan 28~34 mm sebagai rentang terus menerus.

T2: Apa persyaratan utama penerimaan untuk tipe kedap air?

A2: Pengaturan penyegelan kotak isi harus menahan tekanan air statis setidaknya 0,4 MPa tanpa kebocoran.Rencana inspeksi yang disepakati harus menentukan persyaratan saksi dan dokumentasi.

T3: Informasi apa yang diperlukan sebelum pembuatan?

A3: Konfirmasi ukuran rantai, cetakan instalasi, koneksi ujung rantai, dimensi batas, arah poros, kelonggaran operasi, persyaratan dokumen bahan, lapisan, ruang lingkup inspeksi kedap air,jumlah dan persyaratan pengiriman., tekanan uji dan ruang lingkup saksi, persyaratan bahan / pelapis, kuantitas, tujuan, dan jadwal pengiriman.
