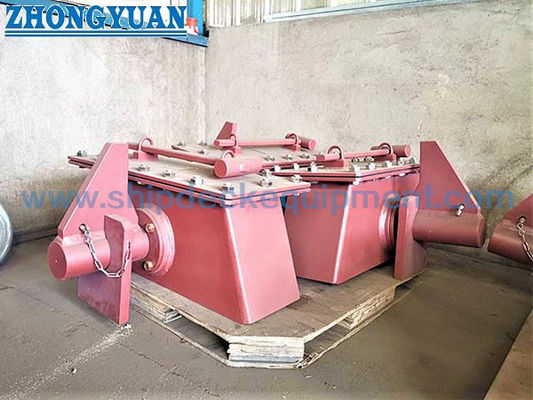

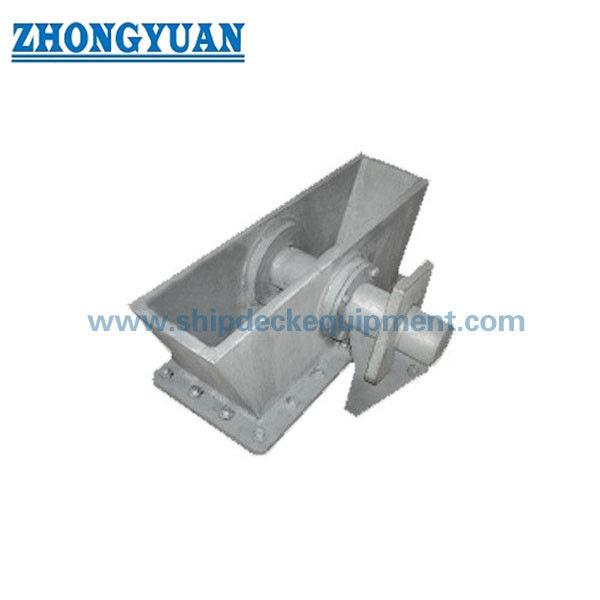

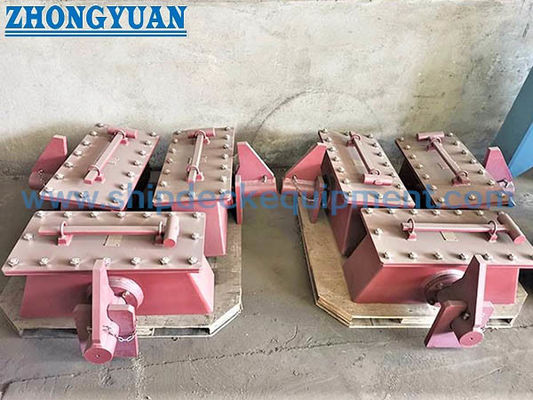

Pengunci Kabel Tipe Anjing untuk Rantai Jangkar Dia.50–120mm | Perangkat Pelepasan Rantai Jangkar Laut
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan Marine Equipmen |
| Sertifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Nomor model: | Standar Atau Disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Based on quotation |
| Kemasan rincian: | Ekspor palet standar atau kemasan khusus |
| Waktu pengiriman: | Berdasarkan kebutuhan proyek |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | Produksi yang disesuaikan berdasarkan kebutuhan proyek |
|
Informasi Detail |
|||
| Standar Teknis: | CB/T 3143-2013 | Diameter Rantai Nominal: | 50mm hingga 120mm |
|---|---|---|---|
| Bahan: | Baja C-Mn, Baja Tahan Karat | Perawatan Permukaan: | Sandblasting ke S2.5 + satu lapisan primer toko epoksi, galvanis, dipoles, perlakuan permukaan yang |
| Sertifikat Klasifikasi: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, dll. | ||
| Menyoroti: | Peralatan Pelabuhan Kapal Clamp Kabel,Clamp kabel tipe anjing yang kedap air |
||
Deskripsi Produk
Klem Kabel Tipe Anjing untuk Diameter Rantai Jangkar.50–120mm | Alat Pelepas Rantai Jangkar Laut
Tinjauan Produk
Klem kabel tipe anjing kedap air CB/T 3143 dirancang sebagai komponen keselamatan kritis untuk sistem pelepas rantai jangkar.
Cocok untuk rantai jangkar Grade 2 dan Grade 3 dengan diameter 50 mm hingga 120 mm.
Dilengkapi dengan struktur segel O-ring, memastikan integritas kedap air ruang rantai di bawah kondisi tekanan yang teruji.
Alat ini memungkinkan penahanan terkontrol dan pelepasan darurat rantai jangkar, melindungi keselamatan kapal di bawah kondisi beban berlebih.
Spesifikasi Cepat
- Diameter Rantai: 50–120 mm → Menentukan kompatibilitas dengan rantai jangkar
- Grade Rantai: Grade 2 / Grade 3 → Tingkat kekuatan yang berlaku
- Tekanan Kedap Air: 0,03 MPa / 5 menit → Memastikan penyegelan ruang rantai
- Mekanisme Pelepasan: Tipe anjing + palu → Memungkinkan pelepasan cepat
- Logika Kekuatan Pin: 15–30% beban putus → Perlindungan kegagalan terkontrol
- Segel: Karet O-ring → Memastikan kinerja kedap air
- Pelumasan: Pin saluran gemuk → Operasi lancar
- Bahan: Baja C-Mn / baja tahan karat → Kekuatan dan daya tahan
- Permukaan: Sa2,5 + primer → Perlindungan korosi
Parameter Teknis Utama
| Nominal No. |
Kabel Rantai diameter |
L | B | L1 | B1 | L2 | D | H1 | H2 | n | Teoretis berat kg |
| 50 | 50 | 104 | 400 | 244 | 460 | 70 | 60 | 100 | 115 | 10 | 61 |
| 52 | 52 | 106 | 246 | 72 | 62 | 69 | |||||
| 54 | 51 | 112 | 435 | 252 | 486 | 74 | 64 | 120 | 72 | ||
| 56 | 56 | 116 | 256 | 78 | 67 | 105 | 76 | ||||
| 58 | 58 | 122 | 463 | 262 | 501 | 80 | 69 | 130 | 14 | 80 | |
| 60 | 60 | 125 | 265 | 83 | 71 | 110 | 82 | ||||
| 62 | 62 | 129 | 493 | 269 | 524 | 73 | 138 | 85 | |||
| 64 | 64 | 132 | 272 | 86 | 75 | 86 | |||||
| 66 | 66 | 139 | 520 | 281 | 542 | 91 | 78 | 140 | 90 | ||
| 68 | 68 | 79 | 92 | ||||||||
| 70 | 70 | 146 | 557 | 288 | 570 | 94 | 81 | 115 | 118 | 93 | |
| 73 | 73 | 149 | 97 | 84 | 94 | ||||||
| 76 | 76 | 158 | 593 | 300 | 594 | 102 | 88 | 120 | 155 | 95 | |
| 78 | 78 | 161 | 303 | 105 | 90 | 96 | |||||
| 81 | 81 | 167 | 610 | 309 | 628 | 107 | 93 | 125 | 165 | 96 | |
| 84 | 84 | 170 | 312 | 110 | 96 | 98 | |||||
| 87 | 87 | 181 | 690 | 325 | 660 | 115 | 100 | 175 | 100 | ||
| 90 | 90 | 183 | 327 | 117 | 103 | 106 | |||||
| 92 | 92 | 195 | 727 | 339 | 686 | 121 | 105 | 130 | 185 | 113 | |
| 95 | 95 | 198 | 342 | 124 | 108 | 119 | |||||
| 97 | 97 | 205 | 785 | 353 | 724 | 127 | 110 | 135 | 192 | 121 | |
| 100 | 100 | 208 | 356 | 130 | 113 | 140 | 150 | ||||
| 102 | 102 | 210 | 358 | 132 | 115 | 186 | |||||
| 105 | 105 | 221 | 853 | 37l | 770 | 137 | 118 | 18 | 214 | ||
| 107 | 107 | 225 | 374 | 140 | 120 | 257 | |||||
| 111 | 111 | 226 | 3i6 | 142 | 123 | 145 | 244 | ||||
| 114 | 114 | 246 | 917 | 398 | 810 | 150 | 127 | 225 | 289 | ||
| 117 | 117 | 248 | 152 | 130 | 327 | ||||||
| 120 | 120 | 253 | 403 | 157 | 133 | 150 | 372 |
Panduan Pemilihan
Langkah 1 – Pilih Diameter Rantai → 50–120 mm berdasarkan rantai jangkar
Langkah 2 – Konfirmasi Grade Rantai → Grade 2 atau Grade 3
Langkah 3 – Konfirmasi Persyaratan Kedap Air → Diperlukan untuk penyegelan ruang rantai
Langkah 4 – Konfirmasi Persyaratan Pelepasan → Pelepasan darurat cepat diperlukan
Langkah 5 – Konfirmasi Logika Keamanan Pin → Putus terkontrol saat beban berlebih
Langkah 6 – Konfirmasi Sertifikasi → Persyaratan badan klasifikasi
Struktur
Badan | Mekanisme pengunci anjing | Pin pelepas | Segel O-ring | Pin pelumas | Sistem pelepas palu
Atribut Kustom
- Diameter Rantai: 50–120 mm → Kompatibilitas
- Segel Kedap Air: O-ring → Mencegah masuknya air
- Pelepasan: Operasi palu → Pelepasan darurat cepat
- Kekuatan Pin: 15–30% BL → Perlindungan keselamatan
- Pelumasan: Alur gemuk → Operasi lancar
- Bahan: Baja C-Mn → Kekuatan struktural
- Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pabrikan
Panduan Permintaan
Harap berikan diameter rantai, grade rantai, persyaratan kedap air, dan persyaratan sertifikasi kelas.
Cara Kerja
Rantai dikunci oleh mekanisme anjing. Dalam keadaan darurat, pin dapat dilepaskan dengan palu, memungkinkan rantai keluar dengan aman. Pin dirancang untuk putus di bawah beban berlebih yang terkontrol, memastikan keselamatan kapal.
Aplikasi
Ruang rantai jangkar | Sistem pelepas rantai darurat | Sistem keselamatan kapal
Sertifikasi & Keunggulan
Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; teruji kedap air, desain keselamatan pelepas terkontrol, mekanisme pengunci yang andal.
Gambar & Foto
Gambar GA | Tata letak instalasi | Foto produk
Pemesanan
MOQ: 1 | Pengiriman: 30–60 hari
FAQ
Q1: Apa fungsi klem kabel tipe anjing?
A: Alat ini menahan dan melepaskan rantai jangkar dengan aman.
Q2: Bagaimana cara kerja pin pengaman?
A: Pin putus di bawah 15–30% beban putus rantai untuk memastikan pelepasan darurat.
Q3: Mengapa desain kedap air?
A: Untuk menjaga penyegelan ruang rantai dan mencegah masuknya air.
