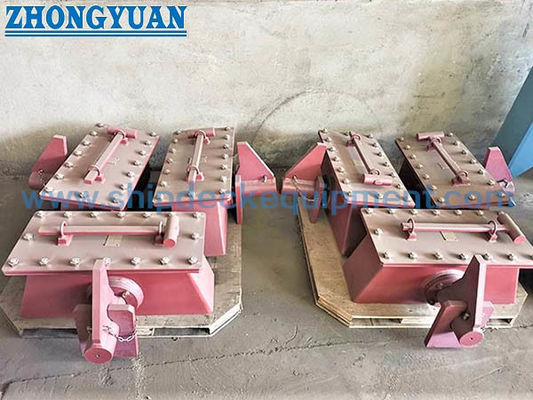

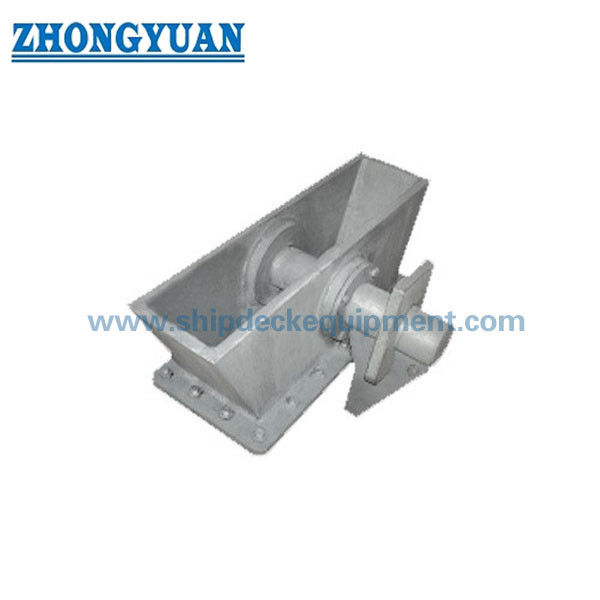

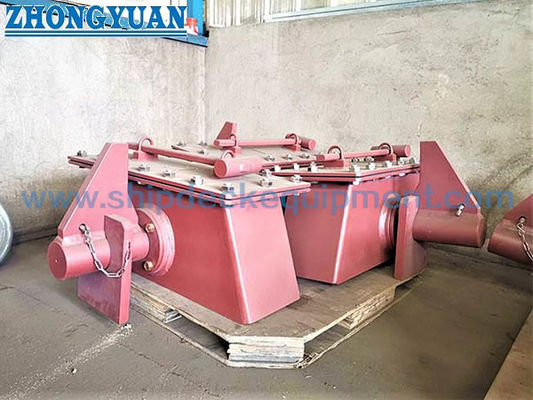

50×120mm Watertight Dog Type Cable Clench. Perangkat Pembebasan Rantai Anchor untuk Mooring Kapal
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan Marine Equipment |
| Sertifikasi: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Nomor model: | Standar dan disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | As per quotation |
| Kemasan rincian: | Pallet atau disesuaikan |
| Waktu pengiriman: | Sesuai penawaran |
| Syarat-syarat pembayaran: | TT, L/C |
| Menyediakan kemampuan: | Memenuhi kebutuhan klien |
|
Informasi Detail |
|||
| Standar Teknis: | CB/T 3143-2013 | Diameter Rantai Nominal: | 50mm hingga 120mm |
|---|---|---|---|
| Bahan: | Baja C-Mn, Baja Tahan Karat | Perawatan Permukaan: | Sandblasting ke S2.5 + satu lapisan primer toko epoksi, galvanis, dipoles, perlakuan permukaan yang |
| Sertifikat Klasifikasi: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, dll. | ||
| Menyoroti: | Peralatan Pelabuhan Kapal Clamp Kabel,Clamp kabel tipe anjing yang kedap air |
||
Deskripsi Produk
50×120mm Watertight Dog Type Cable Clench. Perangkat Pembebasan Rantai Anchor untuk Mooring Kapal
Ringkasan Produk
CB/T 3143 kabel yang kedap air jenis anjing dirancang sebagai komponen keamanan penting untuk sistem pelepasan rantai jangkar.
Ini cocok untuk rantai jangkar kelas 2 dan kelas 3 dengan diameter dari 50 mm hingga 120 mm.
Dilengkapi dengan struktur penyegelan O-ring, ia memastikan integritas kedap air dari loker rantai di bawah kondisi tekanan yang diuji.
Perangkat ini memungkinkan penanganan yang terkontrol dan pelepasan darurat rantai jangkar, melindungi keselamatan kapal dalam kondisi kelebihan beban.
Spesifikasi Cepat
- Diameter rantai: 50 ∼ 120 mm → Mendefinisikan kompatibilitas dengan rantai jangkar
- Kelas Rantai: Kelas 2 / Kelas 3 → Tingkat kekuatan yang berlaku
- Tekanan kedap air: 0,03 MPa / 5 menit → Memastikan penyegelan loker rantai
- Mekanisme pelepasan: Jenis anjing + palu → Memungkinkan pelepasan cepat
- Logika Kekuatan Pin: 15~30% beban pemecahan → Perlindungan kegagalan terkontrol
- Segel: Karet O-ring → Memastikan kinerja kedap air
- Lubrication: Grease channel pin → Operasi yang lancar
- Bahan: Baja C-Mn / baja tahan karat → Kekuatan dan daya tahan
- Permukaan: Sa2.5 + primer → Perlindungan korosi
Parameter teknis utama
| Nominal Tidak, tidak. |
Kabel Rantai diameter |
L | B | L1 | B1 | L2 | D | H1 | H2 | n | Teoritis berat badan kg |
| 50 | 50 | 104 | 400 | 244 | 460 | 70 | 60 | 100 | 115 | 10 | 61 |
| 52 | 52 | 106 | 246 | 72 | 62 | 69 | |||||
| 54 | 51 | 112 | 435 | 252 | 486 | 74 | 64 | 120 | 72 | ||
| 56 | 56 | 116 | 256 | 78 | 67 | 105 | 76 | ||||
| 58 | 58 | 122 | 463 | 262 | 501 | 80 | 69 | 130 | 14 | 80 | |
| 60 | 60 | 125 | 265 | 83 | 71 | 110 | 82 | ||||
| 62 | 62 | 129 | 493 | 269 | 524 | 73 | 138 | 85 | |||
| 64 | 64 | 132 | 272 | 86 | 75 | 86 | |||||
| 66 | 66 | 139 | 520 | 281 | 542 | 91 | 78 | 140 | 90 | ||
| 68 | 68 | 79 | 92 | ||||||||
| 70 | 70 | 146 | 557 | 288 | 570 | 94 | 81 | 115 | 118 | 93 | |
| 73 | 73 | 149 | 97 | 84 | 94 | ||||||
| 76 | 76 | 158 | 593 | 300 | 594 | 102 | 88 | 120 | 155 | 95 | |
| 78 | 78 | 161 | 303 | 105 | 90 | 96 | |||||
| 81 | 81 | 167 | 610 | 309 | 628 | 107 | 93 | 125 | 165 | 96 | |
| 84 | 84 | 170 | 312 | 110 | 96 | 98 | |||||
| 87 | 87 | 181 | 690 | 325 | 660 | 115 | 100 | 175 | 100 | ||
| 90 | 90 | 183 | 327 | 117 | 103 | 106 | |||||
| 92 | 92 | 195 | 727 | 339 | 686 | 121 | 105 | 130 | 185 | 113 | |
| 95 | 95 | 198 | 342 | 124 | 108 | 119 | |||||
| 97 | 97 | 205 | 785 | 353 | 724 | 127 | 110 | 135 | 192 | 121 | |
| 100 | 100 | 208 | 356 | 130 | 113 | 140 | 150 | ||||
| 102 | 102 | 210 | 358 | 132 | 115 | 186 | |||||
| 105 | 105 | 221 | 853 | 37 l | 770 | 137 | 118 | 18 | 214 | ||
| 107 | 107 | 225 | 374 | 140 | 120 | 257 | |||||
| 111 | 111 | 226 | 3i6 | 142 | 123 | 145 | 244 | ||||
| 114 | 114 | 246 | 917 | 398 | 810 | 150 | 127 | 225 | 289 | ||
| 117 | 117 | 248 | 152 | 130 | 327 | ||||||
| 120 | 120 | 253 | 403 | 157 | 133 | 150 | 372 |
Panduan Pemilihan
Langkah 1 Pilih Diameter Rantai → 50-120 mm berdasarkan rantai jangkar
Langkah 2 ️ Konfirmasi Kelas Rantai → Kelas 2 atau Kelas 3
Langkah 3
Langkah 4 ️ Konfirmasi Keperluan Pelepasan → Keperluan Pelepasan Cepat Darurat
Langkah 5 Konfirmasi Logika Keamanan Pin → Putus terkontrol pada kelebihan beban
Tahap 6
Struktur
Tubuh. Mekanisme penguncian anjing. Pintu pelepasan. O-ring seal.
Atribut khusus
- Diameter Rantai: 50 ∼ 120 mm → Kompatibilitas
- Segel kedap air: O-ring → Mencegah masuknya air
- Pembebasan: Operasi palu → Pembebasan darurat cepat
- Kekuatan pin: 15~30% BL → Perlindungan keselamatan
- Lubrication: Lubrication groove → Operasi yang lancar
- Bahan: Baja C-Mn → Kekuatan struktural
- Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
Panduan Penelitian
Silahkan berikan diameter rantai, kelas rantai, persyaratan kedap air, dan persyaratan sertifikasi kelas.
Cara Kerjanya
rantai dikunci oleh mekanisme anjing. dalam keadaan darurat, pin dapat dilepaskan dengan palu, memungkinkan rantai untuk berjalan keluar dengan aman. pin dirancang untuk pecah di bawah kontrol overload,memastikan keselamatan kapal.
Aplikasi
Anchor chain locker. Sistem pelepasan rantai darurat. Sistem keselamatan kapal.
Sertifikasi & Keuntungan
Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; teruji kedap air, desain keamanan pelepasan terkontrol, mekanisme penguncian yang andal.
Gambar & Foto
Gambar GA Layout instalasi Foto produk
Pemesanan
MOQ: 1 ∙ Pengiriman: 30 ∙ 60 hari
FAQ
T1: Apa fungsi pengikat kabel jenis anjing?
A: Ini memegang dan melepaskan rantai jangkar dengan aman.
T2: Bagaimana pin pengaman bekerja?
A: Ia pecah di bawah 15-30% dari beban pemutus rantai untuk memastikan pelepasan darurat.
P3: Mengapa desain kedap air?
A: Untuk menjaga penyegelan loker rantai dan mencegah masuknya air.
