Ikhtisar Produk

Ganjal Panama yang dipasang di dek JIS F 2017 Tipe AP adalah pemandu tali tambat yang dibuat dengan pelat baja yang digunakan di geladak kapal di mana tali tambat memerlukan jalur tertutup yang ditentukan dan permukaan kontak tali yang halus. Ini dilas ke struktur geladak dan biasanya dipilih bersama dengan pengaturan tambatan kapal, sudut tali pengikat, perkuatan geladak, sistem pelapisan, dan persyaratan inspeksi.

JIS F 2017 Type AP adalah chock Panama fabrikasi pelat baja yang dipasang di dek, tersedia dalam dua ukuran nominal, 310 dan 360, untuk pengaturan dek tambat kapal. Dibandingkan dengan konfigurasi cor, tipe fabrikasi pelat baja berfokus pada pembentukan terkontrol, fabrikasi yang didukung perlengkapan, kualitas sambungan las, dan pengulangan geometri. Tingkat material akhir, prosedur pengelasan, penguatan dek, dan cakupan sertifikat harus dikonfirmasi sesuai dengan spesifikasi proyek.

Spesifikasi Cepat

• Jenis produk: Pelat baja yang dipasang di geladak yang terbuat dari panama chock → jalur tali dek tertutup untuk pengaturan tambatan kapal.

• Standar dan tipe: JIS F 2017-1982 Tipe AP → acuan peruntukan Tipe AP, dimensi utama, dan pemilihan ukuran nominal.

• Kisaran ukuran nominal: 310 dan 360 saja → cocok bila gambar kapal menentukan susunan pelat baja AP yang dipasang di dek.

• Dimensi utama yang disediakan: L, L1, L2, L3, dan L4 → dimensi utama untuk gambar halaman web, pemeriksaan tata letak dek, dan konfirmasi kutipan.

• Berat terhitung: 190 kg dan 207 kg → berguna untuk penanganan, pengepakan, pengaturan pengangkatan selama pemasangan, dan perkiraan pengangkutan.

• Bentuk pemasangan: Struktur las dek → tulangan dek, detail las, dan sudut tali harus diperiksa sebelum produksi.

• Fokus manufaktur: pembentukan pelat baja, kontrol cetakan / jig fabrikasi, permukaan kontak tali yang halus, akurasi perakitan yang dilas, dan tinjauan FEA opsional.

• Perawatan permukaan: Peledakan Sa 2,5 + primer toko epoksi satu lapis sebagai referensi → pelapisan akhir atau permukaan baja tahan karat yang dipoles dapat didiskusikan jika ditentukan.

Parameter Teknis Utama

Dimensi halaman web utama untuk pelat baja yang dipasang di dek JIS F 2017 Tipe AP yang dibuat dengan balok Panama. Dimensi dalam mm kecuali dinyatakan lain.

Panduan Seleksi & Permintaan

Langkah 1: Konfirmasikan pelat baja yang dipasang di dek JIS F 2017 Tipe AP yang dibuat dari balok Panama dan ukuran nominal 310 atau 360 sesuai dengan gambar kapal.

Langkah 2: Konfirmasikan arah tali tambat, susunan dek, dan apakah chock digunakan untuk pembangunan baru atau penggantian.

Langkah 3: Konfirmasikan antarmuka pengelasan dek, penguatan dek, ruang pemasangan yang tersedia, dan persyaratan pemasangan galangan kapal.

Langkah 4: Konfirmasikan persyaratan material: kelas pelat baja, opsi baja tahan karat, atau persyaratan baja khusus jika berlaku.

Langkah 5: Konfirmasikan perawatan permukaan: primer toko, persyaratan pelapisan akhir, lapisan akhir galvanis/dicat, atau permukaan baja tahan karat yang dipoles jika ditentukan.

Langkah 6: Konfirmasikan cakupan sertifikat sebelum penawaran: sertifikat pembuat, sertifikat material, sertifikat kelas, pemeriksaan saksi, atau persyaratan proyek lainnya.

Langkah 7: Berikan kuantitas, tujuan pengiriman, waktu pengiriman yang diperlukan, gambar instalasi, dan foto referensi jika tersedia.

Struktur

Bodi fabrikasi pelat baja | Pembukaan tali Panama tertutup | Permukaan kontak tali halus | Basis las dek | Membentuk cetakan/geometri yang dikendalikan jig | Antarmuka perakitan yang dilas | Beli primer atau perawatan permukaan tertentu

Keuntungan Fabrikasi, Pengelasan & Rekayasa

• Konstruksi fabrikasi pelat baja cocok untuk perakitan pembentukan dan pengelasan terkontrol dimana gambar kapal menentukan JIS F 2017 Tipe AP dan bukan tipe cor.

• Cetakan fabrikasi dan kontrol jig membantu menjaga bentuk bukaan, panjang alas, dan konsistensi dimensi berulang untuk dua ukuran nominal AP.

• Permukaan yang bersentuhan dengan tali harus dirapikan, digiling, dan dihaluskan setelah pembuatan untuk mengurangi kontak lokal yang tajam dan membantu melindungi tali tambat.

• Basis dek yang dilas memungkinkan ganjalan memindahkan gaya kontak tali lokal ke dalam struktur dek; perkuatan dek dan detail las harus diperiksa oleh galangan kapal atau kantor desain.

• Persiapan pengelasan di sekitar area sambungan dek harus dikontrol untuk mengurangi cacat yang dapat mempengaruhi pengelasan galangan kapal dan penerimaan inspeksi.

• Perhitungan dan optimalisasi kekuatan berbasis FEA dapat digunakan bila diperlukan untuk meninjau distribusi tegangan di sekitar bukaan, transisi pelat, dan area dasar las.

• Kisaran dua ukuran menyederhanakan pemilihan proyek di mana gambar kapal telah menetapkan tipe AP dan tata letak dek utama.

Atribut Khusus

• Standar: JIS F 2017-1982 → digunakan ketika galangan kapal atau spesifikasi pemilik memerlukan dimensi ganjal JIS Tipe AP Panama.

• Tipe: AP → konfigurasi fabrikasi pelat baja yang dipasang di dek untuk aplikasi panama chock.

• Ukuran Nominal: 310/360 → pilih berdasarkan tata letak tambatan kapal dan gambar proyek.

• Konstruksi: Badan fabrikasi pelat baja → kontrol cetakan / jig dan kualitas perakitan yang dilas adalah poin produksi utama.

• Bahan: Kelas pelat baja harus dikonfirmasi → Persyaratan baja C-Mn, baja tahan karat, atau baja khusus harus dikonfirmasi sebelum penawaran.

• Pemasangan: Pengelasan dek → perkuatan dek, detail pengelasan, dan kondisi pemasangan lokal harus dikonfirmasi dengan gambar.

• Perawatan Permukaan: Peledakan Sa 2.5 + primer toko epoksi sebagai referensi → pelapisan akhir mengikuti spesifikasi pengecatan kapal atau kebutuhan pelanggan.

• Tinjauan FEA: Tersedia sesuai kebutuhan proyek → digunakan untuk memeriksa konsentrasi tegangan dan mengoptimalkan geometri lokal bila diperlukan.

• Persyaratan Sertifikat: Tersedia sesuai dengan cakupan pesanan → inspeksi kelas dan tingkat sertifikat harus dikonfirmasi sebelum penawaran.

Cara Kerjanya

Tali tambat mendekati geladak geladak → Tali melewati bukaan Panama yang tertutup → Permukaan kontak yang dibuat dengan halus memandu jalur tali → Gaya kontak lokal ditransfer melalui dasar yang dilas ke struktur geladak yang diperkuat → Inspeksi dan pelapisan akhir selesai setelah pemasangan

Aplikasi

Kapal Pengangkut Laut | Kapal kargo | Kapal Tanker | Kapal kontainer | Operator massal | Stasiun tambatan dek | Pengaturan tambatan Terusan Panama | Proyek pembangunan baru dan penggantian

Sertifikasi & Keunggulan

Sertifikat dapat diatur sesuai dengan kebutuhan proyek, ruang lingkup inspeksi, ketertelusuran material, dan prosedur persetujuan masyarakat kelas.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pembuat.

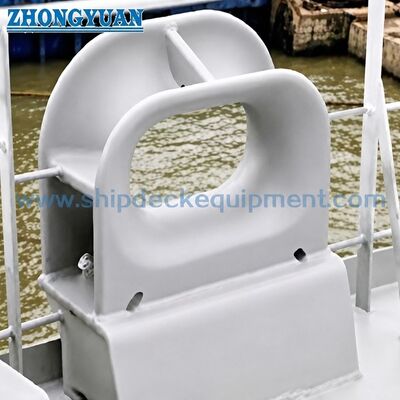

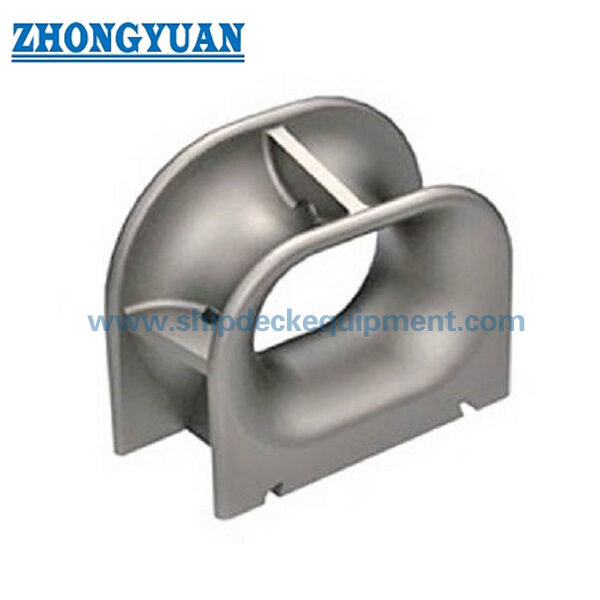

Menggambar & Foto

Pertanyaan Umum

Q1: Apakah JIS F 2017 Tipe AP menyediakan SWL standar?

A1: Tidak. Tabel JIS F 2017 Tipe AP menyediakan ukuran nominal, dimensi utama, dan berat. SWL tidak dideklarasikan dalam tabel standar. Pemilihan harus diperiksa berdasarkan pengaturan tambatan kapal, ukuran tali, beban desain, perkuatan dek, detail las, dan persyaratan persetujuan proyek.

A2: Pilih ukuran nominal 310 atau 360 sesuai dengan gambar kapal, susunan tali tambat, tata letak dek, dan ruang pemasangan yang tersedia. Tabel yang disediakan adalah untuk pemilihan dimensi utama dan konfirmasi kutipan.

Q3: Informasi apa yang diperlukan sebelum kutipan?

A3: Konfirmasikan standar, Tipe AP, ukuran nominal, tingkat material, perawatan permukaan, kuantitas, persyaratan sertifikat, gambar pemasangan dek, tujuan pengiriman, dan waktu pengiriman yang diperlukan. Tinjauan FEA atau pemeriksaan saksi kelas harus disebutkan jika diperlukan.
