GB/T 554 Welded Type Double Cross Bitt Bollard Ship Mooring Equipment Kapal Mooring Equipment
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan |
| Sertifikasi: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Nomor model: | Standar dan disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | As per quotation |
| Kemasan rincian: | Pallet atau disesuaikan |
| Waktu pengiriman: | Sesuai penawaran |
| Syarat-syarat pembayaran: | TT, L/C, dll. |
| Menyediakan kemampuan: | Memenuhi kebutuhan klien |
|
Informasi Detail |
|||
| Standar Teknis: | GB554-2008 | bahan: | Baja Ringan, Baja C-Mn, Baja Tahan Karat, juga dapat menyediakan baja khusus untuk pemecah es |
|---|---|---|---|
| Diameter Nominal: | 50 hingga 300mm | Bobot: | 7 hingga 576kg |
| Pengobatan permukaan: | sandblasting ke S2.5 + satu lapisan primer toko epoksi, Galvanis, Dipoles, tersedia perawatan permuk | Rentang SWL: | 13KN- 185KN |
| Sertifikat Klasifikasi: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, dll | ||
| Menyoroti: | Tembaga jenis bollard,Peralatan Pelabuhan Kapal Bollard,GB/T 554 Bollard |
||
Deskripsi Produk

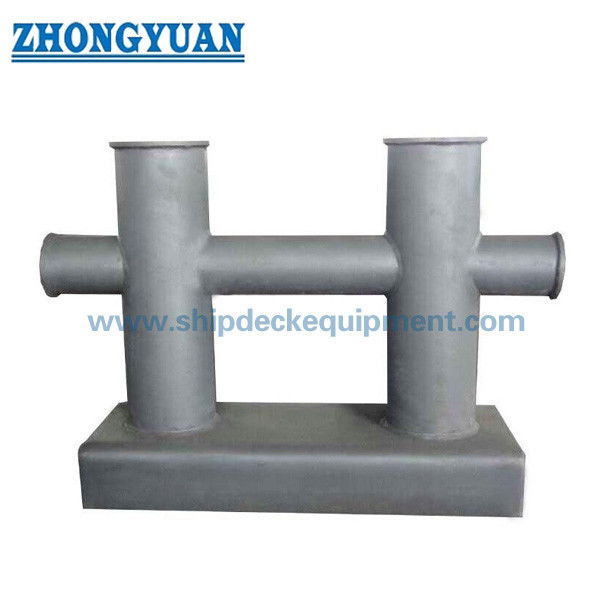

GB/T 554 Welded Type Double Cross Bitt Bollard Ship Mooring Equipment
Keterangan:
GB/T 554 Welded Type Double Cross Bitt Bollard Ship Mooring Equipment adalah bollard salib ganda.Ini memiliki diameter nominal yang berbeda.Ini memiliki tipe baut dan tipe dilas.Itu terbuat dari pipa baja dan pelat baja.Semua permukaan bebas dari taji.Semua bollard ini mendapatkan persetujuan dari IACS Classification Society.Kami dapat menyediakan bollard sesuai dengan kebutuhan spesifik Anda. Kami juga dapat memproduksi bollard stainless steel yang dipoles cermin untuk yacht.
Spesifikasi Teknis Utama:
1. Standar Teknik: GB554-2008;
2. Bahan: Baja Ringan, Baja C-Mn, Baja Tahan Karat, juga dapat menyediakan baja khusus untuk pemecah es.
3. Diameter Nominal: 50 hingga 300mm;
4. Berat: 7 hingga 576kg;
5. Perawatan permukaan: sandblasting ke S2.5 + satu lapisan primer toko epoksi, Cermin atau Satin Dipoles, Dipoles, Galvanis, tersedia perawatan permukaan yang disesuaikan.
6. Rentang SWL: 13KN- 185KN.
7. Sertifikat Klasifikasi: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, Dll.
Parameter Teknis Utama:
| Diameter Nominal | Beban kerja yang aman | A | A1 | A2 | B | d | d1 | D | D1 | h |
| (SWL) / kN | ||||||||||
| 50 | 13 | 180 | 270 | 90 | 130 | 32 | 40 | 50 | 65 | 8 |
| 75 | 18 | 275 | 400 | 125 | 170 | 48 | 56 | 75 | 95 | 10 |
| 100 | 25 | 350 | 494 | 14 | 200 | 65 | 75 | 100 | 120 | 1 2 |
| 125 | 31 | 425 | 590 | 170 | 240 | 80 | 95 | 125 | 145 | 14 |
| 150 | 43 | 500 | 700 | 200 | 270 | 90 | 110 | 150 | 170 | 16 |
| 175 | 62 | 530 | 774 | 241 | 320 | 110 | 125 | 180 | 200 | 18 |
| 200 | 72 | 600 | - | - | 360 | 130 | 145 | 203 | 225 | 145 |
| 250 | 105 | 750 | 450 | 159 | 180 | 245 | 280 | 1 55 | ||
| 300 | 185 | 900 | 540 | 194 | 215 | 299 | 330 | 180 | ||
| Diameter Nominal | h1 | h2 | H | L | r |
t
|
t1
|
Baut | Bobot | |
| Ukuran Sekrup: | Nomor | kg | ||||||||
| 50 | 85 | - | 190 | 310 | 20 | 6 | 4 | M12 | 6 | 7 |
| 75 | 130 | 290 | 450 | 25 | 7 | 5 | M16 | 16 | ||
| 100 | 160 | 350 | 550 | 28 | M18 | 27 | ||||
| 125 | 195 | 425 | 660 | 35 | 9 | 7 | M22 | 49 | ||
| 150 | 210 | 500 | 770 | 35 | 71 | |||||
| 175 | 240 | 550 | 850 | 38 | 10 | 8 | M24 | 103 | ||
| 200 | 275 | 60 | 795 | 960 | 20 | 12 | 9 | - | - | 181 |
| 250 | 350 | 855 | 1200 | 25 | 14 | 12 | 310 | |||
| 300 | 420 | 73 | 1160 | 1440 | 30 | 16 | 14 | 576 | ||
Menggambar dariGB/T 554 Welded Type Double Cross Bitt Bollard Ship Mooring Equipment
