4-Roller Universal Fairlead untuk Mooring Kapal JIS F 2026-1980 Tipe A
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan Marine Equipmen |
| Sertifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Nomor model: | Standar Atau Disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Based on quotation |
| Kemasan rincian: | Ekspor palet standar atau kemasan khusus |
| Waktu pengiriman: | Berdasarkan kebutuhan proyek |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | Produksi yang disesuaikan berdasarkan kebutuhan proyek |
|
Informasi Detail |
|||
| Standar: | JIS F 2026-1980 | Jenis: | Tipe a |
|---|---|---|---|
| Diameter rol: | 140~315mm | Berat: | 187~1232kg |
| Bahan: | Baja C-Mn, Baja Ringan, Baja Tahan Karat | Perawatan Permukaan: | Sandblasting ke S2.5 + satu lapisan primer toko epoksi, galvanis, dipoles, perlakuan permukaan yang |
| Sertifikat Klasifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| Menyoroti: | JIS F 2026-80 empat roller fairleads,empat roller fairleads,tipe A winch roller fairlead fair |
||
Deskripsi Produk

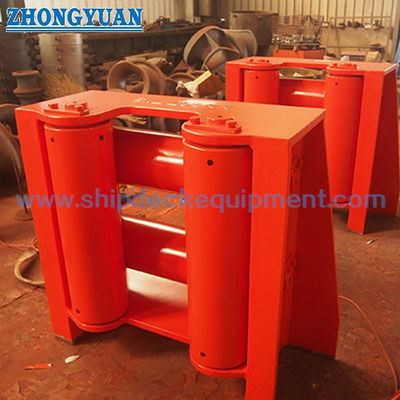

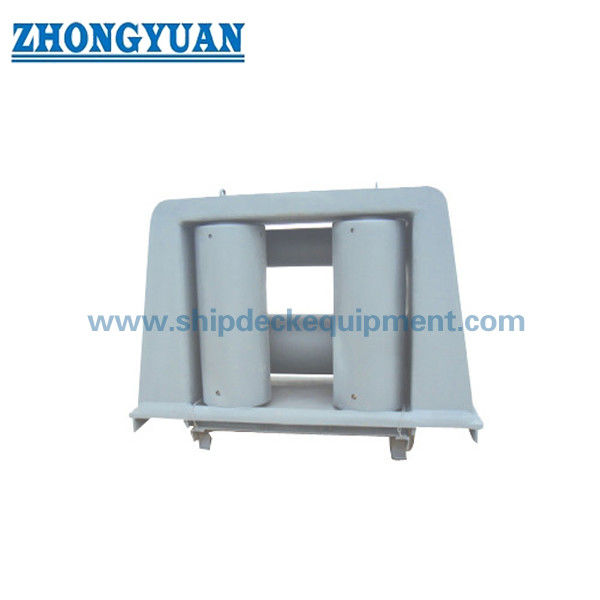

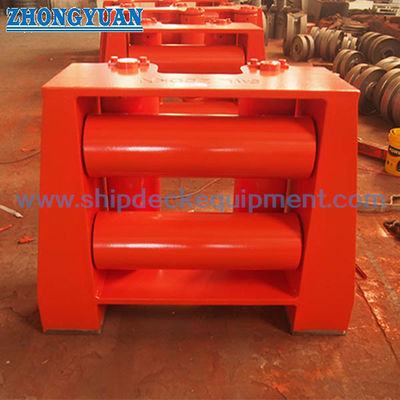

4-Roller Universal Fairlead untuk Tambat Kapal | JIS F 2026-1980 Tipe A
Tinjauan Produk
Fairlead JIS F 2026-1980 Tipe A adalah fairlead rol horizontal empat rol yang digunakan sebagai pemandu tali tambat dalam pengaturan tambat kapal. Konfigurasi empat rolnya menggabungkan rol vertikal dan horizontal di sekitar bukaan tali sehingga tali tambat dapat mengubah arah panduan tanpa bergesekan langsung dengan tepi dek yang tetap. Produk ini biasanya dipilih bersama dengan pengaturan tambat kapal, diameter tali kawat yang berlaku, posisi pemasangan, dan struktur dek pendukung.
Di bawah JIS F 2026-1980, Tipe A adalah bentuk empat rol; standar yang sama juga mencakup konfigurasi Tipe BR dan Tipe BL dengan susunan rol yang berbeda. Untuk Tipe A, ukuran nominal 140 hingga 315 dikaitkan dengan diameter tali kawat yang berlaku dari 18 hingga 42,5 mm. Standar ini juga menentukan jadwal material, kualitas visual, dan operasi rol yang mulus. Peringkat beban, penguatan dek, sistem pelapisan, dan cakupan sertifikat harus dikonfirmasi secara terpisah terhadap spesifikasi proyek dan gambar kapal yang disetujui.
Spesifikasi Cepat
• Tipe Produk: Fairlead universal 4-rol / fairlead dengan rol horizontal → digunakan untuk memandu tali tambat melalui perubahan arah panduan horizontal dan vertikal.
• Standar dan Tipe: JIS F 2026-1980 Tipe A → konfigurasi empat rol yang ditentukan oleh standar Jepang.
• Ukuran Nominal: 140 / 160 / 180 / 200 / 250 / 315 → gunakan penunjukan standar untuk pemilihan; jangan gambarkan rentang ini sebagai diameter rol.
• Diameter Tali Kawat yang Berlaku: 18 hingga 42,5 mm → rentang referensi untuk pemilihan ukuran awal; kompatibilitas tali akhir harus mengikuti rencana tambat kapal.
• Susunan Rol: 2 rol vertikal + 2 rol horizontal → memberikan panduan kontak tali empat sisi di sekitar bukaan.
• Massa Terhitung Referensi: 187 hingga 1232 kg → massa referensi untuk Tipe A; massa manufaktur dan pengiriman akhir harus dikonfirmasi dari gambar produksi yang disetujui.
• Dasar Material Standar: rangka baja struktural, komponen rol baja / tabung baja / baja cor, pin rol baja karbon, dan bantalan perunggu → tingkatan JIS lama dan padanan modern apa pun harus dikonfirmasi untuk proyek.
• Dasar Inspeksi: kondisi visual dan rotasi rol manual yang mulus → keduanya adalah pemeriksaan kualitas eksplisit dalam JIS F 2026-1980.
Parameter Teknis Utama
Data pemilihan halaman web utama untuk JIS F 2026-1980 Tipe A. Dimensi dalam mm kecuali dinyatakan lain. Ukuran nominal adalah penunjukan produk standar; itu tidak boleh disajikan sebagai diameter rol.
| Nominal Ukuran |
B1 | D1 | H | L | L1 | Tali Kawat Dia. |
Bukaan (L × W) |
Massa Ref. kg |
| 140 | 355 | 140 | 480 | 515 | 805 | 18 | 148 × 195 | 187 |
| 160 | 405 | 160 | 515 | 570 | 890 | 22.4 | 150 × 200 | 277 |
| 180 | 455 | 180 | 560 | 620 | 960 | 25 | 150 × 199 | 387 |
| 200 | 505 | 200 | 590 | 675 | 1049 | 28 | 152 × 204 | 510 |
| 250 | 610 | 250 | 715 | 825 | 1303 | 35.5 | 199 × 253 | 900 |
| 315 | 715 | 300 | 870 | 980 | 1562 | 42.5 | 253 × 302 | 1232 |
Panduan Pemilihan & Permintaan
Langkah 1: Konfirmasikan JIS F 2026-1980 Tipe A dan ukuran nominal yang diperlukan dari pengaturan tambat kapal atau gambar pengganti.
Langkah 2: Konfirmasikan tipe dan diameter tali yang berlaku. Untuk rentang Tipe A standar, diameter tali kawat referensi adalah 18 hingga 42,5 mm; konstruksi tali dan geometri panduan aktual juga harus diperiksa.
Langkah 3: Konfirmasikan dasar beban proyek secara terpisah. Berikan SWL yang diperlukan atau beban desain, MBL tali jika relevan, arah beban, dasar faktor keamanan, dan komentar badan klasifikasi apa pun. Jangan perlakukan MBL tali atau ukuran tali referensi sebagai SWL fairlead.
Langkah 4: Konfirmasikan geometri pemasangan, antarmuka pondasi / las, ketebalan dek, penguatan lokal, jarak bebas untuk rotasi rol dan akses pemeliharaan. Struktur pendukung akhir tetap menjadi bagian dari desain struktural kapal.
Langkah 5: Konfirmasikan jadwal material, padanan modern yang dapat diterima untuk tingkatan JIS lama, persyaratan pin dan bantalan rol, pengaturan pelumasan, persiapan permukaan, dan sistem pelapisan.
Langkah 6: Berikan kuantitas, tipe kapal, posisi pemasangan, persyaratan badan klasifikasi, cakupan inspeksi, gambar yang disetujui atau foto referensi, tujuan pengiriman, dan waktu pengiriman yang diperlukan.
Struktur
Rangka Baja Las | Dua Rol Vertikal | Dua Rol Horizontal | Pin Rol | Bantalan Perunggu | Titik Pelumasan Gemuk | Bukaan Tali | Antarmuka Pemasangan Dek
Keunggulan Desain / Rekayasa / Kualitas
• Panduan rol empat sisi → rol vertikal dan horizontal memandu tali di sekitar bukaan dan mengurangi kontak gesekan langsung dengan tepi baja yang tetap.
• Seri dimensi standar → enam ukuran nominal memungkinkan fairlead dicocokkan dengan gambar pengaturan kapal dan diameter tali kawat yang berlaku.
• Pengaturan pin-dan-bantalan yang ditentukan → jadwal material JIS mengidentifikasi pin rol baja karbon dan bantalan perunggu, mendukung antarmuka putar yang dapat dipelihara.
• Operasi rol yang mulus sebagai persyaratan kualitas → standar mengharuskan bagian yang berputar beroperasi dengan lancar selama inspeksi manual.
• Kualitas visual terkontrol → fairlead yang selesai harus bebas dari retakan dan cacat lain yang berbahaya bagi layanan, dengan hasil akhir yang memuaskan.
• Rekayasa pemasangan tetap spesifik kapal → panduan tali, penguatan dek, detail las, dan transfer beban harus diverifikasi dengan galangan kapal atau arsitek angkatan laut daripada disimpulkan hanya dari ukuran nominal.
Atribut Kustom
• Standar: JIS F 2026-1980 → standar Jepang untuk fairlead dengan rol horizontal.
• Tipe: Tipe A → konfigurasi empat rol; Tipe BR dan Tipe BL adalah konfigurasi terpisah di bawah standar yang sama.
• Ukuran Nominal: 140 / 160 / 180 / 200 / 250 / 315 → penunjukan standar yang digunakan untuk pemilihan produk.
• Tali Kawat yang Berlaku: 18 / 22.4 / 25 / 28 / 35.5 / 42.5 mm → nilai referensi yang terkait dengan enam ukuran nominal.
• Massa Terhitung Referensi: 187 / 277 / 387 / 510 / 900 / 1232 kg → referensi saja; massa manufaktur akhir harus dikonfirmasi dari gambar yang disetujui.
• Dasar Material Standar: Jadwal material lama JIS → rangka, rol, pin, dan bantalan menggunakan kelompok material yang ditentukan berbeda; padanan modern memerlukan konfirmasi.
• Pengaturan Bantalan / Pelumasan: Bantalan perunggu dengan ketentuan pelumasan gemuk → pertahankan aksesibilitas untuk inspeksi dan pelumasan.
• SWL / Beban Desain: Akan dikonfirmasi → tidak ada SWL produk yang boleh disimpulkan dari diameter tali yang berlaku atau ukuran nominal.
• Perlindungan Permukaan: Sesuai spesifikasi proyek → peledakan, pelapisan laut, galvanisasi, atau sistem lain adalah opsi pasokan spesifik proyek, bukan persyaratan JIS otomatis.
• Sertifikasi: Sesuai persyaratan proyek → keterlibatan kelas, ketertelusuran material, dan cakupan saksi tunduk pada pesanan pembelian dan prosedur persetujuan.
Cara Kerja
Tali Tambat Mendekati Fairlead → Tali Menyentuh Rol Vertikal / Horizontal yang Relevan → Rol Berputar untuk Mengurangi Kontak Gesekan → Arah Tali Berubah Melalui Bukaan → Beban yang Dihasilkan Ditransfer Melalui Rangka Fairlead ke Struktur Dek Pendukung
Aplikasi
Stasiun Tambat Kapal | Posisi Panduan Tali Haluan / Buritan | Panduan Tali Tepi Dek | Rute Tali Winch-ke-Fairlead | Proyek Pembangunan Baru | Penggantian Fairlead JIS F 2026 Tipe A yang Ada | Panduan Tali Penarik yang Ditentukan Proyek
Sertifikasi & Keunggulan
Cakupan inspeksi dan sertifikasi harus dikonfirmasi sebelum penawaran. Sertifikat material, catatan inspeksi pembuat, inspeksi dimensi, pemeriksaan operasi rol, dan kehadiran badan klasifikasi dapat diatur sesuai persyaratan proyek dan cakupan pesanan.
Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pembuat.
Gambar & Foto
FAQ
Q1: Apa arti Tipe A dalam JIS F 2026-1980?
A1: Tipe A adalah konfigurasi empat rol di bawah JIS F 2026-1980. Standar ini juga mencakup susunan Tipe BR dan Tipe BL. Oleh karena itu, tipe yang benar harus diambil dari gambar kapal daripada dipilih hanya berdasarkan jumlah rol.
Q2: Apakah rentang 140–315 berarti diameter rol?
A2: Tidak. Ini adalah penunjukan ukuran nominal JIS. Untuk Tipe A, enam ukuran nominal sesuai dengan diameter tali kawat yang berlaku dari 18 hingga 42,5 mm dan ke dimensi rangka, bukaan, dan rol yang berbeda.
Q3: Bisakah SWL ditentukan dari tabel dimensi ini?
A3: Tidak. Tabel dimensi dan diameter tali yang berlaku tidak boleh dikonversi langsung ke SWL produk. SWL yang diperlukan atau beban desain, MBL tali, arah panduan, penguatan dek, dan persyaratan kelas harus dikonfirmasi dari dasar desain proyek.
