2 & 3 Roller Universal Fairlead untuk Tambat Kapal | JIS F 2020-1979 Tipe A/B1/B2

2 & 3 Roller Universal Fairlead untuk Mooring Kapal JIS F 2020-1979 Tipe A/B1/B2

Ringkasan Produk

JIS F 2020-1979 ukuran kecil plat baja roller deck end adalah kompak roller fairlead yang digunakan untuk kapal berlabuh, penanganan kargo dan perahu penanganan tali panduan. Dalam bahasa pembelian internasional,produk dalam bentuk ini juga umumnya disebut sebagai fairleads universal 2 atau 3 rolStandar ini mendefinisikan tiga pengaturan: Tipe A menggunakan dua rol vertikal dan satu roller horizontal; Tipe B1 menggunakan satu roller vertikal dan satu roller horizontal;Tipe B2 adalah susunan cermin dari Tipe B1.

Konfigurasi JIS asli menggunakan rol dengan diameter sekitar 76,3 mm.Versi 135 dan 168 mm dalam seri produk yang dikirimkan harus diperlakukan sebagai konfigurasi yang diperbesar khusus proyek daripada ukuran JIS F 2020 standarUntuk permintaan penggantian atau bangunan baru, pembeli harus mengkonfirmasi pengaturan Tipe A/B1/B2 yang diperlukan, rute tali, geometri instalasi, gambar yang disetujui,materi dan beban proyek dasar sebelum produksi.

Spesifikasi Cepat

• Tipe produk: 2 / 3 rol dek ujung fairlead → pengaturan kompak penuntun tali untuk tepi dek dan kapal sisi posisi penuntun tali.

• Standar: JIS F 2020-1979 → nama standar resmi adalah Steel Plate Deck End Rollers (Small Size).

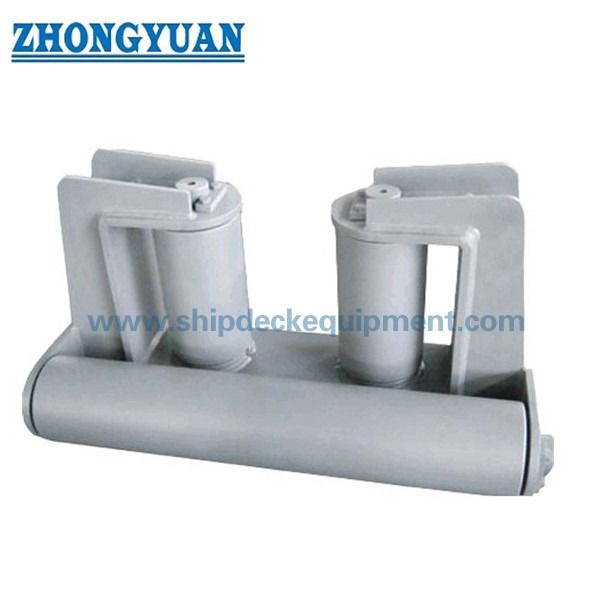

• Tipe A: 3 rol, 2 vertikal + 1 horizontal → konfigurasi tiga rol standar.

• Tipe B1 / B2: 2 rol, 1 vertikal + 1 horizontal → Tipe B2 mencerminkan pengaturan B1 vertikal-roller dan cakar.

• Diameter rol standar: sekitar 76,3 mm → konfigurasi JIS asli; versi yang lebih besar 101 / 135 / 168 mm memerlukan konfirmasi gambar proyek.

• Massa perhitungan acuan: Tipe A 20,6 kg; Tipe B1 / B2 17,7 kg → nilai acuan standar untuk konfigurasi asli.

• Dasar bahan standar: struktur utama baja SS41, tabung roller SGP atau STPG38, BC6 perunggu atau YBsC2 kuningan-casting bush → setara modern memerlukan persetujuan proyek.

• Dasar inspeksi: kondisi visual, kepatuhan dimensi dan operasi roller yang lancar → pemeriksaan kunci sebelum pengiriman.

Parameter teknis utama

Referensi konfigurasi standar JIS F 2020-1979:

Data ukuran yang diperbesar khusus proyek yang diberikan untuk seri produk ini:

Panduan Pemilihan & Inquiry

Langkah 1:Konfirmasi tipe A, tipe B1 atau tipe B2 dari gambar wadah. tipe A adalah bentuk 3-roller; tipe B1 dan B2 adalah pengaturan cermin 2-roller.

Langkah 2:Konfirmasi informasi tali, termasuk jenis tali, diameter tali, arah arah normal dan rute tepi dek. Jangan menyimpulkan SWL fairlead dari diameter roller.

Langkah 3:Konfirmasi konfigurasi standar atau diperbesar. Pengaturan JIS asli menggunakan rol sekitar 76,3 mm; versi 101 / 135 / 168 mm diperbesar memerlukan gambar proyek yang disetujui.

Langkah 4:Konfirmasi posisi pemasangan, ruang yang tersedia, susunan pondasi / las, penguatan dek lokal dan akses untuk inspeksi roller dan pelumasan.

Langkah 5:Konfirmasi kelas material atau setara modern yang disetujui, persiapan permukaan dan sistem pelapis, kuantitas, persyaratan sertifikat / inspeksi, tujuan dan waktu pengiriman yang diperlukan.

Langkah 6:Untuk pekerjaan penggantian, berikan foto fairlead yang ada dan gambar dimensi sehingga Tipe, pengaturan tangan dan antarmuka pemasangan dapat diperiksa sebelum pembuatan.

Struktur

Tubuh Plat Baja. Roller Horisontal. Roller Vertikal. Balok Roller. Bronze / Brass Bushes.

Desain / Teknik / Keuntungan Kualitas

• Panduan tali khusus tipe → Tipe A menyediakan dua posisi kontak vertikal ditambah satu roller horizontal; Tipe B1 / B2 menyediakan roller vertikal satu sisi dengan susunan cermin kiri / kanan.

• Permukaan kontak tali yang berputar → rol mengubah arah arah tali sambil mengurangi kontak geser terhadap tepi dek baja tetap.

• Pengaturan pin-and-bush yang dapat dipertahankan → standar ini mencakup poros roller yang dapat diganti, semak dan fittings lemak, yang mendukung inspeksi dan pelumasan dalam operasi.

• Jadwal bahan khusus komponen → tubuh, rol, poros dan semak menggunakan kelompok bahan yang berbeda daripada satu sebutan bahan generik.

• Pemeriksaan standar berfokus pada kualitas yang relevan dengan layanan → akhir harus bebas dari cacat berbahaya, dimensi harus sesuai, dan rol harus beroperasi dengan lancar.

• Teknik penggantian harus memverifikasi keandalan dan antarmuka → Tipe B1 dan B2 adalah susunan cermin, sehingga tata letak wadah yang ada harus diperiksa sebelum pembuatan.

Atribut khusus

• Standar: JIS F 2020-1979 → standar referensi untuk rol ujung dek pelat baja berukuran kecil.

• Tipe: A / B1 / B2 → Tipe A adalah 3-roller; Tipe B1 / B2 adalah pengaturan cermin 2-roller.

• Diameter rol standar: sekitar 76,3 mm → konfigurasi JIS asli.

• Ukuran yang diperbesar khusus proyek: 101 / 135 / 168 mm → bukan ukuran JIS standar; diperlukan gambar yang disetujui.

• Basis bahan standar: SS41 / SGP atau STPG38 / BC6 atau YBsC2 → kelas JIS lama dan jadwal bahan khusus komponen.

• Bush & Lubrication: Bush perunggu atau kuningan dengan pemasangan minyak → mendukung rotasi roller dan pemeliharaan.

• SWL / Design Load: Untuk dikonfirmasi → tidak ada SWL produk yang harus diperoleh dari tabel diameter roller yang disediakan.

• Perlindungan permukaan: Menurut spesifikasi proyek → peledak, pelapis laut, akhir stainless steel atau sistem lainnya adalah pilihan pasokan khusus proyek.

• Kebutuhan Sertifikat: Menurut ruang lingkup pesanan → dokumentasi pembuat atau keterlibatan kelas tunduk pada persyaratan proyek dan prosedur persetujuan.

Cara Kerjanya

Rope Approaches the Deck-End Fairlead → Rope Contacts the Required Horizontal / Vertical Roller → Roller Rotates to Reduce Sliding Contact → Rope Lead Direction Changes → Resulting Forces Transfer Through the Fairlead Body to the Supporting Ship Structure

Aplikasi

Panduan tali penghubung kapal. Perahu kerja. Kapal tarik kapal. Kapal pelayanan pelabuhan. Posisi Pimpinan Tali Dek. Panduan Tali Penanganan Kargo. Pengaturan Penanganan Kapal. Proyek Penggantian.

Sertifikasi & Keuntungan

Lingkup inspeksi dan sertifikasi harus dikonfirmasi sebelum penawaran.Inspeksi operasi roller dan kehadiran perusahaan klasifikasi dapat diatur sesuai dengan kebutuhan proyek dan ruang lingkup pesanan.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Tes Pembuat.

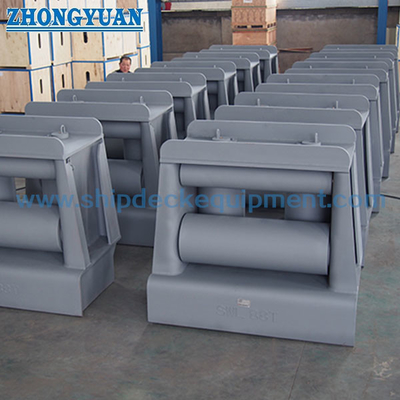

Gambar & Foto

FAQ

T1: Apa perbedaan antara JIS F 2020 Tipe A, Tipe B1 dan Tipe B2?

A1: Tipe A adalah susunan tiga roller dengan dua roller vertikal dan satu roller horizontal.sementara Tipe B2 mencerminkan pengaturan roller vertikal dan claw B1Jenis yang benar harus diambil dari tata letak kapal atau gambar pengganti.

T2: Apakah ukuran standar JIS F 2020 adalah 101, 135 dan 168 mm?

A2: Tidak. Konfigurasi JIS F 2020-1979 asli menggunakan rol dengan diameter sekitar 76,3 mm.Versi 135 dan 168 mm dalam seri produk ini adalah konfigurasi yang diperbesar khusus proyek dan hanya harus diproduksi berdasarkan gambar yang disetujui.

T3: Apa yang harus dikonfirmasi sebelum memesan fairlead pengganti atau diperbesar?

A3: Konfirmasi Tipe A/B1/B2, susunan roller, rute dan diameter tali, dimensi pemasangan yang sebenarnya, sisi instalasi, bahan, pelapis, dasar beban proyek,persyaratan sertifikat dan gambar atau foto kapal yang ada. Untuk penggantian tipe B, konfirmasi apakah B1 atau pengaturan B2 cermin diperlukan.
