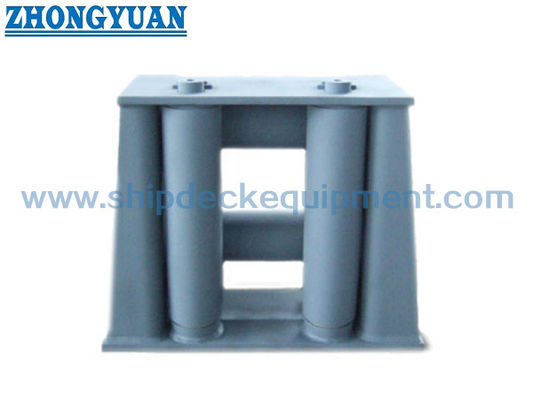

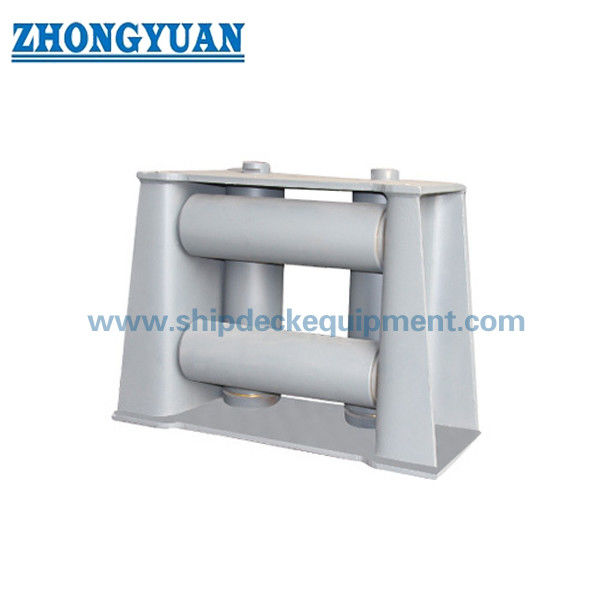

100×320mm Four Roller Universal Fairlead. CB/T 3062 Tipe B Multi-Directional Mooring Fairlead untuk Dek Kapal.

100×320mm Four Roller Universal Fairlead. CB/T 3062 Tipe B Multi-Directional Mooring Fairlead untuk Dek Kapal.

Ringkasan Produk

CB/T 3062 Tipe B empat roller universal fairlead dirancang untuk multi-arah penuntun tali berlabuh di dek kapal.

Strukturnya terdiri dari dua rol vertikal dan dua rol horizontal, yang memungkinkan panduan tali dari empat arah dengan distribusi beban yang lebih baik.

Hal ini cocok untuk kondisi berlabuh yang kompleks di mana arah tali bervariasi, memberikan pengurangan keausan tali dan operasi yang stabil.

Pengertian Teknik (Mengapa Desain Ini)

Dalam kondisi perhentian multi arah, beban tali tidak terdistribusi secara merata.

Konfigurasi empat rol mendistribusikan beban di beberapa titik kontak, mengurangi tekanan lokal dan meningkatkan keselamatan.

Desain ini juga meminimalkan lenturan dan abrasi tali, memperpanjang umur layanan.

Spesifikasi Cepat

Konfigurasi rol: 4 rol (2 vertikal + 2 horisontal) → Panduan multi arah

Jangkauan Diameter Roller: 100~320 mm → Kompatibilitas tali

Jangkauan SWL: 54-533 kN → Referensi beban

Jenis tali: Kawat baja / nilon / sintetis → Penerapan luas

Bahan: baja cor / baja C-Mn → Kekuatan struktural

Perawatan permukaan: Sa2.5 + lapisan epoksi → ketahanan korosi

Standar: CB/T 3062-2011 → Kepatuhan Industri

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate

Parameter teknis utama (SWL & Ukuran)

Validasi & Pengujian Teknik

Analisis elemen terbatas (FEA) dilakukan untuk memverifikasi kekuatan struktural dan distribusi beban.

Pengujian beban telah dilakukan pada produk serupa untuk memvalidasi kinerja SWL.

Desain dan manufaktur sesuai dengan persyaratan masyarakat klasifikasi.

Struktur

Roller Atas. Roller Horizontal Bawah. Roller Vertikal. Pin Shaft. Bush Bearing.

Perbandingan Jenis Fairlead

3 Roller Fairlead → Panduan arah standar untuk kondisi beban sedang

4 Roller Fairlead → Panduan multi arah dengan distribusi beban yang lebih baik dan tekanan tali yang berkurang

Open Type Fairlead → Masuk tali yang fleksibel, cocok untuk sudut tali yang bervariasi

Tipe tertutup Fairlead → Jalur tali yang dikendalikan, mencegah tali melarikan diri di bawah beban

Tip Pilihan:

Untuk kondisi berlabuh yang kompleks atau kabel tali multi arah, 4 roller fairlead dianjurkan.

Tidak yakin jenis fairlead mana yang cocok dengan kapal Anda?

Hubungi kami ̇ kami akan merekomendasikan konfigurasi yang benar berdasarkan ukuran tali Anda, beban dan kondisi kerja.

Optimalisasi Struktural

Sistem pelumasan yang dioptimalkan memastikan rotasi yang lancar dan operasi jangka panjang.

Desain bantalan bush meningkatkan ketahanan aus dan efisiensi transfer beban.

Poros pin dirancang sebagai komponen bantalan utama.

Pilihan bahan dan permukaan

Roller dapat diproduksi dalam stainless steel penuh atau pelapis stainless steel untuk ketahanan korosi.

Lapisan perlindungan bahan sintetis dapat ditambahkan ke rol untuk mengurangi keausan tali.

Permukaan tanah yang halus melindungi tali dan meningkatkan umur pakai.

Panduan Pemilihan

Langkah 1 Pilih ukuran roller → Berdasarkan diameter tali

Langkah 2 ️ Konfirmasi jenis tali → Kawat baja / sintetis

Langkah 3

Langkah 4

Langkah 5 ️ Konfirmasi lokasi pemasangan → Posisi dek

Perlu bantuan memilih ukuran atau beban yang tepat? Hubungi kami untuk dukungan teknik.

Atribut khusus

Struktur empat roller → Kontrol multi arah

Desain yang diverifikasi FEA → Kekuatan yang dapat diandalkan

SWL yang diuji → Kinerja yang terbukti

Bantalan semak → Rotasi halus

Opsi tahan korosi → Masa pakai yang diperpanjang

Panduan Penelitian

Silahkan berikan diameter tali, jenis tali, beban yang diperlukan, posisi instalasi dan persyaratan sertifikasi.

Tidak yakin model apa yang cocok dengan kapalmu?

Cara Kerjanya

Tali melewati beberapa rol, mendistribusikan beban dan mengarahkan arah sambil mengurangi gesekan dan keausan.

Aplikasi

Kapal berlabuh. Operasi tarikan. Kapal pendukung lepas pantai.

Sertifikasi & Keuntungan

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate

Gambar & Foto

Gambar pengaturan umum dan foto produk tersedia

Pemesanan

MOQ: 1 unit. Pengiriman: 30 ∙ 60 hari.

FAQ

Pertanyaan 1: Mengapa menggunakan empat roller fairlead?
A: Untuk distribusi beban multi arah dan mengurangi keausan tali.

T2: Bagaimana kekuatan terverifikasi?
A: Melalui analisis FEA dan pengujian beban.

Q3: Bisakah rol disesuaikan?
A: Ya, pilihan perlindungan stainless steel atau sintetis tersedia.
