Persetujuan Kelas Peralatan Dek Kapal Kerekan Selang Pemadam Kebakaran Lepas Pantai

Gulungan Selang Pemadam Kebakaran Elektrik | Derek Penanganan Selang Fleksibel Lepas Pantai

Tinjauan Produk

Derek gulungan selang pemadam kebakaran lepas pantai elektrik adalah sistem gulungan bertenaga yang dipasang di dek untuk penyimpanan, pengeluaran, dan pemulihan selang fleksibel berdiameter besar yang terkontrol, yang digunakan dalam pengaturan pemadaman kebakaran lepas pantai dan kelautan atau pengaturan transfer air darurat. Konfigurasi referensi yang disediakan ditujukan untuk selang hisap / pengeluaran Maksimum 254 mm dan dapat diatur dengan drum tunggal atau ganda, kontrol lokal dan jarak jauh, penggerak elektrik berpenggerak, dan rem laut.

Produk ini berbeda dari gulungan selang pemadam kebakaran hidran SOLAS konvensional. Selang pemadam kebakaran SOLAS adalah selang portabel dengan panjang terbatas, sedangkan peralatan ini menangani selang 254 mm yang jauh lebih besar dengan panjang hingga kisaran 40–250 m yang disediakan. Untuk jenis gulungan ini, pemilihan yang benar tergantung pada diameter luar selang, radius tikungan minimum, massa kering dan terisi air, ukuran kopling, geometri drum, tarikan garis, kecepatan pengeluaran / pemulihan, tugas rem, pondasi dek, klasifikasi area elektrik, dan apakah selang harus tetap terhubung ke jalur fluida saat berputar.

Spesifikasi Cepat

• Jenis produk: Derek gulungan selang pemadam kebakaran lepas pantai bertenaga → penyimpanan, pengeluaran, dan pemulihan selang fleksibel berdiameter besar yang terkontrol.

• Ukuran selang referensi: Selang hisap / pengeluaran Maksimum 254 mm → diameter luar aktual, radius tikungan minimum, dimensi kopling, dan sertifikat selang harus dikonfirmasi.

• Kisaran penyimpanan selang: 40–250 m → kapasitas akhir tergantung pada OD selang, diameter inti drum, diameter flensa, lebar yang dapat digunakan, jumlah lapisan, dan pengaturan kopling.

• Tarikan garis referensi: 50 kN → dasar yang tepat (lapisan pertama / lapisan luar, kontinu / intermiten, selang kering atau terendam) harus dikonfirmasi sebelum peringkat akhir.

• Kecepatan gulungan referensi: 8–30 m/menit → tarikan berkurang seiring bertambahnya kecepatan; 50 kN dan 30 m/menit tidak boleh disajikan sebagai titik operasi kontinu simultan tanpa kurva tarikan-kecepatan yang terverifikasi.

• Referensi penggerak: Motor elektrik 7,5 kW, 415 V / 50 Hz dengan rem → ukuran motor dan gearbox akhir harus mengikuti titik tugas yang dikonfirmasi dan efisiensi mekanis.

• Kontrol: kontrol lokal + jarak jauh, remote nirkabel opsional → persyaratan berhenti darurat, logika rem, kontrol arah, dan fail-safe harus ditentukan oleh proyek.

• Perlindungan elektrik lepas pantai: Referensi IP56 → penggunaan area berbahaya memerlukan spesifikasi elektrik Ex / IECEx / ATEX atau yang disetujui kelas secara terpisah jika berlaku.

Dasar Desain Penanganan Selang & Drum

• Diameter inti drum harus menghormati radius tikungan minimum pabrikan selang untuk mengurangi perataan, tertekuk, kelelahan rangka, dan kerusakan lokal selama siklus penggulungan berulang.

• Selang 254 mm mungkin memiliki kopling besar dan diameter luar aktual yang jauh lebih besar daripada lubang nominal. Oleh karena itu, OD kopling dan panjang lurus minimum harus diperiksa terhadap flensa drum dan lilitan pertama.

• Perhitungan penyimpanan harus didasarkan pada OD selang aktual dan lebar drum yang dapat digunakan. Panjang katalog saja tidak cukup untuk mengkonfirmasi kapasitas 250 m.

• Jika selang dipulihkan dari air, penggerak dan rem harus diperiksa terhadap berat selang yang tergantung, air yang tertahan di dalam selang, hambatan hidrodinamik, dan radius drum efektif yang berubah.

• Jika selang dimaksudkan untuk mentransfer air saat dikeluarkan atau digulung, putaran cairan putar / jalur aliran internal yang sesuai diperlukan. Tidak ada spesifikasi putaran yang disediakan dan fungsi ini harus dikonfirmasi secara terpisah.

• Untuk konfigurasi drum ganda, konfirmasikan apakah drum beroperasi secara independen atau bersama-sama dan apakah setiap drum memerlukan kopling, rem, penggerak, atau sambungan selang sendiri.

Rekayasa Penggerak, Tarikan & Kecepatan

Tarikan 50 kN yang disediakan, kecepatan 8–30 m/menit, dan motor 7,5 kW harus diperlakukan sebagai referensi katalog terpisah sampai kurva tugas aktual dikonfirmasi. Daya mekanik pada drum adalah hasil kali tarikan garis dan kecepatan garis; oleh karena itu, tarikan tinggi tidak dapat dipertahankan pada kecepatan maksimum dengan motor 7,5 kW.

• Pada 50 kN dan 8 m/menit, daya drum teoritis kira-kira 6,7 kW sebelum kerugian gearbox, bantalan, dan penggerak.

• Pada 50 kN dan 30 m/menit, daya drum teoritis kira-kira 25 kW sebelum kerugian.

• Akibatnya, motor referensi 7,5 kW hanya dapat mendukung tarikan 50 kN di dekat ujung kecepatan rendah, atau nilai 50 kN mungkin mewakili beban intermiten / maksimum / terkait rem daripada tarikan terukur kontinu.

• Kutipan akhir harus menyatakan tarikan terukur, kecepatan yang sesuai, lapisan drum, siklus tugas, peringkat motor, rasio gearbox, dan torsi penahan rem sebagai satu set nilai yang cocok.

Parameter Teknis Utama

Rem, Kontrol & Keselamatan Operasional

• Rem harus menahan gulungan dan selang di bawah beban statis yang ditentukan tanpa mengandalkan torsi motor. Torsi penahan yang diperlukan tergantung pada radius drum efektif maksimum dan kasus beban proyek.

• Kontrol lokal harus memberikan operator visibilitas langsung ke drum dan jalur selang jika memungkinkan. Kontrol jarak jauh tidak boleh menghilangkan kebutuhan akan pengaturan operasi / berhenti darurat lokal yang aman.

• Kontrol arah, berhenti darurat, pelepasan rem, perlindungan beban berlebih, dan perlindungan motor harus diintegrasikan ke dalam logika kontrol yang disetujui.

• Kontrol jarak jauh nirkabel harus diperlakukan sebagai antarmuka operasi opsional; persetujuan radio, perilaku fail-safe, respons kehilangan sinyal, dan kesesuaian area berbahaya adalah spesifik proyek.

• Pelindung harus mencegah akses ke area drum berputar, kopling, poros, roda gigi, dan titik jepit sambil tetap memungkinkan inspeksi dan pemeliharaan selang.

Pertimbangan Elektrik Lepas Pantai & Area Berbahaya

IP56 menunjukkan perlindungan penutup terhadap masuknya debu dan air, tetapi tidak dengan sendirinya membuat motor, rem, kotak kontrol, atau peralatan nirkabel cocok untuk area berbahaya. Jika gulungan dipasang di lokasi lepas pantai yang diklasifikasikan, peralatan elektrik harus dipilih untuk grup gas, kelas suhu, tingkat perlindungan peralatan / zona, dan persyaratan IEC 60079 / IECEx, ATEX, kelas, atau bendera yang diperlukan.

• Konfirmasikan area pemasangan: area aman, Zona 1, Zona 2, atau klasifikasi proyek lainnya.

• Konfirmasikan penandaan Ex yang diperlukan untuk motor, rem, sakelar batas, kotak sambungan, stasiun kontrol, peralatan nirkabel, dan sensor apa pun.

• Konfirmasikan pasokan daya lepas pantai, metode start motor, spesifikasi kabel, grounding / bonding, pemanasan, dan persyaratan suhu rendah.

• IEC 61892 dan seri IEC 60079 dapat relevan dengan instalasi elektrik di unit lepas pantai jika ditentukan oleh proyek.

Struktur

Drum gulungan baja | Poros drum dan bantalan | Peredam roda gigi / rangkaian penggerak | Motor elektrik bertenaga rem | Rangka dasar dan antarmuka pondasi dek | Stasiun kontrol lokal | Antarmuka kontrol jarak jauh | Pelindung pelindung | Pemandu selang / pengatur ketinggian opsional | Putaran cairan putar opsional | Pengaturan drum tunggal atau ganda

Keunggulan Rekayasa & Kualitas

• Gulungan direkayasa di sekitar perlindungan selang serta kapasitas penyimpanan; diameter inti drum, tinggi flensa, jalur selang, dan jarak bebas kopling diperiksa terhadap selang aktual daripada lubang nominal saja.

• Tarikan, kecepatan, daya motor, dan torsi rem diperlakukan sebagai perhitungan sistem penggerak yang cocok alih-alih nilai katalog independen.

• Tata letak drum tunggal dan ganda dapat dikonfigurasi di sekitar ruang dek kapal, arah penyebaran selang, akses pemeliharaan, dan operasi drum independen yang diperlukan.

• Untuk pemasangan lepas pantai, perlindungan penutup elektrik, sertifikasi area berbahaya, sistem korosi, dan filosofi kontrol dipisahkan menjadi persyaratan spesifik proyek daripada diasumsikan dari peringkat IP generik.

• Perhitungan struktural, pemeriksaan poros / bantalan, tinjauan tegangan drum, perhitungan beban pondasi, dan FAT dapat disiapkan jika diperlukan oleh ruang lingkup proyek dan kelas yang disetujui.

Panduan Pemilihan & Permintaan

Langkah 1: Berikan data selang: lubang nominal, OD aktual, radius tikungan minimum, massa kering per meter, massa terisi air, OD / panjang kopling, konstruksi selang, dan sertifikat tahan api / selang yang diperlukan.

Langkah 2: Konfirmasikan tugas operasi: hanya penyimpanan, pengeluaran / pemulihan bertenaga, selang kering atau terisi air, kedalaman pemulihan ke laut, tarikan yang diperlukan, kecepatan yang diperlukan, dan siklus tugas.

Langkah 3: Konfirmasikan konfigurasi gulungan: drum tunggal atau ganda, panjang selang per drum, orientasi drum, arah jalur selang, persyaratan pengatur ketinggian / pemandu, dan apakah putaran cairan putar diperlukan.

Langkah 4: Konfirmasikan penggerak dan kontrol: pasokan daya, peringkat motor, jenis rem, kontrol lokal / jarak jauh / nirkabel, berhenti darurat, dan otomatisasi / sakelar batas yang diperlukan.

Langkah 5: Konfirmasikan pemasangan lepas pantai: GA dek, area pondasi, klasifikasi zona aman / berbahaya, suhu sekitar, lingkungan korosi, spesifikasi bahan dan pelapisan.

Langkah 6: Konfirmasikan ruang lingkup inspeksi dan komersial: badan klasifikasi, persyaratan persetujuan desain / saksi, FAT, sertifikat bahan, kuantitas, tujuan, pengemasan, dan waktu pengiriman yang diperlukan.

Atribut Kustom

Jenis Produk: Derek gulungan selang pemadam kebakaran lepas pantai → gulungan bertenaga untuk penyimpanan, penyebaran, dan pemulihan selang berdiameter besar.

Selang Referensi: Selang hisap / pengeluaran 254 mm → OD selang, radius tikungan, kopling, dan sertifikasi untuk dikonfirmasi.

Kapasitas Penyimpanan: 40–250 m → dihitung dari selang aktual dan geometri drum untuk setiap proyek.

Tarikan Referensi: 50 kN → dasar peringkat dan kecepatan yang sesuai untuk dikonfirmasi; tidak dijelaskan sebagai SWL.

Rentang Kecepatan: 8–30 m/menit → kecepatan operasi akhir tergantung pada ukuran beban dan penggerak.

Penggerak: Elektrik, referensi 7,5 kW → motor / gearbox akhir untuk dikonfirmasi berdasarkan tugas tarikan-kecepatan.

Kontrol: Lokal / jarak jauh / nirkabel opsional → logika berhenti darurat dan fail-safe spesifik proyek diperlukan.

Perlindungan Elektrik: Referensi IP56 → sertifikasi Ex terpisah diperlukan di mana dipasang di area berbahaya.

Pelapisan: Referensi Sa 2½ + epoksi 3 lapis → sistem cat akhir dan DFT mengikuti spesifikasi proyek.

Kelas / Inspeksi: Tersedia sesuai persyaratan proyek → badan persetujuan, tinjauan gambar, dan ruang lingkup saksi untuk dikonfirmasi sebelum kutipan.

Cara Kerja

Operator memerintahkan pengeluaran / pemulihan → Rem dilepas di bawah logika terkontrol → Motor elektrik dan gearbox memutar gulungan → Selang dikeluarkan atau digulung pada kecepatan yang dipilih → Rem berhenti dan menahan drum saat diperintahkan → Selang tetap tersimpan di gulungan tanpa menggunakan derek sebagai alat pengangkat personel atau kargo

Aplikasi

Kapal pendukung lepas pantai | Platform dan modul layanan lepas pantai | Sistem transfer air pemadam kebakaran darurat | Penanganan selang hisap / pengeluaran berdiameter besar | Kapal respons kelautan | Penanganan selang dek khusus | Konfigurasi gulungan kabel / selang spesifik proyek ketika direkayasa secara terpisah

Pengujian & Sertifikasi

Inspeksi dan pengujian harus ditentukan oleh spesifikasi proyek yang disetujui. Ruang lingkup tipikal dapat mencakup inspeksi dimensi, uji fungsional tanpa beban, uji arah / kecepatan, uji rem, uji kontrol dan berhenti darurat, pemeriksaan isolasi / perlindungan elektrik, dan uji beban pada tarikan yang disepakati jika diperlukan. Untuk proyek kelas, persetujuan desain dan ruang lingkup saksi tunduk pada badan klasifikasi yang dipilih dan kontrak.

Selang 254 mm harus memiliki sertifikasi bahan selang / tahan api / tekanan yang berlaku sesuai dengan pabrikan selang dan persyaratan proyek. Sertifikasi selang ini terpisah dari dokumentasi struktural, elektrik, dan kelas derek.

Sertifikat dapat diatur sesuai persyaratan proyek, ruang lingkup inspeksi, ketertelusuran bahan, dan prosedur persetujuan badan klasifikasi.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pabrikan.

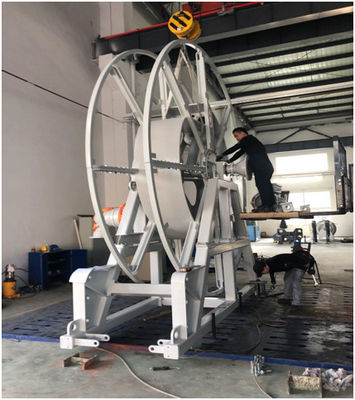

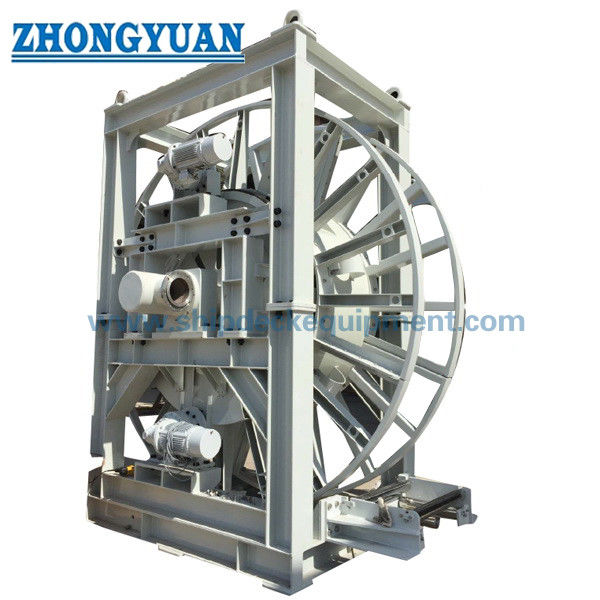

Gambar & Foto

FAQ

Q1: Apakah ini sama dengan gulungan selang pemadam kebakaran kapal normal yang disyaratkan oleh SOLAS?

A1: Tidak. Konfigurasi yang disediakan adalah untuk selang hisap / pengeluaran berdiameter besar 254 mm dengan kapasitas penyimpanan 40–250 m. Selang pemadam kebakaran SOLAS konvensional adalah selang hidran portabel yang jauh lebih pendek. Oleh karena itu, persyaratan sistem pemadam kebakaran yang berlaku untuk selang berdiameter besar ini harus dikonfirmasi dari spesifikasi kapal atau proyek lepas pantai.

Q2: Bisakah tarikan 50 kN dan kecepatan 30 m/menit digunakan secara bersamaan dengan motor 7,5 kW?

A2: Tidak sebagai titik operasi kontinu berdasarkan daya mekanik dasar. Daya drum teoritis akan sekitar 25 kW sebelum kerugian. Oleh karena itu, derek akhir harus dikutip dengan kurva tarikan-kecepatan yang dikonfirmasi, rasio gearbox, siklus tugas, daya motor, dan torsi rem.

Q3: Informasi apa yang paling penting sebelum kutipan?

A3: Berikan lembar data selang aktual, panjang selang, OD dan radius tikungan, berat kering / terisi, ukuran kopling, tarikan dan kecepatan yang diperlukan, pengaturan drum tunggal / ganda, zona pemasangan, pasokan daya, metode kontrol, persyaratan kelas / FAT, gambar dek, tujuan, dan waktu pengiriman.
