500–2000 kN Derek Air Terjun Hidrolik | Sistem Derek Kapal Tunda Drum Ganda

Winch Penarik Air Terjun Hidraulik 500–2000 kN | Sistem Penarik Tug Drum Ganda

Ikhtisar Produk

Winch penarik air terjun hidraulik 500–2000 kN adalah sistem penarik drum ganda yang dirancang oleh proyek untuk pengaturan dek kapal tunda dan kapal penarik yang memerlukan tarikan tali tinggi, penyimpanan tali kawat panjang, dan pengangkutan masuk / keluar yang terkendali. Kedua drum disusun dalam konfigurasi air terjun pada dasar struktural yang sama, membantu mengakomodasi kapasitas tali yang besar dalam tapak dek yang kompak sekaligus menjaga fungsi tali penarik, rem, penggerak dan kontrol terintegrasi sebagai satu sistem.

Seleksi tidak bisa hanya berdasarkan pada gaya tarik saja. Tarikan garis terukur, beban penahan rem, diameter dan panjang tali, lapisan tali referensi, tarikan tonggak kapal, MBL tali penarik, posisi fairlead, sudut armada, pondasi dek, tenaga hidrolik dan filosofi pelepasan darurat semuanya perlu dikonfirmasi bersama. Jika winch ditujukan untuk layanan pengawalan, kontrol render/pemulihan tambahan atau pengurangan beban, pemantauan tegangan tali penarik secara terus-menerus, dan persyaratan pengawalan khusus kelas harus ditentukan; winch penarik hidrolik konvensional tidak secara otomatis menjadi winch pengawal.

Konfigurasi Sistem

Drum Penarik Air Terjun Ganda | Penggerak motor hidrolik | Gearbox reduksi | Sistem rem tromol | Susunan isolasi kopling/drum sesuai spesifikasi | Stasiun kendali lokal | Kontrol jarak jauh / ruang kemudi sebagaimana ditentukan | Unit tenaga hidrolik atau antarmuka hidrolik kapal | Tali spooling / perangkat angin rata bila diperlukan | Pemantauan beban, panjang dan kecepatan tali penarik bila ditentukan

Spesifikasi Cepat

• Tarikan Garis Tetapan: 500–2000 kN dari seri yang disediakan → kutipan akhir harus menentukan lapisan tali referensi; dokumentasi kelas biasanya mendefinisikan tarikan terukur pada lapisan dalam pertama.
• Kapasitas Penahan yang Disediakan: 1000–3200 kN → harus dipastikan sebagai Beban Penahan Rem (BHL), termasuk lapisan tali dan dasar pengujian rem.
• Nilai Kecepatan Pengangkutan: 5–10 m/mnt → nilai tabel yang diberikan adalah kecepatan pengangkutan yang berfungsi; kecepatan render/pemulihan pengawalan adalah parameter desain terpisah dan belum disertakan.
• Kisaran Tali Kawat: Ø36–68 mm dengan kapasitas 1000–1600 m → diameter inti drum, diameter flensa, alur dan sudut armada harus sesuai dengan tali yang dipilih.
• Susunan Drum: Air terjun drum ganda → menopang dua drum tali panjang dalam susunan yang kompak; operasi independen atau berpasangan tergantung pada gearbox akhir, kopling dan sirkuit hidrolik.
• Tipe Penggerak: Hidraulik → tarikan dan kecepatan yang tersedia bergantung pada tekanan sistem, aliran, perpindahan motor, rasio girboks, dan daya HPU.
• Pengendalian: Pengendalian lokal dan jarak jauh dapat diatur → stasiun kendali, pelepasan darurat, alarm dan ruang lingkup pemantauan harus dikonfirmasi dengan kelas kapal dan filosofi pengoperasian.
• Konfigurasi Pendamping: Hanya tersedia jika direkayasa secara khusus → logika pembayaran aktif/pengangkutan atau pengurangan beban, pemantauan tegangan terus-menerus, dan persetujuan kelas proyek tidak dianggap sebagai standar.

Parameter Teknis Utama

Definisi Kinerja & Dasar Desain

• Nilai Tarik: gaya tarikan maksimum harus dinyatakan bersama dengan lapisan tali dan kecepatan. Untuk tinjauan kelas, tarikan terukur lapisan dalam pertama adalah referensi umum; tarikan garis berubah seiring dengan peningkatan radius drum efektif.
• Beban Penahan Rem: BHL tidak sama dengan tarikan tetapan. Ini mewakili gaya penarik maksimum yang dirancang untuk ditahan oleh pengaturan rem tanpa putaran tromol atau selip rem yang tidak diinginkan dalam kondisi yang ditentukan.
• Dasar Tali Tarik & Kapal: pemilihan mesin derek harus diperiksa berdasarkan gaya desain tarikan tonggak kapal/pengawal, MBL tali penarik, pengaturan penarik, fairlead dan struktur pendukung daripada menggunakan rasio tarik-menahan yang tetap saja.
• Tugas Pengawal: layanan pengawalan di perairan terbuka dapat menerapkan variasi beban jalur dinamis yang cepat. Oleh karena itu, gaya rendering, gaya pemulihan, kecepatan respons, dan logika titik setel yang diperlukan harus ditentukan secara terpisah dari kecepatan pengangkutan biasa.
• Fondasi & Arah Beban: dasar winch, dudukan geladak, dan perkuatan di bawah geladak harus diperiksa untuk antisipasi arah tali penarik dan beban desain proyek yang paling tidak menguntungkan, termasuk kotak penahan rem jika diwajibkan oleh kelas.

Sistem Penggerak & Kontrol Hidraulik

• Motor hidrolik dan gearbox reduksi memberikan torsi tinggi pada kecepatan drum rendah; perpindahan motor akhir, tekanan dan rasio roda gigi dipilih dari titik tugas tarikan/kecepatan terukur.
• Sumber tenaga hidrolik dapat berupa HPU khusus atau sistem hidrolik kapal. Tekanan, aliran, daya terpasang, kapasitas tangki, filtrasi, pendinginan, dan redundansi yang diperlukan harus dikonfirmasi untuk tugas penarik berkelanjutan.
• Kontrol lokal harus menyediakan fungsi pengangkutan masuk, pembayaran keluar dan rem/kopling yang normal sesuai dengan desain akhir. Kontrol jarak jauh atau ruang kemudi dapat diintegrasikan bila diperlukan oleh operasi atau kelas kapal.
• Indikasi ketegangan tali penarik berbasis sel beban atau tekanan, pengukuran panjang tali, indikasi kecepatan drum, riwayat alarm, dan pencatatan data dapat ditambahkan sesuai dengan ruang lingkup proyek.
• Untuk layanan pengawalan, logika kontrol harus memprioritaskan rendering/pemulihan terkontrol dan fungsi darurat daripada hanya mengandalkan rem tromol statis.

Fungsi Rem, Render & Pelepasan Darurat

• Jenis rem dan metode penggeraknya spesifik untuk proyek tertentu. Beban penahan rem, perilaku kegagalan daya, dan pengoperasian manual/darurat harus ditentukan dalam spesifikasi winch yang disetujui.
• Pelepasan darurat/pembayaran terkendali harus dirancang sesuai dengan peraturan kelas kapal tunda yang berlaku, stasiun kendali, beban tali penarik yang diharapkan, dan filosofi pemadaman listrik. Ini tidak boleh digambarkan sebagai fitur standar kecuali termasuk dalam cakupan yang dipesan.
• Untuk pengoperasian pengawalan dalam kondisi terbuka secara dinamis, panduan kelas biasanya memerlukan fungsi pengurangan beban atau pembayaran/pengangkutan yang aktif sehingga pengoperasiannya tidak hanya didasarkan pada rem winch.
• Pemantauan tegangan tali penarik secara terus-menerus merupakan fungsi pengawalan yang penting dan mungkin diperlukan oleh notasi kelas yang dipilih; lokasi tampilan dan titik setel alarm harus disepakati selama peninjauan desain.

Pengelolaan Tali & Penataan Air Terjun

• Tata letak air terjun menyediakan dua drum pada posisi memanjang/vertikal yang berbeda, mendukung penyimpanan tali yang besar sekaligus mengurangi kebutuhan panjang dek dibandingkan dengan beberapa pengaturan berdampingan.
• Penataan air terjun saja tidak menjamin spooling yang benar. Sudut armada, jarak ke fairlead pertama, lebar drum, diameter tali, alur dan perangkat perata angin/spooling harus diperiksa bersama-sama.
• Drum beralur, grooving tipe Lebus, atau sistem spooling bertenaga / angin datar dapat dipertimbangkan untuk tali kawat yang panjang, sudut armada yang tinggi, atau aplikasi di mana pembentukan lapisan yang stabil sulit dilakukan.
• Penghentian tali penarik, putaran minimum yang ditahan, radius tekukan tali, margin flensa drum, dan akses inspeksi harus mengikuti persyaratan pabrikan tali, kelas, dan pengaturan kapal yang dipilih.

Panduan Seleksi & Permintaan

Langkah 1:Tentukan kapal dan tugas: penarik pelabuhan, penarik laut, kapal tunda terminal, layanan pengawalan atau operasi penarik lainnya; menyediakan jenis kapal, tarikan tonggak, notasi kelas yang dimaksudkan dan wilayah operasi.

Langkah 2:Konfirmasikan kinerja: tarikan garis terukur yang diperlukan, beban penahan rem, lapisan tali referensi, kecepatan pengangkutan, gaya dan kecepatan rendering/pemulihan yang diperlukan, dan beban desain garis penarik maksimum.

Langkah 3:Konfirmasikan tali penarik: jenis kawat baja atau tali sintetis yang disetujui, diameter, panjang, MBL, terminasi dan metode grooving / spooling drum yang diperlukan.

Langkah 4:Konfirmasikan antarmuka hidraulik: tekanan sistem yang tersedia, aliran, sumber daya HPU, kondisi air pendingin/udara, persyaratan redundansi, dan pasokan listrik bejana untuk kontrol.

Langkah 5:Konfirmasikan cakupan kendali dan keselamatan: kendali lokal/ruang kemudi, pelepasan darurat, mode pemulihan render atau tegangan konstan, pemantauan beban/panjang/kecepatan, alarm, dan pencatatan data.

Langkah 6:Memberikan gambar pondasi GA / dek, posisi fairlead, tapak dan tinggi yang tersedia, jumlah, kelas masyarakat, persyaratan FAT / saksi, tujuan pengiriman dan tanggal pengiriman yang diperlukan.

Struktur & Komponen Sistem

Rangka dasar struktural | Drum air terjun depan dan belakang | Poros dan bantalan drum | Motor hidrolik | Gearbox reduksi | Rem tromol | Isolasi kopling/drum sesuai spesifikasi | Tali pemandu / level-angin bila diperlukan | Perpipaan hidrolik dan blok katup | Stasiun kendali lokal | Antarmuka kendali jarak jauh dan pemantauan | Penjaga pelindung dan ketentuan akses

Keuntungan Rekayasa & Keselamatan

• Pengukuran berbasis proyek menghubungkan tarikan winch, beban penahan rem, pemilihan tali, daya hidraulik, dan beban pondasi alih-alih memperlakukan setiap peringkat sebagai nomor katalog yang terisolasi.
• Konfigurasi air terjun drum ganda dapat mengakomodasi tali penarik utama dan sekunder atau dua tugas tali yang ditentukan proyek tanpa memerlukan lebar dek yang sama dengan pengaturan besar berdampingan.
• Penggerak hidraulik menghasilkan torsi kecepatan rendah yang dapat dikontrol dan dapat diintegrasikan dengan tenaga hidraulik khusus atau di kapal, sehingga penggerak dapat disesuaikan dengan tugas penarik, bukan daya motor katalog tetap.
• Fungsi rem, kopling, pelepasan darurat, dan pemantauan dapat direkayasa berdasarkan filosofi penarik kapal dan notasi klasifikasi.
• Render / pemulihan aktif opsional dan pemantauan beban berkelanjutan menyediakan fungsi yang biasanya dikaitkan dengan penarik pengawal berkinerja tinggi, tergantung pada persetujuan kelas dan desain sistem kontrol akhir.
• Alur drum, geometri fairlead, dan spooling bertenaga dapat dipilih untuk melindungi tali kawat panjang dan mengurangi lilitan silang atau panjat flensa jika geometri pemasangan memerlukannya.

Atribut Khusus

Tarikan Garis Nilai:500–2000 kN → kisaran yang dipasok pelanggan; lapisan tali referensi untuk dikonfirmasi.

Kapasitas:1000–3200 kN → untuk didefinisikan sebagai Beban Penahan Rem dan diverifikasi berdasarkan kasus beban kelas/proyek.

Nilai Kecepatan:5–10 m/mnt → kecepatan pengangkutan yang disediakan; kecepatan render/pemulihan terpisah ketika tugas pengawalan diperlukan.

Tali Kawat:Ø36–68 mm × 1000–1600 m → konstruksi tali, MBL dan radius lentur minimum harus dikonfirmasi.

Susunan Drum:Air terjun drum ganda → kemandirian drum akhir, pengaturan kopling, dan logika pengoperasian simultan bergantung pada drivetrain.

Menyetir:Hidraulik → Tekanan, aliran, daya, pendinginan, dan redundansi HPU bersifat spesifik proyek.

Kontrol:Tersedia lokal + jarak jauh → kontrol ruang kemudi, interlock, dan pemantauan sesuai dengan filosofi pengoperasian.

Fungsi Pengawal:Opsional / khusus proyek → pembayaran aktif / pengangkutan masuk, kontrol pengurangan beban, pemantauan tegangan saluran, dan pelepasan darurat memerlukan konfirmasi teknis.

Klasifikasi:CCS / NK / BV / ABS / DNV / LR / KR / IRS / RS / RINA / CRS sesuai dengan kebutuhan proyek → persetujuan, survei dan cakupan sertifikat harus disepakati sebelum pemesanan.

Cara Kerjanya

Tenaga hidraulik disuplai ke motor yang dipilih → Gearbox menyalurkan torsi ke drum penarik yang dipilih → Drum mengangkut masuk atau mengeluarkan tali penarik di bawah kendali operator → Rem / kopling menahan atau mengisolasi drum sesuai dengan mode pengoperasian → Panduan tali mengontrol jalur jalur → Pemantauan memberikan informasi beban, panjang, dan kecepatan saat dipasang → Untuk konfigurasi pengawalan yang disetujui, kontrol aktif dapat merender dan memulihkan tali penarik untuk membatasi puncak beban dinamis dan mengurangi kejadian garis kendur.

Aplikasi

Penarik kapal tunda pelabuhan dan terminal | Derek laut dan derek pendukung penyelamatan | Stasiun penarik ASD / traktor | Tugas penarik kapal pendukung lepas pantai | Sistem penarik kawat panjang | Pengawalan penarik hanya jika render/pemulihan yang diperlukan, pemantauan, fungsi darurat, dan persetujuan kelas disertakan

Sertifikasi & Persetujuan Kelas

Persetujuan kelas, kesaksian survei, penelusuran material, FAT, pengujian rem/beban, dan pengujian fungsi hidrolik dapat diatur sesuai dengan kebutuhan proyek dan lembaga klasifikasi yang dipilih. Cakupan sertifikat akhir harus disetujui sebelum penawaran dan tidak diasumsikan disertakan secara default.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pembuat.

Menggambar & Foto

Pertanyaan Umum

Q1: Apa perbedaan antara tarikan garis terukur dan beban penahan rem?

A1: Tarikan garis terukur adalah gaya angkut winch pada lapisan tali dan kecepatan tertentu. Beban Penahan Rem adalah gaya penarik maksimum yang dirancang untuk ditahan oleh sistem rem pada kondisi tertentu. Keduanya merupakan nilai desain yang berbeda dan tidak boleh digunakan secara bergantian.

Q2: Apakah setiap winch penarik air terjun hidrolik cocok untuk penarik pengawal?

A2: Tidak. Layanan pengawalan, terutama dalam kondisi terbuka atau beban dinamis, memerlukan tinjauan desain tambahan. Winch mungkin memerlukan kontrol render/pemulihan aktif atau pengurangan beban, pemantauan tegangan tali penarik secara terus menerus, fungsi pelepasan darurat, geometri tali penarik dan fairlead yang sesuai, dan persetujuan terhadap persyaratan kelas pengawalan kapal.

Q3: Dapatkah kedua drum air terjun beroperasi secara mandiri atau bersamaan?

A3: Pengoperasian drum independen dapat direkayasa, tetapi itu tergantung pada jumlah motor, girboks, kopling, rem, dan sirkuit hidrolik. Pengoperasian simultan atau berpasangan tidak boleh dinyatakan sebagai standar kecuali jika ditunjukkan dalam skema drivetrain dan kontrol yang disetujui.

• Gambar tata letak sistem
• Diagram hidrolik

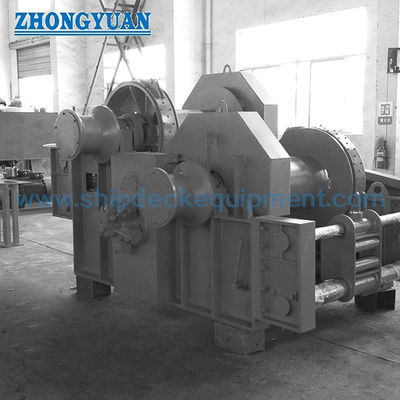

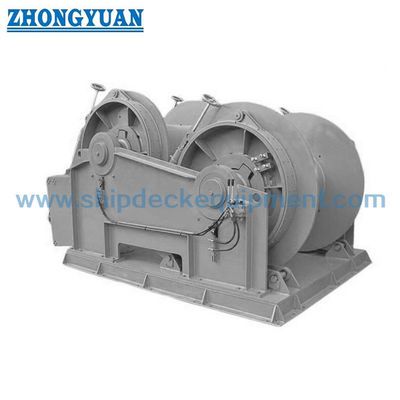

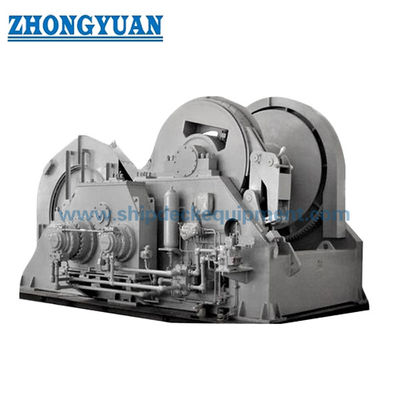

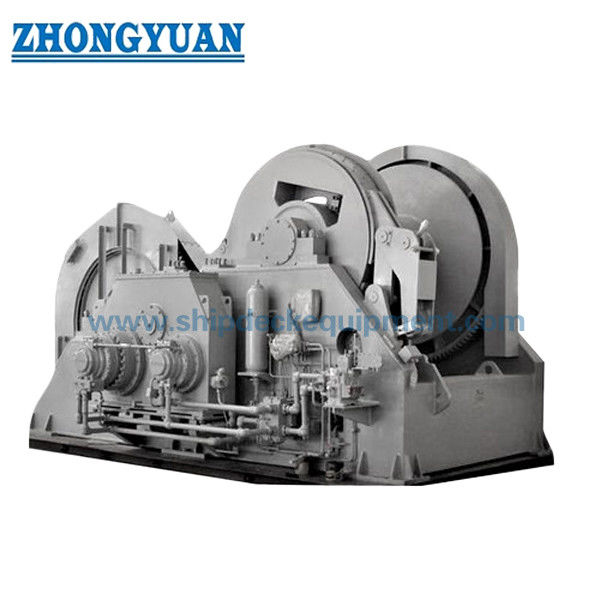

• Foto produk
