Low-Voltage Shore Power Cable Management System (Sistem Manajemen Kabel Listrik Darat Tegangan Rendah)

Sistem Manajemen Kabel Daya Pantai Tegangan Rendah | Reel Kabel Listrik Kapal ke Pantai

Tinjauan Produk

Sistem manajemen kabel daya pantai tegangan rendah ini adalah CMS berbasis reel bermotor yang digunakan untuk menyimpan, mengerahkan, mengambil, memandu, dan memantau kabel daya pantai fleksibel antara kapal dan koneksi dermaga yang kompatibel. Konfigurasi referensi yang disediakan menggabungkan reel kabel listrik, gearbox reduksi, slip ring listrik, kontrol berbasis PLC, pemantauan tegangan, pemantauan panjang kabel, susunan pemandu kabel, kabel daya pantai, dan perangkat keras koneksi sebagai satu paket penanganan kabel terintegrasi.

Sistem ini mendukung koneksi daya pantai tegangan rendah setelah kapal berlabuh dengan aman. Setelah urutan koneksi listrik kapal-ke-pantai, perlindungan, loop keselamatan, interlock, dan transfer beban selesai, kapal dapat menerima daya listrik dari pantai dan mengurangi atau menghentikan operasi generator diesel bantu selama berada di pelabuhan. Hal ini membantu mengurangi emisi gas buang lokal dan kebisingan di dermaga. IEC/IEEE 80005-3:2025 adalah standar internasional saat ini untuk sistem koneksi daya pantai tegangan rendah (LVSC) dalam rentang peringkat yang berlaku; kepatuhan akhir harus dikonfirmasi untuk sistem kapal/pantai yang lengkap, bukan hanya dari reel kabel.

Spesifikasi Cepat

•  Fungsi Produk: Sistem Manajemen Kabel (CMS) Daya Pantai berbasis Reel Bermotor → menyimpan, mengerahkan, mengambil, memandu, dan memantau kabel daya kapal-ke-pantai yang fleksibel selama koneksi dermaga.
•  Peringkat listrik referensi: 350 A pada AC 690 V → mendefinisikan referensi sirkuit daya pantai yang disediakan; beban kapal akhir, frekuensi, pentanahan, dan data hubung singkat tetap spesifik proyek.
• Kabel daya pantai: 3×185 + 1×95 + 4×2.5 mm², kira-kira. 50 m, OD ≤65 mm → masukan utama untuk transfer listrik, kapasitas penyimpanan reel, geometri pemandu, dan tinjauan radius lentur minimum.
•  Manajemen kabel otomatis: Umpan balik tegangan berbasis PLC dengan pengeluaran / penarikan terkontrol → membantu mengakomodasi gerakan kapal normal dan variasi pasang surut tanpa menggunakan reel sebagai winch penarik atau penarik.
•  Antarmuka pemantauan & keselamatan: panjang kabel, tegangan, status operasi, alarm, berhenti darurat, dan interlock spesifik proyek → mendukung koneksi dan pemutusan yang terkontrol sebagai bagian dari arsitektur keselamatan LVSC.
•  Paket penggerak: motor 2,2 kW, peredam 146:1, torsi output referensi 2.100 N·m → menyediakan torsi penanganan kabel yang terkontrol dalam konfigurasi yang dipublikasikan.
•  Transfer listrik: slip ring 3×350 A + 1×200 A + 4×20 A → menyediakan transfer daya berputar, pentanahan pelindung, dan sirkuit kontrol dalam susunan referensi.
•  Dasar standar / perlindungan: Basis integrasi sistem IEC/IEEE 80005-3:2025 dengan perlindungan selungkup referensi IP56 → konektor akhir, selungkup, kabel, kontrol, kelas, dan cakupan ketahanan siber harus dikonfirmasi oleh proyek.

Parameter Teknis Utama

Panduan Pemilihan & Permintaan

Langkah 1: Konfirmasikan tugas koneksi daya pantai tegangan rendah yang lengkap: tegangan nominal kapal, frekuensi, arus / daya yang dibutuhkan, susunan pentanahan, tingkat hubung singkat yang mungkin terjadi, karakteristik pasokan dermaga, dan persyaratan proyek IEC/IEEE 80005-3 yang berlaku.

Langkah 2: Konfirmasikan antarmuka kabel dan konektor daya pantai: susunan konduktor, jenis kabel, diameter luar, radius lentur minimum, panjang yang dikerahkan, standar konektor / kapal, dan apakah peralatan manajemen kabel berada di kapal atau di sisi pantai.

Langkah 3: Konfirmasikan amplop manajemen kabel: gerakan kapal, rentang pasang surut, lokasi reel, arah aliran kabel, tegangan yang diizinkan, jangkauan rangka pemandu, panjang kabel cadangan, dan ruang instalasi yang tersedia.

Langkah 4: Konfirmasikan integrasi kontrol dan keselamatan: mode operasi lokal / jarak jauh / otomatis, pemantauan tegangan dan panjang, batas alarm, berhenti darurat, logika loop keselamatan / interlock, sinyal izin, dan antarmuka dengan papan sakelar kapal dan pantai.

Langkah 5: Konfirmasikan cakupan otomatisasi dan ketahanan siber: merek PLC / HMI, protokol komunikasi, koneksi jaringan, kebijakan akses jarak jauh, dokumentasi perangkat lunak, persyaratan pemilik, dan aturan siber kelas yang berlaku. Kepatuhan keamanan siber tidak diasumsikan tanpa arsitektur sistem dan cakupan persetujuan yang ditentukan.

Langkah 6: Berikan jenis kapal, status pembangunan baru atau retrofit, badan klasifikasi, posisi instalasi, kuantitas, gambar GA / satu garis / antarmuka, tujuan pengiriman, dan waktu pengiriman yang diperlukan untuk penawaran.

Struktur

Reel kabel bermotor dan rangka baja | Gearbox reduksi | Slip ring listrik | Sistem kontrol PLC | Kopling Histeresis | Penginderaan tegangan | Pemantauan panjang kabel | Antarmuka kabel dan konektor daya pantai | Rangka pemandu / rol kabel | Kotak kontrol dan sambungan

Manajemen, Koneksi & Keunggulan Keselamatan Kabel Daya Pantai

•  Manajemen kabel berbasis reel menjaga kabel koneksi pantai tetap tersimpan dalam susunan yang terkontrol saat tidak digunakan dan menyediakan pengerahan dan penarikan yang terkelola selama koneksi dan pemutusan.
•  Manajemen tegangan otomatis dapat mengeluarkan atau menarik kabel dalam batas yang ditentukan saat posisi kapal atau ketinggian pasang surut berubah, membantu mengurangi risiko tegangan kabel yang berlebihan, kelonggaran yang tidak terkontrol, atau aliran yang buruk ke reel.
•  Pemantauan panjang dan tegangan kabel memberikan umpan balik operasi untuk status pengerahan dan dapat diintegrasikan dengan alarm, izin, berhenti darurat, dan logika loop keselamatan spesifik proyek.
•  PLC dapat mengoordinasikan arah reel, kontrol motor, umpan balik tegangan, umpan balik panjang, perintah lokal / jarak jauh, dan sinyal antarmuka. Matriks sebab-akibat akhir harus dikonfirmasi bersama dengan desain kelistrikan kapal dan pantai.
•  Susunan slip ring mempertahankan kontinuitas listrik melalui reel yang berputar. Peringkat arus akhir, tingkat isolasi, kenaikan suhu, creepage / clearance, pentanahan, dan persyaratan inspeksi harus sesuai dengan desain kelistrikan yang disetujui.
•  Susunan pemandu / rol kabel mengontrol aliran kabel masuk dan keluar dari reel. Geometri pemandu harus diperiksa terhadap radius lentur minimum kabel aktual, rute penanganan konektor, susunan dermaga / dek, dan gerakan kapal relatif yang diharapkan.
•  Sebagai bagian dari koneksi daya pantai LV yang lengkap, CMS mendukung penanganan kabel yang aman sehingga kapal dapat mentransfer beban listrik hotel dan bantu ke pasokan pantai. Pengurangan emisi gas buang lokal dan kebisingan yang dihasilkan hanya terjadi setelah sistem koneksi pantai yang lengkap terhubung dengan aman, diberi energi, dan dioperasikan.

Atribut Kustom

• Kategori Produk: Sistem Manajemen Kabel (CMS) Daya Pantai Tegangan Rendah → peralatan berbasis reel untuk penyimpanan, pengerahan, penarikan, pemanduan, dan pemantauan kabel kapal-ke-pantai.
•  Peringkat Listrik Referensi: 350 A / AC 690 V → dalam rentang aplikasi IEC/IEEE 80005-3:2025; kepatuhan LVSC lengkap tetap tunduk pada desain sistem akhir dan cakupan persetujuan.
•  Kapasitas Kabel: Kira-kira. 50 m, OD ≤65 mm → kapasitas reel akhir tergantung pada konstruksi kabel aktual, radius lentur minimum, susunan gulungan, ekor konektor, dan putaran cadangan.
•  Manajemen Tegangan Otomatis: PLC + umpan balik tegangan → mengontrol pengeluaran / penarikan dalam batas yang ditentukan untuk melindungi kabel pantai selama gerakan kapal normal.
•  Pemantauan: Panjang kabel + tegangan + status operasi → mendukung indikasi pengerahan, alarm, izin, dan logika interlock spesifik proyek.
•  Antarmuka Konektor: Spesifik Proyek → colokan, soket / konektor kapal, pentanahan pelindung, kontak pilot / kontrol, dan kompatibilitas IEC 60309-5 harus dikonfirmasi jika berlaku.
•  Manfaat Lingkungan: Memungkinkan koneksi kabel kapal-ke-pantai yang terkelola → mendukung transfer beban listrik kapal ke daya pantai sehingga generator bantu dapat dikurangi atau dihentikan selama dermaga, membantu menurunkan emisi gas buang lokal dan kebisingan.
• Ketahanan Siber: Akan dikonfirmasi oleh cakupan proyek → jaringan PLC / HMI, akses jarak jauh, dokumentasi perangkat lunak, dan persyaratan siber kelas harus ditentukan sebelum pernyataan kepatuhan dibuat.

Cara Kerja

Kapal berlabuh dan koneksi daya pantai LV disiapkan → Kabel dikerahkan dari reel di bawah tegangan terkontrol → Antarmuka colokan / konektor terhubung dengan aman → Kondisi perlindungan, loop keselamatan, dan interlock diverifikasi oleh sistem LVSC yang lengkap → Pasokan pantai diberi energi dan beban kapal ditransfer sesuai urutan operasi yang disetujui → Generator bantu dapat dibongkar atau dihentikan selama berada di pelabuhan → CMS memantau tegangan kabel dan panjang yang dikerahkan saat terhubung → Sebelum keberangkatan, beban kembali ke pembangkit onboard, daya pantai diisolasi, kabel dilepas dan ditarik ke reel

Aplikasi

Koneksi daya pantai tegangan rendah di dermaga | Manajemen kabel daya pantai di kapal | CMS berbasis reel di sisi pantai | Proyek elektrifikasi pelabuhan / cold-ironing | Integrasi daya pantai pembangunan baru | Proyek koneksi daya pantai retrofit | Feri, kapal kerja, tanker, dan kapal komersial lainnya yang kompatibel tergantung pada peringkat listrik proyek

Sertifikasi & Keunggulan

Inspeksi dan sertifikasi klasifikasi dapat diatur sesuai spesifikasi proyek, cakupan peralatan, rencana persetujuan kelistrikan, dan aturan kelas yang berlaku. Sistem manajemen kabel harus ditinjau sebagai bagian dari arsitektur koneksi daya pantai LV yang lengkap, termasuk antarmuka konektor, pentanahan / ikatan pelindung, perlindungan listrik, loop keselamatan, interlock, logika kontrol, dan kompatibilitas kapal/pantai. Daya pantai dapat membantu mengurangi emisi gas buang lokal dan kebisingan selama kapal berada di pelabuhan ketika beban listrik kapal ditransfer dari pembangkit bantu onboard ke pasokan pantai yang kompatibel.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pabrikan.

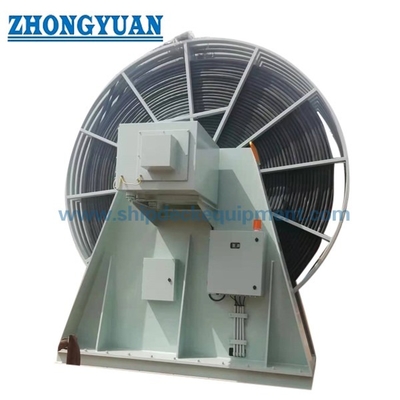

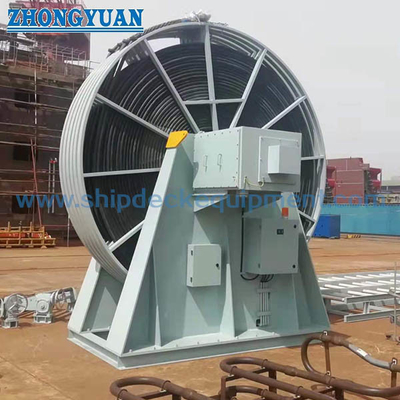

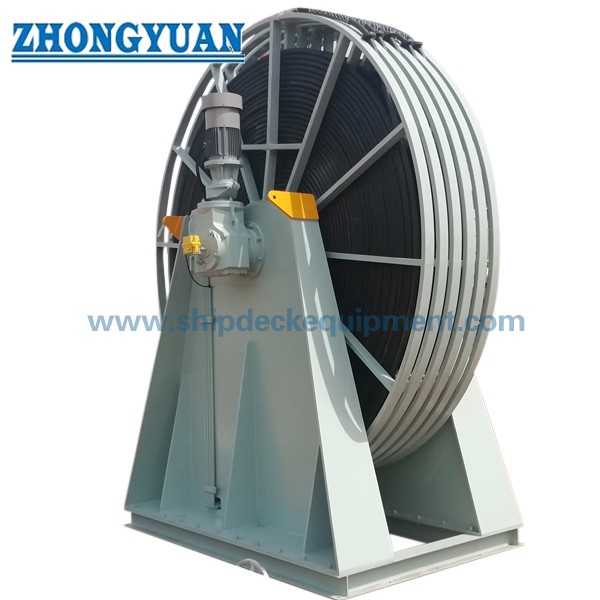

Gambar & Foto

FAQ

Q1: Apakah produk ini merupakan sistem koneksi daya pantai tegangan rendah yang lengkap atau sistem manajemen kabel?

A1: Peralatan yang disediakan terutama adalah Sistem Manajemen Kabel (CMS) Daya Pantai berbasis reel. Ini menyimpan, mengerahkan, mengambil, memandu, dan memantau kabel pantai. Instalasi LVSC yang lengkap biasanya juga mencakup papan sakelar sisi kapal dan pantai, perlindungan, pentanahan / ikatan, fungsi loop keselamatan dan interlock, antarmuka konektor, dan peralatan listrik lainnya yang ditentukan oleh proyek. Cakupan ini harus dikonfirmasi sebelum penawaran.

Q2: Bagaimana sistem manajemen kabel daya pantai membantu mengurangi emisi di pelabuhan?

A2: CMS memungkinkan koneksi kabel fisik kapal-ke-pantai dan mempertahankan pengerahan kabel yang terkontrol saat kapal berlabuh. Setelah sistem koneksi pantai yang lengkap diberi energi dengan aman dan beban kapal ditransfer ke daya pantai, generator diesel bantu dapat dibongkar atau dihentikan sesuai izin prosedur operasi kapal, membantu mengurangi emisi gas buang lokal dan kebisingan selama berada di pelabuhan.

Q3: Informasi apa yang diperlukan sebelum penawaran dan tinjauan kelas?

A3: Berikan tegangan pantai, frekuensi, dan beban yang dibutuhkan; jenis kabel, ukuran konduktor, OD, radius lentur minimum, dan panjang; standar konektor; lokasi instalasi di kapal atau di sisi pantai; jenis kapal; amplop pasang surut / gerakan; persyaratan rangka pemandu; fungsi pemantauan tegangan dan panjang; antarmuka kontrol; persyaratan PLC / HMI dan ketahanan siber; badan klasifikasi; gambar GA / kelistrikan; kuantitas; tujuan; dan waktu pengiriman yang diperlukan.
