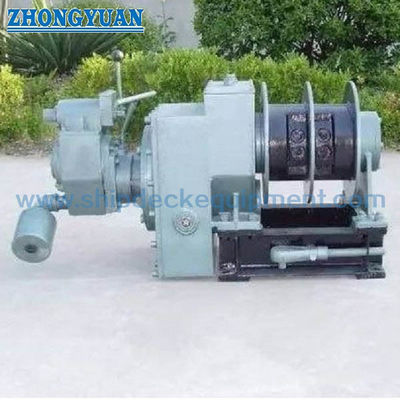

5-30kN Marine Pilot Ladder Winch ISO 7364 Pneumatic Split Drum Didorong
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan Marine Equipment |
| Sertifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Nomor model: | Standar Atau Disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Based on quotation |
| Kemasan rincian: | Ekspor palet standar atau kemasan khusus |
| Waktu pengiriman: | Berdasarkan kebutuhan proyek |
| Syarat-syarat pembayaran: | TT, L/C |
| Menyediakan kemampuan: | Produksi yang disesuaikan berdasarkan kebutuhan proyek |
|
Informasi Detail |
|||
| Standar:: | ISO 7364: 2016 | Jenis:: | Drum split pneumatik; |
|---|---|---|---|
| Tes Pabrik:: | Uji berjalan tanpa beban, uji beban drum, uji statis di bawah 1,5 beban tahan; | Beban Kerja:: | 10kn, 16kn, 20kn |
| Kecepatan ((m/menit):: | 9-15m/menit | Tali Kawat: | 6*37-13.0-170-1; |
| Bahan:: | Baja ringan, | Kontrol:: | Kontrol lokal |
| Sertifikat Klasifikasi:: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, Rina, dll. | ||
| Menyoroti: | iso 7364 pilot tangga winch,split drum pilot tangga winch,pneumatik motor didorong pilot tangga winch |
||
Deskripsi Produk
5-30kN Derek Pilot Kapal Winch ISO 7364 Pneumatic Split Drum Driven
Tinjauan Produk
ISO 7364 pneumatic split drum pilot ladder winch dirancang untuk menurunkan dan mengangkat tangga pilot aluminium dengan aman.
Menggunakan motor pneumatik tahan ledakan dan cocok untuk lingkungan laut yang berbahaya.
Sistem ini mencakup operasi cadangan manual dan mematuhi ISO 7364:2016.
Spesifikasi Cepat
• Standar: ISO 7364:2016
• Beban Kerja (Beban Drum): 5-30 kN
• Beban Tahan: 15-90 kN
• Tipe Drum: Drum terpisah
• Kecepatan Mengangkat: 9-15 m/menit
• Diameter Tali Kawat: 11-16 mm (tergantung beban)
• Tipe Penggerak: Motor pneumatik
• Kontrol: Kontrol lokal
• Material: Baja ringan
Parameter Teknis Utama
| Nominal size |
Drum load(a) |
Holding load (a) kN |
Prosedur uji beban winch | Diameter tali kawat baja sebenarnya dipilih (d) mm |
|||||
| Kekuatan tali minimum(a) (5x beban tahan) KN |
Diameter tali kawat baja (b,c) mm |
Tunggal drum |
Drum terpisah atau drum ganda |
||||||
| 5 | 5 | 15 | 75 | 12 | 11 | - | |||
| 6 | 6,3 | 18 | 90 | 13 | 11 | - | |||
| 8 | 8 | 25 | 125 | 16 | 13 | - | |||
| 10 | 10 | 30 | 150 | 18 | 13 | 13 | |||
| 12 | 12,5 | 37,5 | 188 | 20 | 13 | 13 | |||
| 16 | 16 | 48 | 240 | 22 | 14(15) | 14(15) | |||
| 20 | 20 | 60 | 300 | 24 | 16(15) | 16(15) | |||
| 25 | 25 | 75 | 375 | 26 | - | 16 | |||
| 30 | 30 | 90 | 450 | 28 | - | 16 | |||
| CATATAN Pilih diameter tali kawat baja yang sebenarnya dari winch sesuai dengan kasus berikut bahwa beban putus tali kawat baja tidak boleh kurang dari lima kali beban tahan sebenarnya dari winch tangga akomodasi. a Untuk winch yang bekerja dengan dua tali, nilai yang tercantum adalah jumlah gaya pada setiap tali. b Di kolom 4, berdasarkan faktor keamanan beban tahan lima, semua nilai harus dipilih dalam uji beban winch. C Diameter tali yang diberikan di kolom 4 hanya digunakan untuk uji beban statis winch dengan satu tali. d Diameter tali dalam kurung berarti nilai-nilai ini termasuk dalam spesifikasi standar nasional. |
|||||||||
| NAMA | UNIT | SPESIFIKASI | |||||||
| Motor Udara | Tipe | / | SMF-5.5P-900S | ||||||
| Daya | Kw | 4 | |||||||
| Putaran Terukur | rpm | 900 | |||||||
| Tekanan Kerja | Mpa | 0.59 | |||||||
| Konsumsi Udara | m3/menit | 6 | |||||||
| Faktor Tugas | menit | 30 | |||||||
| Efisiensi Total | / | 0.858 | |||||||
| Rasio Transmisi Manual | / | 30.73 | |||||||
| Rasio Transmisi Udara | / | 75.43 | |||||||
| Ukuran Tali Kawat | / | 6*37-13-170-1 | |||||||
| Kapasitas Tali | m | 50 | |||||||
| Lapisan Tali Gulung pada Drum | / | 3 | |||||||
| Kecepatan Mengangkat | m/menit | 10 | |||||||
| Beban Dukungan | KN | 48 | |||||||
| Beban Drum | KN | 16 | |||||||
Panduan Pemilihan Winch
Langkah 1 - Pilih Beban Drum: 5-30 kN
Langkah 2 - Cocokkan Beban Tahan: 15-90 kN
Langkah 3 - Pilih Diameter Tali berdasarkan beban
Langkah 4 - Konfirmasi sistem penggerak pneumatik
Langkah 5 - Instalasi: terpasang di dek
Struktur & Komponen
Struktur & Komponen: Motor pneumatik | Transmisi gearbox | Drum terpisah | Sistem tali kawat | Sistem rem | Penggerak manual | Katup kontrol | Rangka dasar
Aplikasi
Aplikasi: Penanganan tangga pilot | Kapal lepas pantai | Platform minyak dan gas | Lingkungan berbahaya
Sertifikasi & Keunggulan
Sertifikasi: CCS | NK | BV | ABS | DNV | LR | KR | RINA | IRS | RS | CRS
Keunggulan: Penggerak pneumatik tahan ledakan | Pilihan rentang beban penuh | Desain drum terpisah | Cadangan manual | Operasi yang andal
Gambar & Foto
• Gambar susunan umum
• Gambar struktur
• Tata letak instalasi

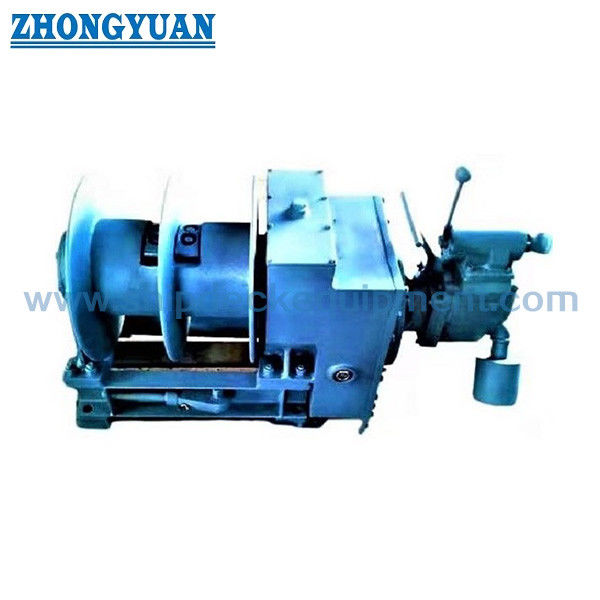

• Foto produk
Informasi Pemesanan
• MOQ: 1 Unit
• Pengiriman: Berdasarkan proyek
• Pembayaran: T/T, L/C
FAQ
Q1: Mengapa penggerak pneumatik?
A: Cocok untuk area berbahaya.
Q2: Rentang?
A: 5-30 kN seri lengkap.
