100×450mm Pedestal Roller Fairlead dengan Cleat. Verifikasi SWL (254×1766 kN) untuk Mooring Kapal
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan Marine Equipment |
| Sertifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Nomor model: | Standar dan disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | As per quotation |
| Kemasan rincian: | Pallet atau disesuaikan |
| Waktu pengiriman: | Berdasarkan kebutuhan proyek |
| Syarat-syarat pembayaran: | TT, L/C |
| Menyediakan kemampuan: | Memenuhi kebutuhan klien |
|
Informasi Detail |
|||
| Standar Teknis: | CB/T 436-2000 | Tipe Rol: | Tipe A dengan roller standar CB*58-83 |
|---|---|---|---|
| Diameter rol: | 100mm~450mm | Nomor rol: | Nomor Roller: Roller Tunggal |
| Berat rol: | 9,9kg~452kg | Berat dasar: | 63,9kg~454,4kg |
| Bahan: | Baja C-Mn Ringan, Baja Tahan Karat, Baja Tuang, Besi Cor Nodular | Perawatan Permukaan: | sandblasting ke S2.5 + satu lapisan primer toko epoksi, tersedia perawatan permukaan galvanis dan di |
| Sertifikat Klasifikasi: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, dll | ||
| Menyoroti: | Cleat Pedestal Roller Fairlead,CB/T 436 Fairlead,CB/T 436 Pedestal Roller Fairlead |
||
Deskripsi Produk
100×450mm Pedestal Roller Fairlead dengan Cleat. Verifikasi SWL (254×1766 kN) untuk Mooring Kapal
Ringkasan Produk
CB/T 436 Pedestal roller fairlead tipe A dengan cleat dirancang untuk pengarahan tali gabungan dan pengaman sementara dalam sistem mooring kapal.
Struktur pijakan yang tinggi memastikan sudut lead tali yang tepat dari dek ke fairlead, mengurangi lenturan abnormal dan meningkatkan distribusi beban.
Rol baja cor yang berputar mengurangi gesekan dan keausan tali, sementara cleat terintegrasi memungkinkan posisi dan pegangan yang cepat.
Dirancang dengan nilai SWL yang ditentukan untuk pemilihan di bawah beban perhentian nyata, memastikan transfer beban yang dapat diandalkan dan keselamatan operasi.
Spesifikasi Cepat
- Diameter Roller: 100×450 mm → Mendefinisikan kapasitas tali
- Ketinggian pijakan (H): ~ 1000 mm → Memastikan sudut timbal yang tepat
- SWL: 2541766 kN → Mendefinisikan beban yang diizinkan
- Fungsi: Panduan + Clearing → Operasi gabungan
- Bahan: Rol baja cor + pijakan yang dibuat → Kekuatan
- Poros: Baja kekuatan tinggi → Transfer beban
- Pelumasan: Minyak puting → Perbaikan mudah
- Permukaan: Sa2.5 + primer → Perlindungan korosi
- Standar: CB/T 436-2000 → Kepatuhan Laut
Parameter teknis utama
| Roller Dia. |
Diagram tali kawat yang berlaku (maks.) (Hanya untuk referensi) |
Dimensi | Berat badan kg |
SWL (kN) | ||||||||||||||||
| Serat Tali Dia. |
Alam Tali Dia. |
SWR (GB /T 8918) Kekuatan 1570 Mpa |
a | D1 | D2 | D3 | D4 | H | H1 | K | K1 | L | s | t | T1 | Roller | Pedestal | |||
| 6X24 | 6X37 | |||||||||||||||||||
| 100 | 28 | 40 | 11. 0 | 11 | 60 | 160 | 48 | 40 | 176 | 12 | 35 | 5 | 5 | 60 | 3 | 8 | 6 | 9.9 | 53. 9 | 254 |
| 150 | 32 | 45 | 16 ~ 18 | 14 ~ 16 | 240 | 71 | 60 | Z64 | 211 | 40 | 9 | 7 | 75 | 3 | 12 | 8 | 33. 8 | 129. 0 | 412 | |
| 200 | 40 | 55 | 22 | 20 | 310 | 95 | 80 | 338 | 251 | 50 | 10 | 8 | 85 | 3 | 14 | 10 | 68. 0 | 178. 0 | 550 | |
| 250 | 45 | 65 | 24 | 24 | 80 | 380 | 107 | 90 | 408 | 298 | 60 | 10 | 8 | 100 | 4 | 14 | 10 | 114. 0 | 207 | 824 |
| 300 | 50 | 70 | 30 | 28 | 440 | 127 | 110 | 472 | 321 | 60 | 13 | 10 | 100 | 4 | 16 | 14 | 168. 0 | 265 | 1196 | |
| 350 | 55 | 75 | 38 | 34 | 500 | 144 | 125 | 536 | 346 | 65 | 13 | 10 | 100 | 4 | 18 | 14 | 248 | 332. 0 | 1452 | |
| 400 | 65 | 85 | 40 ~ 42 | 38 ~ 40 | 100 | 560 | 161 | 140 | 600 | 371 | 10 | 14 | 12 | 100 | 5 | 20 | 16 | 355. 0 | 401. 3 | 1766 |
| 450 | 80 | 44 | 42 ~ 44 | 620 | 180 | 155 | 660 | 394 | 90 | 14 | 12 | 120 | 5 | 20 | 16 | 452. 0 | 445.4 | 1766 | ||
| Catatan: Pedestal h= 1000 mm | ||||||||||||||||||||
Panduan Pemilihan
Langkah 1 Pilih Diameter Roller → Berdasarkan ukuran tali
Langkah 2
Langkah 3 ️ Konfirmasi SWL → Harus melebihi beban berlabuh
Langkah 4
Langkah 5 Konfirmasi Fungsi → Dengan cleat atau panduan saja
Langkah 6
Struktur
Rol baja tuang. Cleat. Pondasi tinggi.
Atribut khusus
- Ketinggian pijakan: 500~1500 mm → Panduan tali yang benar
- SWL: 2541766 kN → Kapasitas beban
- Fungsi: Panduan + tahan → Operasi yang efisien
- Bahan: Baja tuang → Kekuatan
- Poros: Kekuatan tinggi → Transfer beban
- Lubrikasi: Sistem grease → Rotasi halus
- Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
Panduan Penelitian
Silahkan berikan diameter tali, SWL yang diperlukan, ketinggian alas (jika berbeda), posisi instalasi, dan sertifikasi.
Cara Kerjanya
Pedestal yang tinggi memastikan sudut tali yang tepat, roller mengurangi gesekan, dan cleat memungkinkan pengaman sementara.
Aplikasi
Peresmian dek kapal. Aplikasi sudut utama yang tinggi. Tata letak yang kompak.
Sertifikasi & Keuntungan
Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; desain sudut timbal yang benar, pengurangan keausan tali, fungsi terintegrasi.
Gambar & Foto

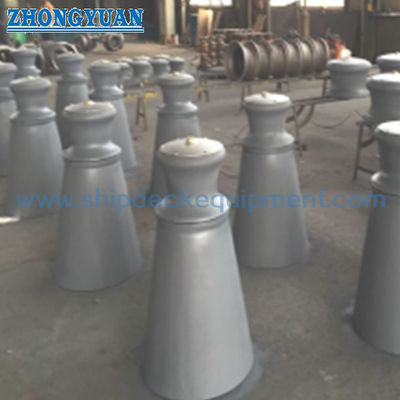

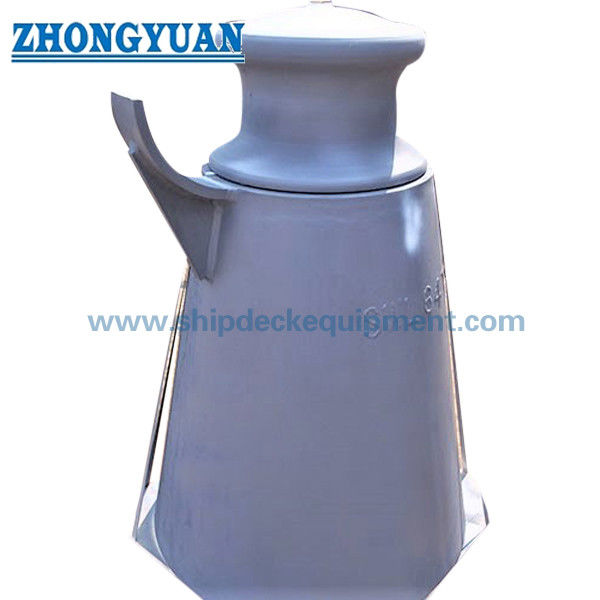

Gambar GA. Foto produk
Pemesanan
MOQ: 1 unit. Pengiriman: 45-60 hari. Tinggi yang disesuaikan tersedia.
FAQ
Pertanyaan 1: Mengapa ketinggian pijakan penting?
A: Hal ini memastikan sudut lead tali yang tepat dan mengurangi beban samping.
Q2: Dapatkah tinggi disesuaikan?
A: Ya, ketinggian pijakan dapat disesuaikan dengan tata letak dek.
T3: Bagaimana memilih SWL?
A: SWL harus melebihi beban berlabuh yang diharapkan.
