Marinir Manual Coupling Winch. Operasi tangan Winch untuk Peralatan Dek Kapal

Pedoman Kelautan Kopling Winch |Tangan Operasi Winch untuk Peralatan Dek Kapal

Ikhtisar Produk

Winch kopling tangan drum tunggal adalah winch dek yang dioperasikan secara manual yang digunakan untuk penanganan tali, penarikan ringan, penentuan posisi, dan pekerjaan penahan pada tongkang, kapal jalur perairan pedalaman, perahu kerja, dan pengaturan dek kecil yang tidak memerlukan tenaga listrik atau hidrolik. Ini dioperasikan dengan handwheel atau pegangan tuas, dengan transmisi gigi dan pengaturan ratchet atau rem yang digunakan untuk mengontrol pergerakan dan menahan ketegangan tali selama pengoperasian.

Produk ini harus diposisikan sebagai winch penarik dan penahan tali manual, bukan sebagai winch penarik bertenaga, winch pengangkat, atau alat pengangkat personel kecuali jika desain bersertifikat khusus diberikan untuk tugas tersebut. Data yang disediakan memberikan kapasitas tarikan pengaman, beban penahan, pengaturan drum tunggal, rem atau ratchet opsional, dan kapasitas drum yang disesuaikan. Diameter tali, ukuran drum, rasio roda gigi, dasar pemasangan, gaya tangan, dan cakupan sertifikat harus dikonfirmasi sebelum penawaran dan produksi.

Spesifikasi Cepat

• Jenis produk: Winch kopling tangan manual drum tunggal → cocok untuk aplikasi penanganan dan penahan tali dek manual.

• Kapasitas tarikan pengaman: 5–100 kN → digunakan sebagai parameter pemilihan tarikan utama; tidak boleh diubah menjadi SWL, MBL, atau kapasitas penarik tanpa perhitungan yang disetujui.

• Beban penahan: 50–1000 kN → berkaitan dengan perangkat penahan atau susunan rem/ratchet; ini tidak sama dengan kapasitas penarikan manual.

• Kapasitas drum: Disesuaikan → diameter tali, panjang tali, sudut armada, lebar drum, dan tinggi flensa harus dikonfirmasi untuk setiap proyek.

• Metode pengoperasian: Roda tangan atau tuas pegangan → cocok jika diperlukan pengoperasian manual sederhana dan kontrol lokal.

• Alat penahan: Rem atau ratchet → digunakan untuk mencegah putaran drum yang tidak terkontrol saat tali ditahan.

• Konstruksi: Drum tunggal dengan transmisi roda gigi → rasio roda gigi dan perubahan kecepatan harus dikonfirmasi sesuai dengan kebutuhan gaya tarik dan gaya tangan.

• Perawatan permukaan: Peledakan Sa 2,5 + cat epoksi 3 lapis atau lapisan galvanis → pelapisan akhir mengikuti lingkungan laut dan spesifikasi proyek.

Parameter Teknis Utama

Panduan Seleksi & Permintaan

Langkah 1:Pastikan kapasitas tarikan pengaman yang diperlukan dalam kisaran 5–100 kN sesuai dengan tugas penanganan tali, tegangan saluran yang diharapkan, dan kondisi kerja aktual.

Langkah 2:Konfirmasikan persyaratan beban penahan dan apakah winch memerlukan perangkat ratchet, rem mekanis, atau keduanya. Beban penahan harus diperiksa secara terpisah dari kapasitas tarikan.

Langkah 3:Konfirmasikan jenis tali, diameter tali, panjang tali, dan kapasitas drum yang dibutuhkan. Lebar drum, tinggi flensa, nomor lapisan tali, dan metode penahan tali harus dikonfirmasi dengan gambar.

Langkah 4:Pastikan metode pengoperasian: roda tangan, tuas pegangan, pengaturan pergantian gigi, posisi operator, dan tenaga tangan yang dapat diterima untuk pengoperasian satu orang.

Langkah 5:Konfirmasikan pengaturan pemasangan dek, tapak dasar, detail baut atau las, jarak bebas di sekelilingnya, dan apakah pemasangannya untuk pembangunan baru, penggantian, tongkang, atau kapal jalur air pedalaman.

Langkah 6:Konfirmasikan material, perawatan permukaan, opsi baja tahan karat, lapisan galvanis, sistem pelapisan, persyaratan sertifikat, kuantitas, tujuan, dan persyaratan pengiriman.

Struktur & Komponen

Drum tali tunggal | Bingkai samping | Roda tangan atau tuas pegangan | Transmisi gigi | Ratchet pawl atau memegang anjing | Opsi rem mekanis | Poros drum dan area semak/bantalan | Titik penahan tali | Basis pemasangan dek | Penutup pelindung harus dikonfirmasi

Keunggulan Pengoperasian Manual, Perlengkapan & Penyimpanan

• Pengoperasian manual memungkinkan penanganan tali di lokasi di mana tenaga hidrolik atau listrik tidak tersedia atau di mana perangkat pengoperasian lokal yang sederhana lebih disukai.

• Transmisi roda gigi dapat memberikan keuntungan mekanis untuk upaya tarikan yang lebih tinggi, sementara pergantian gigi dapat digunakan untuk pengambilan kendur yang lebih cepat atau proses winching yang lebih mudah, tergantung pada desainnya.

• Susunan ratchet pawl, holding dog, atau rem membantu menahan ketegangan tali dan mengurangi risiko putaran drum terbalik yang tidak terkendali selama pengoperasian.

• Konstruksi drum tunggal mudah untuk diperiksa dan dirawat, sehingga cocok untuk tongkang, kapal perairan pedalaman, dan pengaturan peralatan dek kecil.

• Posisi operator, radius roda tangan, panjang tuas pegangan, penutup roda gigi, dan jarak bebas di sekelilingnya harus diperiksa sehingga pengoperasian manual menjadi praktis dan aman.

• Halaman ini tidak menampilkan winch sebagai alat pengangkat. Tugas pengangkatan, pengangkatan personel, atau penopang beban memerlukan desain bersertifikat terpisah, sistem rem yang disetujui, dan verifikasi spesifik proyek.

Atribut Khusus

• Jenis Produk: Winch kopling tangan manual drum tunggal → winch penanganan tali manual yang dipasang di dek untuk aplikasi kapal dan tongkang.

• Rentang Tarikan: 5–100 kN → pilih berdasarkan beban pengoperasian dan tugas penanganan tali.

• Rentang Daya Tahan: 50–1000 kN → konfirmasikan rating rem atau ratchet, dasar pengujian, dan faktor keamanan sebelum digunakan dalam pemilihan teknik.

• Kapasitas Drum: Disesuaikan → diameter tali dan panjang tali yang dibutuhkan menentukan dimensi drum.

• Pengoperasian: Roda tangan atau tuas pegangan → pilih berdasarkan akses operator dan kekuatan tangan yang diperlukan.

• Kecepatan / Gigi: Pengaturan perpindahan gigi harus dikonfirmasi → kecepatan yang lebih tinggi untuk pengambilan yang kendur dan kecepatan yang lebih rendah untuk tarikan yang lebih berat dapat dipertimbangkan jika ditentukan.

• Bahan: Baja ringan atau baja tahan karat → kelas pasti dan cakupan sertifikat bahan harus dikonfirmasi.

• Perawatan Permukaan: Sistem cat epoksi atau lapisan galvanis → pilih sesuai dengan area bejana, paparan korosi, dan kebutuhan perawatan.

• Persyaratan Sertifikat: Tersedia sesuai dengan cakupan pesanan → sertifikat pembuat, sertifikat material, sertifikat kelas, atau pemeriksaan saksi harus dikonfirmasi sebelum penawaran.

Cara Kerjanya

Operator memutar roda tangan atau tuas pegangan → Transmisi roda gigi menggerakkan drum tunggal → Tali dililitkan atau dibayarkan dengan terkendali → Ratchet, anjing penahan, atau rem menahan drum bila diperlukan → Ketegangan tali ditransfer melalui poros drum, rangka, dan alas pemasangan ke struktur dek

Aplikasi

Tongkang | Kapal jalur perairan pedalaman | Perahu kerja kecil | Kapal layanan | Penanganan tali galangan kapal | Penyesuaian garis tambatan | Penanganan tali utilitas dek | Penggantian derek dek manual

Sertifikasi & Keunggulan

Sertifikat dapat diatur sesuai dengan kebutuhan proyek, ruang lingkup inspeksi, ketertelusuran material, dan prosedur persetujuan lembaga klasifikasi.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pembuat.

Menggambar & Foto

Pertanyaan Umum

Q1: Bagaimana cara memilih winch kopling tangan manual yang benar?

A1: Pilih winch sesuai dengan kapasitas tarikan pengaman, beban penahan, jenis tali, diameter tali, panjang tali, kapasitas drum, metode pengoperasian, rasio roda gigi, persyaratan rem atau ratchet, dan kondisi pemasangan dek. Untuk proyek pengganti, pondasi dan tali pengikat yang ada juga harus diperiksa.

Q2: Apa perbedaan antara kapasitas tarikan pengaman dan beban penahan?

A2: Kapasitas tarikan pengaman mengacu pada parameter pemilihan tarikan untuk winching manual. Beban penahan mengacu pada kemampuan perangkat penahan, ratchet, atau susunan rem untuk menahan tegangan tali. Kedua nilai ini tidak boleh tercampur, dan dasar pengujian yang tepat harus dikonfirmasi sebelum persetujuan teknik.

Q3: Dapatkah winch manual ini digunakan sebagai winch pengangkat?

A3: Tidak secara default. Halaman ini menjelaskan tentang winch penanganan tali dek manual. Pengangkatan atau penggunaan yang berhubungan dengan personel memerlukan desain pengangkatan khusus yang bersertifikat, pengaturan rem yang disetujui, pengujian beban, dan persetujuan kelas atau otoritas sesuai dengan persyaratan proyek.

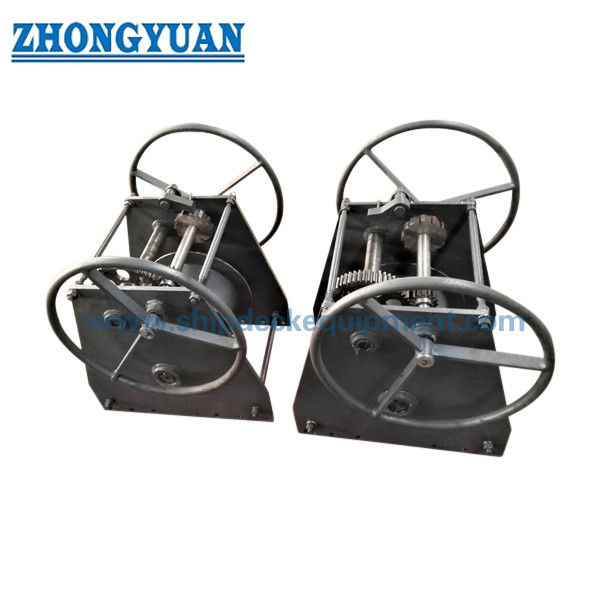

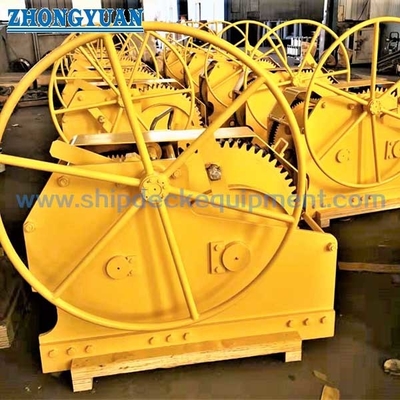

Gambar Peralatan Dek Kapal Winch Pengoperasian Manual Winch Kopling Tangan Drum Tunggal
