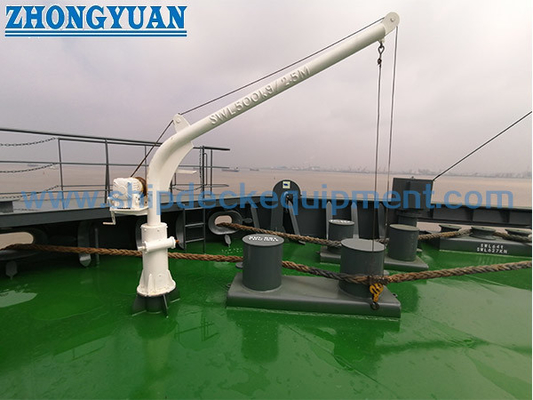

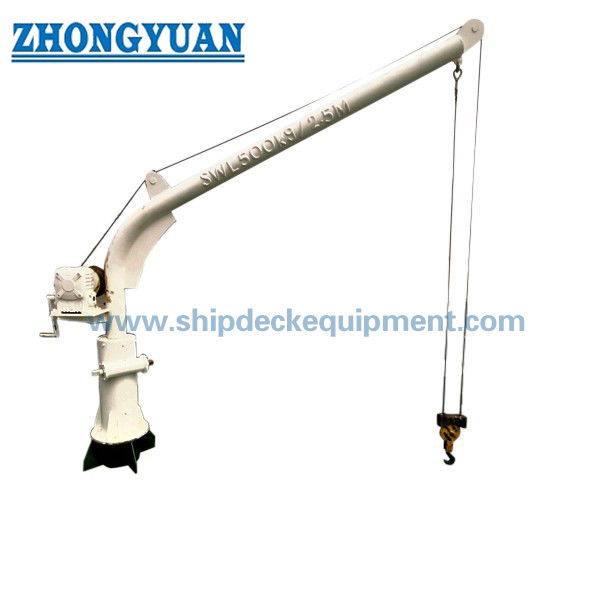

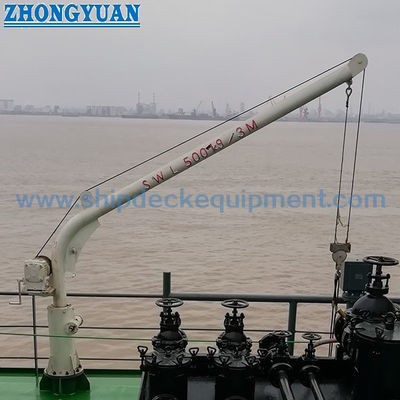

0,2–0,8T Penanganan Lampu Sorot Terusan Suez yang Dioperasikan dengan Tangan Davit | Davit Dek Laut

0.2.0.8T Lampu Pencari Saluran Suez yang Dioperasikan Dengan Tangan Mengendalikan Davit

Ringkasan Produk

Alat penanganan lampu pandang kanal Suez yang dioperasikan dengan tangan 0.2 ‰ 0.8T adalah alat angkat layanan kapal kecil yang diatur di bagian depan kapal, bagian depan kapal, bagian depan kapal,atau posisi lain yang ditentukan oleh pengaturan umum kapalTergantung pada desain kapal, ia dapat digunakan untuk menangani lampu pencari/proyektor Terusan Suez, penutup pelindung atau kubah, atau barang-barang toko dan layanan bosun lain yang disetujui secara khusus.Ini bukan lampu sorot itu sendiri, dan tidak harus disajikan sebagai bukti bahwa lampu reflektor kapal memenuhi persyaratan Otoritas Terusan Suez.

Rentang produk yang ditawarkan mencakup SWL 0,2 ‰ 0,8 t, radius kerja 2 ‰ 3 m, ketinggian davit referensi 2,8 m, dan ketinggian angkat 10 ‰ 20 m.Pengaturan yang dioperasikan secara manual adalah konfigurasi garis dasar untuk halaman iniVersi pengangkat listrik atau pneumatik hanya dapat dianggap sebagai konfigurasi rekayasa opsional setelah sumber daya, metode kontrol, rem, persyaratan area berbahaya,dan ruang lingkup persetujuan kelas/bandera dikonfirmasi. fondasi davit, dek penguatan, swinging/stowage envelope, peralatan longgar, dan ruang lingkup uji beban akhir harus dikoordinasikan dengan galangan kapal dan klasifikasi masyarakat.

Spesifikasi Cepat

• Rentang SWL: 0,2 / 0,3 / 0,5 / 0,8 t → pilih kapasitas nominal bersama dengan radius kerja maksimum dan item yang sebenarnya akan diangkat.
• Radius kerja: 2 ∼ 3 m → radius secara langsung mempengaruhi momen terbalik pada tiang, fondasi, dan struktur kapal pendukung.
• Ketinggian pengangkut: 10×20 m → konfirmasi perjalanan vertikal yang diperlukan dari posisi penunjuk/pembungkus yang sebenarnya dan susunan dek.
• Ketinggian davit referensi: 2,8 m → dipertahankan dari tabel yang disertakan; definisi H yang tepat dan datum instalasi harus dikonfirmasi pada gambar GA akhir.
• Operasi: konfigurasi yang dioperasikan secara manual → versi listrik atau pneumatik harus ditentukan secara terpisah daripada mencampur data motor ke dalam model manual.
• Pemasangan: dasar dek/post kapal tetap → ketebalan dek, bangku dasar, penguatan, rincian las, dan akses untuk operasi memerlukan konfirmasi dari galangan kapal.
• Persiapan permukaan: Sa 2 1⁄2 pembersihan ledakan + lapisan epoksi sebagai dasar yang disediakan → penumpukan lapisan akhir, DFT, lapisan atas, dan warna mengikuti spesifikasi cat wadah.
• Dasar kepatuhan: persyaratan administrasi proyek / kelas / bendera → penandaan SWL, pengujian beban, pemeriksaan, dokumentasi, dan ruang lingkup gear longgar harus didefinisikan sebelum pesanan.

Konteks Aplikasi Lampu Pencari Terusan Suez

Aturan Navigasi Otoritas Terusan Suez Pasal 28 membahas lampu pencari/proyektor itu sendiri, termasuk posisinya di bagian depan, kinerja cahaya, konstruksi, pengaturan listrik,dan sertifikasi uji jenisPeraturan ini tidak menetapkan desain khusus untuk lampu sorot. Oleh karena itu, lampu sorot ini harus diperlakukan sebagai peralatan penanganan kapal yang dipilih sesuai dengan susunan kapal,bukan sebagai pengganti persetujuan lampu reflektor.

Spesifikasi pembuatan kapal dapat mengatur davit khusus untuk memindahkan proyektor, menghapus kubah pelindung GRP / serat kaca, atau menangani toko-toko kecil yang terkait.Item yang ditangani dan jalur operasi yang tepat harus dinyatakan pada spesifikasi GA atau peralatan kapal.Untuk kapal tangki atau kapal lainnya dengan area berbahaya, peralatan bertenaga dan komponen listrik memerlukan pemeriksaan area berbahaya yang terpisah; tidak ada rating Ex yang diasumsikan di halaman ini.

Parameter teknis utama

Panduan Pemilihan & Inquiry

Langkah 1:Konfirmasi tugas yang sebenarnya: Penanganan lampu pencari/proyektor Terusan Suez, penanganan penutup pelindung/kubah, penanganan toko bosun, atau muatan layanan kapal lainnya yang disetujui.

Langkah 2:Konfirmasi SWL, radius kerja maksimum, ketinggian angkat, titik angkat, dan apakah beban yang dinyatakan diperlukan pada radius maksimum.

Langkah 3:Konfirmasi modus operasi. Untuk versi yang dioperasikan secara manual, tentukan pengaturan pengangkatan manual dan putaran. Untuk opsi listrik atau pneumatik, berikan data kekuatan/udara kapal, filosofi kontrol,dan persyaratan area berbahaya jika berlaku.

Langkah 4:Berikan posisi instalasi dan GA kapal. Konfirmasi ruang dek / tiang depan yang tersedia, antarmuka pos / fondasi, penguatan dek, rincian las, akses operasi, amplop berputar,dan posisi yang disimpan.

Langkah 5:Mengkonfirmasi persyaratan administrasi bendera dan masyarakat klasifikasi, termasuk penerapan SOLAS II-1/3-13, penandaan SWL, peralatan longgar, uji beban, pemeriksaan menyeluruh, dokumentasi,dan ruang lingkup sertifikat.

Langkah 6:Berikan jumlah, jenis kapal, sistem pelapis yang diperlukan, tujuan/tanggal pengiriman yang diminta, dan setiap gambar galangan kapal yang ada, gambar penggantian, atau foto produk untuk pemeriksaan antarmuka.

Struktur & Pengaturan Angkat

Davit jib | Pillar / post | Pivot or slewing support | Hand-operated hoisting winch | Wire rope | Hook / loose gear | Brake or load-holding device | Foundation / base | Slewing stop or securing arrangement | Stowage / lashing point as required

Teknisi Pemuatan, Operasi & Instalasi

• SWL dan radius harus dipertimbangkan bersama-sama. penjangkauan yang lebih besar meningkatkan momen lentur yang ditransfer melalui tiang dan fondasi bahkan ketika massa yang diangkat tidak berubah.
• Perintah harus menentukan di mana SWL dirujuk dan bagaimana blok kait / peralatan longgar diperlakukan dalam dokumen perhitungan, penandaan, dan pengujian yang disetujui.
• Pengangkatan manual harus mencakup pengaturan menahan beban / pengereman positif yang sesuai dengan desain winch akhir; pembayaran yang tidak terkendali tidak boleh diandalkan sebagai metode operasi.
• Jangkauan berputar, penghentian mekanis, pegangan pengendali atau pengaturan tali, dan kunci penampung harus mengikuti GA yang disetujui.Pernyataan generik 0°360° tidak boleh digunakan kecuali desain yang sebenarnya memungkinkan rotasi tanpa batasan.
• Dasar davit sendiri tidak menentukan dasar kapal yang diperlukan. dek atau penguatan tiang depan, scantling lokal, detail las,dan struktur pendukung harus diperiksa oleh galangan kapal/kantor desain.
• Diameter tali kawat, konstruksi, kapasitas drum, kait, belenggu, geometry bunderan,dan peralatan longgar harus dipilih dan didokumentasikan sesuai dengan pengaturan angkat yang disetujui dan persyaratan kelas/penanda yang berlaku.
• Untuk instalasi kapal yang terbuka, drainase, akses lemak, perlindungan korosi, bahan pengikat, dan pengaman boom/hook dalam kondisi laut harus ditangani dalam desain akhir.
• Peralatan ini tidak boleh digambarkan sebagai derek lepas pantai atau peralatan peluncuran penyelamat nyawa.atau tugas penyelamatan memerlukan desain dan persetujuan terpisah kecuali secara khusus tercakup dalam spesifikasi proyek.

Atribut khusus

• Aplikasi: Penanganan lampu pencari Terusan Suez → item yang ditangani secara tepat dan jalur angkat harus dikonfirmasi oleh pengaturan kapal.
• SWL: 0,2 ∼ 0,8 t → pilih bersama dengan radius maksimum, posisi kail, dan persyaratan uji/penandaan proyek.
• Radius Kerja: 2 ∼ 3 m → jangkauan akhir harus sesuai dengan stasiun lampu pencari dan geometri dek.
• Drive: Dioperasikan dengan tangan sebagai konfigurasi halaman utama → drive listrik atau pneumatik adalah konfigurasi opsional terpisah yang tunduk pada konfirmasi teknis.
• Swing: Manual / spesifik proyek → sudut slew yang tepat, berhenti, mengunci, dan metode penyimpanan untuk dikonfirmasi dari gambar GA.
• Pemasangan: Post / dasar dek tetap → beban fondasi, penguatan dek, rincian las, dan akses adalah item antarmuka galangan kapal.
• Pengolahan permukaan: Sa 21⁄2 + dasar lapisan epoksi → sistem pelapis dan DFT untuk mengikuti spesifikasi cat wadah.
• Inspeksi & Sertifikat: Menurut persyaratan proyek → kehadiran kelas, dokumentasi pembuat, uji beban, dan ruang lingkup sertifikat harus disepakati sebelum penawaran.

Cara Kerjanya

Release the davit from the approved stowed position → connect the hook to the designated load → hoist manually within the rated SWL → slew the load through the approved operating sector → lower to the required position → recover the hook and secure the davit for sea-going condition

Aplikasi

Suez Canal searchlight / projector handling | Searchlight protective cover or dome handling where specified | Bosun-store service lifting | Small shipboard maintenance loads within approved SWL | Cargo ships | Tankers subject to project arrangement | Newbuilding and replacement davit projects

Sertifikasi, Pengujian & Kepatuhan

Pemeriksaan dan sertifikasi dapat diatur sesuai dengan bendera kapal, masyarakat klasifikasi, spesifikasi proyek, dan ruang lingkup pasokan yang disepakati.Untuk peralatan angkat yang dipasang di kapal SOLAS pada atau setelah 1 Januari 2026, SOLAS II-1/3-13 memperkenalkan persyaratan yang mencakup desain, konstruksi, instalasi, pengujian, pemeriksaan, operasi, inspeksi, pemeliharaan, penandaan SWL, dan dokumentasi.Karena kisaran produk ini di bawah 1,000 kg SWL, Administrasi bendera menentukan sejauh mana persyaratan tertentu berlaku; maka posisi kelas/bendera harus dikonfirmasi untuk setiap proyek.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate.

Gambar & Foto

FAQ

T1: Apakah Otoritas Terusan Suez membutuhkan dokumen khusus ini?

A1: Tidak ada desain davit khusus yang ditetapkan oleh Otoritas Terusan Suez Pasal 28. Aturan ini berlaku untuk lampu pencari / proyektor.Davit adalah peralatan penanganan kapal yang dipilih oleh galangan kapal atau pemilik sesuai dengan pengaturan lampu pencari, tugas angkat, dan ruang instalasi.

T2: Apakah model 0.2 ‰ 0.8T manual, listrik, atau pneumatik?

A2: Halaman ini ditulis untuk konfigurasi yang dioperasikan secara manual.Versi listrik atau pneumatik harus disebutkan sebagai konfigurasi terpisah setelah sumber daya, motor/winch, rem, kontrol, dan persyaratan persetujuan dikonfirmasi.

T3: Informasi apa yang diperlukan sebelum penawaran dan tinjauan kelas?

A3: Berikan item yang diangkat dan berat, SWL yang diperlukan, radius maksimum, ketinggian angkat, jenis kapal, lokasi instalasi, GA/cetakan fondasi, jenis drive, persyaratan pemutar/penyimpanan,sistem pelapis, perusahaan bendera/kelas, ruang lingkup uji beban dan sertifikat yang diperlukan, jumlah, tujuan, dan waktu pengiriman.
