Gambaran Produk

Davit penangan lampu sorot Terusan Suez yang dioperasikan dengan tangan 0.2–0.8T adalah alat angkat servis kapal kecil yang diatur di haluan kapal’, dek depan, area tiang depan, atau posisi lain yang ditentukan oleh tata letak umum kapal. Bergantung pada desain kapal, alat ini dapat digunakan untuk menangani lampu sorot/proyektor Terusan Suez, penutup pelindung atau kubah, atau barang-barang perlengkapan dan servis lain yang disetujui secara khusus. Ini bukan lampu sorot itu sendiri, dan tidak boleh disajikan sebagai bukti bahwa lampu sorot kapal memenuhi persyaratan Otoritas Terusan Suez.

Rentang produk yang disediakan mencakup SWL 0.2–0.8 t, radius kerja 2–3 m, tinggi davit referensi 2,8 m, dan tinggi pengangkatan 10–20 m. Pengaturan yang dioperasikan dengan tangan adalah konfigurasi dasar untuk halaman ini. Versi pengangkatan listrik atau pneumatik hanya dapat diperlakukan sebagai konfigurasi rekayasa opsional setelah sumber daya, metode kontrol, rem, persyaratan area berbahaya, dan cakupan persetujuan kelas/bendera dikonfirmasi. Pondasi davit, penguatan dek, selubung putar/penyimpanan, perlengkapan lepas, dan cakupan uji beban akhir harus dikoordinasikan dengan galangan kapal dan badan klasifikasi.

Spesifikasi Cepat

• Rentang SWL: 0.2 / 0.3 / 0.5 / 0.8 t → pilih kapasitas terukur bersama dengan radius kerja maksimum dan item sebenarnya yang akan diangkat.
•  Radius kerja: 2–3 m → radius secara langsung memengaruhi momen guling pada tiang, pondasi, dan struktur kapal pendukung.
• Tinggi pengangkatan: 10–20 m → konfirmasikan perjalanan vertikal yang diperlukan dari posisi lampu sorot/penyimpanan aktual dan tata letak dek.
•  Tinggi davit referensi: 2,8 m → dipertahankan dari tabel yang disediakan; definisi H yang tepat dan datum instalasi harus dikonfirmasi pada gambar GA akhir.
•  Operasi: konfigurasi yang dioperasikan dengan tangan → versi listrik atau pneumatik harus ditentukan secara terpisah daripada mencampur data motor ke dalam model manual.
• Instalasi: pondasi dek/tiang laut tetap → ketebalan dek, bangku pondasi, penguatan, detail pengelasan, dan akses untuk operasi memerlukan konfirmasi galangan kapal.
•  Persiapan permukaan: pembersihan ledakan Sa 2½ + pelapisan epoksi sebagai dasar pasokan → penumpukan lapisan akhir, DFT, lapisan atas, dan warna mengikuti spesifikasi cat kapal.
• Dasar kepatuhan: persyaratan proyek / kelas / Administrasi bendera → penandaan SWL, pengujian beban, pemeriksaan, dokumentasi, dan cakupan perlengkapan lepas harus ditentukan sebelum pemesanan.

Konteks Aplikasi Lampu Sorot Terusan Suez

Aturan Navigasi Otoritas Terusan Suez Pasal 28 membahas lampu sorot/proyektor itu sendiri, termasuk posisinya di haluan, kinerja cahaya, konstruksi, pengaturan listrik, dan sertifikasi uji tipe. Aturan tersebut tidak menetapkan desain davit lampu sorot tertentu. Oleh karena itu, davit ini harus diperlakukan sebagai peralatan penanganan kapal yang dipilih sesuai dengan tata letak kapal, bukan sebagai pengganti persetujuan lampu sorot.

Spesifikasi pembuatan kapal dapat mengatur davit khusus untuk memindahkan proyektor, melepas kubah GRP/fiberglass pelindung, atau menangani toko kecil terkait. Item yang ditangani secara tepat dan jalur operasi harus dinyatakan pada spesifikasi GA kapal atau peralatan. Untuk kapal tanker atau kapal lain dengan area berbahaya, peralatan bertenaga dan komponen listrik memerlukan tinjauan area berbahaya terpisah; tidak ada peringkat Ex yang diasumsikan pada halaman ini.

Parameter Teknis Utama

Panduan Pemilihan & Permintaan

Langkah 1: Konfirmasikan tugas sebenarnya: penanganan lampu sorot/proyektor Terusan Suez, penanganan penutup/kubah pelindung, penanganan perlengkapan bosun, atau beban servis kapal lain yang disetujui.

Langkah 2: Konfirmasikan SWL, radius kerja maksimum, tinggi pengangkatan, titik pengangkatan, dan apakah beban yang dinyatakan diperlukan pada radius maksimum.

Langkah 3: Konfirmasikan mode operasi. Untuk versi yang dioperasikan dengan tangan, tentukan pengaturan pengangkatan dan putar manual. Untuk opsi listrik atau pneumatik, berikan data daya/udara kapal, filosofi kontrol, dan persyaratan area berbahaya jika berlaku.

Langkah 4: Berikan posisi instalasi dan GA kapal. Konfirmasikan ruang dek/tiang depan yang tersedia, antarmuka tiang/pondasi, penguatan dek, detail pengelasan, akses operasi, selubung putar, dan posisi tersimpan.

Langkah 5: Konfirmasikan persyaratan Administrasi bendera dan badan klasifikasi, termasuk penerapan SOLAS II-1/3-13, penandaan SWL, perlengkapan lepas, uji beban, pemeriksaan menyeluruh, dokumentasi, dan cakupan sertifikat.

Langkah 6: Berikan kuantitas, jenis kapal, sistem pelapisan yang diperlukan, tujuan pengiriman/tanggal yang diminta, dan gambar galangan kapal yang ada, gambar pengganti, atau foto produk untuk pemeriksaan antarmuka.

Struktur & Pengaturan Pengangkatan

Lengan davit | Tiang / pasak | Dukungan putar atau pivot | Winch pengangkatan yang dioperasikan dengan tangan | Tali kawat | Kait / perlengkapan lepas | Rem atau perangkat penahan beban | Pondasi / alas | Penghenti putar atau pengaturan pengamanan | Titik penyimpanan / pengikat sesuai kebutuhan

Rekayasa Beban, Operasi & Instalasi

• SWL dan radius harus dipertimbangkan bersama. Jangkauan yang lebih besar meningkatkan momen lentur yang ditransfer melalui tiang dan pondasi bahkan ketika massa yang diangkat tidak berubah.
• Pesanan harus menentukan di mana SWL dirujuk dan bagaimana blok kait / perlengkapan lepas diperlakukan dalam perhitungan, penandaan, dan dokumen uji yang disetujui.
•  Pengangkatan manual harus mencakup pengaturan penahan beban / pengereman positif yang sesuai dengan desain winch akhir; pengeluaran yang tidak terkontrol tidak boleh diandalkan sebagai metode operasi.
•  Rentang putar, penghenti mekanis, pegangan operasi atau pengaturan tali panduan, dan kunci penyimpanan harus mengikuti GA yang disetujui. Klaim 0–360° generik tidak boleh digunakan kecuali desain aktual memungkinkan rotasi tanpa batas.
• Dasar davit tidak dengan sendirinya mendefinisikan pondasi kapal yang diperlukan. Penguatan dek atau tiang depan, ketebalan lokal, detail pengelasan, dan struktur pendukung harus diperiksa oleh galangan kapal/kantor desain.
•  Diameter tali kawat, konstruksi, kapasitas drum, kait, belenggu, geometri katrol, dan perlengkapan lepas harus dipilih dan didokumentasikan sesuai dengan pengaturan pengangkatan yang disetujui dan persyaratan kelas/bendera yang berlaku.
•  Untuk instalasi laut terbuka, drainase, akses gemuk, perlindungan korosi, bahan pengencang, dan pengamanan boom/kait dalam kondisi laut harus ditangani dalam desain akhir.
• Peralatan ini tidak boleh digambarkan sebagai derek lepas pantai atau alat peluncuran penyelamat. Pengangkatan lepas pantai, pengangkatan personel, atau tugas penyelamatan memerlukan desain dan persetujuan terpisah kecuali secara khusus dicakup oleh spesifikasi proyek.

Atribut Kustom

• Aplikasi: davit penangan lampu sorot Terusan Suez → item yang ditangani secara tepat dan jalur pengangkatan harus dikonfirmasi oleh tata letak kapal.
•  SWL: 0.2–0.8 t → pilih bersama dengan radius maksimum, posisi kait, dan persyaratan pengujian/penandaan proyek.
•  Radius Kerja: 2–3 m → jangkauan akhir harus sesuai dengan stasiun lampu sorot dan geometri dek.
•  Penggerak: Dioperasikan dengan tangan sebagai konfigurasi halaman utama → penggerak listrik atau pneumatik adalah konfigurasi opsional terpisah yang tunduk pada konfirmasi teknis.
•  Putar: Manual / spesifik proyek → sudut putar yang tepat, penghenti, penguncian, dan metode penyimpanan harus dikonfirmasi dari gambar GA.
•  Instalasi: Tiang tetap / pondasi dek → beban pondasi, penguatan dek, detail pengelasan, dan akses adalah item antarmuka galangan kapal.
•  Perlakuan Permukaan: Sa 2½ + dasar pelapisan epoksi → sistem pelapisan dan DFT mengikuti spesifikasi cat kapal.
•  Inspeksi & Sertifikat: Sesuai persyaratan proyek → kehadiran kelas, dokumentasi pembuat, uji beban, dan cakupan sertifikat harus disepakati sebelum penawaran.

Cara Kerja

Lepaskan davit dari posisi tersimpan yang disetujui → sambungkan kait ke beban yang ditentukan → angkat secara manual dalam batas SWL terukur → putar beban melalui sektor operasi yang disetujui → turunkan ke posisi yang diperlukan → ambil kait dan amankan davit untuk kondisi laut

Aplikasi

Penanganan lampu sorot / proyektor Terusan Suez | Penanganan penutup atau kubah pelindung lampu sorot jika ditentukan | Pengangkatan servis perlengkapan bosun | Beban pemeliharaan kapal kecil dalam batas SWL yang disetujui | Kapal kargo | Kapal tanker tunduk pada pengaturan proyek | Proyek davit baru dan pengganti

Sertifikasi, Pengujian & Kepatuhan

Inspeksi dan sertifikasi dapat diatur sesuai dengan bendera kapal, badan klasifikasi, spesifikasi proyek, dan cakupan pasokan yang disepakati. Untuk alat angkat yang dipasang di kapal SOLAS pada atau setelah 1 Januari 2026, SOLAS II-1/3-13 memperkenalkan persyaratan yang mencakup desain, konstruksi, instalasi, pengujian, pemeriksaan, operasi, inspeksi, pemeliharaan, penandaan SWL, dan dokumentasi. Karena rentang produk ini di bawah SWL 1.000 kg, administrasi bendera menentukan sejauh mana persyaratan tertentu berlaku; oleh karena itu, posisi kelas/bendera harus dikonfirmasi untuk setiap proyek.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pembuat. Ketersediaan tunduk pada persyaratan proyek, cakupan inspeksi, dan persetujuan kelas.

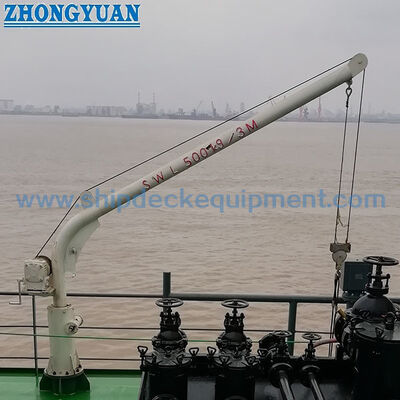

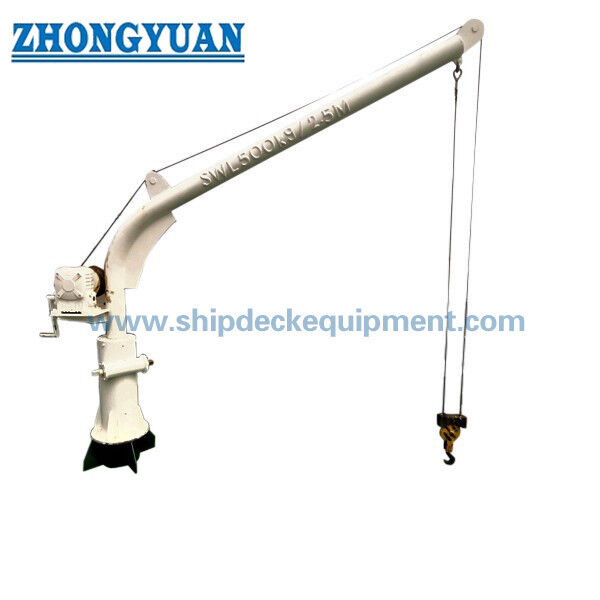

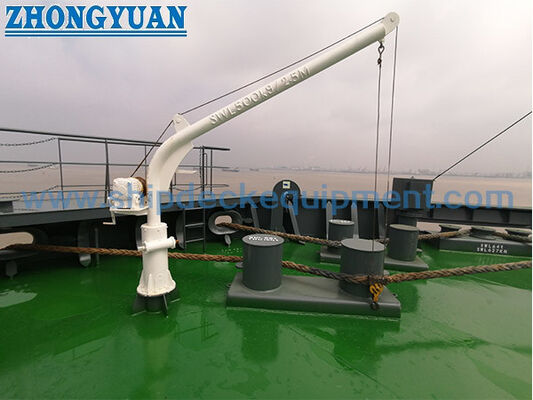

Gambar & Foto

FAQ

Q1: Apakah Otoritas Terusan Suez memerlukan davit khusus ini?

A1: Tidak ada desain davit khusus yang ditetapkan oleh Pasal 28 Otoritas Terusan Suez. Aturan tersebut berlaku untuk lampu sorot/proyektor. Davit adalah peralatan penanganan kapal yang dipilih oleh galangan kapal atau pemilik sesuai dengan pengaturan lampu sorot, tugas pengangkatan, dan ruang instalasi.

Q2: Apakah model 0.2–0.8T manual, listrik, atau pneumatik?

A2: Halaman ini ditulis untuk konfigurasi yang dioperasikan dengan tangan. Data yang disediakan juga berisi nilai daya motor, yang tidak berlaku untuk penggerak murni manual. Versi listrik atau pneumatik harus dikutip sebagai konfigurasi terpisah setelah sumber daya, motor/winch, rem, kontrol, dan persyaratan persetujuan dikonfirmasi.

Q3: Informasi apa yang diperlukan sebelum penawaran dan tinjauan kelas?

A3: Berikan item dan berat yang diangkat, SWL yang diperlukan, radius maksimum, tinggi pengangkatan, jenis kapal, lokasi instalasi, gambar GA/pondasi, jenis penggerak, persyaratan putar/penyimpanan, sistem pelapisan, bendera/badan klasifikasi, uji beban yang diperlukan dan cakupan sertifikat, kuantitas, tujuan, dan waktu pengiriman.
