3T 20m Derek Teleskopik Hidrolik Kelautan | Derek Kapal dengan Kabin Operator

3T 20m Derek Teleskopik Hidrolik Derek Kelautan | Derek Kapal dengan Kabin Operator

Ikhtisar Produk

Derek kelautan teleskopik hidrolik 3T 20m adalah alat angkat kapal yang dipasang di dek yang dikonfigurasi dengan lengan teleskopik kotak, winch pengangkat hidrolik, fungsi pengangkatan dan pemutaran hidrolik, serta kabin operator. Pengaturan teleskopik memungkinkan jangkauan lengan disesuaikan untuk kargo, persediaan, pemeliharaan, dan tugas penanganan dek umum sambil mengurangi jejak penyimpanan dibandingkan dengan lengan panjang tetap.

Data produk yang disediakan mengidentifikasi model 3 t dalam rentang radius kerja 5–20 m. Namun, tabel yang tersedia adalah tabel parameter model/seri daripada bagan beban yang disetujui; tabel tersebut tidak secara independen mengonfirmasi bahwa 3 t diizinkan pada jangkauan penuh 20 m. Kapasitas pengangkatan akhir pada setiap radius, gerakan kapal, batas angin, reaksi pedestal, pasokan daya, mode kontrol, dan cakupan klasifikasi oleh karena itu harus dikonfirmasi dalam gambar GA yang disetujui, bagan beban, dan spesifikasi proyek.

Spesifikasi Cepat

• Jenis Produk: Derek kapal lengan teleskopik hidrolik → jangkauan yang dapat disesuaikan dengan penyimpanan ringkas untuk tugas pengangkatan dek.

• SWL Maksimum yang Dinyatakan: 3 t → beban yang diizinkan pada setiap radius kerja harus mengikuti bagan beban yang disetujui.

• Radius Kerja: 5–20 m dalam baris 3 t yang disediakan → berguna untuk tata letak dek awal dan pemeriksaan jangkauan.

• Kinerja Pengangkatan: 10–15 m/menit dengan ketinggian pengangkatan yang dinyatakan 30–40 m → kecepatan akhir dan perjalanan kait harus dikonfirmasi untuk reeving yang dipilih dan tugas proyek.

• Pemutaran: 0,5–1 r/menit dengan pengaturan 0–360° yang dinyatakan dalam catatan produk yang ada → rotasi berkelanjutan/terbatas dan logika sakelar batas bersifat spesifik proyek.

• Waktu Pengangkatan: 70–80 detik untuk baris 3 t yang disediakan → menunjukkan penyesuaian sudut lengan hidrolik daripada operasi radius tetap.

• Peringkat Daya: 25 kW dalam tabel 3 t yang disediakan → ukuran motor/HPU harus dikonfirmasi ulang terhadap siklus tugas, fungsi simultan, tekanan/aliran hidrolik, dan pasokan daya kapal.

• Stasiun Operator: konfigurasi kabin → fungsi kontrol lokal, kabin, dan/atau jarak jauh harus ditentukan dalam filosofi kontrol yang disetujui.

Parameter Teknis Utama

Parameter halaman web spesifik produk diambil dari catatan produk yang disediakan/saat ini. Item yang memerlukan bagan beban yang disetujui atau konfirmasi proyek diidentifikasi sesuai.

Panduan Seleksi & Permintaan

Langkah 1: Konfirmasikan tugas pengangkatan: berat beban, SWL yang diperlukan pada setiap jangkauan, radius kerja minimum dan maksimum, ketinggian pengangkatan/perjalanan kait, jenis kargo, dan jalur pengangkatan. Bagan beban SWL–radius diperlukan untuk seleksi akhir.

Langkah 2: Konfirmasikan kondisi kapal dan operasi: jenis kapal, tugas kapal yang dimaksud, batas kemiringan/trim, kriteria angin operasi dan penyimpanan, suhu sekitar/desain, dan apakah pengangkatan dilakukan di atas kapal, dari kapal ke pantai, atau operasi pengangkatan lepas pantai yang didefinisikan secara terpisah.

Langkah 3: Konfirmasikan kinerja dan daya: kecepatan pengangkatan, pemutaran, pengangkatan, dan teleskopik; siklus tugas; tegangan/frekuensi/fase listrik; pengaturan paket daya hidrolik; dan persyaratan redundansi apa pun.

Langkah 4: Konfirmasikan antarmuka instalasi: ketinggian dan diameter pedestal, fondasi yang dilas atau dibaut, ruang dek yang tersedia, posisi penyimpanan/parkir lengan, penguatan dek, dan gaya serta momen fondasi yang diizinkan.

Langkah 5: Konfirmasikan kontrol dan cakupan keselamatan: kabin operator, kontrol lokal/jarak jauh, berhenti darurat, rem, sakelar batas, perlindungan beban berlebih/momen beban, dan fungsi keselamatan proyek tambahan apa pun. Konfigurasi akhir tunduk pada desain yang disetujui.

Langkah 6: Konfirmasikan cakupan klasifikasi dan pengiriman: badan klasifikasi/persyaratan bendera yang diperlukan, sertifikat dan cakupan saksi, sistem pelapisan, kuantitas, tujuan, waktu pengiriman yang diperlukan, gambar GA kapal, gambar instalasi, dan foto referensi.

Struktur & Komponen

Antarmuka pedestal / fondasi dek | Bantalan pemutaran dan struktur berputar | Lengan kotak teleskopik | Mekanisme ekstensi lengan | Silinder pengangkatan | Winch pengangkat hidrolik | Katrol, tali kawat, dan blok kait | Sistem daya dan kontrol hidrolik | Kabinet kontrol listrik | Kabin operator / stasiun kontrol

Keunggulan Rekayasa & Kualitas Derek Kelautan

• Jangkauan teleskopik memungkinkan derek untuk mencakup posisi dek yang berbeda tanpa mempertahankan panjang lengan penuh setiap saat, yang berguna di mana amplop penyimpanan dan ruang dek terbatas.

• Untuk derek teleskopik, pemilihan harus didasarkan pada bagan beban yang disetujui daripada satu SWL maksimum. Perpanjangan lengan, radius kerja, dan kemiringan kapal dapat secara material memengaruhi kapasitas pengangkatan yang diizinkan.

• Pedestal dan fondasi dek adalah bagian dari jalur beban pengangkatan. Beban vertikal, momen guling, momen pemutaran, dan penguatan dek lokal harus diperiksa dari data beban fondasi yang disetujui sebelum instalasi.

• Pengangkatan, pemutaran, teleskopik, dan pemutaran hidrolik memungkinkan penentuan posisi yang terkontrol, tetapi tekanan hidrolik, aliran, pendinginan, grade oli, spesifikasi selang, dan pemilihan segel harus sesuai dengan siklus tugas aktual dan suhu desain.

• Perangkat kontrol dan keselamatan harus ditentukan sebagai bagian dari paket persetujuan proyek. Rem yang diperlukan, batas atas/bawah, perlindungan beban berlebih atau momen beban, berhenti darurat, dan batas pemutaran tidak boleh diasumsikan dari deskripsi model generik.

• Untuk layanan kelautan yang terbuka, persiapan permukaan dan pelapisan harus ditentukan oleh sistem pelapisan kapal. Catatan yang ada menyatakan pembersihan ledakan dan sistem epoksi tiga lapis; tingkat persiapan akhir, DFT, dan kategori lingkungan/daya tahan ISO 12944 harus dikonfirmasi.

• Tugas derek kapal dan tugas pengangkatan lepas pantai tidak dapat dipertukarkan. Pengangkatan lepas pantai memerlukan dasar desain dinamis/lingkungan yang berlaku dan cakupan persetujuan untuk dinyatakan secara terpisah.

Atribut Kustom

• Kapasitas Terukur: SWL maksimum yang dinyatakan 3 t → beban yang diizinkan pada setiap radius harus mengikuti bagan beban yang disetujui.

• Radius Kerja: 5–20 m → konfirmasikan radius minimum, jangkauan maksimum, dan beban terukur di seluruh rentang.

• Sistem Lengan: Teleskopik hidrolik → menyediakan jangkauan yang dapat disesuaikan dan amplop penyimpanan yang lebih pendek daripada lengan panjang tetap.

• Pengangkatan: Winch hidrolik, 10–15 m/menit dinyatakan → reeving, tali kawat, blok kait, dan pengaturan rem untuk dikonfirmasi.

• Pemutaran: 0–360°, 0,5–1 r/menit dinyatakan → rotasi berkelanjutan atau terbatas dan perutean kabel/selang untuk dikonfirmasi.

• Pengangkatan: Silinder hidrolik, 70–80 detik dinyatakan → rentang sudut lengan dan pengaturan batas akhir untuk dikonfirmasi.

• Stasiun Kontrol: Konfigurasi kabin operator → fungsi kontrol lokal atau jarak jauh hanya tersedia jika ditentukan dan disetujui.

• Pemasangan: Pedestal dek, pengaturan yang dilas atau dibaut dirujuk → antarmuka pedestal dan penguatan dek harus mengikuti beban fondasi yang disetujui.

• Suhu Kerja: -40°C hingga +50°C dinyatakan → baja suhu rendah, oli hidrolik, segel, dan komponen listrik memerlukan konfirmasi proyek.

• Perlindungan Permukaan: Sistem pelapisan kelautan sesuai spesifikasi proyek → catatan yang ada menyatakan pembersihan ledakan ditambah epoksi tiga lapis; DFT dan kategori ISO 12944 saat ini untuk dikonfirmasi.

• Klasifikasi: Tersedia sesuai kebutuhan proyek → persetujuan kelas, survei, pengujian, dan cakupan sertifikat harus disepakati sebelum penawaran.

Cara Kerja

Perintah operator → Daya hidrolik menggerakkan fungsi pengangkatan / pengangkatan / teleskopik / pemutaran → Jangkauan lengan disesuaikan untuk posisi kerja yang diperlukan → Winch menaikkan atau menurunkan beban dalam bagan beban yang disetujui → Pemutaran memposisikan beban di atas sektor kerja yang diizinkan → Derek dikembalikan ke kondisi penyimpanan / pengamanan yang disetujui setelah operasi

Aplikasi

Penanganan kargo dan persediaan dek kapal | Pemeliharaan dek dan penanganan peralatan | Kapal kargo | Kapal kerja dan kapal layanan | Tugas pengangkatan kapal umum | Proyek pembangunan baru dan penggantian derek

Sertifikasi & Keunggulan

Klasifikasi, inspeksi, pengujian beban, dan sertifikasi dapat diatur sesuai dengan bendera kapal, spesifikasi proyek, dan badan klasifikasi yang dipilih, tunduk pada persetujuan kelas dan cakupan pesanan yang disepakati. Untuk proyek yang berlaku peraturan SOLAS II-1/3-13, persyaratan desain, konstruksi, instalasi, pengujian, penandaan/dokumentasi SWL, inspeksi, operasi, dan pemeliharaan yang berlaku harus ditangani dalam paket persetujuan.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pabrikan.

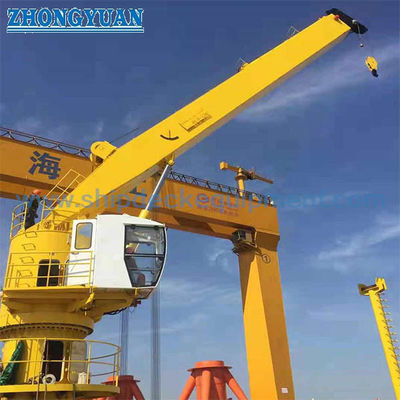

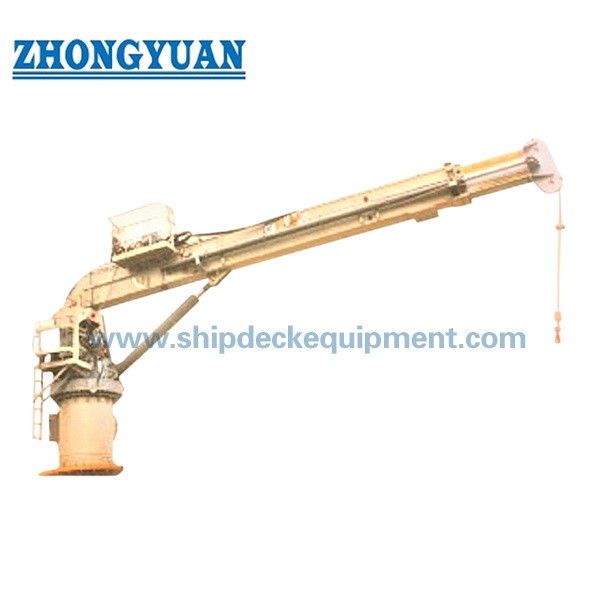

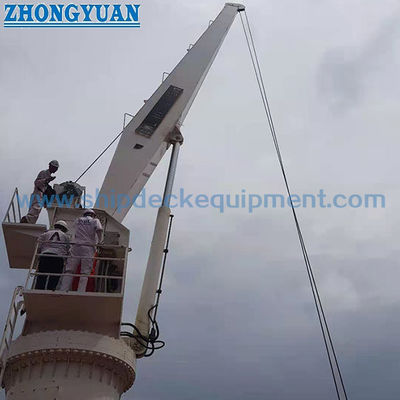

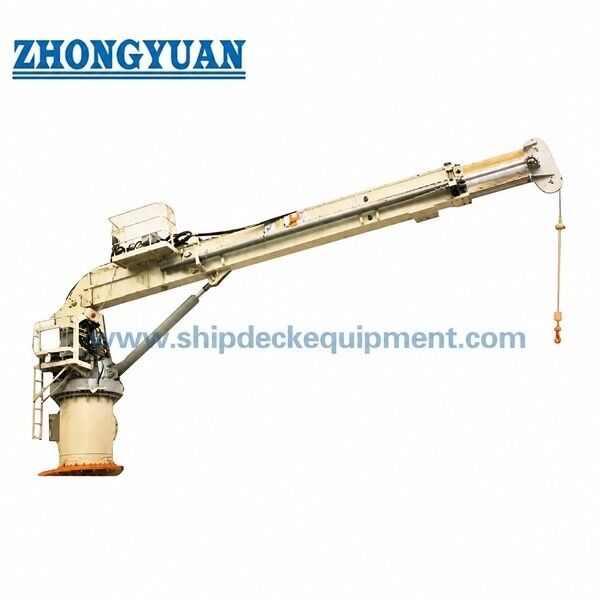

Gambar & Foto

FAQ

Q1: Apakah “3T 20m” berarti derek dapat mengangkat 3 ton pada jangkauan 20 m?

A1: Tidak secara otomatis. Data yang disediakan memberikan model 3 t dan rentang radius kerja 5–20 m, tetapi tidak ada bagan beban SWL–radius yang disetujui yang disediakan. Beban yang diizinkan pada 20 m dan pada radius perantara harus dikonfirmasi oleh bagan beban derek yang disetujui.

Q2: Bisakah derek teleskopik kapal ini digunakan untuk pengangkatan lepas pantai?

A2: Hanya jika derek dirancang, dinilai, dan disetujui secara khusus untuk tugas pengangkatan lepas pantai dan kondisi lingkungan/dinamis yang dinyatakan. Spesifikasi derek kelautan kapal normal tidak boleh disajikan sebagai spesifikasi derek lepas pantai tanpa konfirmasi tersebut.

Q3: Informasi apa yang diperlukan sebelum penawaran dan pengajuan kelas?

A3: Berikan SWL yang diperlukan pada setiap jangkauan, radius minimum/maksimum, perjalanan kait, jenis kapal, tugas pengangkatan, kondisi kemiringan/trim dan lingkungan, pasokan listrik, mode kontrol, pengaturan pedestal/fondasi, persyaratan pelapisan, persyaratan kelas/bendera, kuantitas, tujuan, jadwal pengiriman, dan gambar kapal/instalasi.
