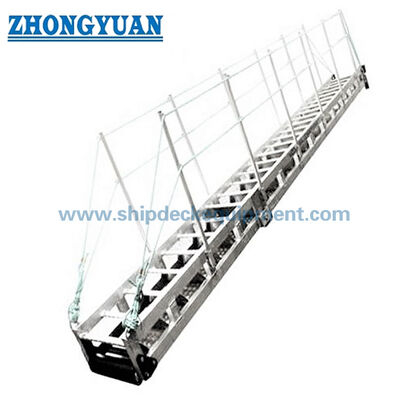

Aluminium Shore Gangway dengan Langkah Anti-Slip.
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan Marine Equipmen |
| Sertifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Nomor model: | Standar Atau Disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Based on quotation |
| Kemasan rincian: | Ekspor palet standar atau kemasan khusus |
| Waktu pengiriman: | Berdasarkan kebutuhan proyek |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | Produksi yang disesuaikan berdasarkan kebutuhan proyek |
|
Informasi Detail |
|||
| Standar:: | ISO 7061:2015 | Jenis:: | Tipe B anti-slip arc step gangway; |
|---|---|---|---|
| Bahan:: | Aluminium | Melangkah:: | langkah-langkah busur anti-seluncur; |
| Tinggi Pegangan:: | tidak kurang dari 1000 mm dengan jarak yang sama; | Panjang Nominal:: | 2 m sampai 9 m dalam peningkatan 0,5 m; di atas 9 m dalam peningkatan 1 m; |
| Lebar bersih:: | 600mm; | Sudut Penggunaan:: | 0-55°; |
| Beban Desain:: | 735 N pada setiap langkah; | Perawatan permukaan:: | Perlakuan oksidasi anodik; |
| Sertifikat Kelas:: | EU MED, persetujuan tipe EC, CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA. | ||
| Menyoroti: | gangway pantai iso 7061,gangway pantai aluminium,gangway pantai laut |
||
Deskripsi Produk
Aluminium Shore Gangway dengan Langkah Anti-Slip.
Ringkasan Produk
ISO 7061 Tipe B aluminium pantai gangway dengan anti-slip arc langkah adalah ringan akses perahu peralatan yang dirancang untuk menyediakan akses yang aman dari kapal ke pantai, terutama untuk penggunaan kru kapal.Hal ini juga dapat digunakan untuk akses kapal-ke-kapal ketika kondisi operasi yang sesuai.
Konfigurasi Tipe B menggunakan langkah busur anti-seluncur yang langsung terintegrasi dengan tali samping untuk mendukung gerakan personil ketika lorong miring.Data yang diberikan memungkinkan kemiringan hingga 55°, dengan konfigurasi satu bagian atau dua bagian yang tersedia sesuai dengan pengaturan kapal dan persyaratan penanganan.
Informasi ISO publik mengkonfirmasi bahwa ISO 7061 menentukan persyaratan untuk gang pantai aluminium yang dibawa di kapal untuk akses kapal-ke-pasir,dan materi pratinjau ISO mengidentifikasi Tipe B sebagai anti-slip arc langkah gangwayEdisi ISO terbaru harus dikonfirmasi untuk proyek baru.
Spesifikasi Cepat
- Tipe produk: Gangway pantai aluminium tipe B dengan langkah busur anti-seluncur → peralatan akses personil untuk akses kapal-ke-pasir dan akses kapal-ke-kapal yang sesuai.
- Standar: ISO 7061:2015 menurut data yang diberikan → edisi standar yang berlaku harus dikonfirmasi untuk proyek baru.
- Bahan: Aluminium → struktur akses laut ringan dengan perawatan permukaan oksidasi anodik.
- Lebar bersih: 600 mm → lebar jalur standar dari data yang diberikan.
- Rentang panjang: 2 m sampai 9 m dengan tambahan 0,5 m; lebih dari 9 m dengan tambahan 1 m → panjang yang disesuaikan tersedia.
- Sudut penggunaan: 0° sampai 55° → sudut pemasangan harus sesuai dengan pengaturan pengaman yang disetujui.
- Beban desain: 735 N pada setiap langkah → referensi beban langkah tipe B.
- Ketinggian handrail: Minimal 1000 mm → persyaratan handrail keselamatan dari data yang diberikan.
Parameter teknis utama
| L (mm) | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 | 7500 | 8000 | 9000 | 10000 |
| Lebar bersih (mm) | 600 | |||||||||||||
| Faktor keselamatan | 2 pada tekanan tahan 0,2 % dari paduan aluminium yang digunakan | |||||||||||||
| Langkah-langkah |
berjarak 300 mm sampai 400 mm secara longitudinal. ketinggian minimum 30 mm di atas dek; tangga kayu harus memiliki minimum lebar bagian 40 mm yang bersentuhan dengan dek |
|||||||||||||
| Stonchions | dengan interval maksimum yang diizinkan 1 500 mm | |||||||||||||
|
Pengendali dan perantara Panduan |
Garis pengendali dan 2 panduan menengah a) tali kawat yang dilapisi sisal, manila, polipropilena atau plastik yang terus menerus dan tertekan dengan baik, diameter tali minimal 16 mm; b) Bagian aluminium solid atau berongga yang kaku terus menerus |
|||||||||||||
| Panjang tangga, L |
Tangga lebar |
Kerangka tangga tinggi |
Jarak antara langkah |
Kerangka tangga resistensi torsi |
Permukaan rata Menggunting |
Permukaan rata Menjatuhkan |
| L/1 000 | 土2,0 | 土2,0 | 土2,0 | 5 mm/10 m | 1,5L/1000 | 1,0L/1000 |
Panduan Pemilihan & Inquiry
Langkah 1: Konfirmasi panjang lorong ISO 7061 Tipe B, konfigurasi satu bagian atau dua bagian, dan pengaturan penyimpanan wadah.
Langkah 2: Konfirmasi sudut instalasi, perangkat pengaman atas, dukungan bawah, kondisi pendaratan, dan rute akses.
Langkah 3: Konfirmasi kelas paduan aluminium, persyaratan las, perawatan oksidasi anodik, dan persyaratan perlindungan korosi.
Langkah 4: Konfirmasi handrail, panduan perantara, jarak tiang, jarak langkah, papan pelindung, dan rincian permukaan anti slip.
Langkah 5: Konfirmasi ruang lingkup persetujuan termasuk MED, persetujuan tipe EC, inspeksi kelas, atau sertifikat khusus proyek.
Langkah 6: Berikan jenis kapal, jumlah, tujuan pengiriman, tanggal pengiriman yang diperlukan, gambar GA, dan foto referensi.
Struktur
Aluminium side stringers. Langkah anti-slip arc. Anggota silang. Tongkat. Genggam dan panduan perantara. Papan penjaga.
Keuntungan Desain, Keamanan & Teknik
- Tangga lengkungan anti-seluncur meningkatkan pegangan kaki ketika gang dipasang pada sudut miring.
- Konstruksi aluminium memberikan solusi ringan untuk akses ke kapal sambil mempertahankan kinerja struktural yang diperlukan.
- Pengendali dan panduan perantara mendukung pergerakan personel yang aman dan harus mengikuti pengaturan desain yang disetujui.
- Gangway dimaksudkan untuk akses personil dan tidak dirancang untuk lalu lintas beroda seperti troli yang dimuat.
- Kontak logam yang berbeda harus dikontrol untuk mengurangi risiko korosi galvanik dalam layanan laut.
- Perataan struktur, ketahanan torsi, jarak langkah, dan pengaturan pengaman harus diperiksa sesuai dengan standar yang berlaku.
Atribut khusus
- Standar: ISO 7061 → persyaratan gangway pantai aluminium untuk kapal laut.
- Tipe: Tipe B → konfigurasi langkah busur anti-geser.
- Panjang: Disesuaikan → dipilih sesuai dengan susunan wadah dan ruang penyimpanan.
- Lebar: 600 mm → lebar jaring yang disediakan.
- Langkah: Langkah busur anti-geser → permukaan anti-geser langsung yang mendukung stringer sisi.
- Garis pengendali: Tinggi minimal 1000 mm → persyaratan akses keamanan.
- Perawatan permukaan: oksidasi anodik → sistem perlindungan korosi laut.
- Persyaratan persetujuan: MED, persetujuan tipe EC, sertifikat kelas atau inspeksi sesuai dengan ruang lingkup proyek.
Cara Kerjanya
Gangway is positioned between ship and shore → Securing devices fix the upper and lower ends → Anti-slip arc steps support personnel movement → Handrails provide protection → Side stringers and cross members transfer personnel load
Aplikasi
Kapal penumpang. Kapal kargo. Kapal tangki. Kapal pengangkut gas. Kapal komersial.
Sertifikasi & Keuntungan
Sertifikat dan persetujuan dapat diatur sesuai dengan persyaratan proyek, ruang lingkup inspeksi, dan prosedur otoritas yang berlaku.
Sertifikasi: EU MED, persetujuan jenis EC, CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Sertifikat Tes Pembuat.
Gambar & Foto
FAQ
T1: Apakah tipe B cocok untuk kecenderungan 55°?
A1: Data yang diberikan menyatakan kemiringan maksimum 55°. Penggunaan sebenarnya di atas kapal tergantung pada pengaturan pengaman, kondisi pendaratan, pergerakan kapal, dan prosedur instalasi yang disetujui.
T2: Bisakah lorong ini membawa gerobak atau lalu lintas beroda?
A2: No. ISO 7061 adalah untuk akses personil dan tidak dimaksudkan untuk lalu lintas troli bermuatan.
T3: Informasi apa yang diperlukan sebelum penawaran?
A3: Konfirmasi panjang, susunan bagian, posisi penyimpanan, metode pengaman, ruang lingkup persetujuan, jenis kapal, tujuan pengiriman, dan tanggal pengiriman yang diperlukan.
